전기공사산업기사 2017년 3회 기출문제

2017-09-23 시행 · 90문항

이 회차 문제 풀기 →
1번
발산광속이 상향으로 90~100[%] 정도 발산하며 직사 눈부 심이 없고 낮은 휘도를 얻을 수 있는 조명방식은?
  1. ① 직접조명
  2. ② 간접조명
  3. ③ 국부조명
  4. ④ 전반확산조명
정답 확인

정답 ②

2번
60[m2]의 정원에 평균조도 20[lx]를 얻기 위해 필요한 광속 [lm]은? (단, 유효한 광속은 전광속의 40[%]이다.)
  1. ① 3000
  2. ② 4000
  3. ③ 4500
  4. ④ 5000
정답 확인

정답 ①

3번
음극만 발광하므로 직류 극성을 판별하는데 이용되는 것은?
  1. ① 네온램프
  2. ② 크립톤램프
  3. ③ 크세논램프
  4. ④ 나트륨램프
정답 확인

정답 ①

4번
반도체 소자 중 게이트-소스간 전압으로 드레인 전류를 제어 하는 전압제어 스위치로 스위칭 속도가 빠른 소자는?
  1. ① SCR
  2. ② GTO
  3. ③ IGBT
  4. ④ MOSFET
정답 확인

정답 ④

5번
금속 중 이온화 경향이 가장 큰 물질은?
  1. ① K
  2. ② Fe
  3. ③ Zn
  4. ④ Na
정답 확인

정답 ①

6번
발전소에 설치된 50[t]의 천장주행 기중기의 권상속도가 2[m/min]일 때 권상용 전동기의 용량은 약 몇 [kW]인가? (단, 효율은 70[%]이다.)
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 23
정답 확인

정답 ④

7번
차륜의 탈선을 막기 위해 분기 반대쪽 레일에 설치한 레일 은?
  1. ① 전철기
  2. ② 완화곡선
  3. ③ 호륜궤조
  4. ④ 도입궤조
정답 확인

정답 ③

9번
내화 단열재의 구비조건으로 틀린 것은?
  1. ① 내식성이 클 것
  2. ② 급열, 급냉에 견딜 것
  3. ③ 열전도율, 체적비열이 클 것
  4. ④ 피열물간에 화학작용이 없을 것
정답 확인

정답 ③

10번
광질과 특색이 고휘도이고 광색은 적색부분이 많고 배광제 어가 용이하며 흑화가 거의 일어나지 않는 램프는?
  1. ① 수은램프
  2. ② 형광램프
  3. ③ 크세논램프
  4. ④ 할로겐램프
정답 확인

정답 ④

11번
유도장해를 경감할 목적으로 하는 흡상 변압기의 약호는?
  1. ① PT
  2. ② CT
  3. ③ BT
  4. ④ AT
정답 확인

정답 ③

12번
무인 엘리베이터의 자동제어는?
  1. ① 정치제어
  2. ② 추종제어
  3. ③ 비율제어
  4. ④ 프로그램제어
정답 확인

정답 ④

13번
반지름 20[cm]인 완전 확산성 반구를 사용하여 평균 휘도 가 0.4[cd/cm2]인 천장등을 가설하려고 한다. 기구 효율을 0.8이라 하면 약 몇 [lm]의 광속이 나오는 전등을 사용하면 되는가?
  1. ① 1985
  2. ② 3944
  3. ③ 7946
  4. ④ 10530
정답 확인

정답 ②

14번
전기회로와 열회로의 대응관계로 틀린 것은?
  1. ① 전류 - 열류
  2. ② 전압 - 열량
  3. ③ 도전율 - 열전도율
  4. ④ 정전용량 - 열용량
정답 확인

정답 ②

15번
200[cd]의 점광원으로부터 5[m]의 거리에서 그 방향과 직 각인 면과 60˚ 기울어진 수평면상의 조도[lx]는?
  1. ① 4
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ①

16번
열전 온도계의 특징에 대한 설명으로 틀린 것은?
  1. ① 제벡효과의 동작원리를 이용한 것이다.
  2. ② 열전대를 보호할 수 있는 보호관을 필요로 하지 않는다.
  3. ③ 온도가 열기전력으로써 검출되므로 피측온점의 온도를 알 수 있다.
  4. ④ 적절한 열전대를 선정하면 0~1600 [℃] 온도범위의 측 정이 가능하다.
정답 확인

정답 ②

17번
고주파 유도가열에 사용되는 전원이 아닌 것은?
  1. ① 동기 발전기
  2. ② 진공관 발진기
  3. ③ 고주파 전동발전기
  4. ④ 불꽃 간극식 고주파 발진기
정답 확인

정답 ①

18번
전동기의 진동 원인 중 전자적 원인이 아닌 것은?
  1. ① 베어링의 불평등
  2. ② 고정자 철심의 자기적 성질 불평등
  3. ③ 회전자 철심의 자기적 성질 불평등
  4. ④ 고조파 자계에 의한 자기력의 불평등
정답 확인

정답 ①

19번
배리스터(Varistor)의 주된 용도는?
  1. ① 전압 증폭
  2. ② 온도 보상
  3. ③ 출력 전류 조절
  4. ④ 스위칭 과도전압에 대한 회로 보호
정답 확인

정답 ④

20번
광석에 함유되어 있는 금속을 산 등으로 용해시킨 전해액으 로 사용하여 캐소드에 순수한 금속을 전착시키는 방법은?
  1. ① 전해정제
  2. ② 전해채취
  3. ③ 식염전해
  4. ④ 용융점전해
정답 확인

정답 ②

21번
차단기와 비교하여 전력퓨즈에 대한 설명으로 적합하지 않 은 것은?
  1. ① 가격이 저렴하다.
  2. ② 보수가 간단하다.
  3. ③ 고속 차단을 할 수 있다.
  4. ④ 재투입을 할 수 있다.
정답 확인

정답 ④

22번
다음 중 대한민국에서 가장 많이 사용하는 현수애자의 폭의 표준은 몇 [mm]인가?
  1. ① 160
  2. ② 250
  3. ③ 280
  4. ④ 320
정답 확인

정답 ②

23번
다음 중 코로나 방지대책으로 적당하지 않은 것은?
  1. ① 복도체를 사용한다.
  2. ② 가선 금구를 개량한다.
  3. ③ 선간거리를 감소시킨다.
  4. ④ 가선 시 전선 표면의 금구를 손상하지 않게 한다.
정답 확인

정답 ③

24번
유효낙차 30[m], 출력 2000[kW]의 수차발전기를 전부하로 운전하는 경우 1시간당 사용 수량은 약 몇 [m3]인가? (단, 수차 및 발전기의 효율은 각각 95[%], 82[%]로 한다.)
  1. ① 15500
  2. ② 22500
  3. ③ 25500
  4. ④ 31500
정답 확인

정답 ④

25번
어떤 발전소에서 발열량 5000[kcal/kg]의 석탄 15[ton]을 사용하여 40000[kWh]의 전력을 발생하였을 경우 이 발전 소의 열효율은 약 몇 [%]인가?
  1. ① 23.5
  2. ② 34.4
  3. ③ 45.9
  4. ④ 53.4
정답 확인

정답 ③

26번
154[kV] 2회선 송전 선로의 길이가 154[km]이다. 송전용 량 계수법에 의하면 송전용량은 약 몇 [MW]인가? (단, 154[kV]의 송전용량 계수는 1300 이다.)
  1. ① 250
  2. ② 300
  3. ③ 350
  4. ④ 400
정답 확인

정답 ④

27번
같은 전력을 수송하는 배전선로에서 다른 조건은 현 상태로 유지하고 역률만을 개선할 때의 효과로 기대하기 어려운 것 은?
  1. ① 고조파의 경감
  2. ② 전압강하의 경감
  3. ③ 배전선의 손실 저감
  4. ④ 설비용량의 여유 증가
정답 확인

정답 ①

28번
옥내배선 공사에서 간선(도체)의 굵기를 결정하기 위해서 고 려할 사항이 아닌 것은?
  1. ① 허용전류
  2. ② 기계적 강도
  3. ③ 전선의 길이
  4. ④ 전선의 허용전류
정답 확인

정답 ③

29번
피뢰기의 직렬 갭의 작용은?
  1. ① 이상전압의 진행파를 증가시킨다.
  2. ② 상용주파수의 전류를 방전시킨다.
  3. ③ 이상전압의 파고치를 저감시킨다.
  4. ④ 이상전압이 내습하면 뇌전류를 방전하고, 속류를 차단하 는 역할을 한다.
정답 확인

정답 ④

30번
소호리액터접지 계통에서 리액터의 탭을 사용할 경우 합조 도가 부족보상 상태로 운전하면 안되는 이유는?
  1. ① 전력손실을 줄이기 위해서
  2. ② 통신선에 대한 유도장해를 줄이기 위해서
  3. ③ 접지계전기의 동작을 확실하게 하기 위해서
  4. ④ 지락사고 발생 시 건전상의 대지전압이 과도하게 상승할 우려가 있기 때문에 위험 방지를 위해서
정답 확인

정답 ④

31번
송전선로에서 역섬락이 생기기 가장 쉬운 경우는?
  1. ① 선로 손실이 큰 경우
  2. ② 코로나 현상이 발생한 경우
  3. ③ 선로정수가 균일하지 않을 경우
  4. ④ 철탑의 탑각 접지 저항이 큰 경우
정답 확인

정답 ④

32번
전력선과 통신선과의 상호인덕턴스에 의하여 발생되는 유도 장해는?
  1. ① 전력유도장해
  2. ② 전자유도장해
  3. ③ 정전유도장해
  4. ④ 고조파 유도장해
정답 확인

정답 ②

33번
공기차단기에 비해 SF6 가스차단기의 특징으로 볼 수 없는 것은?
  1. ① 밀폐된 구조이므로 소음이 없다.
  2. ② 소전류 차단 시 이상전압이 높다.
  3. ③ 아크에 SF6 가스는 분해되지 않고 무독성이다.
  4. ④ 같은 압력에서 공기의 2~3배 정도의 절연내력이 있다.
정답 확인

정답 ②

35번
선로의 특성 임피던스에 대한 설명으로 알맞은 것은?
  1. ① 선로의 길이에 비례한다.
  2. ② 선로의 길이에 반비례한다.
  3. ③ 선로의 길이에 관계없이 일정하다.
  4. ④ 선로의 길이보다 부하에 따라 변화한다.
정답 확인

정답 ③

36번
반한시 계전기의 동작 특성에 대한 설명으로 가장 알맞은 것은?
  1. ① 설정된 값 이상의 전류가 흘렀을 때 동작 전류의 크기와 는 관계없이 항상 일정한 시간 후에 작동한다.
  2. ② 설정된 최소 동작 전류 이상의 전류가 흐르면 즉시 작동 하는 것으로 한도를 넘은 양과는 관계없이 작동한다.
  3. ③ 동작시간이 어느 전류값까지는 그 크기에 따라 반비례 특성을 가지며 그 이상이 되면 일정한 시간 후에 작동한 다.
  4. ④ 동작시간이 전류값의 크기에 따라 변하는 것으로 전류값 이 클수록 빠르게 동작하고 반대로 전류값이 작아질수록 느리게 작동한다.
정답 확인

정답 ④

37번
다음 중 송ㆍ배전선로의 진동 방지대책에 사용되지 않는 기 구에 해당되는 것은?
  1. ① 댐퍼
  2. ② 죄임쇠
  3. ③ 클램프
  4. ④ 아머 로드
정답 확인

정답 ②

39번
송전선로에서 코로나 임계전압이 높아지는 경우는?
  1. ① 기압이 낮은 경우
  2. ② 온도가 높아지는 경우
  3. ③ 전선의 지름이 큰 경우
  4. ④ 상대공기밀도가 작을 경우
정답 확인

정답 ③

40번
과전류 계전기의 탭 값은 무엇으로 표시되는가?
  1. ① 변류기의 권수비
  2. ② 계전기의 동작시한
  3. ③ 계전기의 최대 부하전류
  4. ④ 계전기의 최소 동작전류
정답 확인

정답 ④

41번
단상변압기 3대로 Y-Y결선을 하는 경우에 대한 설명으로 틀린 것은?
  1. ① 중성점 접지가 가능하다.
  2. ② 제3고조파 전류가 흐르며 유도장해를 일으킨다.
  3. ③ 1차측과 2차측의 각 상전압의 위상은 같다.
  4. ④ 상전압이 선간전압의 √3배이므로 절연이 용이하다.
정답 확인

정답 ④

42번
특수 동기기에 대한 설명 중 틀린 것은?
  1. ① 반작용 전동기 : 역률이 좋다.
  2. ② 동기 주파수 변환기 : 조작이 간편하고 효율이 좋다.
  3. ③ 정현파 발전기 : 부하에 관계없이 정현파 기전력을 발생 한다.
  4. ④ 유도 동기 전동기 : 기동 토크와 인입 토크가 크다.
정답 확인

정답 ①

43번
인버터(inverter)에 대한 설명으로 옳은 것은?
  1. ① 직류를 교류로 변환
  2. ② 교류를 교류로 변환
  3. ③ 직류를 직류로 변환
  4. ④ 교류를 직류로 변환
정답 확인

정답 ①

44번
3상 4극 유도전동기가 있다. 고정자의 슬롯 수가 24라면 슬 롯과 슬롯 사이의 전기각은?
  1. ① 40˚
  2. ② 30˚
  3. ③ 20˚
  4. ④ 10˚
정답 확인

정답 ②

45번
220/110[V], 60[Hz]인 이상적인 변압기가 있다. 변압기의 철심자속이 5×10-3[Wb]일 경우 1차 및 2차 권선은 약 몇 턴으로 하여야 하는가?
  1. ① 1차 권선 : 182, 2차 권선 : 91
  2. ② 1차 권선 : 166, 2차 권선 : 83
  3. ③ 1차 권선 : 154, 2차 권선 : 77
  4. ④ 1차 권선 : 150, 2차 권선 : 75
정답 확인

정답 ②

46번
동기발전기의 전기자권선을 전절권보다 단절권으로 감으면 나타나는 현상은?
  1. ① 효율이 낮아진다.
  2. ② 권선의 동손이 증가한다.
  3. ③ 권선의 재료가 증가한다.
  4. ④ 기전력의 파형이 좋아진다.
정답 확인

정답 ④

47번
3상 유도전동기의 전전압 기동토크는 전부하시의 1.8배이 다. 전전압의 2/3로 기동할 때 기동토크는 전부하시의 몇 [%]인가?
  1. ① 80
  2. ② 70
  3. ③ 60
  4. ④ 40
정답 확인

정답 ①

48번
동기발전기에서 전기자전류와 유기기전력이 동상인 경우에 전기자반작용은?
  1. ① 증자작용
  2. ② 감자작용
  3. ③ 편자작용
  4. ④ 교차자화작용
정답 확인

정답 ④

49번
동기발전기가 난조를 일으키는 원인 중 틀린 것은?
  1. ① 부하가 급격히 변화하는 경우
  2. ② 발전기의 전기자 저항이 작은 경우
  3. ③ 회전자의 관성 모멘트가 작은 경우
  4. ④ 원동기의 토크에 고조파가 포함되어 있는 경우
정답 확인

정답 ②

50번
직류기의 특성에 대한 설명으로 옳은 것은?
  1. ① 직권전동기에서는 부하가 줄면 속도가 감소한다.
  2. ② 분권전동기는 부하에 따라 속도가 많이 변화한다.
  3. ③ 전차용 전동기에는 차동복권전동기가 적합하다.
  4. ④ 분권전동기의 운전 중 계자회로가 단선되면 위험속도가 된다.
정답 확인

정답 ④

51번
정류방식 중에서 맥동률이 가장 작은 회로는? (단, 저항부하 를 사용하였을 경우이다.)
  1. ① 단상 반파 정류회로
  2. ② 단상 전파 정류회로
  3. ③ 삼상 반파 정류회로
  4. ④ 삼상 전파 정류회로
정답 확인

정답 ④

52번
직류전동기의 속도제어법 중 정출력 제어에 속하는 것은?
  1. ① 전압 제어법
  2. ② 계자 제어법
  3. ③ 2차 저항 제어법
  4. ④ 전기자 저항 제어법
정답 확인

정답 ②

53번
변압기의 임피던스 전압이란?
  1. ① 변압기 1차를 단락하고 2차에 저전압을 인가하여 2차 전 류가 정격전류와 같도록 조정했을 때의 1차 전압
  2. ② 변압기 2차를 단락하고 1차에 저전압을 인가하여 2차 전 류가 정격전류와 같도록 조정했을 때의 1차 전압
  3. ③ 변압기 2차를 단락하고 1차에 저전압을 인가하여 1차 전 류가 정격전류와 같도록 조정했을 때의 1차 전압
  4. ④ 변압기 2차를 단락하고 1차에 저전압을 인가하여 1차 전 류가 정격전류와 같도록 조정했을 때의 2차 전압
정답 확인

정답 ③

54번
그림과 같이 공급전압 V=200√2sin377t[V], 부하저항 20[Ω] 일 때 직류부하전압의 평균값은 약 몇 [V]인가? (단, V=V1=V2이다.)
  1. ① 60
  2. ② 120
  3. ③ 180
  4. ④ 240
정답 확인

정답 ③

55번
200[V] 3상 유도전동기의 전부하 슬립이 0.06이다. 공급전 압이 10[%] 저하된 경우의 전부하 슬립은 약 얼마인가?
  1. ① 0.074
  2. ② 0.067
  3. ③ 0.054
  4. ④ 0.049
정답 확인

정답 ①

56번
직류전동기의 실측효율을 측정하는 방법이 아닌 것은?
  1. ① 블론델법을 사용하는 방법
  2. ② 보조 발전기를 사용하는 방법
  3. ③ 전기 동력계를 사용하는 방법
  4. ④ 프로니 브레이크를 사용하는 방법
정답 확인

정답 ①

57번
다음 동기기 중 슬립링을 사용하지 않는 기기는?
  1. ① 동기발전기
  2. ② 동기전동기
  3. ③ 유도자형 고주파발전기
  4. ④ 고정자 회전기동형 동기전동기
정답 확인

정답 ③

58번
어떤 변압기의 전부하 동손이 270[W], 철손이 120[W]일 때 이 변압기를 최고효율로 운전하는 출력은 정격출력의 약 몇 [%]가 되는가?
  1. ① 22.5
  2. ② 33.3
  3. ③ 44.4
  4. ④ 66.7
정답 확인

정답 ④

59번
유도전동기의 회전력 발생 요소 중 제곱에 비례하는 요소 는?
  1. ① 슬립
  2. ② 2차 기전력
  3. ③ 2차 권선저항
  4. ④ 2차 임피던스
정답 확인

정답 ②

60번
직류기에서 정류를 좋게 하기 위한 방법이 아닌 것은?
  1. ① 보상권선을 설치하여 전기자 반작용을 보상한다.
  2. ② 보극을 설치하여 정류 전압을 얻어 리액턴스 전압을 보 상한다.
  3. ③ 저항 정류를 위하여 브러시의 접촉 저항이 큰 것을 선정 한다.
  4. ④ 자속변화를 줄이기 위하여 자극편의 모양을 좋게 하고 전기자 교차 기자력에 대한 자기저항을 적게 하여 반작 용 자속을 늘린다.
정답 확인

정답 ④

61번
그림과 같은 주기파형의 전류 i=10e-100t[A]의 평균값은 약 몇 [A]인가?
  1. ① 0.5
  2. ② 1
  3. ③ 2.5
  4. ④ 5
정답 확인

정답 ②

63번
R=40[Ω], L=80[mH]의 코일이 있다. 이 코일에 100[V], 60[Hz]의 전압을 가할 때에 소비되는 전력은 약 몇 [W]인 가?
  1. ① 200
  2. ② 160
  3. ③ 120
  4. ④ 100
정답 확인

정답 ②

65번
그림과 같은 단위 계단함수는?
전기공사산업기사 2017년 3회 65번 문제 그림
  1. ① u(t)
  2. ② -u(a)
  3. ③ u(t-a)
  4. ④ u(a-t)
정답 확인

정답 ③

66번
4단자 정수 A, B, C, D 중에서 전압 이득의 차원을 가지는 것은?
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ①

69번
키르히호프의 전류법칙(KCL) 적용에 대한 설명 중 틀린 것 은?
  1. ① 이 법칙은 집중정수회로에 적용된다.
  2. ② 이 법칙은 선형소자로만 이루어진 회로에 적용된다.
  3. ③ 이 법칙은 회로의 선형, 비선형에 관계 받지 않고 적용 된다.
  4. ④ 이 법칙은 회로의 시변, 시불변에는 관계 받지 않고 적 용된다.
정답 확인

정답 ②

70번

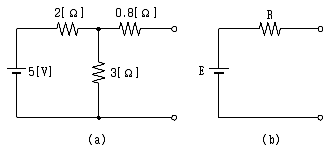

테브난의 정리를 이용하여 그림(a)의 회로를 그림(b)와 같은 등가회로로 만들려고 한다. E[V]와 R[Ω]의 값은 각각 얼마 인가?
전기공사산업기사 2017년 3회 70번 문제 그림
  1. ① E=3, R=2
  2. ② E=5, R=2
  3. ③ E=5, R=5
  4. ④ E=3, R=1.2
정답 확인

정답 ①

71번
구형파의 파고율은?
  1. ① 1
  2. ② 2
  3. ③ 1.414
  4. ④ 1.732
정답 확인

정답 ①

73번
대칭 3상 Y결선에서 선간전압이 200√3이고 각 상의 임피던 스 Z=30+j40[Ω]의 평형 부하일 때 선전류는 몇 [A]인가?
  1. ① 2
  2. ② 2√3
  3. ③ 4
  4. ④ 4√3
정답 확인

정답 ③

74번
불평형 3상전류 Ia=10+j2[A], Ib=-20-j24[A], Ic=-5+j10[A] 일 때의 영상전류 I0[A]는?
  1. ① 15+j2
  2. ② -5-j4
  3. ③ -15-j12
  4. ④ -45-j36
정답 확인

정답 ②

75번
그림에서 저항 양단의 전압 V[V]는 얼마인가?
전기공사산업기사 2017년 3회 75번 문제 그림전기공사산업기사 2017년 3회 75번 문제 그림전기공사산업기사 2017년 3회 75번 문제 그림전기공사산업기사 2017년 3회 75번 문제 그림전기공사산업기사 2017년 3회 75번 문제 그림전기공사산업기사 2017년 3회 75번 문제 그림
  1. ① 2
  2. ② 4
  3. ③ 18
  4. ④ 22 76. 로 표시되는 전류 파형보 다 위상이 30˚ 앞서고, 최대치가 100[V]인 전압파형을 식으 로 나타내면?
정답 확인

정답 ①

77번
그림과 같은 RC 직렬회로에 비정현파 전압 v(t)=20+220√ 2sinwt+40√2sin3wt[V]를 가할 때 제3고조파전류 i3(t)는 몇 [A]인가? (단, ω=120π[rad/s]이다.)
전기공사산업기사 2017년 3회 77번 문제 그림
  1. ① 0.49sin(360πt-14.04°)
  2. ② 0.49sin(360πt+14.04°)
  3. ③ 0.49√2sin(360πt-14.04°)
  4. ④ 0.49√2sin(360πt+14.04°)
정답 확인

정답 ④

78번
불평형 회로에서 영상분이 존재하는 3상회로 구성은?
  1. ① △-△ 결선의 3상 3선식
  2. ② △-Y 결선의 3상 3선식
  3. ③ Y-Y 결선의 3상 3선식
  4. ④ Y-Y 결선의 3상 4선식
정답 확인

정답 ④

80번
상순이 a-b-c인 3상 회로의 각 상전압이 보기와 같을 때 역상분 전압은 약 몇 [V]인가? (단, 보기 전압의 단위는 [V]이다.)
전기공사산업기사 2017년 3회 80번 문제 그림
  1. ① 22
  2. ② 28
  3. ③ 30
  4. ④ 35
정답 확인

정답 ①

81번
사용전압이 154[kV]의 가공전선과 식물 사이의 이격거리는 최소 몇 [m] 이상이어야 하는가?
  1. ① 2
  2. ② 2.6
  3. ③ 3.2
  4. ④ 3.8
정답 확인

정답 ③

82번
저압 및 고압 가공전선의 시설 기준으로 틀린 것은?
  1. ① 사용전압 400[V] 이상의 저압가공전선에는 다심형 전선 을 사용하여 시설할 수 있다.
  2. ② 사용전압 400[V] 미만인 저압가공전선은 2.6[mm] 이상 의 절연전선을 사용하여 시설할 수 있다.
  3. ③ 사용전압 400[V] 이상의 고압가공전선을 시가지 외에 가설하는 경우 지름 4[mm] 이상의 경동선을 사용하여 야 한다.
  4. ④ 사용전압 400[V] 미만인 저압가공전선으로 다심형 전선 을 사용하는 경우 제3종 접지를 한 조가용선으로 사용하 여야 한다.
정답 확인

정답 ①

83번
사용전압이 400[V] 미만인 쇼윈도 또는 쇼케이스 안의 배 선공사에 캡타이어 케이블을 사용하여 직접 조영재에 접촉 하여 시설하는 경우, 전선의 붙임점 간의 거리는 최대 몇 [m] 이하로 하는가?
  1. ① 0.3
  2. ② 0.5
  3. ③ 0.8
  4. ④ 1
정답 확인

정답 ④

84번
저압 옥내배선을 금속관 공사에 의하여 시설하는 경우에 대 한 설명 중 옳은 것은?
  1. ① 전선은 옥외용 비닐절연전선을 사용하여야 한다.
  2. ② 전선은 굵기에 관계없이 연선을 사용하여야 한다.
  3. ③ 콘크리트에 매설하는 금속관의 두께는 1.2[mm] 이상이 어야 한다.
  4. ④ 옥내 배선의 사용 전압이 교류 600[V] 이하인 경우 관 에는 제 3종 접지공사를 하여야 한다.
정답 확인

정답 ③

85번
가공전선로의 지지물에 시설하는 통신선 또는 이에 직접 접 속하는 가공통신선의 높이는 도로를 횡단하는 경우에는 지 표상 몇 [m] 이상이어야 하는가?
  1. ① 5.5
  2. ② 6
  3. ③ 6.5
  4. ④ 7
정답 확인

정답 ②

86번
발전소, 변전소, 개폐소 또는 이에 준하는 장소 이외에 시설 된 특고압 전선로에 접속하는 배전용 변압기의 1차 및 2차 전압은?
  1. ① 1차 : 35[kV] 이하, 2차 : 저압 또는 고압
  2. ② 1차 : 50[kV] 이하, 2차 : 저압 또는 고압
  3. ③ 1차 : 35[kV] 이하, 2차 : 특고압 또는 고압
  4. ④ 1차 : 50[kV] 이하, 2차 : 특고압 또는 고압
정답 확인

정답 ①

87번
저압옥내배선을 애자사용공사에 의하여 조영재의 옆면에 따 라 시설하는 경우 전선 지지점간의 거리는 몇 [m] 이하이 어야 하는가?
  1. ① 1
  2. ② 2
  3. ③ 6
  4. ④ 8
정답 확인

정답 ②

88번
지중 전선로를 직접 매설식에 의하여 차량 기타 중량물의 압력을 받을 우려가 있는 장소에 시설하는 경우 매설 깊이 는 몇 [m] 이상으로 하여야 하는가?(관련 규정 개정전 문제 로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 1
  2. ② 1.2
  3. ③ 1.5
  4. ④ 2
정답 확인

정답 ②

89번
특고압 가공전선로에 케이블을 사용하는 경우 조가용선 및 케이블의 피복에 사용하는 금속체에는 제 몇 종 접지공사를 하여야 하는가?
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

90번
3상 220[V] 유도전동기의 권선과 대지간의 절연내력시험 시험전압과 견디어야 할 최소시간으로 옳은 것은?
  1. ① 220[V], 5분
  2. ② 275[V], 10분
  3. ③ 330[V], 20분
  4. ④ 500[V], 10분
정답 확인

정답 ④

91번
사용전압이 15[kV] 이하인 특고압 가공전선로의 중성선의 다중접지 및 중성선의 시설 기준을 설명한 것 중 틀린 것 은?
  1. ① 접지한 곳 상호 간의 거리는 전선로에 따라 300[m] 이 하로 한다.
  2. ② 다중접지한 중성선은 저압전로의 접지측 전선이나 중성 선과 공용할 수 있다.
  3. ③ 각 접지선을 중성선으로부터 분리하였을 경우의 각 접지 점의 대지 전기저항 값은 100[Ω] 이하로 한다.
  4. ④ 접지선은 공칭단면적 6[mm2] 이상의 연동선 또는 이와 동등 이상의 세기 및 굵기의 쉽게 부식하지 않는 금속선 으로 한다.
정답 확인

정답 ③

92번
전로의 중성점을 접지하는 목적이 아닌 것은?
  1. ① 고전압 침입 예방
  2. ② 이상 시 전위상승 억제
  3. ③ 부하 전류의 경감으로 전선을 절약
  4. ④ 보호계전장치 등의 확실한 동작의 확보
정답 확인

정답 ③

93번
변전소의 주요 변압기에 반드시 시설하지 않아도 되는 계측 장치는?
  1. ① 전류계
  2. ② 전압계
  3. ③ 전력계
  4. ④ 역률계
정답 확인

정답 ④

94번
일반주택 및 아파트 각 호실의 현관등과 같은 조명용 백열 전등을 설치할 때에는 타임스위치를 시설하여야 한다. 몇 분 이내에 소등되는 것이어야 하는가?
  1. ① 3
  2. ② 5
  3. ③ 7
  4. ④ 10
정답 확인

정답 ①

95번
인입용 비닐절연전선을 사용한 저압 가공전선은 횡단보도교 위에 시설하는 경우 노면상의 높이는 몇 [m] 이상으로 하 여야 하는가?
  1. ① 3
  2. ② 3.5
  3. ③ 4
  4. ④ 4.5
정답 확인

정답 ①

96번
전기욕기용 전원장치로부터 욕탕안의 전극까지의 전선 상호 간 및 전선과 대지 사이의 절연 저항값은 몇 [MΩ] 이상이 어야 하는가?
  1. ① 0.1
  2. ② 0.5
  3. ③ 1
  4. ④ 5
정답 확인

정답 ①

97번
시가지에 시설하는 154[kV] 가공전선로에는 지락 또는 단 락이 발생한 경우 몇 초 이내에 자동적으로 이를 전로로부 터 차단하는 장치를 시설하여야 하는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 5
정답 확인

정답 ①

98번
조명용 전등의 시설에 대한 설명으로 틀린 것은?
  1. ① 가정용 전등은 등기구마다 점멸이 가능하도록 한다.
  2. ② 국부조명설비는 그 조명대상에 따라 점멸할 수 있도록 시설한다.
  3. ③ 가로등에 시설하는 고압방전등은 그 효율이 50[lm/W] 이상의 것이어야 한다.
  4. ④ 관광진흥법과 공중위생법에 의한 숙박업에 이용되는 객 실의 입구등은 1분 이내에 소등되도록 한다.
정답 확인

정답 ③

99번
유희용 전차의 시설에서 전차안의 전로 및 전기공급설비의 시설방법 중 틀린 것은?
  1. ① 전로의 사용전압은 직류 60[V] 이하, 교류 40[V] 이하 일 것
  2. ② 유희용 전차에 전기를 공급하는 전로에는 전용개폐기를 시설할 것
  3. ③ 전로와 대지 절연저항은 사용전압에 대한 누설전류 규정 전류의 2000분의 1을 넘지 않을 것
  4. ④ 유희용 전차 안에 승압용 변압기를 시설하는 경우에는 그 변압기의 2차 전압은 150[V] 이하일 것
정답 확인

정답 ③

100번
특고압 가공전선로 중 지지물로 직선형의 철탑을 연속하여 10기 이상 사용하는 부분에는 몇 기 이하마다 내장 애자장 치가 되어 있는 철탑 또는 이와 동등 이상의 강도를 가지 는 철탑 1기를 시설하여야 하는가?
  1. ① 1
  2. ② 3
  3. ③ 5
  4. ④ 10 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2017년 2회 다음 회차2018년 1회

전기공사산업기사의 다른 회차

2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 96문항
2019년 3회
2019-09-21 · 88문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 89문항
2018년 3회
2018-09-15 · 93문항
2018년 2회
2018-04-28 · 93문항
2018년 1회
2018-03-04 · 91문항
2017년 3회
2017-09-23 · 90문항
2017년 2회
2017-05-07 · 91문항
2017년 1회
2017-03-05 · 88문항
2016년 3회
2016-10-01 · 90문항
2016년 2회
2016-05-08 · 88문항
2016년 1회
2016-03-06 · 87문항
2015년 3회
2015-09-19 · 91문항
2015년 2회
2015-05-31 · 90문항
2015년 1회
2015-03-08 · 92문항
2014년 2회
2014-09-20 · 87문항
2014년 1회
2014-05-25 · 91문항
