전기공사산업기사 2019년 1회 기출문제

2019-03-03 시행 · 89문항

이 회차 문제 풀기 →
2번
형광등은 주위 온도가 몇 ℃ 일 때 가장 효율이 높은가?
  1. ① 5 ~ 10℃
  2. ② 10 ~ 15℃
  3. ③ 20 ~ 25℃
  4. ④ 35 ~ 40℃
정답 확인

정답 ③

3번
전기가열 방식에 대한 설명으로 틀린 것은?
  1. ① 저항가열은 줄열을 이용한 가열방식이다.
  2. ② 유도가열은 표면 담금질 등의 열처리에 이용되는 방식이 다.
  3. ③ 유전가열은 와전류손과 히스테리시스손에 의한 가열방식 이다.
  4. ④ 아크가열은 전극사이에 발생하는 아크열을 이용한 가열방 식이다.
정답 확인

정답 ③

4번
엘리베이터용 전동기에 대한 설명으로 틀린 것은?
  1. ① 관성모멘트가 작아야 한다.
  2. ② 기동토크가 큰 것이 요구된다.
  3. ③ 플라이휠 효과(GD2)가 커야 한다.
  4. ④ 가속도의 변화율이 적어야 한다.
정답 확인

정답 ③

5번
열차의 무인운전과 같이 미리 정해진 시간적 변화에 따라 정 해진 순서대로 제어하는 방식은?
  1. ① 추종제어
  2. ② 비율제어
  3. ③ 정치제어
  4. ④ 프로그램제어
정답 확인

정답 ④

6번
전기철도의 전기차량용으로 교류전동기를 사용할 때 장점으 로 틀린 것은?
  1. ① 제한된 공간에서 소형·경량으로 할 수 있고, 대출력화가 가능하다.
  2. ② 브러시 및 정류가 있어서, 구조가 간단하고 제작 및 유지 보수가 간단하다.
  3. ③ 속도제어 범위가 넓기 때문에 고속운전에 적합하다.
  4. ④ 인버터 제어방식으로 주 회로를 무접점화 할 수 있다.
정답 확인

정답 ②

7번
축전지의 용량을 표시하는 단위는?
  1. ① J
  2. ② Wh
  3. ③ Ah
  4. ④ VA
정답 확인

정답 ③

8번
유도가열과 유전가열의 공통된 특성은?
  1. ① 도체만을 가열한다.
  2. ② 선택가열이 가능하다.
  3. ③ 절연체만을 가열하다.
  4. ④ 직류를 사용할 수 없다.
정답 확인

정답 ④

10번
다음 ( )에 들어갈 도금의 종류로 옳은 것은?
전기공사산업기사 2019년 1회 10번 문제 그림
  1. ① 동
  2. ② 은
  3. ③ 니켈
  4. ④ 카드뮴
정답 확인

정답 ③

11번
고주파 유전가열을 응용한 사항으로 틀린 것은?
  1. ① 고무의 가황
  2. ② 합판의 건조, 접착
  3. ③ 플라스틱의 성형과 비닐막 접착
  4. ④ 강재의 표면 담금질
정답 확인

정답 ④

12번
토크가 증가할 때 가장 급격히 속도가 낮아지는 전동기는?
  1. ① 직류 분권전동기
  2. ② 직류 복권전동기
  3. ③ 직류 직권전동기
  4. ④ 3상 유동전동기
정답 확인

정답 ③

13번
그림과 같이 광원 L에서 P점 방향의 광도가 50cd 일 때 P 점의 수평면 조도는 약 몇 lx인가?
전기공사산업기사 2019년 1회 13번 문제 그림
  1. ① 0.6
  2. ② 0.8
  3. ③ 1.2
  4. ④ 1.6
정답 확인

정답 ③

14번
양방향 전압지지 소자가 아닌 것은?
  1. ① MOSFET
  2. ② SCR 사이리스터
  3. ③ GTO 사이리스터
  4. ④ IGBT
정답 확인

정답 ①

15번
두 도체로 이루어진 폐회로에서 두 접점에 온도차를 주었을 때 전류가 흐르는 현상은?
  1. ① 홀 효과
  2. ② 광전 효과
  3. ③ 제벡 효과
  4. ④ 펠티에 효과
정답 확인

정답 ③

16번
단면적 0.5m2, 길이 10m인 원형 봉상도체의 한쪽을 400℃ 로 하고 이로부터 100℃의 다른 단자의 매시간 40kcal의 열 이 전도되었다면 이 도체의 열전도율은 약 몇 kcal/m·h·℃ 인가?
  1. ① 267
  2. ② 26.7
  3. ③ 2.67
  4. ④ 0.267
정답 확인

정답 ③

17번
전구에 게터(getter)를 사용하는 목적은?
  1. ① 광속을 많게 한다.
  2. ② 전력을 적게 한다.
  3. ③ 진공도를 10-2 mmHg로 낮춘다.
  4. ④ 수명을 길게 한다.
정답 확인

정답 ④

18번
제어기의 요소 중 기계적 요소에 포함되지 않는 것은?
  1. ① 스프링
  2. ② 벨로즈
  3. ③ 래더 다이어그램부
  4. ④ 노즐 플래퍼
정답 확인

정답 ③

19번
두 개의 사이리스터를 역병렬로 접속한 것과 같은 특성을 나타내는 소자는?
  1. ① TRIAC
  2. ② GTO
  3. ③ SCS
  4. ④ SSS
정답 확인

정답 ①

20번
가시광선 파장(nm)의 범위는?
  1. ① 280 ~ 310
  2. ② 380 ~ 760
  3. ③ 400 ~ 430
  4. ④ 555 ~ 580
정답 확인

정답 ②

21번
송전선로의 중성점을 접지하는 목적으로 가장 옳은 것은?
  1. ① 전압강하의 감소
  2. ② 유도장해의 감소
  3. ③ 전선 동량의 절약
  4. ④ 이상전압의 발생 방지
정답 확인

정답 ④

22번
중성점 저항접지방식에서 1선 지락 시의 영상전류를 Io라고 할 때, 접지저항으로 흐르는 전류는? Io
전기공사산업기사 2019년 1회 22번 문제 그림
  1. ① √3 Io
  2. ② 3 Io
  3. ③ 6 Io
정답 확인

정답 ③

23번
다음 ( )에 알맞은 내용으로 옳은 것은? (단, 공급 전력과 선로 손실률은 동일하다.)
전기공사산업기사 2019년 1회 23번 문제 그림
  1. ① ㉮ 1/4, ㉯ 2배
  2. ② ㉮ 1/4, ㉯ 4배
  3. ③ ㉮ 2배, ㉯ 1/4
  4. ④ ㉮ 4배, ㉯ 1/4
정답 확인

정답 ④

24번

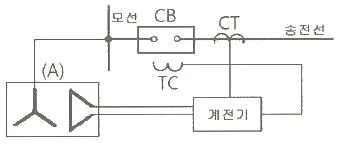

다음 보호계전기 회로에서 박스 (A) 부분의 명칭은?
전기공사산업기사 2019년 1회 24번 문제 그림
  1. ① 차단코일
  2. ② 영상변류기
  3. ③ 계기용변류기
  4. ④ 계기용변압기
정답 확인

정답 ④

25번
단거리 송전선로에서 정상상태 유효전력의 크기는?
  1. ① 선로리액턴스 및 전압위상차에 비례한다.
  2. ② 선로리액턴스 및 전압위상차에 반비례한다.
  3. ③ 선로리액턴스에 반비례하고 상차각에 비례한다.
  4. ④ 선로리액턴스에 비례하고 상차각에 반비례한다.
정답 확인

정답 ③

27번
전력 원선도의 실수축과 허수축은 각각 어느 것을 나타내는 가?
  1. ① 실수축은 전압이고, 허수축은 전류이다.
  2. ② 실수축은 전압이고, 허수축은 역률이다.
  3. ③ 실수축은 전류이고, 허수축은 유효전력이다.
  4. ④ 실수축은 유효전력이고, 허수축은 무효전력이다.
정답 확인

정답 ④

28번
직렬 콘덴서를 선로에 삽입할 때의 현상으로 옳은 것은?
  1. ① 부하의 역률을 개선한다.
  2. ② 선로의 리액턴스가 증가된다.
  3. ③ 선로의 전압강하를 줄일 수 없다.
  4. ④ 계통의 정태안정도를 증가시킨다.
정답 확인

정답 ④

29번
전선로의 지지물 양쪽의 경간의 차가 큰 장소에 사용되며, 일명 E명 철탑이라고도 하는 표준 철탑의 일종은?
  1. ① 직선형 철탑
  2. ② 내장형 철탑
  3. ③ 각도형 철탑
  4. ④ 인류형 철탑
정답 확인

정답 ②

30번
차단기의 전류를 차단할 때, 재점호가 일어나기 쉬운 차단 전류는?
  1. ① 동상전류
  2. ② 지상전류
  3. ③ 진상전류
  4. ④ 단락전류
정답 확인

정답 ③

31번
전력계통의 전력용 콘덴서와 직렬로 연결하는 리액터로 제 거되는 고조파는?
  1. ① 제2고조파
  2. ② 제3고조파
  3. ③ 제4고조파
  4. ④ 제5고조파
정답 확인

정답 ④

33번
배전선에 부하가 균등하게 분포되었을 때 배전선 말단에서 의 전압강하는 전 부하가 집중적으로 배전선 말단에 연결되 어 있을 때의 몇 % 인가?
  1. ① 25
  2. ② 50
  3. ③ 75
  4. ④ 100
정답 확인

정답 ②

34번
설비용량 600 kW, 부등률 1.2, 수용률 60% 일때의 합성 최 대전력은 몇 kW 인가?
  1. ① 240
  2. ② 300
  3. ③ 432
  4. ④ 833
정답 확인

정답 ②

35번
배전선로에서 사용하는 전압 조정방법이 아닌 것은?
  1. ① 승압기 사용
  2. ② 병렬콘덴서 사용
  3. ③ 저전압계전기 사용
  4. ④ 주상변압기 탭 전환
정답 확인

정답 ③

36번
수차발전기가 난조를 일으키는 원인은?
  1. ① 수차의 조속기가 예민하다.
  2. ② 수차의 속도 변동률이 적다.
  3. ③ 발전기의 관성 모멘트가 크다.
  4. ④ 발전기의 자극에 제동권선이 있다.
정답 확인

정답 ①

37번
그림과 같은 3상 송전계통의 송전전압은 22kV 이다. 한 점 P에서 3상 단락했을 때 발전기에 흐르는 단락전류는 약 몇 A 인가?
전기공사산업기사 2019년 1회 37번 문제 그림
  1. ① 725
  2. ② 1150
  3. ③ 1990
  4. ④ 3725
정답 확인

정답 ②

38번
변전소에서 수용가로 공급되는 전력을 차단하고 소내 기기 를 점검할 경우, 차단기와 단로기의 개폐 조작 방법으로 옳 은 것은?
  1. ① 점검 시에는 차단기로 부하회로를 끊고 난 다음에 단로 기를 열어야 하며, 점검 후에는 단로기를 넣은 후 차단 기를 넣어야 한다.
  2. ② 점검 시에는 단로기를 열고 난 후 차단기를 열어야 하 며, 점검 후에는 단로기를 넣고 난 다음에 차단기로 부 하회로를 연결하여야 한다.
  3. ③ 점검 시에는 차단기로 부하회로를 끊고 단로기를 열어야 하며, 점검 후에는 차단기로 부하회로를 연결한 후 단로 기를 넣어야 한다.
  4. ④ 점검 시에는 단로기를 열고 난 후 차단기를 열어야 하 며, 점검이 끝난 경우에는 차단기를 부하에 연결한 다음 에 단로기를 넣어야 한다.
정답 확인

정답 ①

39번
주상변압기의 고장이 배전선로에 파급되는 것을 방지하고 변압기의 과부하 소손을 예방하기 위하여 사용되는 개폐기 는?
  1. ① 리클로저
  2. ② 부하개폐기
  3. ③ 컷아웃스위치
  4. ④ 섹셔널라이저
정답 확인

정답 ③

40번
다음 중 뇌해방지와 관계가 없는 것은?
  1. ① 댐퍼
  2. ② 소호환
  3. ③ 가공지선
  4. ④ 탑각접지
정답 확인

정답 ①

41번
전동력 응용기기에서 GD2의 값이 적은 것이 바람직한 기기 는?
  1. ① 압연기
  2. ② 송풍기
  3. ③ 냉동기
  4. ④ 엘리베이터
정답 확인

정답 ④

42번
유도전동기 슬립 s의 범위는?
  1. ① 1 ＜ s
  2. ② s ＜ -1
  3. ③ -1 ＜ s ＜ 0
  4. ④ 0 ＜ s ＜ 1
정답 확인

정답 ④

43번
전기차 총 도체수 500, 6극, 중권의 직류전동기가 있다. 전 기자 전 전류가 100A일 때의 발생토크는 약 몇 kg·m 인가? (단, 1극당 자속수는 0.01 Wb 이다.)
  1. ① 8.12
  2. ② 9.54
  3. ③ 10.25
  4. ④ 11.58
정답 확인

정답 ①

44번
직류 및 교류 양용에 사용되는 만능 전동기는?
  1. ① 복권전동기
  2. ② 유도전동기
  3. ③ 동기전동기
  4. ④ 직권 정류자전동기
정답 확인

정답 ④

45번
온도 측정장치 중 변압기의 권선온도 측정에 가장 적당한 것은?
  1. ① 탐지코일
  2. ② dial온도계
  3. ③ 권선온도계
  4. ④ 봉상온도계
정답 확인

정답 ③

46번
직류전동기의 속도제어법 중 정지 워드 레오나드 방식에 관 한 설명으로 틀린 것은?
  1. ① 광범위한 속도제어가 가능하다.
  2. ② 정토크 가변속도의 용도에 적합하다.
  3. ③ 제철용 압연기, 엘리베이터 등에 사용된다.
  4. ④ 직권전동기의 저항제어와 조합하여 사용한다.
정답 확인

정답 ④

47번
정격 150kVA, 철손 1kW, 전부하 동손이 4kW인 단상변압기 의 최대 효율(%)과 최대 효율 시의 부하(kVA)는? (단, 부하 역률은 1 이다.)
  1. ① 96.8%, 125 kVA
  2. ② 97%, 50 kVA
  3. ③ 97.2%, 100 kVA
  4. ④ 97.4%, 75 kVA
정답 확인

정답 ④

48번
200kW, 200V의 직류 분권발전기가 있다. 전기자 권선의 저 항이 0.025Ω 일 때 전압변동률은 몇 % 인가?
  1. ① 6.0
  2. ② 12.5
  3. ③ 20.5
  4. ④ 25.0
정답 확인

정답 ②

49번
3상 유도전동기의 토크와 출력에 대한 설명으로 옳은 것은?
  1. ① 속도에 관계가 없다.
  2. ② 동일 속도에서 발생한다.
  3. ③ 최대 출력은 최대 토크보다 고속도에서 발생한다.
  4. ④ 최대 토크가 최대 출력보다 고속도에서 발생한다.
정답 확인

정답 ③

50번
동기전동기에서 90° 앞선 전류가 흐를 때 전기자 반작용은?
  1. ① 감자작용
  2. ② 증자작용
  3. ③ 편자작용
  4. ④ 교차자화작용
정답 확인

정답 ①

51번
권수비 30인 단상변압기의 1차에 6600V를 공급학, 2차에 40kW, 뒤진 역률 80%의 부하를 걸 때 2차 전류 I2 및 1차 전류 I1은 약 몇 A 인가? (단, 변압기의 손실은 무시한다.)
  1. ① I2 = 145.5, I1 = 4.85
  2. ② I2 = 181.8, I1 = 6.06
  3. ③ I2 = 227.3, I1 = 7.58
  4. ④ I2 = 321.3, I1 = 10.28
정답 확인

정답 ③

52번
어떤 IGBT의 열용량은 0.02 /℃, 열저항은 0.625 ℃/W 이 다. 이 소자에 직류 25A가 흐를 때 전압강하는 3V 이다. 몇 ℃의 온도상승이 발생하는가?
  1. ① 1.5
  2. ② 1.7
  3. ③ 47
  4. ④ 52
정답 확인

정답 ③

54번
T-결선에 의하여 3300V의 3상으로부터 200V, 40kVA의 전 력을 얻는 경우 T좌 변압기의 권수비는 약 얼마인가?
  1. ① 10.2
  2. ② 11.7
  3. ③ 14.3
  4. ④ 16.5
정답 확인

정답 ③

55번
3상 동기발전기 각 상의 유기기전력 중 제3고조파를 제거하 려면 코일간격/극간격을 어떻게 하면 되는가?
  1. ① 0.11
  2. ② 0.33
  3. ③ 0.67
  4. ④ 1.34
정답 확인

정답 ③

56번
어떤 변압기의 백분율 저항강하가 2%, 백분율 리액턴스강하 가 3%라 한다. 이 변압기로 역률이 80%인 부하에 전력을 공급하고 있다. 이 변압기의 전압변동률은 몇 % 인가?
  1. ① 2.4
  2. ② 3.4
  3. ③ 3.8
  4. ④ 4.0
정답 확인

정답 ②

57번
사이리스터에 의한 제어는 무엇을 제어하여 출력전압을 변 환시키는가?
  1. ① 토크
  2. ② 위상각
  3. ③ 회전수
  4. ④ 주파수
정답 확인

정답 ②

58번
동기발전기에서 전기자 전류를 I, 역률을 cosθ라 하면 횡축 반작용을 하는 성분은?
  1. ① I cosθ
  2. ② I cotθ
  3. ③ I sinθ
  4. ④ I tanθ
정답 확인

정답 ①

59번
단자전압 220V, 부하전류 48A, 계자전류 2A, 전기자 저항 0.2Ω인 직류분권발전기의 유도기전력(V)은? (단, 전기자 반 작용은 무시한다.)
  1. ① 210
  2. ② 22
  3. ③ 230
  4. ④ 240
정답 확인

정답 ③

60번
단상 유도전동기와 3상 유도전동기를 비교했을 때 단상 유 도전동기의 특징에 해당되는 것은?
  1. ① 대용량이다.
  2. ② 중량이 작다.
  3. ③ 역률, 효율이 좋다.
  4. ④ 기동장치가 필요하다.
정답 확인

정답 ④

61번
그림에서 4단자 회로 정수 A, B, C, D 중 출력 단자 3, 4가 개방되었을 때의 인 A의 값은? 62. 함수를 시간추이정리에 의해서 역변환하면?
전기공사산업기사 2019년 1회 61번 문제 그림전기공사산업기사 2019년 1회 61번 문제 그림전기공사산업기사 2019년 1회 61번 문제 그림전기공사산업기사 2019년 1회 61번 문제 그림전기공사산업기사 2019년 1회 61번 문제 그림전기공사산업기사 2019년 1회 61번 문제 그림전기공사산업기사 2019년 1회 61번 문제 그림
  1. ① sinπ(t+a) • u(t+a)
  2. ② sinπ(t-2) • u(t-2)
  3. ③ cosπ(t+a) • u(t+a)
  4. ④ cosπ(t-2) • u(t-2)
정답 확인

정답 ④

64번
3상 회로에 △결선된 평형 순저항 부하를 사용하는 경우 선 간전압 220V, 상전류가 7.33A라면 1상의 부하저항은 약 몇 Ω 인가?
  1. ① 80
  2. ② 60
  3. ③ 45
  4. ④ 30
정답 확인

정답 ④

65번
e = 200√2 sinωt + 150√2 sin 3ωt + 100√2 sin 5ωt (V)인 전압을 R-L 직렬회로에 가할 때에 제3고조파 전로의 실효 값은 몇 A 인가? (단, R = 8Ω, ωL = 2Ω 이다.)
  1. ① 5
  2. ② 8
  3. ③ 10
  4. ④ 15
정답 확인

정답 ④

66번
어느 소자에 전압 e = 125sin377t(V)를 가했을 때 전류 i = 50cos377t(A)가 흘렀다. 이 회로의 소자는 어떤 종류인가?
  1. ① 순저항
  2. ② 용량 리액턴스
  3. ③ 유도 리액턴스
  4. ④ 저항과 유도 리액턴스
정답 확인

정답 ②

67번
L형 4단자 회로망에서 4단자 정수가 B = 5/3, C = 1 이고, 영상임피던스 일 때 영상임피던스 Z02 (Ω)의 값은?
  1. ① 4
  2. ② 1/4
  3. ③ 100/9
  4. ④ 9/100
정답 확인

정답 ②

68번
비정현파의 성분을 가장 옳게 나타낸 것은?
전기공사산업기사 2019년 1회 68번 문제 그림전기공사산업기사 2019년 1회 68번 문제 그림전기공사산업기사 2019년 1회 68번 문제 그림전기공사산업기사 2019년 1회 68번 문제 그림전기공사산업기사 2019년 1회 68번 문제 그림전기공사산업기사 2019년 1회 68번 문제 그림
  1. ① 직류분 + 고조파
  2. ② 교류분 + 고조파
  3. ③ 교류분 + 기본파 + 고조파
  4. ④ 직류분 + 기본파 + 고조파 69. 의 전달함수를 미분방정식 으로 표시하면? (단, 이다.)
정답 확인

정답 ④

70번
t=0에서 스위치 S를 닫았을 때 정상 전류값(A)은?
전기공사산업기사 2019년 1회 70번 문제 그림
  1. ① 1
  2. ② 2.5
  3. ③ 3.5
  4. ④ 7
정답 확인

정답 ③

72번
기전력 3V, 내부저항 0.5Ω의 전지 9개가 있다. 이것을 3개 씩 직렬로 하여 3조 병렬 접속한 것에 부하저항 1.5Ω을 접 속하면 부하전류(A)는?
  1. ① 2.5
  2. ② 3.5
  3. ③ 4.5
  4. ④ 5.5
정답 확인

정답 ③

73번
다음과 같은 전류의 초기값 i(0+)를 구하면?
전기공사산업기사 2019년 1회 73번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ③

74번
다음과 같은 회로에서 a, b 양단의 전압은 몇 V 인가?
전기공사산업기사 2019년 1회 74번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ 2.5
  4. ④ 3.5
정답 확인

정답 ②

75번
대칭 3상 Y결선에서 선간전압이 200√3 V 이고 각 상의 임 피던스가 30 + j40(Ω)의 평형 부하일 때 선전류(A)는?
  1. ① 2
  2. ② 2√3
  3. ③ 4
  4. ④ 4√3
정답 확인

정답 ③

77번
R = 1kΩ, C = 1μF 가 직렬접속된 회로에 스텝(구형파) 전 압 10V를 인가하는 순간에 커패시터 C에 걸리는 최대전압 (V)은?
  1. ① 0
  2. ② 3.72
  3. ③ 6.32
  4. ④ 10
정답 확인

정답 ①

79번
저항 R = 6Ω과 유도리액턴스 XL = 8Ω이 직렬로 접속된 회 로에서 v = 200√2 sinωt(V)인 전압을 인가하였다. 이 회로 의 소비되는 전력(kW)은?
  1. ① 1.2
  2. ② 2.2
  3. ③ 2.4
  4. ④ 3.2
정답 확인

정답 ③

80번
정격전압에서 1kW의 전력을 소비하는 저항에 정격의 80% 의 전압을 가할 때의 전력(W)은?
  1. ① 340
  2. ② 540
  3. ③ 640
  4. ④ 740
정답 확인

정답 ③

81번
중선선 다중접지식의 것으로 전로에 지락이 생겼을 때에 2 초 이내에 자동적으로 이를 전로로부터 차단하는 장치가 되 어 있는 22.9 kV 가공전선로를 상부 조영재의 위쪽에서 접 근상태로 시설하는 경우, 가공전선과 건조물과의 이격거리 는 몇 m 이상이어야 하는가? (단, 전선으로는 나전선을 사 용한다고 한다.)
  1. ① 1.2
  2. ② 1.5
  3. ③ 2.5
  4. ④ 3.0
정답 확인

정답 ④

82번
전기부식방지 시설을 시설할 때 전기부식방지용 전원 장치 로부터 양극 및 피방식체까지의 전로의 사용전압은 직류 몇 V 이하이어야 하는가?
  1. ① 20
  2. ② 40
  3. ③ 60
  4. ④ 80
정답 확인

정답 ③

83번
시가지에 시설하는 고압 가공전선으로 경동선을 사용하려면 그 지름은 최소 몇 mm 이어야 하는가?
  1. ① 2.6
  2. ② 3.2
  3. ③ 4.0
  4. ④ 5.0
정답 확인

정답 ④

84번
과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 비 포장 퓨즈는 정격전류의 몇 배의 전류에 견디어야 하는가?
  1. ① 1.1
  2. ② 1.25
  3. ③ 1.5
  4. ④ 2
정답 확인

정답 ②

85번
고압 가공전선 상호 간의 접근 또는 교차하여 시설되는 경 우, 고압 가공전선 상호 간의 이격거리는 몇 cm 이상이어야 하는가? (단, 고압 가공전선은 모두 케이블이 아니라고 한 다.)
  1. ① 50
  2. ② 60
  3. ③ 70
  4. ④ 80
정답 확인

정답 ④

86번
가공 직류 전차선의 레일면상의 높이는 몇 m 이상이어야 하는가?
  1. ① 6.0
  2. ② 5.5
  3. ③ 5.0
  4. ④ 4.8
정답 확인

정답 ④

87번
건조한 장소로서 전개된 장소에 한하여 시설할 수 잇는 고 압 옥내배선의 방법은?
  1. ① 금속관 공사
  2. ② 애자사용 공사
  3. ③ 가요전선관 공사
  4. ④ 합성수지관 공사
정답 확인

정답 ②

88번
변압기의 안정권선이나 유휴권선 또는 전압조정기의 내장권 선을 이상전압으로부터 보호하기 위하여 특히 필요할 경우 에 그 권선에 접지공사를 할 때에는 몇 종 접지공사를 하여 야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고 하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ①

89번
가공전선로의 지지물에 지선을 시설하는 기준으로 옳은 것 은?
  1. ① 소선 지름 : 1.6mm, 안전율 : 2.0, 허용인장하중 : 4.31 kN
  2. ② 소선 지름 : 2.0mm, 안전율 : 2.5, 허용인장하중 : 2.11 kN
  3. ③ 소선 지름 : 2.6mm, 안전율 : 1.5, 허용인장하중 : 3.21 kN
  4. ④ 소선 지름 : 2.6mm, 안전율 : 2.5, 허용인장하중 : 4.31 kN
정답 확인

정답 ④

90번
제1종 접지공사의 접지저항 값은 몇 Ω 이하로 유지하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1 번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고 하세요.)
  1. ① 10
  2. ② 30
  3. ③ 50
  4. ④ 100
정답 확인

정답 ①

91번
6.6 kV 지중전선로의 케이블을 직류전원으로 절연 내력시험 을 하자면 시험전압은 직류 몇 V 인가?
  1. ① 9900
  2. ② 14420
  3. ③ 16500
  4. ④ 19800
정답 확인

정답 ④

92번
전력 보안 통신용 전화설비를 시설하여야 하는 곳은?
  1. ① 2 이상의 발전소 상호 간
  2. ② 원격 감시 제어가 되는 변전소
  3. ③ 원격 감시 제어가 되는 급전소
  4. ④ 원격 감시 제어가 되지 않는 발전소
정답 확인

정답 ④

93번
출퇴표시등 회로에 전기를 공급하기 위한 변압기는 2차측 전로의 사용전압이 몇 V 이하인 절연 변압기이어야 하는가?
  1. ① 40
  2. ② 60
  3. ③ 150
  4. ④ 300
정답 확인

정답 ②

94번
고압 가공전선이 가공약전류전선 등과 접근하는 경우에 고 압 가공전선과 가공약전류전선 사이의 이격거리는 몇 cm 이상이어야 하는가? (단, 전선이 케이블인 경우)
  1. ① 20
  2. ② 30
  3. ③ 40
  4. ④ 50
정답 확인

정답 ③

95번
154/22.9 kV용 변전소의 변압기에 반드시 시설하지 않아도 되는 계측장치는?
  1. ① 전압계
  2. ② 전류계
  3. ③ 역률계
  4. ④ 온도계
정답 확인

정답 ③

96번
시가지 등에서 특고압 가공전선로를 시설하는 경우 특고압 가공전선로용 지지물로 사용할 수 없는 것은? (단, 사용전압 이 170 kV 이하인 경우이다.)
  1. ① 철탑
  2. ② 목주
  3. ③ 철주
  4. ④ 철근 콘크리트주
정답 확인

정답 ②

97번
22.9 kV 특고압 가공전선로의 중성선은 다중 접지를 하여야 한다. 각 접지선을 중성선으로부터 분리하였을 경우 1km 마 다 중성선과 대지 사이의 합성전기저항 값은 몇 Ω 이하인 가? (단, 전로에 지락이 생겼을 때에 2초 이내에 자동적으 로 이를 전로로부터 차단하는 장치가 되어 있다.)
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ③

98번
케이블을 지지하기 위하여 사용하는 금속제 케이블 트레이 의 종류가 아닌 것은?
  1. ① 사다리형
  2. ② 통풍 밀폐형
  3. ③ 통풍 채널형
  4. ④ 바닥 밀폐형
정답 확인

정답 ②

99번
전기부식방식 시설은 지표 또는 수중에서 1m 간격의 임의 의 2점(양극의 주의 1m 이내의 거리에 있는 점 및 울타리 의 내부점을 제외한다.)간의 전위차가 몇 V를 넘으면 안 되 는가?
  1. ① 5
  2. ② 10
  3. ③ 25
  4. ④ 30
정답 확인

정답 ①

100번
발전소·변전소 또는 이에 준하는 곳의 특고압 전로에는 그 의 보기 쉬운 곳에 어떤 표시를 반드시 하여야 하는가?
  1. ① 모선(母線) 표시
  2. ② 상별(相別) 표시
  3. ③ 차단(遮斷) 위험표시
  4. ④ 수전(受電) 위험표시 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2018년 3회 다음 회차2019년 2회

전기공사산업기사의 다른 회차

2020년 2회
2020-08-22 · 90문항
2020년 1회
2020-06-06 · 96문항
2019년 3회
2019-09-21 · 88문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 89문항
2018년 3회
2018-09-15 · 93문항
2018년 2회
2018-04-28 · 93문항
2018년 1회
2018-03-04 · 91문항
2017년 3회
2017-09-23 · 90문항
2017년 2회
2017-05-07 · 91문항
2017년 1회
2017-03-05 · 88문항
2016년 3회
2016-10-01 · 90문항
2016년 2회
2016-05-08 · 88문항
2016년 1회
2016-03-06 · 87문항
2015년 3회
2015-09-19 · 91문항
2015년 2회
2015-05-31 · 90문항
2015년 1회
2015-03-08 · 92문항
2014년 2회
2014-09-20 · 87문항
2014년 1회
2014-05-25 · 91문항
