토목기사 2022년 2회 기출문제

2022-04-24 시행 · 107문항

이 회차 문제 풀기 →
1번
그림과 같이 이축응력을 받고 있는 요소의 체적변형률은? (단, 탄성계수(E)는 2×105 MPa, 푸아송 비(ν)는 0.3이다.)
토목기사 2022년 2회 1번 문제 그림
  1. ① 2.7×10-4
  2. ② 3.0×10-4
  3. ③ 3.7×10-4
  4. ④ 4.0×10-4
정답 확인

정답 ④

2번
그림과 같은 단면의 상승모멘트(Ixy)는?
토목기사 2022년 2회 2번 문제 그림
  1. ① 77500 mm4
  2. ② 92500 mm4
  3. ③ 122500 mm4
  4. ④ 157500 mm4
정답 확인

정답 ③

4번
그림과 같은 구조물의 BD 부재에 작용하는 힘의 크기는?
  1. ① 100 kN
  2. ② 125 kN
  3. ③ 150 kN
  4. ④ 200 kN
정답 확인

정답 ④

5번
그림과 같은 와렌(warren) 트러스에서 부재력이 '0(영)'인 부 재는 몇 개인가?
토목기사 2022년 2회 5번 문제 그림
  1. ① 0개
  2. ② 1개
  3. ③ 2개
  4. ④ 3개
정답 확인

정답 ②

6번
전단응력도에 대한 설명으로 틀린 것은?
  1. ① 직사각형 단면에서는 중앙부의 전단응력도가 제일크다.
  2. ② 원형 단면에서는 중앙부의 전단응력도가 제일 크다.
  3. ③ I형 단면에서는 상, 하단의 전단응력도가 제일 크다.
  4. ④ 전단응력도는 전단력의 크기에 비례한다.
정답 확인

정답 ③

7번
그림과 같은 2경간 연속보에 등분포 하중 w = 4kN/m가 작 용할 때 전단력이 “0”이 되는 위치는 지점 A로부터 얼마의 거리(x)에 있는가?
토목기사 2022년 2회 7번 문제 그림
  1. ① 0.75m
  2. ② 0.85m
  3. ③ 0.95m
  4. ④ 1.05m
정답 확인

정답 ①

9번
그림과 같이 단순지지된 보에 등분포하중 q가 작용하고 있 다. 지점 C의 부모멘트와 보의 중앙에 발생하는 정모멘트의 크기를 같게하여 등분포하중 q의 크기를 제한하려고 한다. 지점 C와 D는 보의 대칭거동을 유지하기 위하여 각각 A와 B 로부터 같은 거리에 배치하고자 한다. 이때 보의 A점으로부 터 지점 C까지의 거리(X)는?
토목기사 2022년 2회 9번 문제 그림
  1. ① 0.207 L
  2. ② 0.250 L
  3. ③ 0.333 L
  4. ④ 0.444 L
정답 확인

정답 ①

10번
탄성 변형에너지(Elastic Strain Energy)에 대한 설명으로 틀 린 것은?
  1. ① 변형에너지는 내적인 일이다.
  2. ② 외부하중에 의한 일은 변형에너지와 같다.
  3. ③ 변형에너지는 강성도가 클수록 크다
  4. ④ 하중을 제거하면 회복될 수 있는 에너지이다.
정답 확인

정답 ③

12번
단면이 200mm × 300mm인 압축부재가 있다. 부재의 길이 가 2.9m일 때 이 압축부재의 세장비는 약 얼마인가? (단, 지지상태는 양단 힌지이다.)
  1. ① 33
  2. ② 50
  3. ③ 60
  4. ④ 100
정답 확인

정답 ②

15번
그림과 같은 게르버 보에서 A점의 반력은?
  1. ① 6kN(↓)
  2. ② 6kN(↑)
  3. ③ 30kN(↓)
  4. ④ 30kN(↑)
정답 확인

정답 ①

17번

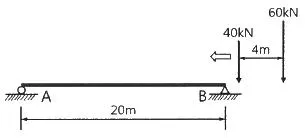

그림과 같이 단순보에 이동하중이 작용할 때 절대최대휨모 멘트는?
토목기사 2022년 2회 17번 문제 그림
  1. ① 387.2 kN·m
  2. ② 423.2 kN·m
  3. ③ 478.4 kN·m
  4. ④ 531.7 kN·m
정답 확인

정답 ②

18번
그림과 같은 내민보에서 A점의 처짐은? (단, I = 1.6×108 mm4, E = 2.0×105 MPa 이다.)
토목기사 2022년 2회 18번 문제 그림
  1. ① 22.5 mm
  2. ② 27.5 mm
  3. ③ 32.5 mm
  4. ④ 37.5 mm
정답 확인

정답 ④

19번
그림과 같이 연결부에 두 힘 50kN과 20kN이 작용한다. 평 형을 이루기 위한 두 힘 A와 B의 크기는?
  1. ① A = 10 kN, B = 50 + √3 kN
  2. ② A = 50 + √3 kN, B = 10 kN
  3. ③ A = 10√3 kN, B = 60 kN
  4. ④ A = 60 kN, B = 10√3 kN
정답 확인

정답 ③

21번
다음 중 완화곡선의 종류가 아닌 것은?
  1. ① 렘니스케이트 곡선
  2. ② 클로소이드 곡선
  3. ③ 3차 포물선
  4. ④ 배향 곡선
정답 확인

정답 ④

22번
그림과 같이 교호수준측량을 실시한 결과가 a1 = 0.63m, a2 = 1.25m, b1 = 1.15m, b2 = 1.73m 이었다면, B점의 표 고는? (단, A의 표고 = 50.00m)
토목기사 2022년 2회 22번 문제 그림
  1. ① 49.50m
  2. ② 50.00m
  3. ③ 50.50m
  4. ④ 51.00m
정답 확인

정답 ①

23번
수심 h인 하천의 수면으로부터 0.2h, 0.4h, 0.6h, 0.8h 인 곳에서 각각의 유속을 측정하여 0.562m/s, 0.521m/s, 0.497m/s, 0.364m/s의 결과를 얻었다면 3점법을 이용한 평 균유속은?
  1. ① 0.474 m/s
  2. ② 0.480 m/s
  3. ③ 0.486 m/s
  4. ④ 0.492 m/s
정답 확인

정답 ②

24번
GNSS 다중주파수(multi-frequency)를 채택하고 있는 가장 큰 이유는?
  1. ① 데이터 취득 속도의 향상을 위해
  2. ② 대류권지연 효과를 제거하기 위해
  3. ③ 다중경로오차를 제거하기 위해
  4. ④ 전리층지연 효과의 제거를 위해
정답 확인

정답 ④

25번
측점간의 시통이 불필요하고 24시간 상시 높은 정밀도로 3 차원 위치측정이 가능하며, 실시간 측정이 가능하여 항법용 으로도 활영되는 측량방법은?
  1. ① NNSS 측량
  2. ② GNSS 측량
  3. ③ VLBI 측량
  4. ④ 토털스테이션 측량
정답 확인

정답 ②

26번
어떤 측선의 길이를 관측하여 다음 표와 같은 결과를 얻었 다면 최학값은?
토목기사 2022년 2회 26번 문제 그림
  1. ① 40.530m
  2. ② 40.531m
  3. ③ 40.532m
  4. ④ 40.533m
정답 확인

정답 ③

27번
그림과 같은 구역을 심프슨 제1법칙으로 구한 면적은? (단, 각 구간의 지거는 1m로 동일하다.)
토목기사 2022년 2회 27번 문제 그림
  1. ① 14.20 m2
  2. ② 14.90 m2
  3. ③ 15.50 m2
  4. ④ 16.00 m2
정답 확인

정답 ②

28번
단곡선을 설치할 때 곡선반지름이 250m, 교각이 116°23′, 곡선시점까지의 추가거리가 1146m 일 때 시단현의 편각은? (단, 중심말뚝 간격=20m)
  1. ① 0° 41′ 15″
  2. ② 1° 15′ 36″
  3. ③ 1° 36′ 15″
  4. ④ 2° 54′ 51″
정답 확인

정답 ③

29번
그림과 같은 트레버스에서 AL의 방위각이 29° 40′ 15″, BM 의 방위각이 320° 27′ 12″, 교각의 총합이 1190° 47′ 32″ 일 때 각관측 오차는?
  1. ① 45″
  2. ② 35″
  3. ③ 25″
  4. ④ 15″
정답 확인

정답 ②

30번
지형측량을 할 때 기본 삼각점만으로는 기준점이 부족하여 추가로 설치하는 기준점은?
  1. ① 방향전환점
  2. ② 도근점
  3. ③ 이기점
  4. ④ 중간점
정답 확인

정답 ②

31번
지구반지름이 6370km 이고 거리의 허용오차가 1/105 이면 평면측량으로 볼 수 있는 범위의 지름은?
  1. ① 약 69km
  2. ② 약 64km
  3. ③ 약 36km
  4. ④ 약 22km
정답 확인

정답 ①

32번

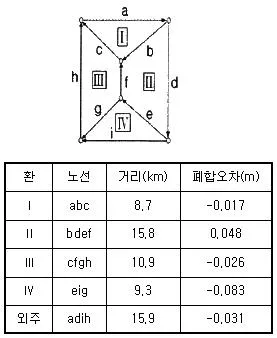

그림과 같은 수준망을 각각의 환에 따라 폐합오차를 구한 결과가 표와 같고 폐합오차의 한계가 ±1.0√S cm 일 때 우 선적으로 제 관측할 필요가 있는 노선은? (단, S : 거리 [km])
토목기사 2022년 2회 32번 문제 그림
  1. ① e노선
  2. ② f노선
  3. ③ g노선
  4. ④ h노선
정답 확인

정답 ①

33번
수준측량에서 발생하는 오차에 대한 설명으로 틀린 것은?
  1. ① 기계의 조정에 의해 발생하는 오차는 전시와 후시의 거 리를 같게 하여 소거할 수 있다.
  2. ② 삼각수준측량은 대지역을 대상으로 하기 때문에 곡률오 차와 굴절오차는 그 양이 상쇄되어 고려하지 않는다.
  3. ③ 표척의 영눈금 오차는 출발점의 표척을 도착점에서 사용 하여 소거할 수 있다.
  4. ④ 기포의 수평조정이나 표척면의 읽기는 육안으로 한계가 있으나 이로 인한 오차는 일반적으로 허용오차 범위 안 에 들 수 있다.
정답 확인

정답 ②

34번
그림과 같은 관측결과 θ = 30° 11′ 00″, S = 1000m 일 때 C점의 X좌표는? (단, AB의 방위각 = 89° 49′ 00″, A점의 X좌표 = 1200m)
토목기사 2022년 2회 34번 문제 그림
  1. ① 700.00m
  2. ② 1203.20m
  3. ③ 2064.42m
  4. ④ 2066.03m
정답 확인

정답 ①

36번
노선 설치 방법 중 좌표법에 의한 설치방법에 대한 설명으 로 틀린 것은?
  1. ① 토탈스테이션, GPS 등과 같은 장비를 이용하여 측점을 위치시킬 수 있다.
  2. ② 좌표법에 의한 노선의 설치는 다른 방법보다 지형의 굴 곡이나 시통 등의 문제가 적다.
  3. ③ 좌표법은 평면곡선 및 종단곡선의 설치요소를 동시에 위 치시킬 수 있다.
  4. ④ 평면적인 위치의 측설을 수행하고 지형표고를 관측하여 종단면도를 작성할 수 있다.
정답 확인

정답 ③

37번
다각측량에서 각 측량의 기계적 오차 중 시준축과 수평축이 직교하지 않아 발생하는 오차를 처리하는 방법으로 옳은 것 은?
  1. ① 망원경을 정위와 반위로 측정하여 평균값을 취한다.
  2. ② 배각법으로 관측을 한다.
  3. ③ 방향각법으로 관측을 한다.
  4. ④ 편심관측을 하여 귀심계산을 한다.
정답 확인

정답 ①

38번
30m당 0.03m가 짧은 줄자를 사용하여 정사각형 토지와 한 변을 측정한 결과 150m이었다면 면적에 대한 오차는?
  1. ① 41 m2
  2. ② 43 m2
  3. ③ 45 m2
  4. ④ 47 m2
정답 확인

정답 ③

39번
지성선에 관한 설명으로 옳지 않은 것은?
  1. ① 철(凸)선은 능선 또는 분수선이라고 한다.
  2. ② 경사변환선이란 동일 방향의 경사면에서 경사의 크기가 다른 두 면의 접합선이다.
  3. ③ 요(凹)선은 지표의 경사가 최대로 되는 방향을 표시한 선 으로 유하선이라고 한다.
  4. ④ 지성선은 지표면이 다수의 평면으로 구성되었다고 할 때 평면간 접합부, 즉 접선을 말하며 지세선이라고도 한다.
정답 확인

정답 ③

40번

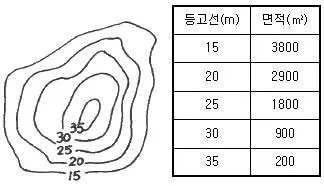

그림과 같은 지형에서 각 등고선에 쌓인 부분의 면적이 표 와 같을 때 각주공식에 의한 토량은? (단, 윗면은 평평한 것 으로 가정한다.)
토목기사 2022년 2회 40번 문제 그림
  1. ① 11400 m3
  2. ② 22800 m3
  3. ③ 33800 m3
  4. ④ 38000 m3
정답 확인

정답 ④

42번
침투능(infilration capacity)에 관한 설명으로 틀린 것은?
  1. ① 침투능은 토양조건과는 무관하다
  2. ② 침투능은 강우강도에 따라 변화한다.
  3. ③ 일반적으로 단위는 mm/h 또는 in/h로 표시된다.
  4. ④ 어떤 토양면을 통해 물이 침투할 수 있는 최대율을 말한 다.
정답 확인

정답 ①

43번
3차원 흐름의 연속방정식을 아래와 같은 형태로 나타낼 때 이에 알맞은 흐름의 상태는?
  1. ① 압축성 부정류
  2. ② 압축성 정상류
  3. ③ 비압축성 부정류
  4. ④ 비압축성 정상류
정답 확인

정답 ④

44번
지름 20cm의 원형단면 관수로에 물이 가득차서 흐를 때의 동수반경은?
  1. ① 5cm
  2. ② 10cm
  3. ③ 15cm
  4. ④ 20cm
정답 확인

정답 ①

45번
대수층의 두께 2.3m, 폭 1.0m일 때 지하수 유량은? (단, 지 하수류의 상·하류 두 지점 사이의 수두차 1.6m, 두 지점 사 이의 평균거리 360m, 투수계수 k=192m/day)
  1. ① 1.53 m3/day
  2. ② 1.80 m3/day
  3. ③ 1.96 m3/day
  4. ④ 2.21 m3/day
정답 확인

정답 ③

47번

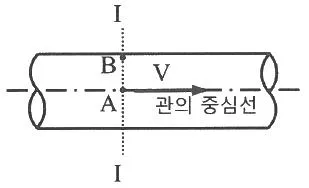

그림과 같이 원형관 중심에서 V의 유속으로 물이 흐르는 경 우에 대한 설명으로 틀린 것은? (단, 흐름은 층류로 가정한 다.)
토목기사 2022년 2회 47번 문제 그림
  1. ① 지점 A에서의 마찰력은 V2에 비례한다.
  2. ② 지점 A에서의 유속은 단면 평균유속의 2배다.
  3. ③ 지점 A에서 지점 B로 갈수록 마찰력은 커진다.
  4. ④ 유속은 지점 A에서 최대인 포물선 분포를 한다.
정답 확인

정답 ①

48번
어떤 유역에 다음 표와 같이 30분간 집중호우가 계속 되었 을 때, 지속기간 15분인 최대강우강도는?
  1. ① 64 mm/h
  2. ② 48 mm/h
  3. ③ 72 mm/h
  4. ④ 80 mm/h
정답 확인

정답 ③

49번
정지하고 있는 수중에 작용하는 정수압의 성질로 옳지 않은 것은?
  1. ① 정수압의 크기는 깊이에 비례한다.
  2. ② 정수압은 물체의 면에 수직으로 작용한다.
  3. ③ 정수압은 단위면적에 작용하는 힘의 크기로 나타낸다.
  4. ④ 한 점에 작용하는 정수압은 방향에 따라 크기가 다르다.
정답 확인

정답 ④

50번
단위유량도에 대한 설명으로 틀린 것은?
  1. ① 단위유량도의 정의에서 특정 단위시간은 1시간을 의미한 다.
  2. ② 일정기저시간가정, 비레가정, 중첩가정은 단위유량도의 3 대 기본가정이다.
  3. ③ 단위유량도의 정의에서 단위 유효우량은 유역 전 면적 상의 등가우량 깊이로 측정되는 특정량의 우량을 의미한 다.
  4. ④ 단위 유효우량은 유출량의 형태로 단위유량도상에 표시 되며, 단위유량도 아래의 면적은 부피의 차원을 가진다.
정답 확인

정답 ①

51번
한계수심에 대한 설명으로 옳지 않은 것은?
  1. ① 유량이 일정할 때 한계수심에서 비에너지가 최소가 된 다.
  2. ② 직사각형 단면 수로의 한계수심은 최소 비에너지의 2/3 이다.
  3. ③ 비에너지가 일정하면 한계수심으로 흐를 때 유량이 최대 가 된다.
  4. ④ 한계수심보다 수심이 작은 흐름이다 상류(常流)이고 큰 흐름이 사류(射流)이다.
정답 확인

정답 ④

52번
개수로 흐름의 도수현상에 대한 설명으로 틀린 것은?
  1. ① 비력과 비에너지가 최소인 수심은 근사적으로 같다.
  2. ② 도수 전·후의 수심 관계는 베르누이 정리로부터 구할 수 있다.
  3. ③ 도수는 흐름이 사류에서 상류로 바뀔 경우에만 발생 된 다.
  4. ④ 도수 전·후의 에너지 손실은 주로 불연속 수면 발생 때 문이다.
정답 확인

정답 ②

53번
단면 2m×2m, 높이 6m인 수조에 물이 가득 차 있을 때 이 수조의 바닥에 설치한 지름이 20cm인 오리피스로 배수시키 고자 한다. 수심이 2m가 될 때까지 배수하는데 필요한 시간 은? (단, 오리피스 유량계수 C=0.6, 중력가속도 g=9.8m/s2)
  1. ① 1분 39초
  2. ② 2분 36초
  3. ③ 2분 55초
  4. ④ 3분 45초
정답 확인

정답 ①

54번
정상류에 관한 설명으로 옳지 않은 것은?
  1. ① 유선과 유적선이 일치한다.
  2. ② 흐름의 상태가 시간에 따라 변하지 않고 일정하다.
  3. ③ 실제 개수로 내 흐름의 상태는 정상류가 대부분이다.
  4. ④ 정상류 흐름의 연속방정식은 질량보존의 법칙으로 설명 된다.
정답 확인

정답 ③

56번
완경사 수로에서 배수곡선(backwater curve)에 해당하는 수 면곡선은?
  1. ① 홍수 시 하천의 수면곡선
  2. ② 댐을 월류할 때의 수면곡선
  3. ③ 하천 단락부(段落部) 상류의 수면곡선
  4. ④ 상류 상태로 흐르는 하천에 댐을 구축했을 때 저수지 상 류의 수면곡선
정답 확인

정답 ④

57번
지하수의 연직분포를 크게 통기대와 포화대로 나눌 때, 통 기대에 속하지 않는 것은?
  1. ① 모관수대
  2. ② 중간수대
  3. ③ 지하수대
  4. ④ 토양수대
정답 확인

정답 ③

58번
하천의 수리모형실험에 주로 사용되는 상사법칙은?
  1. ① Weber의 상사법칙
  2. ② Cauchy의 상사법칙
  3. ③ Froude의 상사법칙
  4. ④ Reynolds의 상사법칙
정답 확인

정답 ③

59번
속도분포를 으로 나타낼 수 있을 때 바닥면에 서 0.5m 떨어진 높이에서의 속도경사(Velocity gradient)는? (단, v : m/sec, y : m)
토목기사 2022년 2회 59번 문제 그림
  1. ① 2.67 sec-1
  2. ② 3.36 sec-1
  3. ③ 2.67 sec-2
  4. ④ 3.36 sec-2
정답 확인

정답 ②

60번
수중에 잠겨 있는 곡면에 작용하는 연직분력은?
  1. ① 곡면에 의해 배제된 물의 무게와 같다.
  2. ② 곡면중심의 압력에 물의 무게를 더한 값이다.
  3. ③ 곡면을 밀면으로 하는 물기둥의 무게와 같다.
  4. ④ 곡면을 연직면상에 투영했을 때 그 투영면이 작용하는 정수압과 같다.
정답 확인

정답 ③

61번
프리텐션 PSC부재의 단면적이 200000 mm2 인 콘크리트 도심에 PS강선을 배치하여 초기의 긴장력(Pi)을 800kN 가하 였다. 콘크리트의 탄성변형에 의한 프리스트레스의 감소량 은? (단, 탄성계수비(n)은 6이다.)
  1. ① 12 MPa
  2. ② 18 MPa
  3. ③ 20 MPa
  4. ④ 24 MPa
정답 확인

정답 ④

62번

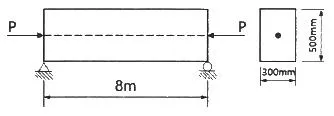

경간이 8m인 단순 지지된 프리스트레스트 콘크리트 보에서 등분포하중(고정하중과 활하중의 합)이 w=40kN/m 작용할 때 중앙 단면 콘크리트 하연에서의 응력이 0이 되려면 PS 강재에 작용되어야 할 프리스트레스 힘(P)은? (단, PS강재 는 단면 중심에 배치되어 있다.)
토목기사 2022년 2회 62번 문제 그림
  1. ① 1250 kN
  2. ② 1880 kN
  3. ③ 2650 kN
  4. ④ 3840 kN
정답 확인

정답 ④

63번
아래 그림과 같은 직사각형 단면의 단순보에 PS강재가 포물 선으로 배치되어 있다. 보의 중앙단면에서 일어나는 상연응 력(㉠) 및 하연응력(㉡)은? (단, PS강재의 긴장력은 3300kN 이고, 자중을 포함한 작용하중은 27kN/m 이다.)
  1. ① ㉠ : 21.21 MPa, ㉡ : 1.8 MPa
  2. ② ㉠ : 12.07 MPa, ㉡ : 0 MPa
  3. ③ ㉠ : 11.11 MPa, ㉡ : 3.00 MPa
  4. ④ ㉠ : 8.6 MPa, ㉡ : 2.45 MPa
정답 확인

정답 ③

64번
2방향 슬래브 설계 시 직접설계법을 적용하기 위해 만족하 여야 하는 사항으로 틀린 것은?
  1. ① 각 방향으로 3경간 이상이 연속되어야 한다.
  2. ② 슬래브 판들은 단변 경간에 대한 장변 경간의 비가 2 이 하인 직사각형이어야 한다.
  3. ③ 각 방향으로 연속한 받침부 중심간 경간차이는 긴 경간 의 1/3 이하이어야 한다.
  4. ④ 연속한 기둥 중심선을 기준으로 기둥의 어긋남은 그 방 향 경간의 20% 이하이어야 한다.
정답 확인

정답 ④

65번
옹벽의 설계 및 구조해석에 대한 설명으로 틀린 것은?
  1. ① 지반에 유발되는 최대 지반반력은 지반의 허용지지력을 초과할 수 없다.
  2. ② 전도에 대한 저항휨모멘트는 횡토압에 의한 전도모멘트 의 1.5배 이상이어야 한다.
  3. ③ 저판의 뒷굽판은 정확한 방법이 사용되지 않는 한, 뒷굽 판 상부에 재하되는 모든 하중을 지지하도록 설계하여야 한다.
  4. ④ 캔틸레버식 옹벽의 저판은 전면벽과의 접합부를 고정단 으로 간주한 켄틸레버로 가정하여 단면을 설계할 수 있 다.
정답 확인

정답 ②

66번
그림과 같은 띠철근 기둥에서 띠철근의 최대 수직간격은? (단, D10의 공칭직경은 9.5mm, D32의 공칭직경은 31.8mm 이다.)
토목기사 2022년 2회 66번 문제 그림
  1. ① 400mm
  2. ② 456mm
  3. ③ 500mm
  4. ④ 509mm
정답 확인

정답 ①

67번
강구조의 특징에 대한 설명으로 틀린 것은?
  1. ① 소성변형능력이 우수하다.
  2. ② 재료가 균질하여 좌굴의 영향이 낮다.
  3. ③ 인성이 커서 연성파괴를 유도할 수 있다.
  4. ④ 단위면적당 강도가 커서 자중을 줄일 수 있다.
정답 확인

정답 ②

68번
콘크리트와 철근이 일체가 되어 외력에 저항하는 철근콘크 리트 구조에 대한 설명으로 틀린 것은?
  1. ① 콘크리트와 철근의 부착강도가 크다.
  2. ② 콘크리트와 철근의 탄성계수는 거의 같다.
  3. ③ 콘크리트 속에 묻힌 철근은 거의 부식하지 않는다.
  4. ④ 콘크리트와 철근의 열에 대한 팽창계수는 거의 같다.
정답 확인

정답 ②

69번
폭이 300mm, 유효깊이가 500mm인 단철근 직사각형 보에 서 인장철근 단면적이 1700mm2 일 때 강도설계법에 의한 등가직사각형 압축응력블록의 깊이(a)는? (단, fck = 20MPa, fy = 300MPa 이다.)
  1. ① 50mm
  2. ② 100mm
  3. ③ 200mm
  4. ④ 400mm
정답 확인

정답 ②

70번
아래에서 설명하는 용어는?
토목기사 2022년 2회 70번 문제 그림
  1. ① 플랫 플레이트
  2. ② 플랫 슬래브
  3. ③ 리브 쉘
  4. ④ 주열대
정답 확인

정답 ①

72번
단변 : 장변 경간의 비가 1 : 2인 단순 지지된 2방향 슬래 브의 중앙점에 집중하중 P가 작용할 때 단변과 장변이 부담 하는 하중비(PS : PL)는? (단, PS : 단변이 부담하는 하중, PL : 장변이 부담하는 하중)
  1. ① 1 : 8
  2. ② 8 : 1
  3. ③ 1 : 16
  4. ④ 16 : 1
정답 확인

정답 ②

73번
보통중량콘크리트에서 압축을 받는 이형철근 D29(공칭지름 28.6mm)를 정착시키기 위해 소요되는 기본정착길이(lab)는? (단, fck = 35MPa, fy = 400MPa 이다.)
  1. ① 491.92 mm
  2. ② 483.43 mm
  3. ③ 464.09 mm
  4. ④ 450.38 mm
정답 확인

정답 ①

74번
철근콘크리트 부재의 전단철근에 대한 설명으로 틀린 것은?
토목기사 2022년 2회 74번 문제 그림
  1. ① 전단철근의 설계기준항복강도는 300MPa을 초과할 수 없 다.
  2. ② 주인장 철근에 30° 이상의 각도로 구부린 굽힘철근은 전 단철근으로 사용할 수 있다.
  3. ③ 최소 전단철근량은 보다 작지 않아야 한 다.
  4. ④ 부재축에 직각으로 배치된 전단철근의 간격은 d/2 이하, 또한 600mm 이하로 하여야 한다.
정답 확인

정답 ①

75번
폭 350mm, 유효깊이 500mm인 보에 설계기준항복강도 가 400MPa인 D13 철근을 인장 주철근에 대한 경사각(α)이 60° 인 U형 경사 스터럽으로 설치했을 때 전단보강철근의 공칭강도(Vs)는? (단, 스터럽 간격 s=250mm, D13 철근 1본 의 단면적은 127mm2 이다.)
  1. ① 201.4 kN
  2. ② 212.7 kN
  3. ③ 243.2 kN
  4. ④ 277.6 kN
정답 확인

정답 ④

77번
그림과 같이 지름 25mm의 구멍이 있는 판(plate)에서 인장 응력 검토를 위한 순폭은?
토목기사 2022년 2회 77번 문제 그림
  1. ① 160.4 mm
  2. ② 150 mm
  3. ③ 145.8 mm
  4. ④ 130 mm
정답 확인

정답 ③

78번
폭이 350mm, 유효깊이가 550mm인 직사각형 단면의 보에 서 지속하중에 의한 순간 처짐이 16mm일 때 1년 후 총 처 짐량은? (단, 배근된 인장철근량(As)은 2246mm2, 압축철근 량(As′)은 1284mm2 이다.)
  1. ① 20.5 mm
  2. ② 26.5 mm
  3. ③ 32.8 mm
  4. ④ 42.1 mm
정답 확인

정답 ③

79번
단철근 직사각형 보에서 fck = 32MPa인 경우, 콘크리트 등 가 직사각형 압축응력블록의 깊이를 나타내는 계수 β1은?
  1. ① 0.74
  2. ② 0.76
  3. ③ 0.80
  4. ④ 0.85
정답 확인

정답 ③

80번
폭이 300mm, 유효깊이가 500mm인 단철근직사각형 보에서 강도설계법으로 구한 균형 철근량은? (단, 등가 직사각형 압 축응력블록을 사용하며, fck = 35MPa, fy = 350MPa 이다.)
  1. ① 5285 mm2
  2. ② 5890 mm2
  3. ③ 6665 mm2
  4. ④ 7235 mm2
정답 확인

정답 ③

81번
4.75mm체(4번 체) 통과율이 90% 0.075mm체(200번 체) 통과율이 4%이고, D10 = 0.25mm, D30 = 0.6mm, D60 = 2mm 인 흙을 통일분류법으로 분류하면?
  1. ① GP
  2. ② GW
  3. ③ SP
  4. ④ SW
정답 확인

정답 ③

82번
그림과 같은 정사각형 기초에서 안전율을 3으로 할 때 Tezanghi의 공식을 사용하여 지지력을 구하고자 한다. 이때 한 변의 최소길이(B)는? (단, 물의 단위중량은 9.81 kN/m3, 점착력(c)은 60 kN/m2, 내부 마찰각(ø)은 0° 이고, 지지력계 수 Nc = 5.7, Nq = 1.0, Nγ = 0 이다.)
토목기사 2022년 2회 82번 문제 그림
  1. ① 1.12m
  2. ② 1.43m
  3. ③ 1.51m
  4. ④ 1.62m
정답 확인

정답 ①

83번
접지압(또는 지반반력)이 그림과 같이 되는 경우는?
토목기사 2022년 2회 83번 문제 그림
  1. ① 푸팅 : 강성, 기초지반 : 점토
  2. ② 푸팅 : 강성, 기초지반 : 모래
  3. ③ 푸팅 : 연성, 기초지반 : 점토
  4. ④ 푸팅 : 연성, 기초지반 : 모래
정답 확인

정답 ①

84번
지표면이 수평이고 옹벽의 뒷면과 흙과의 마찰각이 0° 인 연직옹벽에서 Coulomb 토압과 Rankine 토압은 어떤 관계 가 있는가? (단, 점착력은 무시한다.)
  1. ① Coulomb 토압은 항상 Rankine 토압보다 크다.
  2. ② Coulomb 토압과 Rankine 토압은 같다.
  3. ③ Coulomb 토압과 Rankine 토압보다 작다.
  4. ④ 옹벽의 형상과 흙의 상태에 따라 클 때도 있고 작을 때 도 있다.
정답 확인

정답 ②

85번
도로의 평판 재하 시험에서 1.25mm 침하량에 해당하는 하 중 강도가 250kN/m2 일 때 지반반력 계수는?
  1. ① 100 MN/m3
  2. ② 200 MN/m3
  3. ③ 1000 MN/m3
  4. ④ 2000 MN/m3
정답 확인

정답 ②

86번
다음 지반 개량공법 중 연약한 점토지반에 적합하지 않은 것은?
  1. ① 프리로딩 공법
  2. ② 샌드 드레인 공법
  3. ③ 페이퍼 드레인 공법
  4. ④ 바이브로 플로테이션 공법
정답 확인

정답 ④

87번
표준관입시험(S.P.T) 결과 N값이 25이었고, 이때 채취한 교 란시료로 입도시험을 한 결과 입자가 둥글고, 입도분포가 불량할 때 Dunham의 공식으로 구한 내부 마찰각(ø)은?
  1. ① 32.3°
  2. ② 37.3°
  3. ③ 42.3°
  4. ④ 48.3°
정답 확인

정답 ①

88번
현장에서 완전히 포화되었던 시료라 할지라도 시료 채취 시 기포가 형성되어 포화도가 저하될 수 있다. 이 경우 생성된 기포를 원상태로 용해시키기 위해 작용시키는 압력을 무엇 이라고 하는가?
  1. ① 배압(back pressure)
  2. ② 축차응력(deviator stress)
  3. ③ 구속압력(confined pressure)
  4. ④ 선행압밀압력(preconsolidation pressure)
정답 확인

정답 ①

89번
그림과 같은 지반에서 하중으로 인하여 수직응력(△σ1)이 100kN/m2 증가되고 수평응력(△σ3)이 50kN/m2 증가되었다 면 간극수압은 얼마나 증가되었는가? (단, 간극수압계수 A=0.5이고, B=1 이다.)
토목기사 2022년 2회 89번 문제 그림
  1. ① 50 kN/m2
  2. ② 75 kN/m2
  3. ③ 100 kN/m2
  4. ④ 125 kN/m2
정답 확인

정답 ②

90번
어떤 점토지반에서 베인 시험을 실시하였다. 베인의 지름이 50mm, 높이가 100mm, 파괴 시 토크가 59 N·m 일 때 이 점토의 점착력은?
  1. ① 129 kN/m2
  2. ② 157 kN/m2
  3. ③ 213 kN/m2
  4. ④ 276 kN/m2
정답 확인

정답 ①

91번
그림과 같이 동일한 두께의 3층으로 된 수평모래층이 있을 때 토층에 수직한 방향의 평균투수계수(kv)는?
  1. ① 2.38×10-3 cm/s
  2. ② 3.01×10-4 cm/s
  3. ③ 4.56×10-4 cm/s
  4. ④ 5.60×10-4 cm/s
정답 확인

정답 ③

92번
Terzangi의 1차 압밀에 대한 설명으로 틀린 것은?
  1. ① 압밀방정식은 점토 내에 발생하는 과잉간극수압의 변화 를 시간과 배수거리에 따라 나타낸 것이다.
  2. ② 압밀방정식을 풀면 압밀도를 시간계수의 함수로 나타낼 수 있다.
  3. ③ 평균압밀도는 시간에 따른 압밀침하량을 최종압밀침하량 으로 나누면 구할 수 있다.
  4. ④ 압밀도는 배수거리에 비례하고, 압밀계수에 반비례 한다.
정답 확인

정답 ④

93번
흙의 다짐에 대한 설명으로 틀린 것은?
  1. ① 다짐에 의하여 간극이 작아지고 부착력이 커져서 역학적 강도 및 지지력은 증대하고, 압축성, 흡수성 및 투수성은 감소한다.
  2. ② 점토를 최적함수비보다 약간 건조측의 함수비로 다지면 면모구조를 가지게 된다.
  3. ③ 점토를 최적함수비보다 약간 습윤측에서 다지면 투수계 수가 감소하게 된다.
  4. ④ 면모구조를 파괴시키지 못할 정도의 작은 압력으로 점토 시료를 압밀할 경우 건조측 다짐을 한 시료가 습윤측 다 짐을 한 시료보다 압축성이 크게 된다.
정답 확인

정답 ④

94번
3층 구조로 구조결합 사이에 치환성 양이온이 있어서 활성 이 크고, 시트(sheet) 사이에 물이 들어가 팽창·수축이 크 고, 공학적 안정성이 약한 점토 광물은?
  1. ① sand
  2. ② illite
  3. ③ kaolinite
  4. ④ montmorillonite
정답 확인

정답 ④

95번
간극비 e1 = 0.80 인 어떤 모래의 투수계수가 k1 = 8.5×10-2 cm/s 일 때, 이 모래를 다져서 간극비를 e2 = 0.57 로 하면 투수계수 k2는?
  1. ① 4.1×10-1 cm/s
  2. ② 8.1×10-2 cm/s
  3. ③ 3.5×10-2 cm/s
  4. ④ 8.5×10-3 cm/s
정답 확인

정답 ③

96번
사면안정 해석방법에 대한 설명으로 틀린 것은?
  1. ① 일체법은 활동면 위에 있는 흙덩어리를 하나의 물체로 보고 해석하는 방법이다.
  2. ② 마찰원법은 점착력과 마찰각을 동시에 갖고 있는 균질한 지반에 적용된다.
  3. ③ 절편법은 활동면 위에 있는 흙을 여러 개의 절편으로 분 할하여 해석하는 방법이다.
  4. ④ 절편법은 흙이 균질하지 않아도 적용이 가능하지만, 흙 속에 간극수압이 있을 경우 적용이 불가능하다.
정답 확인

정답 ④

97번
그림과 같이 지표면에 집중하중이 작용할 때 A점에서 발생 하는 연직응력의 증가량은?
  1. ① 0.21 kN/m2
  2. ② 0.24 kN/m2
  3. ③ 0.27 kN/m2
  4. ④ 0.30 kN/m2
정답 확인

정답 ①

98번
지표에 설치된 3m×3m의 정사각형 기초에 80kN/m2 의 등 분포하중이 작용할 때, 지표면 아래 5m 깊이에서의 연직응 력의 증가량은? (단, 2:1 분포법을 사용한다.)
  1. ① 7.15 kN/m2
  2. ② 9.20 kN/m2
  3. ③ 11.25 kN/m2
  4. ④ 13.10 kN/m2
정답 확인

정답 ③

99번
다음 연약지반 개량공법 중 일시적인 개량공법은?
  1. ① 치환 공법
  2. ② 동결 공법
  3. ③ 약액주입 공법
  4. ④ 모래다짐말뚝 공법
정답 확인

정답 ②

100번
연약지반에 구조물을 축조할 때 피에조미터를 설치하여 과 잉간극수압의 변화를 측정한 결과 어떤 점에서 구조물 축 조 직후 과잉간극수압이 100 kN/m2 이었고, 4년 후에 20 kN/m2 이었다. 이때의 압밀도는?
  1. ① 20%
  2. ② 40%
  3. ③ 60%
  4. ④ 80%
정답 확인

정답 ④

101번
1인1평균급수량에 대한 일반적인 특징으로 옳지 않은 것 은?
  1. ① 소도시는 대도시에 비해서 수량이 크다.
  2. ② 공업이 번성한 도시는 소도시보다 수량이 크다.
  3. ③ 기온이 높은 지방이 추운 지방보다 수량이 크다.
  4. ④ 정액급수의 수도는 계량급수의 수도보다 소비수량이 크 다.
정답 확인

정답 ①

102번
침전지의 수심이 4m이고 체류시간이 1시간일 때 이 침전 지의 표면부하율(Surface loading rate)은?
  1. ① 48 m3/m2·d
  2. ② 72 m3/m2·d
  3. ③ 96 m3/m2·d
  4. ④ 108 m3/m2·d
정답 확인

정답 ③

103번
인구가 10000명인 A시에 폐수 배출시설 1개소가 설치될 계획이다. 이 폐수 배출시설의 유량은 200m3/d 이고 평균 BOD 배출농도는 500 gBOD/m3 이다. 이를 고려하여 A시 에 하수종말처리장을 신설할 때 적합한 최소 계획인구수 는? (단, 하수종말처리장 건설 시 1인 1일 BOD 부하량은 50 gBOD/인∙d 로 한다.)
  1. ① 10000명
  2. ② 12000명
  3. ③ 14000명
  4. ④ 16000명
정답 확인

정답 ②

104번
우수관로 및 합류식관로 내에서의 부유물 침전을 막기 위 하여 계획우수량에 대하여 요구되는 최소 유속은?
  1. ① 0.3 m/s
  2. ② 0.6 m/s
  3. ③ 0.8 m/s
  4. ④ 1.2 m/s
정답 확인

정답 ③

105번
어느 A시에 장래 2030년의 인구추정 결과 85000명으로 추산되었다. 계획년도의 1인 1일당 평균급수량을 380L, 급 수보급률을 95%로 가정할 때 계획년도의 계획 1일 평균급 수량은?
  1. ① 30685 m3/d
  2. ② 31205 m3/d
  3. ③ 31555 m3/d
  4. ④ 32305 m3/d
정답 확인

정답 ①

106번
정수처리 시 트리할로메탄 및 곰팡이 냄새의 생성을 최소 화하기 위해 침전지가 여과지 사이에 염소제를 주입하는 방법은?
  1. ① 전염소처리
  2. ② 중간염소처리
  3. ③ 후염소처리
  4. ④ 이중염소처리
정답 확인

정답 ②

107번
하수도의 관로계획에 대한 설명으로 옳은 것은?
  1. ① 오수관로는 계획1일평균오수량을 기준으로 계획한다.
  2. ② 관로의 역사이펀을 많이 설치하여 유지관리 측면에서 유 리하도록 계획한다.
  3. ③ 합류식에서 하수의 차집관로는 우천 시 계획오수량을 기 준으로 계획한다.
  4. ④ 오수관로와 우수관로가 교차하여 역사이펀을 피할 수 없 는 경우는 우수관로를 역사이펀으로 하는 것이 바람직하 다.
정답 확인

정답 ③

108번
지름 400mm, 길이 1000m인 원형 철근 콘크리트 관에 물 이 가득 차 흐르고 있다. 이 관로 시점의 수두가 50m 라 면 관로 종점의 수압(kgf/cm2)은? (단, 손실수두는 마찰손 실 수두만을 고려하며 마찰계수(f) = 0.05, 유속은 Manning 공식을 이용하여 구하고 조도계수(n) = 0.013, 동수경사(I) = 0.001 이다.)
  1. ① 2.92 kgf/cm2
  2. ② 3.28 kgf/cm2
  3. ③ 4.83 kgf/cm2
  4. ④ 5.31 kgf/cm2
정답 확인

정답 ③

109번
교차연결(cross connection)에 대한 설명으로 옳은 것은?
  1. ① 2개의 하수도관이 90°로 서로 연결된 것을 말한다.
  2. ② 상수도관과 오염된 오수관이 서로 연결된 것을 말한다.
  3. ③ 두 개의 하수관로가 교차해서 지나가는 구조를 말한다.
  4. ④ 상수도관과 하수도관이 서로 교차해서 지나가는 것을 말 한다.
정답 확인

정답 ②

110번
슬러지 농축과 탈수에 대한 설명으로 틀린 것은?
  1. ① 탈수는 기계적 방법으로 전공여과, 가압여과 및 원심탈 수법 등이 있다.
  2. ② 농축은 매립이나 해양투기를 하기 전에 슬러지 용적을 감소시켜 준다.
  3. ③ 농축은 자연의 중력에 의한 방법이 가장 간단하며 경제 적인 처리 방법이다.
  4. ④ 중력식 농축조에 슬러지 제거기 설치 시 탱크바닥의 기 울기는 1/10 이상이 좋다.
정답 확인

정답 ④

111번
송수시설에 대한 설명으로 옳은 것은?
  1. ① 급수관, 계량기 등이 붙어 있는 시설
  2. ② 정수장에서 배수지까지 물을 보내는 시설
  3. ③ 수원에서 취수한 물을 정수장까지 운반하는 시설
  4. ④ 정수 처리된 물을 소요수량만큼 수요자에게 보내는 시설
정답 확인

정답 ②

112번
압력식 하수도 수집 시스템에 대한 특징 틀린 것은?
  1. ① 얕은 층으로 매설할 수 있다.
  2. ② 하수를 그라인더 펌프에 의해 압송한다.
  3. ③ 광범위한 지형 조건 등에 대응할 수 있다.
  4. ④ 유지관리가 비교적 간편하고, 일반적으로는 유리관리비 용이 저렴하다.
정답 확인

정답 ④

113번
pH가 5.6에서 4.3으로 변화할 때 수소이온 농도는 약 몇 배가 되는가?
  1. ① 약 13배
  2. ② 약 15배
  3. ③ 약 17배
  4. ④ 약 20배
정답 확인

정답 ④

114번
하수처리계획 및 재이용계획을 위한 계획오수량에 대한 설 명으로 옳은 것은?
  1. ① 지하수량은 계획1일평균오수량의 10~20%로 한다.
  2. ② 계획1일평균오수량은 계획1일최대오수량의 70~80%를 표준으로 한다.
  3. ③ 합류식에서 우천 시 계획오수량은 원칙적으로 계획1일평 균오수량의 3배 이상으로 한다.
  4. ④ 계획1일최대오수량은 계획시간최대오수량을 1일의 수량 으로 환산하여 1.3~1.8배를 표준으로 한다.
정답 확인

정답 ②

115번
배수관망의 구성방식 중 격자식과 비교한 수지상식의 설명 으로 틀린 것은?
  1. ① 수리계산이 간단하다.
  2. ② 사고 시 단수구간이 크다.
  3. ③ 제수벨브를 많이 설치해야 한다.
  4. ④ 관의 말단부에 물이 정체되기 쉽다.
정답 확인

정답 ③

116번
슬러지 처리의 목표로 옳지 않은 것은?
  1. ① 중금속 처리
  2. ② 병원균의 처리
  3. ③ 슬러지의 생화학적 안정화
  4. ④ 최종 슬러지 부피의 감량화
정답 확인

정답 ①

117번
합류식과 분류식에 대한 설명으로 옳지 않은 것은?
  1. ① 분류식의 경우 관로 내 퇴적은 적으나 수세효과는 기대 할 수 없다.
  2. ② 합류식의 경우 일정량 이상이 되면 우천 시 오수가 월류 한다.
  3. ③ 합류식의 경우 관경이 커지기 때문에 2계통인 분류식보 다 건설비용이 많이 든다.
  4. ④ 분류식의 경우 오수와 우수를 별개의 관로로 배제하기 때문에 오수의 배제계획이 합리적이다.
정답 확인

정답 ③

118번
하수의 고도처리에 있어서 질소와 인을 동시에 제거하기 어려운 공법은?
  1. ① 수정 phostrip 공법
  2. ② 막분리 활성슬러지법
  3. ③ 혐기무산소호기조합법
  4. ④ 응집제병용형 생물학적 질소제거법
정답 확인

정답 ②

119번
저수지에서 식물성 플랑크톤의 과도성장에 따라 부영양화 가 발생될 수 있는데, 이에 대한 가장 일반적인 지표기준 은?
  1. ① COD 농도
  2. ② 색도
  3. ③ BOD와 DO 농도
  4. ④ 투명도(Secchi disk depth)
정답 확인

정답 ④

120번
정수장의 소독 시 처리수량이 10000m3/d 인 정수장에서 염소를 5mg/L의 농도로 주입할 경우 잔류염소농도가 0.2mg/L이었다, 염소요구량은? (단, 염소의 순도는 80% 이다.)
  1. ① 24 kg/d
  2. ② 30 kg/d
  3. ③ 48 kg/d
  4. ④ 60 kg/d 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요. 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120
정답 확인

정답 ④

이전 회차2022년 1회

토목기사의 다른 회차

2022년 2회
2022-04-24 · 107문항
2022년 1회
2022-03-05 · 111문항
2021년 3회
2021-08-14 · 118문항
2021년 2회
2021-05-15 · 107문항
2021년 1회
2021-03-07 · 112문항
2020년 3회
2020-09-26 · 109문항
2020년 2회
2020-08-22 · 111문항
2020년 1회
2020-06-06 · 115문항
2019년 3회
2019-08-04 · 111문항
2019년 2회
2019-04-27 · 113문항
2019년 1회
2019-03-03 · 110문항
2018년 3회
2018-08-19 · 110문항
2018년 2회
2018-04-28 · 110문항
2018년 1회
2018-03-04 · 116문항
2017년 3회
2017-09-23 · 110문항
2017년 2회
2017-05-07 · 109문항
2017년 1회
2017-03-05 · 107문항
2016년 2회
2016-10-01 · 113문항
2016년 1회
2016-05-08 · 112문항
