토목기사 2016년 2회 기출문제

2016-10-01 시행 · 113문항

이 회차 문제 풀기 →

1번

반지름이 r인 중실축(中實軸)과, 바깥 반지름이 r이고 안쪽 반 지름이 0.6r인 중공충(中空軸)이 동일 크기의 비틀림 모멘트 를 받고 있다면 중실축(中實軸):중공충(中空軸)의 최대 전단응 력비는?

① 1:1.28
② 1:1.24
③ 1:1.20
④ 1:1.15

정답 확인

정답 ④

3번

그림에서 직사각형의 도심축에 대한 단면상승 모멘트 Ixy의 크기는?

① 576cm4
② 256cm4
③ 142cm4
④ 0cm4

정답 확인

정답 ④

4번

길이가 3m이고 가로 20cm, 세로30cm인 직사각형 단면의 기둥이 있다. 좌굴응력을 구하기 위한 이 기둥의 세장비는?

① 34.6
② 43.3
③ 52.0
④ 40.7

정답 확인

정답 ③

5번

다음의 단순보에서 A점의 반력이 B점의 반력의 3배가 되기 위한 거리는 x는 얼마인가?

① 3.75m
② 5.04m
③ 6.06m
④ 6.66m

정답 확인

정답 ③

6번

아래 그림과 같은 라멘구조물에서 A점의 반력 는?

① 3t
② 4.5t
③ 6t
④ 9t

정답 확인

정답 ④

9번

균질한 단면봉이 그림과 같이 P1, P2, P3의 하중을 B, C, D 점에서 받고 있다. 각 구간의 거리 a=1.0m, b=0.5m, c=0.5m이고, P2=10t, P3=4t의 하중이 작용할 때 D점에서의 수직방향 변위가 일어나지 않기 위한 하중 P1은?

① 21t
② 22t
③ 23t
④ 24t

정답 확인

정답 ③

10번

그림의 보에서 지점 B의 휨모멘트는? (단, EI는 일정하다.)

① -6.75t∙m
② -9.75t∙m
③ -12t∙m
④ -16.5t∙m

정답 확인

정답 ②

11번

그림의 트러스에서 a부재의 부재력은?

① 13.5t(인장)
② 17.5t(인장)
③ 13.5t(압축)
④ 17.5r(압축)

정답 확인

정답 ③

12번

다음의 그림에 있는 연속보의 B점에서의 반력을 구하면? ( E=2.1×106kg/cm2, I=1.6×104cm4))

① 6.3t
② 7.5t
③ 9.7t
④ 10.1t

정답 확인

정답 ②

14번

다음 중에서 정(+)과 부(-)의 값을 모두 갖는 것은?

① 단면계수
② 단면2차모멘트
③ 단면상승모멘트
④ 단면 회전반지름

정답 확인

정답 ③

15번

그림과 같이 두 개의 나무판이 못으로 조림된 T형 보에서 단면에 작용하는 전단력 (V)이 155kg이고 한 개의 못이 전 단력 70kg을 전달할 경우 못의 허용 최대 간격은 약 얼마인 가? (단, 1135.0cm)

① 7.5cm
② 8.2cm
③ 8.9cm
④ 9.7cm

정답 확인

정답 ②

16번

다음 그림과 같은 단순보에 이동하중이 작용하는 경우 절대 최대 휨모멘트는 얼마인가?

① 17.64t∙m
② 16.72t∙m
③ 16.20t∙m
④ 12.51t∙m

정답 확인

정답 ①

18번

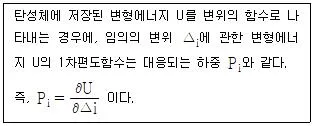

아래의 표에서 설명하는 것은?

① Castigliano의 제1정리
② Castigliano의 제2정리
③ 가상일의 원리
④ 공액보법

정답 확인

정답 ①

19번

다음 그림과 같은 r=4m인 3힌지 원호아치에서 지점 A에서 2m 떨어진 E점의 휨모멘트의 크기는 약 얼마인가?

① 0.613t∙m
② 0.732t∙m
③ 0.827t∙m
④ 0.916t∙m

정답 확인

정답 ②

20번

그림의 AC, BC 에 작용하는 힘 FAC, FBC 의 크기는?

① FAC=10t, FBC=8.66t
② FAC=8.66t, FBC=5t
③ FAC=5t, FBC=8.66t
④ FAC=5t, FBC=17.32t

정답 확인

정답 ③

21번

초점거리 20cm인 카메라로 경사 30°로 촬영된 사진 상에서 연지점 m과 등각점 j와의 거리는?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세 한 내용은 해설을 참고하세요.)

① 33.6mm
② 43.6mm
③ 53.6mm
④ 63.66mm

정답 확인

정답 ③

22번

하천측량에 대한 설명 중 옳지 않은 것은?

① 하천측량시 처음에 할 일은 도상조사로서 유로상황, 지 역면적, 지형지물, 토지이용 상황 등을 조사하여야 한다.
② 심천측량은 하천의 수심 및 유수부분의 하저사항을 조사 하고 횡단면도를 제작하는 측량을 말한다.
③ 하천측량에서 수준측량을 할 때의 거리표는 하천의 중심 에 직각방향으로 설치한다.
④ 수위관측소의 위치는 지천의 합류점 및 분류점으로서 수 위의 변화가 뚜렷한 곳이 적당하다.

정답 확인

정답 ④

23번

등고선의 성질에 대한 설명으로 옳지 않은 것은?

① 동일 등고선산의 모든 점은 기준면으로부터 같은 높이에 있다.
② 지표면의 경사가 같을 때는 등고선의 간격은 같고 평행 하다.
③ 등고선은 도면 내 또는 밖에서 반드시 폐합한다.
④ 높이가 다른 두 등고선은 절대로 교차하지 않는다.

정답 확인

정답 ④

24번

수준측량에 관한 설명으로 옳은 것은?

① 수준측량에서는 빛의 굴절에 의하여 물체가 실제로 위치 하고 있는 곳보다 더욱 낮게 보인다.
② 삼각수준측량은 토털스테이션을 사용하여 연직각과 거리 를 동시에 관측하므로 레벨측량보다 정확도가 높다.
③ 수평한 시준선을 얻기 위해서는 시준선과 기포관 축은 서로 나란하여야 한다.
④ 수준측량의 시준 오차를 줄이기 위하여 기준점과의 구심 작업에 신중을 기울여야 한다.

정답 확인

정답 ③

25번

수준측량에서 발새할 수 있는 정오차에 해당하는 것은?

① 표척을 잘못 뽑아 발생되는 읽음오차
② 광선의 굴절에 의한 오차
③ 관측자의 시력 불완전에 의한 오차
④ 태양의 광선, 바람, 습도 및 온도의 순간변화에 의해 발 생되는 오차

정답 확인

정답 ②

26번

완화곡선에 대한 설명으로 틀린 것은?

① 단위 클로소이드란 매개 변수 A가 1인, 즉 R×L=1의 관 계에 있는 클로소이드다.
② 완화곡선의 접선은 시점에서 직선에, 종점에서 원호에 접한다.
③ 클로소이드의 형식 중 S형은 복심곡선 사이에 클로소이 드를 삽입한 것이다.
④ 캔트(Cant)는 원심력 때문에 발생하는 불리한 점을 제거 하기 위해 두는 편경사이다.

정답 확인

정답 ③

27번

그림과 같은 도로 횡단면도의 단면적은? (단, O을 원점으로 하는 좌표(x, y)의 단위:[m])

① 94m2
② 98m2
③ 102m2
④ 106m2

정답 확인

정답 ③

28번

지리정보시스템(GIS) 데이터의 형식 중에서 벡터형식의 객 체자료 유형이 아닌 것은?

① 격자(Cell)
② 점(Point)
③ 선(Line)
④ 면(Polygon)

정답 확인

정답 ①

29번

평탄지를 1:25000으로 촬영한 수직사진이 있다. 이때의 초 점거리 10cm, 사진의 크기 23cm×23cm, 종중복도 60%, 횡중복도 30% 일 때 기선고도비는?(관련 규정 개정전 문제 로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

① 0.92
② 1.09
③ 1.21
④ 1.43

정답 확인

정답 ①

30번

대단위 신도시를 건설하기 위한 넓은 지형의 정지 공사에서 토량을 계산하고자 할 때 가장 적당한 방법은?

① 점고법
② 비례중앙법
③ 양단면 평균법
④ 각주공식에 의한 방법

정답 확인

정답 ①

31번

표준길이보다 5mm가 늘어나 있는 50m 강철줄자로 250m×250m인 정사각형 토지를 측량하였다면 이 토지의 실제면적은?

① 62487.50m2
② 62493.75m2
③ 62506.25m2
④ 62512.50m2

정답 확인

정답 ④

32번

정확도 1/5000을 요구하는 50m 거리 측량에서 경사거리를 측정하여도 허용되는 두 점간의 최대 높이차는?

① 1.0m
② 1.5m
③ 2.0m
④ 2.5m

정답 확인

정답 ①

33번

A와 B의 좌표가 다음과 같을 때 측선 AB의 방위각은?

① 5° 23' 15“
② 185° 15' 23“
③ 185° 23' 15“
④ 5° 15' 22“

정답 확인

정답 ④

34번

어느 각을 관측한 결과가 다음과 같을 때, 최화값은? (단, 괄호 안의 숫자는 경중률)

① 73°40' 10.2“
② 73°40' 11.6“
③ 73°40' 13.7“
④ 73°40' 15.1“

정답 확인

정답 ③

35번

단곡선 설치에 있어서 교각 I=60°, 반지름 R=200m, 곡선의 시점 B.C.=No.8+15m일 때 종단현에 대한 편각은? (단, 중 심말뚝의 간격은 20m 이다.)

① 0°38' 10“
② 0°42' 58“
③ 1°16' 20“
④ 2°51' 53“

정답 확인

정답 ①

36번

지형을 표시하는 방법 중에서 짧은 선으로 지표의 기복을 나타내는 방법은?

① 점고법
② 영선법
③ 단채법
④ 등고선법

정답 확인

정답 ②

37번

수심이 H인 하천의 유속을 3점법에 의해 관측할 때, 관측 위치로 옳은 것은?

① 수면에서 0.1H, 0.5H, 0.9H가 되는 지점
② 수면에서 0.2H, 0.6H, 0.8H가 되는 지점
③ 수면에서 0.3H, 0.5H, 0.7H가 되는 지점
④ 수면에서 0.4H, 0.5H, 0.9H가 되는 지점

정답 확인

정답 ②

38번

GNSS 측량에 대한 설명으로 옳지 않은 것은?

① 3차원 공간 계측이 가능하다.
② 기상의 영향을 거의 받지 않으며 야간에도 측량이 가능 하다.
③ Bessel 타원체를 기준으로 경위도 좌표를 수집하기 때문 에 좌표정밀도가 높다.
④ 기선 결정의 경우 두 측점 간의 시통에 관계가 없다.

정답 확인

정답 ③

39번

완화곡선 중 클로소이트에 대한 설명으로 틀린 것은?

① 클로소이드는 나선의 일종이다.
② 매개변수를 바꾸면 다른 무수한 클로소이드를 만들 수 있다.
③ 모든 클로소이드는 닮은 꼴이다.
④ 클로소이드 요소는 모두 길이의 단위를 갖는다.

정답 확인

정답 ④

40번

삼각측량을 위한 기준점성과표에 기록되는 내용이 아닌 것 은?

① 점번호
② 천문경위도
③ 평면직각좌표 및 표고
④ 도엽명칭

정답 확인

정답 ②

41번

직경 10cm인 연직관 속에 높이 1m만큼 모래가 들어있다. 모래면 위의 수위를 10cm로 일정하게 유지시켰더니 투수량 Q=4L/hr 이었다. 이 때 모래의 투수계수 k는?

① 0.4m/hr
② 0.5m/hr
③ 3.8m/hr
④ 5.1m/hr

정답 확인

정답 ④

42번

개수로의 흐름에 대한 설명으로 옳지 않은 것은?

① 사류(supercritical flow)에서는 수면변동이 일어날때 상 류(上流)로 전파될 수 없다.
② 상류(subcritical flow)일 때는 Froude 수가 1보다 크다.
③ 수로경사가 한계경사보다 클 때 사류(supercritical flow) 가 된다.
④ Reynolds 수가 500보다 커지면 난류(turbulent flow)가 된다.

정답 확인

정답 ②

43번

반지름 (oP)이 6m이고, θ'=30°인 수문이 그림과 같이 설치 되었을 때, 수문에 작용하는 전수압(저항력)은?

① 185.5kN/m
② 179.5kN/m
③ 169.5kN/m
④ 159.5kN/m

정답 확인

정답 ②

44번

유효 강수량과 가장 관계가 깊은 유출량은?

① 지표하 유출량
② 직접 유출량
③ 지표면 유출량
④ 기저 유출량

정답 확인

정답 ②

45번

강우강도 공식에 관한 설명으로 틀린 것은?

① 강우강도 (I)와 강우지속시간(D)과의 관계로서 Talbot, Shermam, Japanese형의 경험공식에 의해 표현될 수 있 다.
② 강우강도공식은 자기우량계의 유량자료로부터 결정되며, 지역에 무관하게 적용 가능하다.
③ 도시지역의 우수거, 고속도로 암거 등의 설계시에 기본 자료로서 널리 이용된다.
④ 강우강도가 커질수록 강우가 계속되는 시간은 일반적으 로 작아지는 반비례관계이다.

정답 확인

정답 ②

46번

하천의 임의 단면에 교량을 설치하고자 한다. 원통형 교각 상류(전면)에 2m/s의 유속으로 물이 흘허간다면 교각에 가 해지는 항력은? (단, 수심은 4m, 교각의 직경은 2m, 항력계 수는 1.5이다.)

① 16kN
② 24kN
③ 43kN
④ 62kN

정답 확인

정답 ②

47번

원형단면의 수맥이 그림과 같이 곡면을 따라 유량 0.018m3/s가 흐를 때 x방향의 분력은? (단, 관내의 유석은 9.8m/s, 마찰은 무시한다)

① -18.25N
② -37.83N
③ -64.56N
④ 17.64N

정답 확인

정답 ③

48번

강수량 자료를 분석하는 방법 중 이중누가해석(double mass analysis)에 대한 설명으로 옳은 것은?

① 강수량 자료의 일관성을 검증하기 위하여 이용한다.
② 강수의 지속기간을 알기 위하여 이용한다.
③ 평균 강수량을 계산하기 위하여 이용한다.
④ 결측자료를 보완하기 위하여 이용한다.

정답 확인

정답 ①

49번

지름 D인 원관에 물이 반만 차서 흐를 때 경심은?

① D/4
② D/3
③ D/2
④ D/5

정답 확인

정답 ①

50번

SCS방법(NRCS 유출곡선 번호방법)으로 초과강우량을 산정 하여 유출량을 계산할 때에 대한 설명으로 옳지 않은 것은?

① 유역의 토지이용형태는 유효우량의 크기에 영향을 미친 다.
② 유출곡선지수(runoff curve nunber)는 총 우량으로부터 유효우량의 잠재력을 표시하는 지수이다.
③ 투수성 지역의 유출곡선지수는 불투수성 지역의 유출곡 선지수보다 큰 값을 갖는다.
④ 선행토양함수조건(antecedent soil moisture condition) 은 1년을 성수기와 비성수기로 나누어 각 경우에 대하여 3가지 조건으로 구분하고 있다.

정답 확인

정답 ③

51번

그림에서 A와 B의 압력차는? ( 단, 수은의 비중=13.50)

① 32.85kN/m2
② 57.50kN/m2
③ 61.25kN/m2
④ 78.94kN/m2

정답 확인

정답 ③

53번

오리피스에서 Cc를 수축계수, Cv를 유속계수라 할 때 실제 유량과 이론유량과의 비 (C)는?

① C=Cc
② C=Cv
③ C=Cc / Cv
④ C=Cc∙Cv

정답 확인

정답 ④

54번

유역내의 DAD해석과 관련된 항목으로 옳게 짝지어 진 것 은?

① 우량, 유역면적, 강우지속시간
② 우량, 유출계수, 유역면적
③ 유량, 유역면적, 강우강도
④ 우량, 수위, 유량

정답 확인

정답 ①

56번

매끈한 원관 속으로 완전발달 상태의 물이 흐를 때 단면의 전단응려은?

① 관의 중심에서 0 이고 관 벽에서 가장 크다.
② 관 벽에서 변화가 없고 관의 중심에서 가장 큰 직선 변 화를 한다.
③ 단면의 어디서나 일정하다.
④ 유속분포와 동일하게 포물선형으로 변화한다.

정답 확인

정답 ①

57번

폭 9m의 직사각형수로에 16.2m3/s의 유량이 92cm의 수심 으로 흐르고 있다. 장파의 전파속도 C와 비에너지 E는? (단, 에너지보정계수 α=1.0)

① C=2.0m/s, E=1.015m
② C=2.0m/s, E=1.115m
③ C=3.0m/s, E=1.015m
④ C=3.0m/s, E=1.115m

정답 확인

정답 ④

58번

폭 35cm인 직사각형 위어(weir)의 유량을 측정하였더니 0.03m3/s 이었다. 월류수심의 측정에 1mm의 오차가 생겼 다면, 유량에 발생하는 오차(%)는? (단, 유량계산은 프란시 스(Francis)공식을 사용하되 월류 시 단면수축은 없는 것으 로 가정한다.)

① 1.84%
② 1.67%
③ 1.50%
④ 1.16%

정답 확인

정답 ④

59번

관수로에서의 미소 손실(Minor Loss)은?

① 위치수두에 비례한다.
② 압력수두에 비례한다.
③ 속도수두에 비례한다.
④ 레이놀드수의 제곱에 반비례한다.

정답 확인

정답 ③

60번

동해의 일본 측으로부터 300km 파장의 지진해일이 발생하 여 수심 3000m의 동해를 가로질러 2000km 떨어진 우리나 라 동해안에 도달한다고 할 때, 걸리는 시간은? (단, 파속 C=√(gh) , 중력가속도는 9.8m/s2 이고 수심은 일정한 것으 로 가정)

① 약 150분
② 약 194분
③ 약 274분
④ 약 332분

정답 확인

정답 ②

61번

그림과 같이 복철근 직사각형 단면에서 응력 사각형의 깊이 a의 값은 얼마인가? (단, fck=24MPa, fy=350MPa, AS=5730mm2, AS'=1980mm2)

① 227.2mm
② 199.6mm
③ 217.4mm
④ 183.8mm

정답 확인

정답 ④

62번

연속보 또는 1방향 슬래브의 철근콘크리트 구조를 해석하고 자 할 때 근사해법을 적용할 수 있는 조건에 대한 설명으로 틀린 것은?

① 부재의 단면 크기가 일정한 경우
② 인접 2경간의 차이가 짧은 경간의 50%이하인 경우
③ 등분포 하중이 작용하는 경우
④ 활하중이 고정하중의 3배를 초과하지 않는 경우

정답 확인

정답 ②

63번

압축 이형철근의 겹침이음길이에 대한 다음 설명으로 틀린 것은? (단, db는 철근의 공칭지름)

① 겹침이음길이는 300mm 이상이어야 한다.
② 철근의 항복강도 (fy )가 400MPa 이하인 경우 겹침이음 길이는 0.072fydb보다 길 필요가 없다.
③ 서로 다른 크기의 철근을 압축부에서 겹침이음하는 경 우, 이음길이는 크기가 큰 철근의 정착길이와 크기가 작 은 철근의 겹침이음길이 중 큰 값 이상이어야 한다.
④ 압축철근의 겹침이음길이는 인장철근의 겹침이음 길이보 다 길어야 한다.

정답 확인

정답 ④

64번

옹벽의 구조해석에 대한 설명으로 잘못된 것은?

① 부벽식 옹벽 저판은 정밀한 해석이 사용되지 않는 한, 부벽 간의 거리를 경간으로 가정한 고정보 또는 연속보 로 설계할 수 있다.
② 저판의 뒷굽판은 정확한 방법이 사용되지 않는 한, 뒷굽 판 상부에 재하되는 모든 하중을 지지하도록 설계하여야 한다.
③ 캔틸레버식 옹벽의 전면벽은 저판에 지지된 캔틸레버로 설계할 수 있다.
④ 뒷부벽식 옹벽의 뒷부벽은 직사각형보로 설계하여야 한 다.

정답 확인

정답 ④

65번

그림과 같은 캔틸레버보에 활하중 WL=25kN/m이 작용할 때 위험단면에서 전단철근이 부담해야 할 전단력은? (단, 콘크 리트의 단위무게=25kN/m3, fck=24MPa, fy=300MPa이고, 하 중계수와 하중조합을 고려하시오)

① 69.5kN
② 73.7kN
③ 84.8kN
④ 92.7kN

정답 확인

정답 ①

66번

그림과 같은 용접 이음에서 이음부의 응력은 얼마인가?

① 140MPa
② 152MPa
③ 168MPa
④ 180MPa

정답 확인

정답 ①

67번

b=300mm, d=450mm, As=3-D25=1520mm2가 1열로 배치 된 단철근 직사각형 보의 설계 휨강도(øMn)은 약 얼마인가? (단, fck=28MPa, fy =400MPa 이고 과소철근보이다.)

① 192.4kN∙m
② 198.2kN∙m
③ 204.7kN∙m
④ 210.5kN∙m

정답 확인

정답 ④

68번

강도설계법에 의해서 전단 철근을 사용하지 않고 계소 하중 에 의한 전단력 Vu =50kN을 지지하려면 직사각형 단면보의 최소면적(bwd)은 약 얼마인가? (단, fck =28MPa, 최소 전단 철근도 사용하지 않은 경우)

① 151190mm2
② 123530mm2
③ 97840mm2
④ 49320mm2

정답 확인

정답 ①

69번

프리스트레스트 콘크리트에 대한 설명 중 잘못 된 것은?

① 프리스트레스트 콘크리트는 외력에 의하여 일어나는 응 력을 소정의 한도까지 상쇄할 수 있도록 미리 인공적으 로 내력을 가한 콘크리트를 말한다.
② 프리스트레스트 콘크리트 부재는 설계하중 이상으로 약 간의 균열이 발생하더라도 하중을 제거하면 균열이 폐합 되는 복원성이 우수하다.
③ 프리스트레스트를 가하는 방법으로 프리텐션방식과 포스 트텐션 방식이 있다.
④ 프리스트레스트 콘크리트 부재는 균열이 발생하지 않도 록 설계되기 때문에 내구성(耐久性) 및 수밀성(水密性)이 좋으며 내화성(耐火性)도 우수하다.

정답 확인

정답 ④

70번

지름 450mm인 원형 단면을 갖는 중심축하중을 받는 나선 철근 기둥에서 강도 설계법에 의한 축방향 설계강도(øPn)는 얼마인가? (단, 이 기둥은 단주이고, fck=27MPa, fy=350MPa, Ast=8-D22=3096mm2, 압축지배단면이다.)

① 1166kN
② 1299kN
③ 2425kN
④ 2774kN

정답 확인

정답 ④

71번

처짐을 계산하지 않은 경우 단순지지된 보의 최소 두께(h) 로 옳은 것은? (단, 보통콘크리트(mc=2300kg/m3) 및 fy =300MPa인 철근을 사용한 부재의 길이가 10m인 보)

① 429mm
② 500mm
③ 537mm
④ 625mm

정답 확인

정답 ③

72번

전단철근이 부담하는 전단력 Vs =150kN일 때, 수직스터럽 으로 전단보강을 하는 경우 최대 배치간격은 얼마 이하인 가? (단, fck=280MPa, 전단철근 1개 단면적=125mm2, 횡방 향 철근의 설계기준항복강도(fyt)=400MPa, bw =300mm, d=500mm)

① 600mm
② 333mm
③ 250mm
④ 197mm

정답 확인

정답 ③

73번

그림과 같은 단면의 균열모멘트 Mcr 은? (단, fck=24MPa, fy =400MPa)

① 30.8kN·m
② 38.6kN·m
③ 28.2kN·m
④ 22.4kN·m

정답 확인

정답 ②

74번

주어진 T형 단면에서 전단에 대해 위험단면에서 Vud/Mu=0.28 이었다. 휨철근 인장강도의 40% 이상의 유효 프리스트레스트 힘이 작용할 때 콘크리트의 공칭전단강도 (Vc)는 얼마인가? (단, fck=45MPa, Vu :계수전단력, Mu :계수 휨모멘트, d:앞축측 표면에서 긴장재 도심까지의 거리)

① 185.7kN
② 230.5kN
③ 321.7kN
④ 462.7kN

정답 확인

정답 ②

75번

설계기준 항복강도가 400MPa인 이형철근을 사용한 철근콘 크리트 구조물에서 피로에 대한 안전성을 검토하지 않아도 되는 철근 응력범위로 옳은 것은? (단, 충격을 포함한 사용 활하중에 의한 철근의 응력범위)

① 150MPa
② 170MPa
③ 180MPa
④ 200MPa

정답 확인

정답 ①

76번

다음 그림과 같이 직경 25mm의 구멍이 있는 판(plate)에서 인장응력 검토를 위한 순폭은 약 얼마인가?

① 160.4mm
② 150mm
③ 145.8mm
④ 130mm

정답 확인

정답 ③

77번

아래 그림과 같은 PSC보에 활하중(wl) 18kN/m이 작용하고 있을 때 보의 중앙단면 상연에서 콘크리트 응력은? (단, 프 리스트레스 힘(P)은 3375kN이고, 콘크리트의 단위중량은 25kN/m3을 적용하여 자중을 산정하며, 하중계수와 하중조 합은 고려하지 않는다.)

① 18.75MPa
② 23.63MPa
③ 27.25MPa
④ 32.42MPa

정답 확인

정답 ①

78번

그림의 단면을 갖는 저보강 PSC보의 설계휨강도(øMn)는 얼 마인가? (단, 긴장재 단면적 Ap=600mm2, 긴장재 인장응력 fps=1500MPa, 콘크리트 설계기준강도 fck=35MPa)

① 187.5kN·m
② 225.3kN·m
③ 267.4kN·m
④ 293.1kN·m

정답 확인

정답 ③

79번

철근콘크리트보에 배치하는 복부철근에 대한 설명으로 틀린 것은?

① 복부철근은 사인장응력에 대하여 배치하는 철근이다.
② 복부철근은 휨 모멘트가 가장 크게 작용하는 곳에 배치 하는 철근이다.
③ 굽힘철근은 복부철근의 한 종류이다.
④ 스트럽은 복부철근의 한 종류이다.

정답 확인

정답 ②

80번

강도설계법에서 휨부재의 등가직사각형 압축응력 분포의 깊 이 α=β1c로서 구할 수 있다. 이 때 fck가 60MPa인 고강도 콘크리트에서 β1의 값은?(관련 규정 개정전 문제로 여기서 는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내 용은 해설을 참고하세요.)

① 0.85
② 0.734
③ 0.65
④ 0.626

정답 확인

정답 ③

81번

다음은 정규압밀점토의 삼축압축 시험결과를 나타낸 것이 다. 파괴시의 전단응력 τ 와 σ를 구하면?

① τ = 1.73t/m2, σ = 2.50t/m2
② τ = 1.41t/m2, σ = 3.00t/m2
③ τ = 1.41t/m2, σ = 2.50t/m2
④ τ = 1.73t/m2, σ = 3.00t/m2

정답 확인

정답 ④

82번

그림과 같은 조건에서 분사현상에 대한 안전율을 구하면? =2.0t/m3이다.) (단, 모래의

① 1.0
② 2.0
③ 2.5
④ 3.0

정답 확인

정답 ④

83번

3층 구조로 구조결합 사이에 치환성 양이온이 있어 활성이 크고 시트 사이에 물이 들어가 팽창 수축이 크고 공학적 안 정성은 약한 점토 광물은?

① Kaolinite
② illite
③ momtmorillonite
④ Sand

정답 확인

정답 ③

84번

다음 중 일시적인 지반 개량 공법에 속하는 것은?

① 다짐 모래말뚝 공법
② 약액주입 공법
③ 프리로딩 공법
④ 동결공법

정답 확인

정답 ④

85번

강도정수가 c=0, ø=40°인 사질토 지반에서 Rankine 이론에 의한 수동토압계수는 주동토압계수의 몇 배인가?

① 4.6
② 9.0
③ 12.3
④ 21.1

정답 확인

정답 ④

86번

그림과 같이 6m 두께의 모래층 밑에 2m 두께의 점토층이 존재한다. 지하수면은 지표아래 2m지점에 존재한다. 이때, 지표면에 ΔP=5.0t/m2의 등분포하중이 작용하여 상당한 시 간이 경과한 후, 점토층의 중간높이 A점에 피에조미터를 세 워 수두를 측정한 결과, h=4.0m로 나타났다면 A점의 압밀 도는?

① 20%
② 30%
③ 50%
④ 80%

정답 확인

정답 ①

87번

다짐에 대한 다음 설명 중 옳지 않은 것은?

① 세립토의 비율이 클수록 최적함수비는 증가한다.
② 세립토의 비율이 클수록 최대건조 단위중량은 증가한다.
③ 다짐에너지가 클수록 최적함수비는 감소한다.
④ 최대건조 단위중량은 사질토에서 크고 점성토에서 작다.

정답 확인

정답 ②

88번

어느 지반 30cm×30cm 재하판을 이용하여 평판재하시험을 한 결과, 항복하중이 5t, 극한하중이 9t이었다. 이 지반의 허 용지지력은?

① 55.6t/m2
② 27.8t/m2
③ 100t/m2
④ 33.3t/m2

정답 확인

정답 ②

89번

암반층 위에 5m 두께의 토층이 경사 15°의 자연사면으로 되어 있다. 이 토층은 c=1.5t/m2, ø=30°, =1.8t/m3이 고, 지하수면은 토층의 지표면과 일치하고 침투는 경사면과 대략 평행이다. 이 때의 안전율은?

① 0.8
② 1.1
③ 1.6
④ 2.0

정답 확인

정답 ③

90번

연약 점토층을 관통하여 철근콘크리트 파일을 박았을 때 부 마찰력(Negative friction)은? (단, 지반의 일축압축강도 qu=2t/m2, 파일직경 D=50cm, 관입깊이 ℓ=10m 이다.)

① 15.71t
② 18.53t
③ 20.82t
④ 24.2t

정답 확인

정답 ①

91번

4m×4m 크기인 정사각형 기초를 내부마찰각 ø=20°, 점착 력 c=3t/m2인 지반에 설치하였다. 흙의 단위중량 )=1.9t/m3이고 안전율을 3으로 할 때 기초의 허용하중을 ( Terzaghi지지력공식으로 구하면? (단, 기초의 깊이는 1m이 고, 전반전단파괴가 발생한다고 가정하며, Nc=17.69, Nq=7.44, =4.97 이다.)

① 478t
② 524t
③ 567t
④ 621t

정답 확인

정답 ②

92번

어떤 퇴적층에서 수평방향의 투수계수는 4.0×10-4cm/sec 이고, 수직방향의 투수계수는 3.0×10-4cm/sec 이다. 이 흙 을 등방성으로 생각할 때, 등가의 평균투수계수는 얼마인 가?

① 3.46×10-4cm/sec
② 5.0×10-4cm/sec
③ 6.0×10-4cm/sec
④ 6.93×10-4cm/sec

정답 확인

정답 ①

93번

직접전단 시험을 한 결과 수직응력이 12kg/cm2일때 전단저 항이 5kg/cm2, 또 수직응력이 24kg/cm2일때 전단저항이 7kg/cm2이었다. 수직응력이 30kg/cm2 일 때의전단저항은 약 얼마인가?

① 6kg/cm2
② 8kg/cm2
③ 10kg/cm2
④ 12kg/cm2

정답 확인

정답 ②

94번

크기가 1m×2m인 기초에 10t/m2의 등분포하중이 작용할 때 기초 아래 4m인 점의 압력증가는 얼마인가? (단, 2:1 분 포법을 이용한다.)

① 0.67t/m2
② 0.33t/m2
③ 0.22t/m2
④ 0.11t/m2

정답 확인

정답 ①

95번

두께 5m의 점토층을 90% 압밀하는데 50일이 걸렸다. 같은 조건하에서 10m의 점토층을 90% 압밀하는데 걸리는 시간 은?

① 100일
② 160일
③ 200일
④ 240일

정답 확인

정답 ③

96번

흙의 내부마찰각(ø)은 20°, 점착력(c)이 2.4t/m2이고, 단위 )은 1.93t/m3인 사면의 경사각이 45°일 때 임계높이 중량( 는 약 얼마인가? (단, 안정수 m=0.06)

① 15m
② 18m
③ 21m
④ 24m

정답 확인

정답 ③

97번

다음 현장시험 중 Sounding의 종류가 아닌 것은?

① Vane 시험
② 표준관입 시험
③ 동적 원추관입 시험
④ 평판재하 시험

정답 확인

정답 ④

98번

Paper drain 설계 시 Drain paper의 폭이 10cm, 두께가 0.3cm 일 때 Drain paper의 등치환산원의 직경이 얼마이면 Sand Drain과 동등한 값으로 볼 수 있는가? (단, 형상계수 : 0.75)

① 5cm
② 8cm
③ 10cm
④ 15cm

정답 확인

정답 ①

99번

흙의 연경도(Consistency)에 관한 설명으로 틀린 것은?

① 소성지수는 점성이 클수록 크다
② 터프니스지수는 Colloid가 많은 흙일수록 값이 작다.
③ 액성한계시험에서 얻어지는 유동곡선의 기울기를 유동지 수라 한다.
④ 액성지수와 컨시스턴시지수는 흙지반의 무르고 단단한 상태를 판정하는데 이용된다.

정답 확인

정답 ②

100번

암질을 나타내는 항목과 직접 관계가 없는 것은?

① N치
② RQD값
③ 탄성파속도
④ 균열의 간격

정답 확인

정답 ①

101번

다음 하수량 산정에 관한 설명 중 틀린 것은?

① 계획오수량은 생활오수량, 공장폐수량 및 지하수량으로 구분된다.
② 계획오수량 중 지하수량은 1인1일최대오수량의 10~20% 정도로 한다.
③ 우수량의 산정공식 중 합리식(Q=CIA)에서는 I는 동수경 사이다.
④ 계획1일 최대오수량은 처리시설의 용량을 결정하는데 기 초가 된다.

정답 확인

정답 ③

102번

정수시설 중 급속여과지에서 여과모래의 유효경이 0.45~0.7mm의 범위에 있는 경우에 대한 모래층의 표준 두께는?

① 60~70cm
② 70~90cm
③ 150~200cm
④ 300~450cm

정답 확인

정답 ①

103번

합류식 하수도에 대한 설명으로 옳은 것은?

① 관거 내의 퇴적이 적다.
② 강우시 오수의 일부가 우수와 희석되어 공공용수의 수질 보전에 유리하다.
③ 합류식 방류부하량 대책은 폐쇄성수역에서 특히 요구된 다.
④ 관거오접의 철저한 감시가 요구된다.

정답 확인

정답 ③

104번

정수처리 시 생성되는 발암물질인 트리할로메틴(THM)에 대한 대책으로 적합하지 않는 것은?

① 오존, 이산화염소 등의 대체 소독제 사용
② 염소소독의 강화
③ 중간염소처리
④ 활성탄흡착

정답 확인

정답 ②

105번

다음 중 일반적으로 적용하는 펌프의 특성곡선에 포함되지 않는 것은?

① 토출량 - 양정 곡선
② 토출량 - 효율 곡선
③ 토출량 - 축동력 곡선
④ 토출량 - 회전도 곡선

정답 확인

정답 ④

106번

반송슬러지의 SS농도가 6000mg/L이다. MLSS농도를 2500mg/L로 유지하기 위한 슬러지 반송비는?

① 25%
② 55%
③ 71%
④ 100%

정답 확인

정답 ③

107번

상수도 취수시설 중 침사지에 관한 시설기준으로 틀린 것 은?

① 침사지의 체류시간은 계획취수량의 10~20분을 표준으로 한다.
② 침사지의 유효수심은 3~4m를 표준으로 한다.
③ 길이는 폭의 3~8배를 표준으로 한다.
④ 침사지 내의 평균유속은 20~30cm/s로 유지한다.

정답 확인

정답 ④

108번

활성슬러지 공법의 설계인자가 아닌 것은?

① 먹이/미생물 비
② 고형물체류시간
③ 비회전도
④ 유기물질 부하

정답 확인

정답 ③

109번

하수량 1000m3/day, BOD 200mg/L인 하수를 250m3 유효 용량의 포기조로 처리할 경우 BOD용 적부하는?

① 0.8kgBOD/m3∙day
② 1.25kgBOD/m3∙day
③ 8kgBOD/m3∙day
④ 12.5kgBOD/m3∙day

정답 확인

정답 ①

110번

배수 및 급수시설에 관한 설명으로 틀린 것은?

① 배수지의 건설에는 토압, 벽체의 균열, 지하수의 부상, 환기 등을 고려한다.
② 배수본관은 시설의 신뢰성을 높이기 위해 2개열 이상으 로 한다,
③ 급수관 분기지점에서 배수관의 최대정수압은 100kPa 이 상으로 한다.
④ 관로공사가 끝나면 시공의 적합여부를 확인하기 위하여 수압 시험 후 통수한다.

정답 확인

정답 ③

111번

취수탑(intake tower)의 설명으로 옳지 않은 것은?

① 일반적으로 다단수문형식의 취수구를 적당히 배치한 철 근콘크리트 구조이다.
② 갈수시에도 일정 이상의 수심을 확보할 수 있으면, 연간 의 수위변호가 크더라도 하천, 호소, 댐에서의 취수시설 로 적합하다.
③ 제내지에의 도수는 자연유하식으로 제한되기 때문에 제 내지의 지형에 제약을 받는 단점이 있다.
④ 특히 수심이 깊은 경우에는 철골구조의 부자(float)식의 취수탑이 사용되기도 한다.

정답 확인

정답 ③

112번

하수처리 재이용 기본계획에 대한 설명으로 틀린 것은?

① 하수처리 재이용수는 용도별 요구되는 수질기준을 만족 하여야 한다.
② 하수처리수 재이용지역은 가급적 해당지역내의 소규모 지역 범위로 한정하여 계획한다.
③ 하수처리수 재이용량은 해당지역 하수도정비 기본 계획 의 물순환이용계획에서 제시된 재이용량 이상으로 계획 하여야 한다.
④ 하수처리 재이용수의 용도는 생활용수, 공업용수, 농업용 수, 유지용수를 기본으로 계획한다.

정답 확인

정답 ②

113번

착수정의 체류시간 및 수심에 대한 표준으로 옳은 것은?

① 체류시간 : 1분 이상, 수힘 : 3~5m
② 체류시간 : 1분 이상, 수힘 : 10~12m
③ 체류시간 : 1.5분 이상, 수힘 : 3~5m
④ 체류시간 : 1.5분 이상, 수힘 : 10~12m

정답 확인

정답 ③

114번

상수도의 배수관 직경을 2배로 증가시키면 유량은 몇 배로 증가되는가? (단, 관은 가득차서 흐른다고 가정한다.)

① 1.4배
② 1.7배
③ 2배
④ 4배

정답 확인

정답 ④

115번

부영양화로 인한 수질변화에 대한 설명으로 옳지 않은 것 은?

① COD가 증가한다.
② 탁도가 증가한다.
③ 투명도가 증가한다.
④ 물에 맛과 냄새를 발생시킨다.

정답 확인

정답 ③

116번

다음 중 하수도 시설의 목적과 가장 거리가 먼 것은?

① 하수의 배제와 이에 따른 생활환경의 개선
② 슬러지 처리 및 자원화
③ 침수방지
④ 지속발전 가능한 도시구축에 기여

정답 확인

정답 ②

117번

펌프의 분류 중 원심펌프의 특징에 대한 설명으로 옳은 것 은?

① 일반적으로 효율이 높고, 적용 범위가 넓으며, 적은 유량 을 가감하는 경우 소요동력이 적어도 운전에 지장이 없 다.
② 양정변화에 대하여 수량의 변동이 적고 또 수량변동에 대해 동력의 변화도 적으므로 우수용 펌프 등 수위변동 이 큰 곳에 적합하다.
③ 회전수를 높게 할 수 있으므로, 소형으로 되며 전 양정 이 4m 이하인 경우에 경제적으로 유리하다.
④ 펌프와 전동기를 일체로 펌프흡입실 내에 설치하며, 유 입수량이 적은 경우 및 펌프장의 크기에 제한을 받는 경 우 등에 사용한다.

정답 확인

정답 ①

118번

급수량에 관한 설명으로 옳은 것은?

① 계획1일최대급수량은 계획1일평균급수량에 계획 첨두율 을 곱해 산정한다.
② 계획1일평균급수량은 시간 최대급수량에 부하율을 곱해 산정한다.
③ 시간최대급수량은 일최대급수량보다 작게 나타난다.
④ 소화용수는 일최대급수량에 포함되므로 별도로 산정하지 않는다.

정답 확인

정답 ①

119번

유수유출량이 크고 하류시설의 유하능력이 부족한 경우에 필요한 우수저류형 시설은?

① 우수받이
② 우수조정지
③ 우수침투트랜치
④ 합류식하수관거월류수 처리장치

정답 확인

정답 ②

120번

인구 15만의 도시에 급수계획을 하려고 한다. 계획1인1일 최대급수량이 400L/인∙ay이고, 보급률이 95%라면 계획1일 최대급수량은?

① 57000m3/day
② 59000m3/day
③ 61000m3/day
④ 63000m3/day 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요. 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120

정답 확인

정답 ①
