토목기사 2021년 3회 기출문제

2021-08-14 시행 · 118문항

이 회차 문제 풀기 →

1번

그림과 같은 구조물의 C점에 연직하중이 작용할 때 AC부재 가 받는 힘은?

① 2.5kN
② 5.0kN
③ 8.7kN
④ 10.0kN

정답 확인

정답 ③

2번

그림과 같은 인장부재의 수직변위를 구하는 식으로 옳은 것 은? (단, 탄성계수는 E이다.)

① (PL)/(EA)
② (3PL)/(2EA)
③ (2PL)/(EA)
④ (5PL)/(2EA)

정답 확인

정답 ②

3번

그림과 같은 트러스에서 AC부재의 부재력은?

① 인장 40kN
② 압축 40kN
③ 인장 80kN
④ 압축 80kN

정답 확인

정답 ④

4번

그림과 같은 단순보에서 C점에 30kN·m의 모멘트가 작용할 때 A점의 반력은?

① (10/3)kN(↓)
② (10/3)kN(↑)
③ (20/3)kN(↓)
④ (20/3)kN(↑)

정답 확인

정답 ①

5번

그림과 같은 기둥에서 좌굴하중의 비 (a) : (b) : (c) : (d)는? (단, EI와 기둥의 길이는 모두 같다.)

① 1 : 2 : 3 : 4
② 1 : 4 : 8 : 12
③ 1 : 4 : 8 : 16
④ 1 : 8 : 16 : 32

정답 확인

정답 ③

6번

그림과 같은 2개의 캔틸레버 보에 저장되는 변형에너지를 각 각 U(1), U(2) 라고 할 때 U(1) : U(2)의 비는? (단, EI는 일정하 다.)

① 2 : 1
② 4 : 1
③ 8 : 1
④ 16 : 1

정답 확인

정답 ③

7번

그림과 같은 사다리꼴 단면에서 X-X'축에 대한 단면 2차 모 멘트 값은?

① (h3/12)(b+3a)
② (h3/12)(b+2a)
③ (h3/12)(3b+a)
④ (h3/12)(2b+a)

정답 확인

정답 ①

8번

그림과 같은 단순보에서 C~D구간의 전단력 값은?

① P
② 2P
③ P/2
④ 0

정답 확인

정답 ④

9번

그림과 같은 구조물의 부정정 차수는?

① 6차 부정정
② 5차 부정정
③ 4차 부정정
④ 3차 부정정

정답 확인

정답 ①

10번

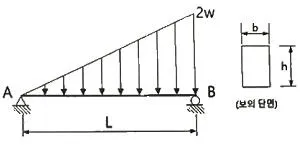

그림과 같은 하중을 받는 보의 최대전단응력은?

① (2wL)/(3bh)
② (3wL)/(2bh)
③ (2wL)/(bh)
④ (wL)/(bh)

정답 확인

정답 ④

11번

다음 중 정(+)과 부(-)의 값을 모두 갖는 것은?

① 단면계수
② 단면 2차 모멘트
③ 단면 2차 반지름
④ 단면 상승 모멘트

정답 확인

정답 ④

12번

그림과 같은 캔틸레버 보에서 C점의 처짐은? (단, EI는 일 정하다.)

① (PL3)/(24EI)
② (5PL3)/(24EI)
③ (PL3)/(48EI)
④ (5PL3)/(48EI)

정답 확인

정답 ④

13번

그림과 같은 단면에 600kN의 전단력이 작용할 때 최대 전 단응력의 크기는?

① 12.71MPa
② 15.98MPa
③ 19.83MPa
④ 21.32MPa

정답 확인

정답 ②

14번

그림과 같은 단순보에서 B점에 모멘트 MB가 작용할 때 A 점에서의 처짐각(θA)은? (단, EI는 일정하다.)

① (MBL)/(2EI)
② (MBL)/(3EI)
③ (MBL)/(6EI)
④ (MBL)/(8EI)

정답 확인

정답 ③

15번

그림과 같은 r=4m인 3힌지 원호 아치에서 지점 A에서 2m 떨어진 E점에 발생하는 휨모멘트의 크기는?

① 6.13kN·m
② 7.32kN·m
③ 8.27kN·m
④ 9.16kN·m

정답 확인

정답 ②

16번

그림과 같은 30° 경사진 언덕에 40kN의 물체를 밀어 올릴 때 필요한 힘 P는 최소 얼마 이상이어야 하는가? (단, 마찰 계수는 0.25이다.)

① 28.7kN
② 30.2kN
③ 34.7kN
④ 40.0kN

정답 확인

정답 ①

17번

그림과 같은 부정정 구조물에서 B지점의 반력의 크기는? (단, 보의 휨강도 EI는 일정하다.)

① (7/3)P
② (7/4)P
③ (7/5)P
④ (7/6)P

정답 확인

정답 ②

18번

단면이 100mm × 200mm인 장주의 길이가 3m일 때 이 기 둥의 좌굴하중은? (단, 기둥의 E=2.0×104MPa, 지지상태는 일단 고정, 타단 자유이다.)

① 45.8kN
② 91.4kN
③ 182.8kN
④ 365.6kN

정답 확인

정답 ②

19번

그림과 같은 단순보에서 A점의 반력이 B점의 반력의 2배가 되도록 하는 거리 x는? (단, x는 A점으로부터의 거리이다.)

① 1.67m
② 2.67m
③ 3.67m
④ 4.67m

정답 확인

정답 ③

20번

그림과 같이 이축응력(二軸應力) 받고 있는 요소의 체적변형 률은? (단, 이 요소의 탄성계수 E=2×105MPa, 푸아송 비 ν =0.3이다.)

① 3.6×10-4
② 4.0×10-4
③ 4.4×10-4
④ 4.8×10-4

정답 확인

정답 ②

21번

A, B 두 점에서 교호수준측량을 실시하여 다음의 결과를 얻 었다. A점의 표고가 67.104m 일 때 B점의 표고는? (단, a1=3.756m, a2=1.572m, b1=4.995m, b2=3.209m)

① 64.668m
② 65.666m
③ 68.542m
④ 69.089m

정답 확인

정답 ②

22번

하천의 심천(측심)측량에 관한 설명으로 틀린 것은?

① 심천측량은 하천의 수면으로부터 하저까지 깊이를 구하 는 측량으로 횡단측량과 같이 행한다.
② 측심간(rod)에 의한 심천측량은 보통 수심 5m 정도의 얕 은 곳에 사용한다.
③ 측심추(lead)로 관측이 불가능한 깊은 곳은 음향측심기를 사용한다.
④ 심천측량은 수위가 높은 장마철에 하는 것이 효과적이 다.

정답 확인

정답 ④

23번

곡선반지름 R, 교각 I인 단곡선을 설치할 때 각 요소의 계산 공식으로 틀린 것은?

① M = R{1 - sin(I/2)}
② T.L. = R tan(I/2)
③ C.L. = (π/180°)RI°
④ E = R{sec(I/2) - 1}

정답 확인

정답 ①

24번

수준측량과 관련된 용어에 대한 설명으로 틀린 것은?

① 수준면(level surface)은 각 점들이 중력방향에 직각으로 이루어진 곡면이다.
② 어느 지점의 표고(elevation)라 함은 그 지역기준타원체 로부터의 수직거리를 말한다.
③ 지구곡률을 고려하지 않는 범위에서는 수준면(level surface)을 평면으로 간주한다.
④ 지구의 중심을 포함한 평면과 수준면이 교차하는 선이 수준선 (level line)이다.

정답 확인

정답 ②

25번

완화곡선에 대한 설명으로 옳지 않은 것은?

① 완화곡선의 곡선 반지름은 시점에서 무한대, 종점에서 원곡선의 반지름 R로 된다.
② 클로소이드의 형식에는 S형, 복합형, 기본형 등이 있다.
③ 완화곡선의 접선은 시점에서 원호에, 종점에서 직선에 접한다.
④ 모든 클로소이드는 닮은꼴이며 클로소이드 요소에는 길 이의 단위를 가진 것과 단위가 없는 것이 있다.

정답 확인

정답 ③

26번

토털스테이션으로 각을 측정할 때 기계의 중심과 측점이 일 치하지 않아 0.5mm의 오차가 발생하였다면 각 관측 오차를 2" 이하로 하기 위한 관측 변의 최소 길이는?

① 82.51m
② 51.57m
③ 8.25m
④ 5.16m

정답 확인

정답 ②

27번

일반적으로 단열삼각망으로 구성하기에 가장 적합한 것은?

① 시가지와 같이 정밀을 요하는 골조측량
② 복잡한 지형의 골조측량
③ 광대한 지역의 지형측량
④ 하천조사를 위한 골조측량

정답 확인

정답 ④

28번

지형의 표시법에서 자연적 도법에 해당하는 것은?

① 점고법
② 등고선법
③ 영선법
④ 채색법

정답 확인

정답 ③

29번

축척 1:5000인 지형도에서 AB 사이의 수평거리가 2cm이면 AB의 경사는?

① 10%
② 15%
③ 20%
④ 25%

정답 확인

정답 ②

30번

트래버스 측량의 각 관측 방법 중 방위각법에 대한 설명으 로 틀린 것은?

① 진북을 기준으로 어느 측선까지 시계방향으로 측정하는 방법이다.
② 방위각법에는 반전법과 부전법이 있다.
③ 각이 독립적으로 관측되므로 오차 발생 시, 개별 각의 오차는 이후의 측량에 영향이 없다.
④ 각 관측값의 계산과 제도가 편리하고 신속히 관측할 수 있다.

정답 확인

정답 ③

31번

대단위 신도시를 건설하기 위한 넓은 지형의 정지공사에서 토량을 계산하고자 할 때 가장 적합한 방법은?

① 점고법
② 비례 중앙법
③ 양단면 평균법
④ 각주공식에 의한 방법

정답 확인

정답 ①

32번

평면측량에서 거리의 허용 오차를 1/500000까지 허용 한다 면 지구를 평면으로 볼 수 있는 한계는 몇 km 인가? (단, 지구의 곡률반지름은 6370km이다.)

① 22.07km
② 31.2km
③ 2207km
④ 3122km

정답 확인

정답 ②

33번

측점 A에 토털스테이션을 정치하고 B점에 설치한 프리즘을 관측하였다. 이때 기계고 1.7m, 고저각 +15°, 시준고 3.5m, 경사거리가 2000m이었다면, 두 측점의 고저차는?

① 512.438m
② 515.838m
③ 522.838m
④ 534.098m

정답 확인

정답 ②

34번

상차라고도 하며 그 크기와 방향(부호)이 불규칙적으로 발생 하고 확률론에 의해 추정할 수 있는 오차는?

① 착오
② 정오차
③ 개인오차
④ 우연오차

정답 확인

정답 ④

35번

종단 및 횡단 수준측량에서 중간점이 많은 경우에 가장 편 리한 야장기입법은?

① 고차식
② 승강식
③ 기고식
④ 간접식

정답 확인

정답 ③

36번

GNSS 측량에 대한 설명으로 옳지 않은 것은?

① 상대측위기법을 이용하면 절대측위보다 높은 측위정확도 의 확보가 가능하다.
② GNSS 측량을 위해서는 최소 4개의 가시위성(visible satellite)이 필요하다.
③ GNSS 측량을 통해 수신기의 좌표뿐만 아니라 시계오차 도 계산할 수 있다.
④ 위성의 고도각(elevation angle)이 낮은 경우 상대적으로 높은 측위정확도의 확보가 가능하다.

정답 확인

정답 ④

37번

축척 1:500 도상에서 3변의 길이가 각각 20.5cm, 32.4cm, 28.5cm인 삼각형 지형의 실제면적은?

① 40.70m2
② 288.53m2
③ 6924.15m2
④ 7213.26m2

정답 확인

정답 ④

38번

축척 1:20000인 항공사진에서 굴뚝의 변위가 2.0mm이고, 연직점에서 10cm 떨어져 나타났다면 굴뚝의 높이는? (단, 촬영 카메라의 초점거리=15cm)

① 15m
② 30m
③ 60m
④ 80m

정답 확인

정답 ③

39번

폐합 트래버스에서 위거의 합이 - 0.17m, 경거의 합이 0.22m이고, 전 측선의 거리의 합이 252m일 때 폐합비는?

① 1/900
② 1/1000
③ 1/1100
④ 1/1200

정답 확인

정답 ①

40번

곡선 반지름이 500m인 단곡선의 종단현이 15.343m이라면 종단현에 대한 편각은?

① 0°31' 37"
② 0°43' 19"
③ 0°52' 45"
④ 1°04' 26"

정답 확인

정답 ③

41번

탱크 속에 깊이 2m의 물과 그 위에 비중 0.85의 기름이 4m 들어있다. 탱크 바닥에서 받는 압력을 구한 값은? (단, 물의 단위중량은 9.81kN/m3이다.)

① 52.974kN/m2
② 53.974kN/m2
③ 54.974kN/m2
④ 55.974kN/m2

정답 확인

정답 ①

42번

1차원 정류흐름에서 단위시간에 대한 운동량 방정식은? (단, F: 힘, m: 질량, V1: 초속도, V2: 종속도, △t: 시간의 변화량, S: 변위, W: 물체의 중량)

① F= W·S
② F = m·△t
③ F = m{(V2-V1) / S}
④ F= m(V2-V1)

정답 확인

정답 ④

43번

물이 유량 Q=0.06m3/s로 60°의 경사평면에 충돌할 때 충돌 후의 유량 Q1, Q2는? (단, 에너지 손실과 평면의 마찰은 없 다고 가정하고 기타 조건은 일정하다.)

① Q1: 0.03m3/s, Q2: 0.03m3/s
② Q1: 0.035m3/s, Q2: 0.025m3/s
③ Q1: 0.040m3/s, Q2: 0.020m3/s
④ Q1: 0.045m3/s, Q2: 0.015m3/s

정답 확인

정답 ④

44번

동점성계수와 비중이 각각 0.0019m2/s와 1.2인 액체의 점 성계수 μ는? (단, 물의 밀도는 1000kg/m3)

① 1.9kgf·s/m2
② 0.19kgf·s/m2
③ 0.23kgf·s/m2
④ 2.3kgf·s/m2

정답 확인

정답 ③

45번

지름 4cm, 길이 30cm인 시험원통에 대수층의 표본을 채웠 다. 시험원통의 출구에서 압력수두를 15cm로 일정하게 유 지할 때 2분 동안 12cm3의 유출량이 발생하였다면 이 대수 층 표본의 투수계수는?

① 0.008cm/s
② 0.016cm/s
③ 0.032cm/s
④ 0.048cm/s

정답 확인

정답 ②

46번

폭 35cm인 직사각형 위어(weir)의 유량을 측정하였더니 0.03m3/s이었다. 월류수심의 측정에 1mm의 오차가 생겼다 면, 유량에 발생하는 오차는? (단, 유량계산은 프란시스 (Francis) 공식을 사용하고, 월류 시 단면수축은 없는 것으 로 가정한다.)

① 1.16%
② 1.50%
③ 1.67%
④ 1.84%

정답 확인

정답 ①

47번

안지름 20cm인 관로에서 관의 마찰에 의한 손실수두가 속 도수두와 같게 되었다면, 이때 관로의 길이는? (단, 마찰저 항 계수 f=0.04 이다.)

① 3m
② 4m
③ 5m
④ 6m

정답 확인

정답 ③

48번

폭이 무한히 넓은 개수로의 동수반경(Hydraulic radius, 경 심)은?

① 계산할 수 없다.
② 개수로의 폭과 같다.
③ 개수로의 면적과 같다.
④ 개수로의 수심과 같다.

정답 확인

정답 ④

49번

압력 150kN/m2을 수은기둥으로 계산한 높이는? (단, 수은 의 비중은 13.57, 물의 단위중량은 9.81kN/m3이다.)

① 0.905m
② 1.13m
③ 15m
④ 203.5m

정답 확인

정답 ②

50번

수로 폭이 3m인 직사각형 수로에 수심이 50cm로 흐를 때 흐름이 상류(subcritical flow)가 되는 유량은?

① 2.5m3/sec
② 4.5m3/sec
③ 6.5m3/sec
④ 8.5m3/sec

정답 확인

정답 ①

51번

관수로에서 관의 마찰손실계수가 0.02, 관의 지름이 40cm 일 때, 관내 물의 흐름이 100m를 흐르는 동안 2m의 마찰 손실수두가 발생하였다면 관내의 유속은?

① 0.3m/s
② 1.3m/s
③ 2.8m/s
④ 3.8m/s

정답 확인

정답 ③

52번

저수지에 설치된 나팔형 위어의 유량 Q와 월류수심 h와의 관계에서 완전 월류상태는 Q ∝ h3/2이다. 불완전월류(수중 위어) 상태에서의 관계는?

① Q ∝ h-1
② Q ∝ h1/2
③ Q ∝ h3/2
④ Q ∝ h-1/2

정답 확인

정답 ②

53번

다음 중 토양의 침투능(Infiltration Capacity) 결정방법에 해 당되지 않는 것은?

① Philip 공식
② 침투계에 의한 실측법
③ 침투지수에 의한 방법
④ 물수지 원리에 의한 산정법

정답 확인

정답 ④

54번

원형 관내 층류영역에서 사용 가능한 마찰손실계수 식은? (단, Re : Reynolds 수)

① 1/Re
② 4/Re
③ 24/Re
④ 64/Re

정답 확인

정답 ④

55번

다음 중 도수(跳水, hydraulic jump)가 생기는 경우는?

① 사류(射流)에서 사류(射流)로 변할 때
② 사류(射流)에서 상류(常流)로 변할 때
③ 상류(常流)에서 상류(常流)로 변할 때
④ 상류(常流)에서 사류(射流)로 변할 때

정답 확인

정답 ②

56번

1cm 단위도의 종거가 1, 5, 3, 1이다. 유효 강우량이 10mm, 20mm 내렸을 때 직접 유출 수문 곡선의 종거는? (단, 모든 시간 간격은 1시간이다.)

① 1, 5, 3, 1, 1
② 1, 5, 10, 9, 2
③ 1, 7, 13, 7, 2
④ 1, 7, 13, 9, 2

정답 확인

정답 ③

57번

자연하천의 특성을 표현할 때 이용되는 하상계수에 대한 설 명으로 옳은 것은?

① 최심하상고와 평형하상고의 비이다.
② 최대유량과 최소유량의 비로 나타낸다.
③ 개수 전과 개수 후의 수심 변화량의 비를 말한다.
④ 홍수 전과 홍수 후의 하상 변화량의 비를 말한다.

정답 확인

정답 ②

58번

다음 중 부정류 흐름의 지하수를 해석하는 방법은?

① Theis 방법
② Dupuit 방법
③ Thiem 방법
④ Laplace 방법

정답 확인

정답 ①

59번

개수로의 흐름에 대한 설명으로 옳지 않은 것은?

① 사류(supercritical flow)에서는 수면변동이 일어날 때 상 류(上流)로 전파될 수 없다.
② 상류(subcritical flow)일 때는 Froude 수가 1보다 크다.
③ 수로경사가 한계경사보다 클 때 사류(supercritical flow) 가 된다.
④ Reynolds 수가 500보다 커지면 난류(turbulent flow)가 된다.

정답 확인

정답 ②

60번

가능최대강수량(PMP)에 대한 설명으로 옳은 것은?

① 홍수량 빈도해석에 사용된다.
② 강우량과 장기변동성향을 판단하는데 사용된다.
③ 최대강우강도와 면적관계를 결정하는데 사용된다.
④ 대규모 수공구조물의 설계홍수량을 결정하는데 사용된 다.

정답 확인

정답 ④

61번

그림과 같은 나선철근 단주의 강도설계법에 의한 공칭축강 도(Pn)는? (단, D32 1개의 단면적=794mm2, fck=24MPa, fy=400MPa)

① 2648kN
② 3254kN
③ 3716kN
④ 3972kN

정답 확인

정답 ③

62번

균형철근량 보다 적고 최소철근량 보다 많은 인장철근을 가 진 과소철근 보가 휨에 의해 파괴될 때의 설명으로 옳은 것 은?

① 인장측 철근이 먼저 항복한다.
② 압축측 콘크리트가 먼저 파괴된다.
③ 압축측 콘크리트와 인장측 철근이 동시에 항복한다.
④ 중립축이 인장측으로 내려오면서 철근이 먼저 파괴된다.

정답 확인

정답 ①

63번

직접설계법에 의한 2방향 슬래브 설계에서 전체 정적 계수 휨모멘트(Mo)가 340kN·m로 계산되었을 때, 내부 경간의 부 계수 휨모멘트는?

① 102kN·m
② 119kN·m
③ 204kN·m
④ 221kN·m

정답 확인

정답 ④

64번

부재의 설계 시 적용되는 강도감소계수(Ф)에 대한 설명으로 틀린 것은?

① 인장지배 단면에서의 강도감소계수는 0.85이다.
② 포스트텐션 정착구역에서 강도감소계수는 0.80이다.
③ 압축지배단면에서 나선철근으로 보강된 철근콘크리트부 재의 강도감소계수는 0.70이다.
④ 공칭강도에서 최외단 인장철근의 순인장변형률(εt)이 압 축지배와 인장지배단면 사이일 경우에는, εt가 압축지배 변형률 한계에서 인장지배변형률 한계로 증가함에 따라 Ф값을 압축지배단면에 대한 값에서 0.85까지 증가시킨 다.

정답 확인

정답 ②

65번

bw=400mm, d=700mm인 보에 fy=400MPa인 D16 철근을 인장 주철근에 대한 경사각 α=60°인 U형 경사 스터럽으로 설치했을 때 전단철근에 의한 전단강도(V2)는? (단, 스터럽 간격 s=300mm, D16 철근 1본의 단면적은 199mm2이다.)

① 253.7kN
② 321.7kN
③ 371.5kN
④ 507.4kN

정답 확인

정답 ④

66번

그림과 같은 필릿용접의 유효목두께로 옳게 표시된 것은? (단, KDS 14 30 25 강구조 연결 설계기준(허용응력설계법) 에 따른다.)

① S
② 0.9S
③ 0.7S
④ 0.5L

정답 확인

정답 ③

67번

강도설계법에 의한 콘크리트구조 설계에서 변형률 및 지배 단면에 대한 설명으로 틀린 것은?

① 인장철근이 설계기준항복강도 fy에 대응하는 변형률에 도 달하고 동시에 압축콘크리트가 가정된 극한변형률에 도 달할 때, 그 단면이 균형변형률 상태에 있다고 본다.
② 압축연단 콘크리트가 가정된 극한변형률에 도달할 때 최 외단 인장철근의 순인장변형률 εt가 0.0025의 인장지배 변형률 한계 이상인 단면을 인장지배단면이라고 한다.
③ 압축연단 콘크리트가 가정된 극한변형률에 도달할 때 최 외단 인장철근의 순인장변형률 εt가 압축지배변형률 한계 이하인 단면을 압축지배단면이라고 한다.
④ 순인장변형률 εt가 압축지배변형률 한계와 인장지배변형 률 한계 사이인 단면은 변화구간 단면이라고 한다.

정답 확인

정답 ②

68번

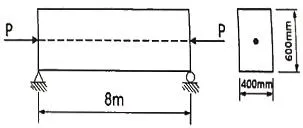

경간이 8m인 단순 프리스트레스트 콘크리트보에 등분포하 중(고정하중과 활하중의 합)이 w=30kN/m 작용할 때 중앙 단면 콘크리트 하연에서의 응력이 0이 되려면 PS강재에 작 용되어야 할 프리스트레스 힘(P)은? (단, PS강재는 단면 중 심에 배치되어 있다.)

① 2400kN
② 3500kN
③ 4000kN
④ 4920kN

정답 확인

정답 ①

69번

표피 철근(skin reinforcement)에 대한 설명으로 옳은 것은?

① 상하 기둥 연결부에서 단면치수가 변하는 경우에 구부린 주철근이다.
② 비틀림모멘트가 크게 일어나는 부재에서 이에 저항하도 록 배치되는 철근이다.
③ 건조수축 또는 온도변화에 의하여 콘크리트에 발생하는 균열을 방지하기 위한 목적으로 배치되는 철근이다.
④ 주철근이 단면의 일부에 집중 배치된 경우일 때 부재의 측면에 발생 가능한 균열을 제어하기 위한 목적으로 주 철근 위치에서부터 중립축까지의 표면 근처에 배치하는 철근이다.

정답 확인

정답 ④

70번

옹벽의 설계에 대한 설명으로 틀린 것은?

① 무근콘크리트 옹벽은 부벽식 옹벽의 형태로 설계하여야 한다.
② 활동에 대한 저항력은 옹벽에 작용하는 수평력의 1.5배 이상이어야 한다.
③ 저판의 뒷굽판은 정확한 방법이 사용되지 않는 한, 뒷굽 판 상부에 재하되는 모든 하중을 지지하도록 설계하여야 한다.
④ 부벽식 옹벽의 저판은 정밀한 해석이 사용되지 않는 한, 부벽 사이의 거리를 경간으로 가정한 교정보 또는 연속 보로 설계할 수 있다.

정답 확인

정답 ①

71번

압축철근비가 0.01이고, 인장철근비가 0.003인 철근콘크리 트보에서 장기 추가처짐에 대한 계수(λ△)의 값은? (단, 하 중재하기간은 5년 6개월이다.)

① 0.66
② 0.80
③ 0.93
④ 1.33

정답 확인

정답 ④

72번

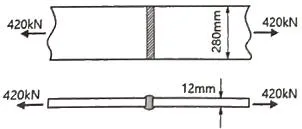

그림과 같은 맞대기 용접의 인장응력은?

① 25MPa
② 125MPa
③ 250MPa
④ 1250MPa

정답 확인

정답 ②

73번

그림과 같은 단순 프리스트레스트 콘크리트보에서 등분포하 중(자중포함) w=30kN/m가 작용하고 있다. 프리스트레스에 의한 상향력과 이 등분포하중이 평형을 이루기 위해서는 프 리스트레스 힘(P)을 얼마로 도입해야 하는가?

① 900kN
② 1200kN
③ 1500kN
④ 1800kN

정답 확인

정답 ①

74번

철근의 이음 방법에 대한 설명으로 틀린 것은? (단, ld는 정 착길이)

① 인장을 받는 이형철근의 겹침이음길이는 A급 이음과 B 급 이음으로 분류하며, A급 이음은 1.0ld이상, B급 이음 은 1.3ld이상이며, 두 가지 경우 모두 300mm 이상이어 야 한다.
② 인장 이형철근의 겹침이음에서 A급 이음은 배치된 철근 량이 이음부 전체 구간에서 해석결과 요구되는 소요 철 근량의 2배 이상이고, 소요 겹침이음길이 내 겹침이음된 철근량이 전체 철근량의 1/2 이하인 경우이다.
③ 서로 다른 크기의 철근을 압축부에서 겹침이음하는 경 우, D41과 D51 철근은 D35 이하 철근과의 겹침이음은 허용할 수 있다.
④ 휨부재에서 서로 직접 접촉되지 않게 겹침이음된 철근은 횡방향으로 소요 겹침이음길이의 1/3 또는 200mm 중 작은 값 이상 떨어지지 않아야 한다.

정답 확인

정답 ④

75번

옹벽에서 T형보로 설계하여야 하는 부분은?

① 윗부벽식 옹벽의 전면벽
② 뒷부벽식 옹벽의 뒷부벽
③ 앞부벽식 옹벽의 저판
④ 앞부벽식 옹벽의 앞부벽

정답 확인

정답 ②

76번

그림과 같은 필릿용접에서 일어나는 응력으로 옳은 것은? (단, KDS 14 30 25 강구조 연결설계기준(허용응력설계법) 에 따른다.)

① 82.3MPa
② 95.05MPa
③ 109.02MPa
④ 130.25MPa

정답 확인

정답 ③

77번

강도설계법에 대한 기본 가정으로 틀린 것은?

① 철근과 콘크리트의 변형률은 중립축부터 거리에 비례한 다.
② 콘크리트의 인장강도는 철근콘크리트 부재단면의 축강도 와 휨강도 계산에서 무시한다.
③ 철근의 응력이 설계기준항복강도 fy이하일 때 철근의 응 력은 그 변형률에 관계없이 fy와 같다고 가정한다.
④ 휨모멘트 또는 휨모멘트와 축력을 동시에 받는 부재의 콘크리트 압축연단의 극한변형률은 콘크리트의 설계기준 압축강도가 40MPa 이하인 경우에는 0.0033으로 가정한 다.

정답 확인

정답 ③

78번

철근콘크리트 구조물의 전단철근에 대한 설명으로 틀린 것 은?

① 전단철근의 설계기준항복강도는 450MPa을 초과할 수 없 다.
② 전단철근으로서 스터럽과 굽힘철근을 조합하여 사용할 수 있다.
③ 주인장철근에 45°이상의 각도로 설치되는 스터럽은 전단 철근으로 사용할 수 있다.
④ 경사스터럽과 굽힘철근은 부재 중간높이인 0.5d에서 반 력점 방향으로 주인장철근까지 연장된 45°선과 한 번 이 상 교차되도록 배치하여야 한다.

정답 확인

정답 ①

79번

프리스트레스트 콘크리트(PSC)에 대한 설명으로 틀린 것은?

① 프리캐스트를 사용할 경우 거푸집 및 동바리공이 불필요 하다.
② 콘크리트 전 단면을 유효하게 이용하여 철근콘크리트 (RC) 부재보다 경간을 길게 할 수 있다.
③ 철근콘크리트(RC)에 비해 단면이 작아서 변형이 크고 진 동하기 쉽다.
④ 철근콘크리트(RC)보다 내화성에 있어서 유리하다.

정답 확인

정답 ④

81번

그림과 같은 지반에서 재하순간 수주(水柱)가 지표면(지하수 위)으로부터 5m이었다. 40% 압밀이 일어난 후 A점에서의 전체 간극수압은? (단, 물의 단위중량은 9.81kN/m3이다.)

① 19.62kN/m2
② 29.43kN/m2
③ 49.05kN/m2
④ 78.48kN/m2

정답 확인

정답 ④

82번

다짐곡선에 대한 설명으로 틀린 것은?

① 다짐에너지를 증가시키면 다짐곡선은 왼쪽 위로 이동하 게 된다.
② 사질성분이 많은 시료일수록 다짐곡선은 오른쪽 위에 위 치하게 된다.
③ 점성분이 많은 흙일수록 다짐곡선은 넓게 퍼지는 형태를 가지게 된다.
④ 점성분이 많은 흙일수록 오른쪽 아래에 위치하게 된다.

정답 확인

정답 ②

83번

두께 2cm의 점토시료의 압밀시험 결과 전압밀량의 90%에 도달하는데 1시간이 걸렸다. 만일 같은 조건에서 같은 점토 로 이루어진 2m의 토층 위에 구조물을 축조한 경우 최종 침하량의 90%에 도달하는데 걸리는 시간은?

① 약 250일
② 약 368일
③ 약 417일
④ 약 525일

정답 확인

정답 ③

84번

Coulomb토압에서 옹벽배면의 지표면 경사가 수평이고, 옹 벽배면 벽체의 기울기가 연직인 벽체에서 옹벽과 뒤채움 흙 사이의 벽면마찰각(δ)을 무시할 경우, Coulomb토압과 Rankine토압의 크기를 비교할 때 옳은 것은?

① Rankine토압이 Coulomb토압 보다 크다.
② Coulomb토압이 Rankine토압 보다 크다.
③ Rankine토압과 Coulomb토압의 크기는 항상 같다.
④ 주동토압은 Rankine토압이 더 크고, 수동토압은 Coulomb토압이 더 크다.

정답 확인

정답 ③

85번

유효응력에 대한 설명으로 틀린 것은?

① 항상 전응력보다는 작은 값이다.
② 점토지반의 압밀에 관계되는 응력이다.
③ 건조한 지반에서는 전응력과 같은 값으로 본다.
④ 포화된 흙인 경우 전응력에서 간극수압을 뺀 값이다.

정답 확인

정답 ①

86번

포화상태에 있는 흙의 함수비가 40%이고, 비중이 2.60이다. 이 흙의 간극비는?

① 0.65
② 0.065
③ 1.04
④ 1.40

정답 확인

정답 ③

87번

아래 그림에서 투수계수 k=4.8×10-3cm/s일 때 Darcy 유출 속도(v)와 실제 물의 속도(침투속도, vs)는?

① v=3.4×10-4cm/s, vs=5.6×10-4cm/s
② v=3.4×10-4cm/s, vs=9.4×10-4cm/s
③ v=5.8×10-4cm/s, vs=10.8×10-4cm/s
④ v=5.8×10-4cm/s, vs=13.2×10-4cm/s

정답 확인

정답 ④

88번

포화된 점토에 대한 일축압축시험에서 파괴시 축응력이 0.2MPa일 때, 이 점토의 점착력은?

① 0.1MPa
② 0.2MPa
③ 0.4MPa
④ 0.6MPa

정답 확인

정답 ①

89번

포화된 점토지반에 성토하중으로 어느 정도 압밀된 후 급속 한 파괴가 예상될 때, 이용해야 할 강도정수를 구하는 시험 은?

① CU-test
② UU-test
③ UC-test
④ CD-test

정답 확인

정답 ①

90번

보링(boring)에 대한 설명으로 틀린 것은?

① 보링(boring)에는 회전식(rotary boring)과 충격식 (percussion boring)이 있다.
② 충격식은 굴진속도가 빠르고 비용도 싸지만 분말상의 교 란된 시료만 얻어진다.
③ 회전식은 시간과 공사비가 많이 들뿐만 아니라 확실한 코어(core)도 얻을 수 없다.
④ 보링은 지반의 상황을 판단하기 위해 실시한다.

정답 확인

정답 ③

91번

수조에 상방향의 침투에 의 한 수두를 측정한 결과, 그림과 같이 나타났다. 이때 수조 속에 있는 흙에 발생하는 침투력 을 나타낸 식은? (단, 시료의 단면적은 A, 시료의 길이는 L, 시료의 포화단위중량은 γsat, 물의 단위중량은 γwcm이다.)

① △h·γw·A
② △h·γw·(A/L)
③ △h·γsat·A
④ (γsat/γw)·A

정답 확인

정답 ①

92번

4m×4m 크기인 정사각형 기초를 내부마찰각 ø=20°, 점착 력 c=30kN/m2인 지반에 설치하였다. 흙의 단위중량 γ =19kN/m3이고 안전율(FS)을 3으로 할 때 Terzaghi 지지력 공식으로 기초의 허용하중을 구하면? (단, 기초의 근입깊이 는 1m이고, 전반전단파괴가 발생한다고 가정하며, 지지력계 수 Nc=17.69, Nq=7.44, Nγ=4.97이다.)

① 3780kN
② 5239kN
③ 6750kN
④ 8140kN

정답 확인

정답 ②

93번

말뚝에서 부주면마찰력에 대한 설명으로 틀린 것은?

① 아래쪽으로 작용하는 마찰력이다.
② 부주면마찰력이 작용하면 말뚝의 지지력은 증가한다.
③ 압밀층을 관통하여 견고한 지반에 말뚝을 박으면 일어나 기 쉽다.
④ 연약지반에 말뚝을 박은 후 그 위에 성토를 하면 일어나 기 쉽다.

정답 확인

정답 ②

94번

지반개량공법 중 연약한 점성토 지반에 적당하지 않은 것 은?

① 치환 공법
② 침투압 공법
③ 폭파다짐 공법
④ 샌드 드레인 공법

정답 확인

정답 ③

95번

표준관입시험에 대한 설명으로 틀린 것은?

① 표준관입시험의 N값으로 모래지반의 상대밀도를 추정할 수 있다.
② 표준관입시험의 N값으로 점토지반의 연경도를 추정할 수 있다.
③ 지층의 변화를 판단할 수 있는 시료를 얻을 수 있다.
④ 모래지반에 대해서 흐트러지지 않은 시료를 얻을 수 있 다.

정답 확인

정답 ④

97번

자연 상태의 모래지반을 다져 emin에 이르도록 했다면 이 지 반의 상대밀도는?

① 0%
② 50%
③ 75%
④ 100%

정답 확인

정답 ④

98번

현장 도로 토공에서 모래치환법에 의한 흙의 밀도 시험 결 과 흙을 파낸 구멍의 체적과 파낸 흙의 질량은 각각 1800cm3, 3950g이었다. 이 흙의 함수비는 11.2%이고, 흙 의 비중은 2.65이다. 실내시험으로부터 구한 최대건조밀도 가 2.05g/cm3일 때 다짐도는?

① 92%
② 94%
③ 96%
④ 98%

정답 확인

정답 ③

99번

다음 중 사면의 안정해석 방법이 아닌 것은?

① 마찰원법
② 비숍(Bishop)의 방법
③ 펠레니우스(Fellenius) 방법
④ 테르자기(Terzaghi)의 방법

정답 확인

정답 ④

100번

그림과 같은 지반에서 x-x'단면에 작용하는 유효응력은? (단, 물의 단위중량은 9.81kN/m3이다.)

① 46.7kN/m2
② 68.8kN/m2
③ 90.5kN/m2
④ 108kN/m2

정답 확인

정답 ②

101번

공동현상(cavitation)의 방지책에 대한 설명으로 옳지 않은 것은?

① 마찰손실을 작게 한다.
② 흡입양정을 작게 한다.
③ 펌프의 흡입관경을 작게 한다.
④ 임펠러(Impeller) 속도를 작게 한다.

정답 확인

정답 ③

102번

간이공공하수처리시설에 대한 설명으로 틀린 것은?

① 계획구역이 작으므로 유입하수의 수량 및 수질의 변동을 고려하지 않는다.
② 용량은 우천 시 계획오수량과 공공하수처리시설의 강우 시 처리가능량을 고려한다.
③ 강우 시 우수처리에 대한 문제가 발생할 수 있으므로 강 우 시 3Q처리가 가능하도록 계획한다.
④ 간이공공하수처리시설은 합류식 지역 내 500m3/일 이상 공공하수처리장에 설치하는 것을 원칙으로 한다.

정답 확인

정답 ①

103번

하수관로의 개 보수 계획 시 불명수량산정방법 중 일평균 하수량, 상수사용량, 지하수사용량, 오수전환율 등을 주요 인자로 이용하여 산정하는 방법은?

① 물사용량 평가법
② 일최대유량 평가법
③ 야간생활하수 평가법
④ 일최대-최소유량 평가법

정답 확인

정답 ①

104번

맨홀에 인버트(invert)를 설치하지 않았을 때의 문제점이 아닌 것은?

① 맨홀 내에 퇴적물이 쌓이게 된다.
② 환기가 되지 않아 냄새가 발생한다.
③ 퇴적물이 부패되어 악취가 발생한다.
④ 맨홀 내에 물기가 있어 작업이 불편하다.

정답 확인

정답 ②

105번

수중의 질소화합물의 질산화 진행과정으로 옳은 것은?

① NH3-N → NO2-N → NO3-N
② NH3-N → NO3-N → NO2-N
③ NO2-N → NO3-N → NH3-N
④ NO3-N → NO2-N → NH3-N

정답 확인

정답 ①

106번

상수도 시설 중 접합정에 관한 설명으로 옳지 않은 것은?

① 철근콘크리트조의 수밀구조로 한다.
② 내경은 점검이나 모래반출을 위해 1m 이상으로 한다.
③ 접합정의 바닥을 얕은 우물 구조로 하여 접수하는 예도 있다.
④ 지표수나 오수가 침입하지 않도록 맨홀을 설치하지 않는 것이 일반적이다.

정답 확인

정답 ④

107번

지름 15cm. 길이 50m인 주철관으로 유량 0.03m3/s의 물 을 50m 양수하려고 한다. 양수시 발생되는 총 손실수두가 5m이었다면 이 펌프의 소요축동력(kW)은? (단, 여유율은 0이며 펌프의 효율은 80%이다.)

① 20.2kW
② 30.5kW
③ 33.5kW
④ 37.2kW

정답 확인

정답 ①

108번

우수 조정지의 구조형식으로 옳지 않은 것은?

① 댐식(제방높이 15m 미만)
② 월류식
③ 지하식
④ 굴착식

정답 확인

정답 ②

109번

급수보급율 90%, 계획 1인 1일 최대급수량 440L/인, 인구 12만의 도시에 급수계획을 하고자 한다. 계획 1일 평균급 수량은? (단, 계획유효율은 0.85로 가정한다.)

① 33915m3/d
② 36660m3/d
③ 38600m3/d
④ 40392m3/d

정답 확인

정답 ④

110번

하수도의 효과에 대한 설명으로 적합하지 않은 것은?

① 도시환경의 개선
② 토지이용의 감소
③ 하천의 수질보전
④ 공중위생상의 효과

정답 확인

정답 ②

111번

혐기성 소화 공정의 영향인자가 아닌 것은?

① 독성물질
② 메탄함량
③ 알칼리도
④ 체류시간

정답 확인

정답 ②

112번

비교회전도(Ns)의 변화에 따라 나타나는 펌프의 특성곡선 의 형태가 아닌 것은?

① 양정곡선
② 유속곡선
③ 효율곡선
④ 축동력곡선

정답 확인

정답 ②

113번

정수시설 중 배출수 및 슬러지처리시설에 대한 아래 설명 중 ㉠, ㉡에 알맞은 것은?

① ㉠ : 12~24, ㉡ : 5~10
② ㉠ : 12~24, ㉡ : 10~20
③ ㉠ : 24~48, ㉡ : 5~10
④ ㉠ : 24~48, ㉡ : 10~20

정답 확인

정답 ④

114번

우리나라 먹는 물 수질기준에 대한 내용으로 틀린 것은?

① 색도는 2도를 넘지 아니할 것
② 페놀은 0.005 mg/L를 넘지 아니할 것
③ 암모니아성 질소는 0.5mg/L 넘지 아니할 것
④ 일반세균은 1mL 중 100CFU을 넘지 아니할 것

정답 확인

정답 ①

115번

호소의 부영양화에 관한 설명으로 옳지 않은 것은?

① 부영양화의 원인물질은 질소와 인 성분이다.
② 부영양화는 수심이 낮은 호소에서도 잘 발생된다.
③ 조류의 영향으로 물에 맛과 냄새가 발생되어 정수에 어 려움을 유발시킨다.
④ 부영양화된 호소에서는 조류의 성장이 왕성하여 수심이 깊은 곳까지 용존산소농도가 높다.

정답 확인

정답 ④

116번

계획우수량 산정에 필요한 용어에 대한 설명으로 옳지 않 은 것은?

① 강우강도는 단위시간 내에 내린 비의 양을 깊이로 나타 낸 것이다.
② 유하시간은 하수관로로 유입한 우수가 하수관 길이 L을 흘러가는데 필요한 시간이다.
③ 유출계수는 배수구역 내로 내린 강우량에 대하여 증발과 지하로 침투하는 양의 비율이다.
④ 유입시간은 우수가 배수구역의 가장 원거리 지점으로부 터 하수관로로 유입하기까지의 시간이다.

정답 확인

정답 ③

117번

상수도에서 많이 사용되고 있는 응집제인 황산알루미늄에 대한 설명으로 옳지 않은 것은?

① 가격이 저렴하다.
② 독성이 없으므로 대량으로 주입할 수 있다.
③ 결정은 부식성이 없어 취급이 용이하다.
④ 철염에 비하여 플록의 비중이 무겁고 적정 pH의 폭이 넓다.

정답 확인

정답 ④

118번

다음 그림은 포기조에서 부유물질의 물질수지를 나타낸 것 이다. 포기조내 MLSS를 3000mg/L로 유지하기 위한 슬러 지의 반송비는?

① 39%
② 49%
③ 59%
④ 69%

정답 확인

정답 ③

119번

하수의 배제방식에 대한 설명으로 옳지 않은 것은?

① 분류식은 관로오접의 철저한 감시가 필요하다.
② 합류식은 분류식보다 유량 및 유속의 변화폭이 크다.
③ 합류식은 2계통의 분류식에 비해 일반적으로 건설비가 많이 소요된다.
④ 분류식은 관로내의 퇴적이 적고 수세효과를 기대할 수 없다.

정답 확인

정답 ③

120번

상수슬러지의 함수율이 99%에서 98%로 되면 슬러지의 체 적은 어떻게 변하는가?

① 1/2로 증대
② 1/2로 감소
③ 2배로 증대
④ 2배로 감소 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요. 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120

정답 확인

정답 ②
