토목기사 2016년 1회 기출문제

2016-05-08 시행 · 112문항

이 회차 문제 풀기 →

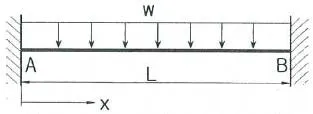

3번
다음 그림과 같은 양단고정인 보가 등분포하중w를 받고 있 다. 모멘트가 0이 되는 위치는 지점부터 A부터 약 얼마 떨어 진 곳에 있는가? (단, EI는 일정하다.)
토목기사 2016년 1회 3번 문제 그림
  1. ① 0.112L
  2. ② 0.212L
  3. ③ 0.332L
  4. ④ 0.412L
정답 확인

정답 ②

4번
길이가 8m이고 단면이 3cm×4cm인 직사각형 단면을 가진 양단 고정인 장주의 중심축에 하중이 작용할 때 좌굴응력은 약 얼마인가? (단, E=2×106kg/cm2이다.)
  1. ① 74.7kg/cm2
  2. ② 92.5kg/cm2
  3. ③ 143.2kg/cm2
  4. ④ 195.1kg/cm2
정답 확인

정답 ②

5번
직경 d인 원형단면 기둥의 길이가 4m이다. 세장비가 100이 되도록 하려면 이 기둥의 직경은?
  1. ① 9cm
  2. ② 13cm
  3. ③ 16cm
  4. ④ 25cm
정답 확인

정답 ③

8번
아래 그림과 같은 보에서 A점의 휨 모멘트는?
토목기사 2016년 1회 8번 문제 그림
  1. ① PL/8(시계반향)
  2. ② PL/2(시계반향)
  3. ③ PL/2(반시계반향)
  4. ④ PL(시계반향)
정답 확인

정답 ④

11번
그림과 같은 게르버보의 E점(지점 C 에서 오른쪽으로 10m 떨어진 점)에서의 휨모멘트 값은?
토목기사 2016년 1회 11번 문제 그림
  1. ① 600kg·m
  2. ② 640kg·m
  3. ③ 1000kg·m
  4. ④ 1600kg·m
정답 확인

정답 ①

12번
다음 그림에서 지점 A와 C에서의 반력을 각각 RA 와 RC 라 고 할 때, RA 의 크기는?
토목기사 2016년 1회 12번 문제 그림
  1. ① 20t
  2. ② 17.32t
  3. ③ 10t
  4. ④ 8.66t
정답 확인

정답 ②

13번
평면응력을 받는 요소가 다음고 k같이 응력을 받고 있다. 최대 주응력은?
  1. ① 640kg/cm2
  2. ② 360kg/cm2
  3. ③ 1360kg/cm2
  4. ④ 1640kg/cm2
정답 확인

정답 ④

14번
그림과 같이 속이 빈 원형단면(빗금친 부분)의 도심에 대한 극관성 모멘트는?
토목기사 2016년 1회 14번 문제 그림
  1. ① 460cm4
  2. ② 760cm4
  3. ③ 840cm4
  4. ④ 920cm4
정답 확인

정답 ④

15번
그림과 같은 정정 트러스에서 D1부재(AC)의 부재력은?
토목기사 2016년 1회 15번 문제 그림
  1. ① 0.625t(인장력)
  2. ② 0.625t(압축력)
  3. ③ 0.75t(인장력)
  4. ④ 0.75t(압축력)
정답 확인

정답 ②

16번
그림과 같이 길이 20m인 단순보의 중앙점 아래 1cm 떨어 진 곳에 지점 C가 있다. 이 단순보가 등분포하중 w=1t/m를 받는 경우 지점 C의 수직반력 Rcy는? (단, EI-2.0×1012 kg·cm2 이다.)
토목기사 2016년 1회 16번 문제 그림
  1. ① 200kg)
  2. ② 300kg
  3. ③ 400kg
  4. ④ 500kg
정답 확인

정답 ④

17번
탄성계수는 2.3×106 kg/cm2, 프와송비는 0.35 일 때 전단 탄성계수의 값을 구하면?
  1. ① 8.1×105 kg/cm2
  2. ② 8.5×105 kg/cm2
  3. ③ 8.9×105 kg/cm2
  4. ④ 9.3×105 kg/cm2
정답 확인

정답 ②

18번
그림과 같은 T형 단면을 가진 단순보가 있다. 이 보의 지간 은 3m이고, 지점으로부터 1m떨어진 곳에 하중 P=450kg이 작용하고 있다. 이 보에 발생하는 최대 전단응력은?
  1. ① 14.8 kg/cm2
  2. ② 24.8 kg/cm2
  3. ③ 34.8 kg/cm2
  4. ④ 44.8 kg/cm2
정답 확인

정답 ①

19번
그림과 같은 보에서 최대 처짐이 발생하는 위치는? (단, 부 재의 EI는 일정하다.)
토목기사 2016년 1회 19번 문제 그림
  1. ① A점으로부터 5.00m 떨어진 곳
  2. ② A점으로부터 6.18m 떨어진 곳
  3. ③ A점으로부터 8.82m 떨어진 곳
  4. ④ A점으로부터 10.00m 떨어진 곳
정답 확인

정답 ③

21번
사진측량의 입체시에 대한 설명으로 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처 리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 2매의 사진이 입체감을 나타내기 위해서는 사진출척이 거의 같고 촬영한 카메라의 광축이 거의 동일 평면 내에 있어야 한다.
  2. ② 여색입체사진이 오른쪽은 적색, 완쪽은 청색으로 인쇄되 었을 때 오른쪽에 청색, 왼쪽에 적색의 안경으로 보아야 바른 입체시가 된다.
  3. ③ 렌즈의 초점거리가 길 때가 짧을 때보다 입체상이 더 높 게 보인다.
  4. ④ 입체시 과정에서 본래의 고지가 반대가 되는 현상을 역 입체시라고 한다.
정답 확인

정답 ③

22번
다음 설명 중 틀린 것은?
  1. ① 측지학이란 지구 내부의 특성, 지구의 형상 및 운동을 결정하는 측량과 지구표면상 모든 점들 간의 상호위치 관계를 산정하는 측량을 위한 학문이다.
  2. ② 측지측량은 지구의 곡률을 고려한 정밀 측량이다.
  3. ③ 지각변동의 관축, 향로 등의 측량은 평면측량으로 한다.
  4. ④ 측지학의 구분은 물리측지학과 기하측지학으로 크게 나 눌 수 있다.
정답 확인

정답 ③

23번
GPS 구성 부문 중 위성의 신호 상태를 점검하고, 궤도 위 치에 대한 정보를 모니터링 하는 임무를 수행하는 부문은?
  1. ① 우주부문
  2. ② 제어부문
  3. ③ 사용자부문
  4. ④ 개발부문
정답 확인

정답 ②

24번
표고 h=326.42m인 지대에 설치한 기선의 길이가 L=500m 일 때 평균해면상의 보정량은? (단, 지구 반지름 R=6367km 이다.)
  1. ① -0.0156m
  2. ② -0.0256m
  3. ③ -0.0356m
  4. ④ -0.0456m
정답 확인

정답 ②

25번
지오이드(Geoid)에 대한 설명으로 옳은 것은?
  1. ① 육지와 해양의 지형면을 말한다.
  2. ② 육지 및 해저의 요철(凹凸)을 평균한 매끈한 곡면이다.
  3. ③ 회전타원체와 같은 것으로 지구의 형상이 되는 곡면이 다.
  4. ④ 평균해수면을 육지내부까지 연장했을 때의 가상적인 곡 면이다.
정답 확인

정답 ④

26번
GNSS 위성측량시스템으로 틀린 것은?
  1. ① GPS
  2. ② GSIS
  3. ③ QZSS
  4. ④ GALILEO
정답 확인

정답 ②

27번
삼각측량에서 시간과 경비가 많이 소요되나 가장 정밀한 측 량성과를 얻을 수 있는 삼각망은?
  1. ① 유심망
  2. ② 단삼각형
  3. ③ 단열삼각망
  4. ④ 사변형망
정답 확인

정답 ④

28번
수평 및 수직거리를 동일한 정확도로 곽측하여 육면채의 채 적을 3000m3로 구하였다. 체적계산의 오차를 0.6m3 이하로 하기 위한 수평 및 수직거리 관측의 최대 허용 정확도는?
  1. ① 1/15000
  2. ② 1/20000
  3. ③ 1/25000
  4. ④ 1/30000
정답 확인

정답 ①

29번
축척 1:5000의 지형도 제작에서 등고선 위치오차가 ±0.3mm, 높이 관측오차가 ±0.2mm로 하면 등고선 간격은 최소한 얼마 이상으로 하여야 하는가?
  1. ① 1.5m
  2. ② 2.0m
  3. ③ 2.5m
  4. ④ 3.0m
정답 확인

정답 ①

30번
클로소이드곡선에 관한 설명으로 옳은 것은?
  1. ① 곡선반지름 R, 곡선길이 I, 매개변수 A와의 관계식은 RL=A 이다.
  2. ② 곡선반지름에 비례하여 곡선길이가 증가하는 곡선이다.
  3. ③ 곡선길이가 일정할 때 곡선반지름이 커지면 접선각은 작 아진다.
  4. ④ 곡선반지름과 곡선길이가 매개변수 A의 1/2인 점 (R=L=A/2)을 클로소이드 특성점이라고 한다.
정답 확인

정답 ③

31번
지형도의 이용법에 해당되지 않는 것은?
  1. ① 저수량 및 토공량 산정
  2. ② 유역면적의 도상 측정
  3. ③ 간접적인 지적도 작성
  4. ④ 등경사선 관측
정답 확인

정답 ③

32번
수면으로부터 수심(H)의 0.2H, 0.4H, 0.6H, 0.8H 지점의 유속(V0.2, V0.4, V0.6, V0.8)을 관측하여 평균유속을 구하는 공 식으로 옳지 않은 것은?
  1. ① V= V0.6
  2. ② V= 1/2(V0.2+V0.8)
  3. ③ V= 1/3(V0.2+V0.6+V0.8)
  4. ④ V= 1/4(V0.2+2V0.6+V0.8)
정답 확인

정답 ③

33번
직사각형 토지를 줄자로 특정한 결과가 가로 37.8m, 세로 28.9m 이었다. 이 줄자는 표준길이 30m당 4.7cm가 늘어있 었다면 이 토지의 면적 최대 오차는?
  1. ① 0.03m2
  2. ② 0.36m2
  3. ③ 3.42m2
  4. ④ 3.53m2
정답 확인

정답 ③

34번
그림과 같이 2회 관측한 ∠AOB의 크기는 21°36' 28“. 3회 관측한 ∠BOC는 63°18' 45” 6회 관측한 ∠AOC는 84°54' 37“ 일 때 ∠AOC의 최확값은?
토목기사 2016년 1회 34번 문제 그림
  1. ① 84°54' 25“
  2. ② 84°54' 31“
  3. ③ 84°54' 43“
  4. ④ 84°54' 49“
정답 확인

정답 ③

35번
그림과 같은 반지름=50m인 원곡선을 설치하고자 할 때 접 선거리 AI 상에 있는 HC 의 거리는? (단, 교각=60° , α =20° , ∠AHC=90°)
토목기사 2016년 1회 35번 문제 그림
  1. ① 0.19m
  2. ② 1.98m
  3. ③ 3.02m
  4. ④ 3.24m
정답 확인

정답 ③

36번
항공사진상에 굴뚝의 윗부분이 주점으로부터 80mm 떨어져 나타났으며 굴뚝의 길이는 10mm 이었다. 실제 굴뚝의 높이 가 70m라면 이 사진의 촬영고도는?(관련 규정 개정전 문제 로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 490m
  2. ② 560m
  3. ③ 630m
  4. ④ 700m
정답 확인

정답 ②

37번
수준측량에서 전·후시의 거리를 같게 취해도 제거되지 않는 오차는?
  1. ① 지구곡률오차
  2. ② 대기굴절오차
  3. ③ 시준선오차
  4. ④ 표척눈금오차
정답 확인

정답 ④

38번
노선에 곡선반지름 R=600m인 곡선을 설치할 때, 현의 길이 L=20m에 대한 편각은?
  1. ① 54' 18“
  2. ② 55' 18“
  3. ③ 56' 18“
  4. ④ 57' 18“
정답 확인

정답 ④

39번
거리는 2.0km에 대한 양차는? (단, 굴절계수 k는 0.14, 지 구의 반지름은 6370km이다.)
  1. ① 0.27m
  2. ② 0.29m
  3. ③ 0.31m
  4. ④ 0.33m
정답 확인

정답 ①

40번
다각측량에서 토털스테이션의 구심오차에 관한 설명으로 옳 은 것은?
  1. ① 도상의 측점과 지상의 측점이 동일연직선상에 있지 않음 으로써 발생한다.
  2. ② 시준선이 수평분도원의 중심을 통과하지 않음으로써 발 생한다.
  3. ③ 편심량의 크기에 반비례한다.
  4. ④ 정반관측으로 소거된다.
정답 확인

정답 ①

41번
단위유량도에 대한 설명 중 틀린 것은?
  1. ① 일정기저시간가정, 비례가정, 중첩가정은 단위도의 3대 기본가정이다.
  2. ② 단위도의 정의에서 특정 단위시간은 1시간을 의미한다.
  3. ③ 단위도의 정의에서 단위 유효우량은 유역전 면적상의 등 강우량 깊이로 측정되는 특정량의 우량을 의미한다.
  4. ④ 단위 유효우량은 유출량의 형태로 단위도 상에 표시되 며, 단위도 아래의 면적은 부피의 차원을 가진다.
정답 확인

정답 ②

42번
물의 순환과정인 증발에 관한 설명으로 옳지 않은 것은?
  1. ① 증발량은 물수지방정식에 의하여 산정될 수 있다.
  2. ② 증발은 자유수면 뿐만 아니라 식물의 엽면등을 통하여 기화되는 모든 현상을 의미한다.
  3. ③ 증발접시계수는 저수지 증발량의 증발접시 증발량에 대 한 비이다.
  4. ④ 증발량은 수면온도에 대한 공기의 포화증기압과 수면에 서 일정 높이에서의 증기압의 차이에 비례한다.
정답 확인

정답 ②

43번
관망(pipe network) 계산에 대한 설명으로 옳지 않은 것은?
토목기사 2016년 1회 43번 문제 그림
  1. ① 관내의 흐름은 연속 방정식을 만족한다.
  2. ② 가정 유량에 대한 보정을 통한 시산법(trial and error method)으로 계산한다.
  3. ③ 관내에서는 Darcy-Weisbach 공식을 만족한다.
  4. ④ 임의 두 점간의 압력강하량은 연결하는 경로에 따라 다 를 수 있다.
정답 확인

정답 ④

44번
강우 강도 I= 로 표시되는 어느 도시에 있어서 20분 간의 강우량 R20은? (단, t의 단위는 분이다.)
  1. ① 17.8mm
  2. ② 27.8mm
  3. ③ 37.8mm
  4. ④ 47.8mm
정답 확인

정답 ②

45번
그림과 같은 수로의 단위촉당 유량은? (단, 유출계수 C=1이 며 이외 손실은 무시함)
  1. ① 2.5m3/s/m
  2. ② 1.6m3/s/m
  3. ③ 2.0m3/s/m
  4. ④ 1.2m3/s/m
정답 확인

정답 ②

46번
경심이 5m이고 동수경사가 1/200인 관로에서 Reynolds 수 가 1000인 흐름의 평균유속은?
  1. ① 0.70m/s
  2. ② 2.24m/s
  3. ③ 5.00m/s
  4. ④ 5.53m/s
정답 확인

정답 ④

47번
그림과 같이 물속에 수직으로 설치된 2m×3m 넓이의 수문 을 올리는 데 필요한 힘은? (단, 수문의 물속 무게는 1960N 이고, 수문과 벽면 사이의 마찰계수는 0.25이다.)
토목기사 2016년 1회 47번 문제 그림
  1. ① 5.45kN
  2. ② 53.4kN
  3. ③ 126.7kN
  4. ④ 271.2kN
정답 확인

정답 ②

48번
강수량 자료를 해석하기 위한 DAD해석 시 필요한 자료는?
  1. ① 강우량, 단면적, 최대수심
  2. ② 적설량, 분포면적, 적설일수
  3. ③ 강우량, 집수면적, 강우기간
  4. ④ 수심, 유속단면적, 홍수기간
정답 확인

정답 ③

49번
단위무게 5.88kN/m3. 단면 40cm×40cm, 길이 4m인 물체 를 물속에 완전히 가라앉히려 할 때 필요한 최소 힘은?
  1. ① 2.51kN
  2. ② 3.76kN
  3. ③ 5.88kN
  4. ④ 6.27kN
정답 확인

정답 ①

50번
원형관의 중앙에 피토관(Point tube)을 넣고 관벽의 정수압 을 측정하기 위하여 정압관과의 수면차를 측정하였더니 10.7m 이였다. 이 때의 유속은? (단, 피토관 상주 C=1 이 다.)
  1. ① 8.4m/s
  2. ② 11.7m/s
  3. ③ 13.1m/s
  4. ④ 14.5m/s
정답 확인

정답 ④

51번
위어(weir)에 관한 설명으로 옳지 않은 것은?
  1. ① 위어를 월류하는 흐름은 일반적으로 상류에서 사류로 변 한다.
  2. ② 위어를 월류하는 흐름이 사류일 경우(완전월류) 유량은 하류 수위의 영향을 받는다.
  3. ③ 위어는 개수로의 유량측정, 취수를 위한 수위증가 등의 목적으로 설치한다.
  4. ④ 작은 유량은 측정할 경우 삼각위어가 효과적 이다.
정답 확인

정답 ②

52번
유선(streamline)에 대한 설명으로 옳지 않은 것은?
  1. ① 유선이란 유체입자가 움직인 경로를 말한다.
  2. ② 비정상류에서는 시간에 따라 유선이 달라진다.
  3. ③ 정상류에서는 유적선(pathline)과 일치한다.
  4. ④ 하나의 유선은 다른 유선과 교차하지 않는다.
정답 확인

정답 ①

53번
다음의 손실계수 중 특별한 형상이 아닌 경우, 일반적으로 그 값이 가장 큰 것은?
  1. ① 입구 손실계수(fe)
  2. ② 단면 급확대 손실계수(fse)
  3. ③ 단면 급축소 손실계수(fse)
  4. ④ 출구 손실계수(fo
정답 확인

정답 ④

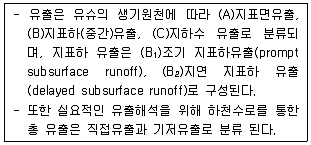

54번
다음 설명중 기저유출에 해당되는 것은?
토목기사 2016년 1회 54번 문제 그림
  1. ① (A)+(B)+(C)
  2. ② (B)+(C)
  3. ③ (A)+(B1)
  4. ④ (C)+(B2)
정답 확인

정답 ④

55번
개수로에서 일정한 단면적에 대하여 최대유량이 흐르는 조 건은?
  1. ① 수심이 최대이거나 수로 폭이 최소일 때
  2. ② 수심이 최소이거나 수로 폭이 최대일 때
  3. ③ 윤변이 최소이거나 경심이 최대일 때
  4. ④ 윤변이 최대이거나 경김이 최소일 때
정답 확인

정답 ③

56번
폭이 1m인 직사각형 개수로에서 0.5m3/s의 유량이 80cm의 수심으로 흐르는 경우, 이 흐름을 가장 잘 나타낸 것은? (단, 동점성 계수는 0.012cm2/s, 한계수심은 29.5cm이다.)
  1. ① 층류이며 상류
  2. ② 층류이며 사류
  3. ③ 난류이며 상류
  4. ④ 난류이며 사류
정답 확인

정답 ③

57번
직각 삼각형 위어에서 월류수심의 측정에 1%의 오차가 있 다고 하면 유량에 발생하는 오차는?
  1. ① 0.4%
  2. ② 0.8%
  3. ③ 1.5%
  4. ④ 2.5%
정답 확인

정답 ④

58번
다음중 부정류 흐름의 지하수를 해석하는 방법은?
  1. ① Theis 방법
  2. ② Dupuit방법
  3. ③ Thiem방법
  4. ④ Laplace방법
정답 확인

정답 ①

59번
Darcy의 법칙에 대한 설명으로 옳은 것은?
  1. ① 지하수 흐름이 층류일 경우 적용된다.
  2. ② 투수계수는 무차원의 계수이다.
  3. ③ 유속이 클 때에만 적용된다.
  4. ④ 유속이 동수경사에 반비례하는 경우에만 적용된다.
정답 확인

정답 ①

60번
흐르는 유체 속에 물체가 있을 때, 물체가 유체로부터 받는 힘은?
  1. ① 장력(張力)
  2. ② 충력(衝力)
  3. ③ 항력(抗力)
  4. ④ 소류력(掃流力)
정답 확인

정답 ③

61번
철근콘크리트 1방향 슬래브의 설계에 대한 설명 중 틀린 것 은?
  1. ① 1방향 슬래브의 두꼐는 최소 100mm이상으로 하여야 한 다.
  2. ② 4변에 의해 지지되는 2방향 슬래브 중에서 단변에 대한 장변의 비가 2배를 넘으면 1방향 슬래브로 해석한다.
  3. ③ 슬래브의 정모멘트 및 부모멘트 철근의 중심간격은 위험 단면에서는 슬래브 두께는 3배 이하이어야 하고, 또한 450mm이하로 하여야 한다.
  4. ④ 슬래브의 단변반향 보의 상부에 부모멘트로 인해 발생하 는 균열을 방지하기 위하여 슬래브의 장변 방향으로 슬 래브 상부에 철근을 배치하여야 한다.
정답 확인

정답 ③

62번
아래와 같은 맞대기 이음부에 발생하는 응력의 크기는? (단, P=360kN, 강판두께 12mm) (문제 오류로 문제가 정확하지 않습니다. 문제 내용을 아시는분께서는 오류 신고를 통하여 보기 내용 작성 부탁 드립니다. 정답은 4번 입니다.)
토목기사 2016년 1회 62번 문제 그림
  1. ① 압축응력 fc= 14.4 MPa
  2. ② 인장응력 ft = 3000 MPa
  3. ③ 전단응력 τ = 150MPa
  4. ④ 압축응력 fc = 120MPa
정답 확인

정답 ④

63번
아래 그림과 같은 복철근 직사각형 보의 공칭휨 모멘트 강 도 Mn은? (단, fck=28MPa, fy=350MPa, As=4500mm2,As'=1800mm2 이며 압축, 인장철근 모두 항복 한다고가정한다
토목기사 2016년 1회 63번 문제 그림
  1. ① 724.3kN·m
  2. ② 765.9kN·m
  3. ③ 792.5kN·m
  4. ④ 831.8kN·m
정답 확인

정답 ②

64번
그림과 같은 띠철근 단주의 균형상태에서 축방향 공칭하중 (Pb)은 얼마인가? (단, fck=27MPa, fy=400MPa, Ast=4-D35=3800mm2)
  1. ① 1360.9kN
  2. ② 1520.0kN
  3. ③ 3645.2kN
  4. ④ 5165.3kN
정답 확인

정답 ①

65번
직사각형 단면의 보에서 계수 전단력 Vu=40kN을 콘크리트 만으로 지지하고자 할 때 필요한 최소 유효깊이(d)는? (단, fck=25MPa이고, bw =300mm이다.)
  1. ① 320mm
  2. ② 348mm
  3. ③ 384mm
  4. ④ 427mm
정답 확인

정답 ④

66번
아래 표와 같은 조건에서 처짐을 계산하지 않는 경우의 보 의 최소 두께는 약 얼마인가?
토목기사 2016년 1회 66번 문제 그림
  1. ① 680mm
  2. ② 700mm
  3. ③ 720mm
  4. ④ 750mm
정답 확인

정답 ②

67번
압축 철근비가 0.01 이고, 연장철근비가 0.003인 철근콘크 리트보에서 장기 추가처짐에 대한 계수(rΔ)의 값은? (단, 하 중재하기간은 5년6개월 이다.)
  1. ① 0.80
  2. ② 0.933
  3. ③ 2.80
  4. ④ 1.333
정답 확인

정답 ④

68번
다음 그림과 같이 W=40kN/m 일 때 PS 강재가 단면 중심 에서 긴장되며 인장측의 콘크리트 응력이 “0”이 되려면 PS 강재에 얼마의 긴장력이 작용하여야 하는가?
토목기사 2016년 1회 68번 문제 그림
  1. ① 4605kN
  2. ② 5000kN
  3. ③ 5200kN
  4. ④ 5625kN
정답 확인

정답 ②

69번
강도설계법에서 인장철근 D29(공칭 직경 dp=28.66mm)을 정착시키는 데 소요되는 기본 정착길이는? (단, fck =24MPa, fy =300MPa으로 한다.)
  1. ① 682mm
  2. ② 785mm
  3. ③ 827mm
  4. ④ 1051mm
정답 확인

정답 ④

70번
아래 그림과 같은 직사각형 단면의 균열모멘트(Mcr)는? (단, 보통중량 콘크리트를 사용한 경우로서, fck=21MPa, As=4800mm2)
  1. ① 36.13kN·m
  2. ② 31.25kN·m
  3. ③ 27.98kN·m
  4. ④ 23.65kN·m
정답 확인

정답 ①

71번
아래 그림과 같은 단철근 직사각형 보에서 설계휨강도 계산 을 위한 강도감소계수(ø)는? (단, fck=35MPa, fy=400MPa, As=3500mm2)(관련 규정 개정전 문제로 여기서는 기존 정답 인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
토목기사 2016년 1회 71번 문제 그림
  1. ① 0.806
  2. ② 0.813
  3. ③ 0.827
  4. ④ 0.839
정답 확인

정답 ③

72번
인장 이형철근의 정착길이 산정 시 필요한 보정계수에 대한 설명을 틀린 것은? (단, fsp는 콘크리트의 쪼갬인장강도)
  1. ① 상부철근(정착길이 또는 겹침이음부 아래 300mm를 초 과되게 굳지 않은 콘크리트를 친 수평철근)인 경우, 철근 배근 위치에 따른 보정계수 1.3을 사용한다.
  2. ② 에폭시 도막철근인 경우, 피복두께 및 순간격에 따라 1.2나 2.0의 보정계수를 사용한다.
  3. ③ fsp가 주어지지 않은 전경량콘크리트인 경우 보정계수(λ) 는 0.75를 사용한다.
  4. ④ 에폭시 도막철근이 상부철근인 경우에 상부철근의 위치 계수와 철근 도막계수의 곱이 1.7보다 클 필요는 없다.
정답 확인

정답 ②

73번
PSC 보를 RC 보처럼 생각하여, 콘크리트는 압축력을 받고 긴장재는 인장력을 받게 하여두 힘의 우력 모멘트로 외력에 의한 휨모멘트에 저항시킨다는 생각은 다음 중 어느 개념과 같은가?
  1. ① 응력개념(stress consept)
  2. ② 강도개념(strength concept)
  3. ③ 하중평형개념(load balancing concept)
  4. ④ 균등절 보의 개념(homogeneous beam concept)
정답 확인

정답 ②

74번
직접 설계법에 의한 슬래브 설계에서 전체 정적계 수 휨모 멘트 M0=340kN·m로 계산되었을 때, 내부 경간의 부계수 휨 모멘트는 얼마인가?
  1. ① 102kN·m
  2. ② 119kN·m
  3. ③ 204kN·m
  4. ④ 221kN·m
정답 확인

정답 ④

75번
경간 25m인 PS콘크리트 보에 계수하중 40kN/m이 작용하 고, P=2500kN의 프리스트레스가 주어질때 등분포 상향력 u 를 하중평형(Balanced Load) 개념에 의해 계산하여 이보에 작용하는 순수하향 분포하중을 구하면?
  1. ① 26.5kN/m
  2. ② 27.3kN/m
  3. ③ 28.8kN/m
  4. ④ 29.6kN/m
정답 확인

정답 ③

76번
직사각형 단면(300×400mm)인 프리텐션 부재에 550mm2의 단면적을 가진 PS강전을 콘크리트 단면 도심에 일치하도록 배치하였다. 이때 1350MPa의 인장응력이 되도록 긴장한 후 콘크리트에 프리스트레스를 도입한 경우 도입직후 생기는 PS강선의 응력은? (단, n=6, 단면적은 총단면적 사용)
  1. ① 371MPa
  2. ② 398MPa
  3. ③ 1313MPa
  4. ④ 132MPa
정답 확인

정답 ③

77번
인장응력 검토를 위한 L-150×90×12 인 형강(angle)의 전 개 총폭 bg는 얼마인가?
  1. ① 228mm
  2. ② 232mm
  3. ③ 240mm
  4. ④ 252mm
정답 확인

정답 ①

78번
프리스트레스트 콘크리트 구조물의 특정에 대한 설명으로 틀린 것은??
  1. ① 철근콘크리트의 구조물에 비해 진동에 대한 저항성이 우 수하다.
  2. ② 설계하중하에서 균열이 생기지 않으므로 내구성이 크다.
  3. ③ 철근콘크리트 구조물에 비하여 복원성이 우수하다.
  4. ④ 공사가 복잡하여 고도의 기술을 요한다.
정답 확인

정답 ①

79번
1방향 철근콘크리트 슬래브의 전체 단면적이 2000000mm2 이고, 사용한 이형 철근의 설계기준 항복강도가 500MPa인 경우, 수축 및 온도철근량 의 최소값은?
  1. ① 1800mm2
  2. ② 2400mm2
  3. ③ 3200mm2
  4. ④ 3800mm2
정답 확인

정답 ③

80번
그림과 같은 원형철근기둥에서 콘크리트구조설계 기준에서 요구하는 최대나선철근의 간격은 약 얼마인가? (단, fck=24MPa, fsyt=400MPa, D10 철근의 공칭 단면적은 71.3mm2이다.)
토목기사 2016년 1회 80번 문제 그림
  1. ① 35mm
  2. ② 38mm
  3. ③ 42mm
  4. ④ 45mm
정답 확인

정답 ④

81번
두께가 4미터인 점토층이 모래층사이에 끼어있다. 점토층에 3t/m2의 유효응력이 작용하여 최종침하량이 10cm가 발생하 였다. 실내압밀시험결과 측정된 압밀계수( Cv ) = 2 × 10-4 cm2/sec라고 할 때 평균 압밀도 50%가 될 때까지 소요일 수는?
  1. ① 288일
  2. ② 312일
  3. ③ 388일
  4. ④ 456일
정답 확인

정답 ④

82번
그림과 같은 지반에서 유효응력에 대한 점착력 및 마찰각이 각각 c'=1.0t/m2. ø′=20°일 때, A 점에서의 전단강도(t/m2) 는?
토목기사 2016년 1회 82번 문제 그림
  1. ① 3.4t/m2
  2. ② 4.5t/m2
  3. ③ 5.4t/m2
  4. ④ 6.6t/m2
정답 확인

정답 ①

83번
연약한 점성토의 지반특성을 파악하기 위한 현장 조사 시험 방법에 대한 설명 중 틀린 것은?
  1. ① 현장베인시험은 연약한 점토층에서 비배수 전단강도를 직접 산정할 수 있다.
  2. ② 정적콘관입시험(CPT)은 콘지수를 이용하여 비배 수 전단 강도 추정이 가능하다.
  3. ③ 표준관입시험에서의 N값은 연약한 점성토 지반특성을 잘 반영해 준다.
  4. ④ 정적콘관입시험(CPT)은 연속적인 지층분류 및 건단강도 추정 등 연약점토 특성분석에 매우 효과적이다.
정답 확인

정답 ③

84번
흙의 분류에 사용되는 Casagrande 소성도에 대한 설명으로 틀린 것은?
  1. ① 세립토를 분류하는 데 이용된다.
  2. ② U선은 액성한계와 소성지수의 상한선으로 U선 위쪽으로 는 측점이 있을 수 없다.
  3. ③ 액성한계 50%를 기준으로 저소성(L) 흙과 고소성(H) 흙 으로 분류한다.
  4. ④ A선 위의 흙은 실트(M) 또는 유기질토(O)이며, A선 아래 의 흙은 점토(C)이다.
정답 확인

정답 ④

85번
흙의 다짐에 있어 램머의 중량이 2.5kg, 낙하고 30cm, 3층 으로 각층 다짐횟수가 25회 일 때 다짐에너지는? (단, 몰드 의 체적은 1000cm3이다.)
  1. ① 5.63kg·cm/cm3
  2. ② 5.96kg·cm/cm3
  3. ③ 10.45kg·cm/cm3
  4. ④ 0.66kg·cm/cm3
정답 확인

정답 ①

86번
수평방향투수계수가 0.12cm/sec이고, 연직방향 투수계수가 0.03cm/sec 일 때 1일 침투유량은?
토목기사 2016년 1회 86번 문제 그림
  1. ① 970m3/day/m
  2. ② 1080m3/day/m
  3. ③ 1220m3/day/m
  4. ④ 1410m3/day/m
정답 확인

정답 ②

87번
다음 그림에서 C점의 압력수두 및 전수두 값은 얼마인가?
토목기사 2016년 1회 87번 문제 그림
  1. ① 압력수두 3m, 전수두2m
  2. ② 압력수두 7m, 전수두0m
  3. ③ 압력수두 3m, 전수두3m
  4. ④ 압력수두 7m, 전수두4m
정답 확인

정답 ④

88번

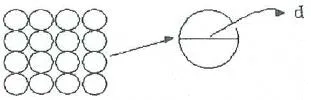

그림과 같이 흙입자가 크기가 균일한 구(직경:d)로 배열되어 있을 때 간극비는?
토목기사 2016년 1회 88번 문제 그림
  1. ① 0.91
  2. ② 0.71
  3. ③ 0.51
  4. ④ 0.35
정답 확인

정답 ①

89번
표준관입시험(S.P.T)결과 N치가 25 이었고, 그때 채취한 교 란시료로 입도시험을 한 결과 입자가 둥글고, 입도분포가 불량할 때 Dunham공식에 의해서 구한 내부 마찰각은?
  1. ① 32.3°
  2. ② 37.3°
  3. ③ 42.3°
  4. ④ 48.3°
정답 확인

정답 ①

90번
콘크리트 말뚝을 마찰말뚝으로 보고 설계할 때, 총 연적하 중을 200ton, 말뚝 1개의 극한지지력을 89ton, 안전율을 2.0으로 하면 소요말뚝의 수는?
  1. ① 6개
  2. ② 5개
  3. ③ 3개
  4. ④ 2개
정답 확인

정답 ②

91번
점착력이 1.4t/m2, 내부마찰각이 30°, 단위중량이 1.85t/m3 인 흙에서 인장균열 깊이는 얼마인가?
  1. ① 1.74m
  2. ② 2.62m
  3. ③ 3.45m
  4. ④ 5.24m
정답 확인

정답 ②

92번
다음 중 사면의 안정해석 방법이 아닌 것은?
  1. ① 마찰원법
  2. ② 비숍(Bishop)의 방법
  3. ③ 펠레니우스(Fellenius) 방법
  4. ④ 테르자기(Terzaghi)의 방법
정답 확인

정답 ④

93번
간극률 50%이고, 투수계수가 9×10-2cm/sec인 지반의 모관 상승고는 대략 어느 값에 가장 가까운가? (단, 흙입자의 형 상에 관련된 상수 C=0.3cm2, Hazen공식:k=C1× 에서 c1=100으로 가정)
토목기사 2016년 1회 93번 문제 그림
  1. ① 1.0cm
  2. ② 5.0cm
  3. ③ 10.0cm
  4. ④ 15.0cm
정답 확인

정답 ③

94번
흙의 다짐에 대한 설명으로 틀린 것은?
  1. ① 다짐에너지가 증가할수록 최대 건조단위중량은 증가한다
  2. ② 최적함수비는 최대 건조단위중량을 나타낼 때의 함수비 이며, 이때 포화도는 100% 이다.
  3. ③ 흙의 투수성 감소가 요구될 때에는 최적함수비의 습윤측 에서 다짐을 실시한다.
  4. ④ 다짐에너지가 증가할수록 최적함수비는 감소한다.
정답 확인

정답 ②

95번
그림과 같은 지층단면에서 지표면에 가해진 5t/m2의 상재하 중으로 인한 점토층(정규압밀점도)의 1차압밀 최종침하량(S) 을 구하고, 침하량이 5cm일때 평균압밀도(U)를 구하면?
토목기사 2016년 1회 95번 문제 그림
  1. ① S = 18.5cm, U = 27%
  2. ② S = 14.7cm, U = 22%
  3. ③ S = 18.5cm, U = 22%
  4. ④ S = 14.7cm, U = 27%
정답 확인

정답 ①

97번
말뚝재하시험 시 연약점토지반인 경우는 pile의 타입 후 20 여일이 지난 다음 말뚝재하시험을 한다. 그 이유는?
  1. ① 주면 마찰력이 너무 크게 작용하기 때문에
  2. ② 부마찰력이 생겼기 때문에
  3. ③ 타입시 주변이 교란되었기 때문에
  4. ④ 주위가 압축되었기 때문에
정답 확인

정답 ③

98번
Mohr 응력원에 대한 설명 중 옳지 않은 것은?
  1. ① 임의 평면의 응력상태를 나타내는데 매우 편리하다.
  2. ② 평면기점(origin of plane, p)은 최소주응력을 나타내는 원호상에서 최소주응력면과 평행선이 만나는 점을 말한 다.
  3. ③ σ1과 σ3의 차의 벡터를 반지름으로 해서 그린원이다.
  4. ④ 한 면에 응력이 작용하는 경우 전단력이 0이면, 그 연직 응력을 주 응력으로 가정한다.
정답 확인

정답 ③

99번
최대주응력이 10t/m2, 최소주응력이 4t/m2일 때 최소주응력 면과 45°를 이루는 평면에 일어나는 수직응력은?
  1. ① 7t/m2
  2. ② 3t/m2
  3. ③ 6t/m2
  4. ④ 4√2t/m2
정답 확인

정답 ①

100번
폭이 10cm, 두께 3mm인 Paper Drain설계 시 Sand drain 의 직경과 동등한 값(등치환산원의 지름)으로 볼 수 있는 것은?
  1. ① 2.5cm
  2. ② 5.0cm
  3. ③ 7.5cm
  4. ④ 10.0cm
정답 확인

정답 ②

101번
혐기성 소화 공정의 영향인자가 아닌 것은?
  1. ① 체류기간
  2. ② 메탄함량
  3. ③ 독성물질
  4. ④ 알칼리도
정답 확인

정답 ②

102번
합류식 하수도의 시설에 해당되지 않는 것은?
  1. ① 오수받이
  2. ② 연결관
  3. ③ 우수토실
  4. ④ 오수관거
정답 확인

정답 ④

103번
막여과시설의 약품세척에서 무기물질 제거에 사용되는 약 품이 아닌 것은?
  1. ① 염산
  2. ② 차아염소산나트륨
  3. ③ 구연산
  4. ④ 황산
정답 확인

정답 ②

104번
하수도시설에 관한 설명으로 옳지 않은 것은?
  1. ① 하수도시설은 관거시설, 펌프장시설 및 처리장시설로 크 게 구별할 수 있다.
  2. ② 하수배제는 자연유하를 원칙으로 하고 있으며 펌프시설 도 사용할 수 있다.
  3. ③ 하수처리장시설은 물리적 처리시설을 제외한 생물학적, 화학적 처리시설을 의미한다.
  4. ④ 하수 배제방식은 합류식과 분류식으로 대별할 수 있다.
정답 확인

정답 ③

105번
맨홀에 인버트(invert)를 설치하지 않았을 때의 문제점이 아닌 것은?
  1. ① 맨홀 내에 퇴직물이 쌓이게 된다.
  2. ② 맨홀 내에 물기가 있어 작업이 불편하다.
  3. ③ 환기가 되지 않아 냄새가 발생한다.
  4. ④ 퇴직물이 부패되어 악취가 발생한다.
정답 확인

정답 ③

106번
금속이온 및 염소이온(염화나트륨 제거율 93% 이상)을 제 거할 수 있는 막여과공범은?
  1. ① 역삼투법
  2. ② 정밀여과법
  3. ③ 한외여과법
  4. ④ 나노여과법
정답 확인

정답 ①

107번
상수 원수에 포함된 색도 제거를 위한 단위조작으로 거기 가 먼 것은?
  1. ① 폭기처리
  2. ② 응집침전처리
  3. ③ 활성탄처리
  4. ④ 오존처리
정답 확인

정답 ①

108번
BOD(5)가 155mg/L인 폐수에서 탈산소계수(K1)가 0.2/day 일 때 4일 후에 남아있는 BOD는? (단, 탈산소계수는 상용 대수 기준)
  1. ① 27.3mg/L
  2. ② 56.4mg/L
  3. ③ 127.5mg/L
  4. ④ 172.2mg/L
정답 확인

정답 ①

109번
하수관거의 단면에 대한 설명으로 옳지 않은 것은?
  1. ① 계란형은 유량이 적은 경우 원형거에 비해 수리학적으로 유리하다.
  2. ② 말굽형은 상반부의 아치작용에 의해 역학적으로 유리하 다.
  3. ③ 원형, 직사각형은 역학계산이 비교적 간단하다.
  4. ④ 원형은 주로 공장제품이므로 지하수의 침투를 최소화할 수 있다.
정답 확인

정답 ④

110번
BOD 250mg/L의 폐수 30,000m3/day를 활성슬러지법으로 처리하고자 한다. 반응조내의 MLSS 농도가 2,500mg/L, F/M비가 0.5kg BOD/kg MLSS·bay로 처리하고자 하면 BOD 용적부하는?
  1. ① 0.5kg BOD/m3·day
  2. ② 0.75kg BOD/m3·day
  3. ③ 1.0kg BOD/m3·day
  4. ④ 1.25kg BOD/m3·day
정답 확인

정답 ④

111번
배수관을 다른 지하매설물과 교차 또는 인접하여 부설할 경우에는 최소 몇 cm 이상의 간격을 두어야 하는가?
  1. ① 10cm
  2. ② 30cm
  3. ③ 80cm
  4. ④ 100cm
정답 확인

정답 ②

112번
급수용 저수지의 필요수량을 결정하기 위한 유량누가곡선 도에 대한 설명으로 틀린 것은?
토목기사 2016년 1회 112번 문제 그림
  1. ① 필요(유효)저수량은 EF 이다.
  2. ② 저수시작점은 C 이다.
  3. ③ DE 구간에서는 저수지의 수위가 상승한다.
  4. ④ 이론직 산출방법으로 Ripple's method라 한다.
정답 확인

정답 ③

113번
계획인구 150,000명인 도시의 수도계획에서 계획급수인구 가 142,500명일 때 1인 1일의 최대급 수량을 450L로 하면 1일 최대급수량은?
  1. ① 6,750,000m3/day
  2. ② 67,500m3/day
  3. ③ 333,333m3/day
  4. ④ 64,125m3/day
정답 확인

정답 ④

114번
상수의 완속여과방식 정수과정으로 옳은 것은?
  1. ① 여과 → 침전 → 살균
  2. ② 살균 → 침전 → 여과
  3. ③ 침전 → 여과 → 살균
  4. ④ 침전 → 살균 → 여과
정답 확인

정답 ③

115번
상수도 계통의 도수시설에 관한 설명으로 옳은 것은?
  1. ① 적당한 수질의 물을 수원지에서 모아서 취하는 시설을 말한다.
  2. ② 수원에서 취한 물을 정수장까지 운반하는 시설을 말한 다.
  3. ③ 정수 처리된 물을 수용가에서 공급하는 시설을 말한다.
  4. ④ 정수장에서 정수 처리된 물을 배수지까지 보내는 시설을 말한다.
정답 확인

정답 ②

116번
그림은 펌프특성곡선이다. 펌프의 양정을 나타내는 곡선 형태는?
토목기사 2016년 1회 116번 문제 그림
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ①

117번
합류식 하수도는 강우시에 처리되지 않은 오수의 일부가 하천 등의 공공수역에 방류되는 문제점을 갖고 있다. 이에 대한 대책으로 적합하지 않은 것은?
  1. ① 차집관거의 축소
  2. ② 실시간 제어방법
  3. ③ 스월조절조(swirl regulator) 설치
  4. ④ 우수저류지 설치
정답 확인

정답 ①

118번
장기 폭기법에 관한 설명으로 옳은 것은?
  1. ① F/M비가 크다.
  2. ② 슬러지 발생량이 적다.
  3. ③ 부지가 적게 소요된다.
  4. ④ 대규모 처리장에 많이 이용된다.
정답 확인

정답 ②

119번
관로시설의 설계시 계획하수량으로 옳지 않은 것은?
  1. ① 우수관거: 계획우수량
  2. ② 오수관거: 계획1일최대오수량
  3. ③ 차집관거: 우천시 계획오수량
  4. ④ 합류식 관거: 계획시간최대오수량+계획우수량
정답 확인

정답 ②

120번
분말활성탄과 입상활성탄의 비교 설명으로 틀린 것은?
  1. ① 분말활성탄은 재생사용이 용이하다.
  2. ② 분말활성탄은 기존시설을 사용하여 처리할 수 있다.
  3. ③ 입상활성탄은 누출에 의한 흑수현상(검은물발생) 우려가 없다.
  4. ④ 입상활성탄은 비교적 장기간 처리하는 경우에 유리하다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요. 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120
정답 확인

정답 ①

다음 회차2016년 2회

토목기사의 다른 회차

2022년 2회
2022-04-24 · 107문항
2022년 1회
2022-03-05 · 111문항
2021년 3회
2021-08-14 · 118문항
2021년 2회
2021-05-15 · 107문항
2021년 1회
2021-03-07 · 112문항
2020년 3회
2020-09-26 · 109문항
2020년 2회
2020-08-22 · 111문항
2020년 1회
2020-06-06 · 115문항
2019년 3회
2019-08-04 · 111문항
2019년 2회
2019-04-27 · 113문항
2019년 1회
2019-03-03 · 110문항
2018년 3회
2018-08-19 · 110문항
2018년 2회
2018-04-28 · 110문항
2018년 1회
2018-03-04 · 116문항
2017년 3회
2017-09-23 · 110문항
2017년 2회
2017-05-07 · 109문항
2017년 1회
2017-03-05 · 107문항
2016년 2회
2016-10-01 · 113문항
2016년 1회
2016-05-08 · 112문항
