토목기사 2021년 2회 기출문제

2021-05-15 시행 · 107문항

이 회차 문제 풀기 →
1번
그림과 같이 케이블(cable)에 5kN의 추가 매달려 있다. 이 추의 중심을 수평으로 3m 이동시키기 위해 케이블 길이 5m 지점인 A점에 수평력 P를 가하고자 한다. 이때 힘 P의 크기는?
토목기사 2021년 2회 1번 문제 그림
  1. ① 3.75kN
  2. ② 4.00kN
  3. ③ 4.25kN
  4. ④ 4.50kN
정답 확인

정답 ①

6번

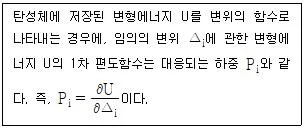

아래에서 설명하는 것은?
토목기사 2021년 2회 6번 문제 그림
  1. ① Castigliano의 제1정리
  2. ② Castigliano의 제2정리
  3. ③ 가상일의 원리
  4. ④ 공액보법
정답 확인

정답 ①

8번

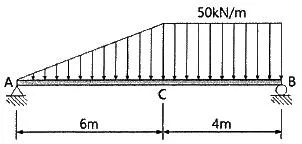

그림과 같은 단순보에서 C점의 휨모멘트는?
토목기사 2021년 2회 8번 문제 그림
  1. ① 320 kN·m
  2. ② 420 kN·m
  3. ③ 480 kN·m
  4. ④ 540 kN·m
정답 확인

정답 ③

9번

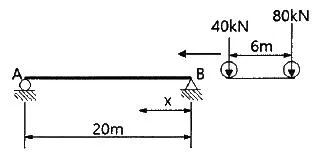

그림과 같이 2개의 집중하중이 단순보 위를 통과할 때 절대 최대 휨모멘트의 크기(Mmax)와 발생위치(x)는?
토목기사 2021년 2회 9번 문제 그림
  1. ① Mmax = 362 kN·m, x = 8m
  2. ② Mmax = 382 kN·m, x = 8m
  3. ③ Mmax = 486 kN·m, x = 9m
  4. ④ Mmax = 506 kN·m, x = 9m
정답 확인

정답 ③

10번
그림과 같은 보에서 두 지점의 반력이 같게 되는 하중의 위치(x)는 얼마인가?
토목기사 2021년 2회 10번 문제 그림
  1. ① 0.33m
  2. ② 1.33m
  3. ③ 2.33m
  4. ④ 3.33m
정답 확인

정답 ④

11번
폭 20mm, 높이 50mm인 균일한 직사각형 단면의 단순보 에 최대전단력이 10kN 작용할 때 최대 전단응력은?
  1. ① 6.7 MPa
  2. ② 10 MPa
  3. ③ 13.3 MPa
  4. ④ 15 MPa
정답 확인

정답 ④

13번
길이가 같으나 지지조건이 다른 2개의 장주가 있다. 그림 (a)의 장주가 40kN에 견딜 수 있다면 그림 (b)의 장주가 견딜 수 있는 하중은? (단, 재질 및 단면은 동일하며 EI는 일정하다.)
  1. ① 40kN
  2. ② 160kN
  3. ③ 320kN
  4. ④ 640kN
정답 확인

정답 ④

15번
그림과 같이 밀도가 균일하고 무게가 W인 구(球)가 마찰 이 없는 두 벽면 사이에 놓여 있을 때 반력 RA의 크기는?
토목기사 2021년 2회 15번 문제 그림
  1. ① 0.500W
  2. ② 0.577W
  3. ③ 0.707W
  4. ④ 0.866W
정답 확인

정답 ②

17번
아래 그림에서 A-A축과 B-B축에 대한 음영부분의 단면 2 차 모멘트가 각각 8×108 mm4, 16×108 mm4 일 때 음영 부분의 면적은?
토목기사 2021년 2회 17번 문제 그림
  1. ① 8.00 × 104 mm2
  2. ② 7.52 × 104 mm2
  3. ③ 6.06 × 104 mm2
  4. ④ 5.73 × 104 mm2
정답 확인

정답 ③

18번

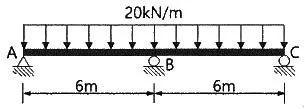

그림과 같은 연속보에서 B점의 지점 반력을 구한 값은?
토목기사 2021년 2회 18번 문제 그림
  1. ① 100 kN
  2. ② 150 kN
  3. ③ 200 kN
  4. ④ 250 kN
정답 확인

정답 ②

20번
그림과 같은 트러스에서 L1U1 부재의 부재력은?
  1. ① 22 kN(인장)
  2. ② 25 kN(인장)
  3. ③ 22 kN(압축)
  4. ④ 25 kN(압축)
정답 확인

정답 ④

21번
수로조사에서 간출지의 높이와 수심의 기준이 되는 것은?
  1. ① 약최고고저면
  2. ② 평균중등수위면
  3. ③ 수애면
  4. ④ 약최저저조면
정답 확인

정답 ④

22번

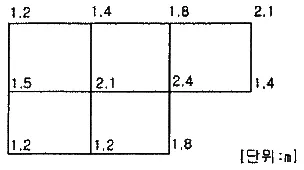

그림과 같이 각 격자의 크기가 10m×10m로 동일한 지역 의 전체 토량은?
토목기사 2021년 2회 22번 문제 그림
  1. ① 877.5 m3
  2. ② 893.6 m3
  3. ③ 913.7 m3
  4. ④ 926.1 m3
정답 확인

정답 ①

23번
동일 구간에 대해 3개의 관측군으로 나누어 거리관측을 실 시한 결과가 표와 같을 때, 이 구간의 최확값은?
토목기사 2021년 2회 23번 문제 그림
  1. ① 50.354m
  2. ② 50.356m
  3. ③ 50.358m
  4. ④ 50.362m
정답 확인

정답 ③

24번
클로소이드 곡선(clothoid curve)에 대한 설명으로 옳지 않 은 것은?
  1. ① 고속도로에 널리 이용된다.
  2. ② 곡률이 곡선의 길이에 비례한다.
  3. ③ 완화곡선의 일종이다.
  4. ④ 클로소이드 요소는 모두 단위를 갖지 않는다.
정답 확인

정답 ④

25번
표척이 앞으로 3° 기울어져 있는 표척의 읽음값이 3.645m 이었다면 높이의 보정량은?
  1. ① 5mm
  2. ② -5mm
  3. ③ 10mm
  4. ④ -10mm
정답 확인

정답 ②

26번
최근 GNSS 측량의 의사거리 결정에 영향을 주는 오차와 거리가 먼 것은?
  1. ① 위성의 궤도 오차
  2. ② 위성의 시계 오차
  3. ③ 위성의 기하학적 위치에 따른 오차
  4. ④ SA(selective availability) 오차
정답 확인

정답 ④

27번
평탄한 지역에서 9개 측선으로 구성된 다각측량에서 2′ 의 각관측 오차가 발생하였다면 오차의 처리 방법으로 옳은 것은? (단, 허용오차는 60″ √N 로 가정한다.)
  1. ① 오차가 크므로 다시 관측한다.
  2. ② 측선의 거리에 비례하여 배분한다.
  3. ③ 관측각의 크기에 역비례하여 배분한다.
  4. ④ 관측각에 같은 크기로 배분한다.
정답 확인

정답 ④

28번
도로의 단곡선 설치에서 교각이 60°, 반지름이 150m이며, 곡선시점이 No.8+17m(20m×8+17m)일 때 종단현에 대한 편각은?
  1. ① 0° 02′ 45″
  2. ② 2° 41′ 21″
  3. ③ 2° 57′ 54″
  4. ④ 3° 15′ 23″
정답 확인

정답 ②

29번
표고가 300m인 평지에서 삼각망의 기선을 측정한 결과 600m 이었다. 이 기선에 대하여 평균해수면 상의 거리로 보정할 때 보정량은? (단, 지구반지름 R = 6370km)
  1. ① +2.83cm
  2. ② +2.42cm
  3. ③ -2.42cm
  4. ④ -2.83cm
정답 확인

정답 ④

30번
수치지형도(Digital Map)에 대한 설명으로 틀린 것은?
  1. ① 우리나라는 축척 1:5000 수치지형도를 국토기본도로 한다.
  2. ② 주로 필지정보와 표고자료, 수계정보 등을 얻을 수 있 다.
  3. ③ 일반적으로 항공사진측량에 의해 구축된다.
  4. ④ 축척별 포함 사항이 다르다.
정답 확인

정답 ②

31번
등고선의 성질에 대한 설명으로 옳지 않은 것은?
  1. ① 등고선은 분수선(능선)과 평행하다.
  2. ② 등고선은 도면 내·외에서 폐합하는 폐곡선이다.
  3. ③ 지도의 도면 내에서 등고선이 폐합하는 경우에 등고선 의 내부에는 산꼭대기 또는 분지가 있다.
  4. ④ 절벽에서 등고선은 서로 만날 수 있다.
정답 확인

정답 ①

32번
트래버스 측량의 작업순서로 알맞은 것은?
  1. ① 선점 – 계획 – 답사 – 조표 - 관측
  2. ② 계획 – 답사 – 선점 – 조표 - 관측
  3. ③ 답사 – 계획 – 조표 – 선점 - 관측
  4. ④ 조표 – 답사 – 계획 – 선점 – 관측
정답 확인

정답 ②

33번
지오이드(Geoid)에 대한 설명으로 옳지 않은 것은?
  1. ① 평균해수면을 육지까지 연장해 지구전체를 둘러싼 곡면 이다.
  2. ② 지오이드면은 등포텐셜면으로 중력방향은 이 면에 수직 이다.
  3. ③ 지표 위 모든 점의 위치를 결정하기 위해 수학적으로 정의된 타원체이다.
  4. ④ 실제로 지오이드면은 굴곡이 심하므로 측지측량의 기준 으로 채택하기 어렵다.
정답 확인

정답 ③

34번
장애물로 인하여 접근하기 어려운 2점 P, Q를 간접거리 측량한 결과가 그림과 같다. 의 거리가 216.90m 일 때 PQ의 거리는?
토목기사 2021년 2회 34번 문제 그림토목기사 2021년 2회 34번 문제 그림
  1. ① 120.96m
  2. ② 142.29m
  3. ③ 173.39m
  4. ④ 194.22m
정답 확인

정답 ③

35번
수준측량야장에서 측점 3의 지반고는?
토목기사 2021년 2회 35번 문제 그림
  1. ① 10.59m
  2. ② 10.46m
  3. ③ 9.92m
  4. ④ 9.56m
정답 확인

정답 ①

36번
다각측량의 특징에 대한 설명으로 옳지 않은 것은?
  1. ① 삼각점으로부터 좁은 지역의 세부측량 기준점을 측설하 는 경우에 편리하다.
  2. ② 삼각측량에 비해 복잡한 시가지나 지형의 기복이 심한 지역에는 알맞지 않다.
  3. ③ 하천이나 도로 또는 수로 등의 좁고 긴 지역의 측량에 편리하다.
  4. ④ 다각측량의 종류에는 개방, 폐합, 결합형 등이 있다.
정답 확인

정답 ②

37번
항공사진 측량에서 사진상에 나타난 두 점 A, B의 거리를 측정하였더니 208mm이었으며, 지상좌표는 아래와 같았다 면 사진축척(S)은? (단, XA = 205346.39m, YA = 10793.16m, XB = 205100.11m, YB = 11587.87m)
  1. ① S = 1:3000
  2. ② S = 1:4000
  3. ③ S = 1:5000
  4. ④ S = 1:6000
정답 확인

정답 ②

38번
그림과 같은 수준망에서 높이차의 정확도가 가장 낮은 것 으로 추정되는 노선은? (단, 수준환의 거리 Ⅰ = 4km, Ⅱ = 3km, Ⅲ = 2.4km, Ⅳ(㉯㉳㉲) = 6km)
  1. ① ㉮
  2. ② ㉯
  3. ③ ㉰
  4. ④ ㉱
정답 확인

정답 ①

40번
표준길이에 비하여 2cm 늘어난 50m 줄자로 사각형 토지 의 길이를 측정하여 면적을 구하였을 때, 그 면적이 88m2 이었다면 토지의 실제 면적은?
  1. ① 87.30m2
  2. ② 87.93m2
  3. ③ 88.07m2
  4. ④ 88.71m2
정답 확인

정답 ③

41번
지름 1m의 원통 수조에서 지름 2cm의 관으로 물이 유출 되고 있다. 관내의 유속이 2.0m/s 일 때, 수조의 수면이 저하되는 속도는?
  1. ① 0.3 cm/s
  2. ② 0.4 cm/s
  3. ③ 0.06 cm/s
  4. ④ 0.08 cm/s
정답 확인

정답 ④

42번
유체의 흐름에 관한 설명으로 옳지 않은 것은?
  1. ① 유체의 입자가 흐르는 경로를 유적선이라 한다.
  2. ② 부정류(不定流)에서는 유선이 시간에 따라 변화한다.
  3. ③ 정상류(定常流)에서는 하나의 유선이 다른 유선과 교차 하게 된다.
  4. ④ 점성이나 압축성을 완전히 무시하고 밀도가 일정한 이 상적은 유체를 완전유체라 한다.
정답 확인

정답 ③

43번
오리피스의 지름이 2cm, 수축단면(Vena Contracta)의 지 름이 1.6cm라면, 유속계수가 0.9 일 때 유랑계수는?
  1. ① 0.49
  2. ② 0.58
  3. ③ 0.62
  4. ④ 0.72
정답 확인

정답 ②

44번
유역면적이 4km2 이고 유출계수가 0.8인 산지하천에서 강 우강도가 80 mm/h이다. 합리식을 사용한 유역출구에서의 첨두홍수량은?
  1. ① 35.5 m3/s
  2. ② 71.1 m3/s
  3. ③ 128 m3/s
  4. ④ 256 m3/s
정답 확인

정답 ②

45번
유역의 평균 강우량 산정방법이 아닌 것은?
  1. ① 등우선법
  2. ② 기하평균법
  3. ③ 산술평균법
  4. ④ Thiessen의 가중법
정답 확인

정답 ②

46번
강우강도(I), 지속시간(D), 생기빈도(F) 관계를 표현하는 식 에 대한 설명으로 틀린 것은?
토목기사 2021년 2회 46번 문제 그림
  1. ① k, x, n은 지역에 따라 다른 값을 가지는 상수이다.
  2. ② T는 강의 생기빈도를 나타내는 연수(年數)로서 재현기 간(년)을 의미한다.
  3. ③ t는 강우의 지속시간(min)으로서, 강우지속시간이 길수 록 강우강도(I)는 커진다.
  4. ④ I는 단위시간에 내리는 강우량(mm/h)인 강우강도이며, 각종 수문학적 해석 및 설계에 필요하다.
정답 확인

정답 ③

47번
항력(Drag force)에 관한 설명으로 틀린 것은?
토목기사 2021년 2회 47번 문제 그림
  1. ① 항력 으로 표현되며, 항력계수 CD는 Froude의 함수이다.
  2. ② 형상항력은 물체의 형상에 의한 후류(Wake)로 인해 압 력이 저하하여 발생하는 압력저항이다.
  3. ③ 마찰항력은 유체가 물체표면을 흐를 때 점성과 난류에 의해 물체표면에 발생하는 마찰저항이다.
  4. ④ 조파항력은 물체가 수면에 떠 있거나 물체의 일부분이 수면위에 있을 때에 발생하는 유체저항이다.
정답 확인

정답 ①

48번
단위유량도(unit hydrograph)를 작성함에 있어서 주요 기 본가정(또는 원리)으로만 짝지어진 것은?
  1. ① 비례가정, 중첩가정, 직접유출의 가정
  2. ② 비례가정, 중첩가정, 일정기저시간의 가정
  3. ③ 일정기저시간의 가정, 직접유출의 가정, 비례가정
  4. ④ 직접유출의 가정, 일정기저시간의 가정, 중첩가정
정답 확인

정답 ②

49번
레이놀즈수(Reynolds) 수에 대한 설명으로 옳은 것은?
  1. ① 관성력에 대한 중력의 상대적인 크기
  2. ② 압력에 대한 탄성력의 상대적인 크기
  3. ③ 중력에 대한 점성력의 상대적인 크기
  4. ④ 관성력에 대한 점성력의 상대적인 크기
정답 확인

정답 ④

50번
지름 D = 4cm, 조도계수 n = 0.01m-1/3·s인 원형관의 Chezy의 유속계수 C는?(문제 오류로 가답안 발표시 3번 으로 발표되었지만 확정답안 발표시 모두 정답처리 되었 습니다. 여기서는 가답안인 3번을 누르면 정답 처리 됩니 다.)
  1. ① 10
  2. ② 50
  3. ③ 100
  4. ④ 150
정답 확인

정답 ③

51번
폭이 1m인 직사각형 수로에서 0.5m3/s의 유량이 80cm의 수심으로 흐르는 경우, 이 흐름을 가장 잘 나타낸 것은? (단, 동점성 계수는 0.012cm2/s, 한계수심은 29.5cm이 다.)
  1. ① 층류이며 상류
  2. ② 층류이며 사류
  3. ③ 난류이며 상류
  4. ④ 난류이며 사류
정답 확인

정답 ③

52번
빙산의 비중이 0.92이고 바닷물의 비중은 1.025일 때 빙 산이 바닷물 속에 잠겨있는 부분의 부피는 수면 위에 나와 있는 부분의 약 몇 배인가?
  1. ① 0.8배
  2. ② 4.8배
  3. ③ 8.8배
  4. ④ 10.8배
정답 확인

정답 ③

53번
수온에 따른 지하수의 유속에 대한 설명으로 옳은 것은?
  1. ① 4℃에서 가장 크다.
  2. ② 수온이 높으면 크다.
  3. ③ 수온이 낮으면 크다.
  4. ④ 수온에는 관계없이 일정하다.
정답 확인

정답 ②

54번
유체 속에 잠긴 곡면에 작용하는 수평분력은?
  1. ① 곡면에 의해 배재된 액체의 무게와 같다.
  2. ② 곡면의 중심에서의 압력과 면적의 곱과 같다.
  3. ③ 곡면의 연직상방에 실려 있는 액체의 무게와 같다.
  4. ④ 곡면을 연직면상에 투영하였을 때 생기는 투영면적에 작용하는 힘과 같다.
정답 확인

정답 ④

55번
지하수(地下水)에 대한 설명으로 옳지 않은 것은?
  1. ① 자유 지하수를 양수(揚水)하는 우물을 굴착정(Artesian well)이라 부른다.
  2. ② 불투수층(不透水層) 상부에 있는 지하수를 자유 지하수 (自由地下水)라 한다.
  3. ③ 불투수층과 불투수층 사이에 있는 지하수를 피압지하수 (被壓地下水)라 한다.
  4. ④ 흙입자 사이에 충만되어 있으며 중력의 작용으로 운동 하는 물을 지하수라 부른다.
정답 확인

정답 ①

56번
월류수심 40cm인 전폭 위어의 유량을 Francis 공식에 의 해 구한 결과 0.40m3/s 였다. 이 때 위어 폭의 측정에 2cm 의 오차가 발생했다면 유량의 오차는 몇 % 인가?
  1. ① 1.16%
  2. ② 1.50%
  3. ③ 2.00%
  4. ④ 2.33%
정답 확인

정답 ④

57번
폭 9m의 직사각형 수로에 16.2m3/s 의 유량이 92cm의 수심으로 흐르고 있다. 장파의 전파속도 C와 비에너지 E 는? (단, 에너지 보정계수 α=1.0)
  1. ① C = 2.0m/s, E = 1.015m
  2. ② C = 2.0m/s, E = 1.115m
  3. ③ C = 3.0m/s, E = 1.015m
  4. ④ C = 3.0m/s, E = 1.115m
정답 확인

정답 ④

59번
비압축성 이상유체에 대한 아래 내용 중 ( )안에 들어갈 알맞은 말은?
  1. ① 밀도
  2. ② 비중
  3. ③ 속도
  4. ④ 점성
정답 확인

정답 ①

60번
수로경사 I = 1/2500, 조도계수 n = 0.013m-1/3·s인 수로 에 아래 그림과 같이 물이 흐르고 있다면 평균유속은? (단, Manning의 공식을 사용한다.)
토목기사 2021년 2회 60번 문제 그림
  1. ① 1.65 m/s
  2. ② 2.16 m/s
  3. ③ 2.65 m/s
  4. ④ 3.16 m/s
정답 확인

정답 ①

61번
옹벽의 구조해석에 대한 설명으로 틀린 것은?
  1. ① 뒷부벽식 옹벽의 뒷부벽은 직사각형보로 설계하여야 한 다.
  2. ② 캔틸레버식 옹벽의 전면벽은 저판에 지지된 캔딜레버로 설계할 수 있다.
  3. ③ 저판의 뒷굽판은 정확한 방법이 사용되지 않는 한, 뒷 굽판 상부에 재하되는 모든 하중을 지지하도록 설계하 여야 한다.
  4. ④ 부벽식 옹벽 저판은 정밀한 해석이 사용되지 않는 한, 부벽 사이의 거리를 경간으로 가정한 고정보 또는 연속 보로 설계할 수 있다.
정답 확인

정답 ①

62번
철근콘크리트가 성립되는 조건으로 틀린 것은?
  1. ① 철근과 콘크리트 사이의 부착강도가 크다.
  2. ② 철근과 콘크리트의 탄성계수가 거의 같다.
  3. ③ 철근은 콘크리트 속에서 녹이 슬지 않는다.
  4. ④ 철근과 콘크리트의 열팽창계수가 거의 같다.
정답 확인

정답 ②

63번
경간이 12m인 대칭 T형보에서 양쪽의 슬래브 중심간 거리 가 2.0m, 플랜지의 두께가 300mm, 복부의 폭이 400mm 일 때 플랜지의 유효폭은?
  1. ① 2000mm
  2. ② 2500mm
  3. ③ 3000mm
  4. ④ 5200mm
정답 확인

정답 ①

64번
콘크리트의 크리프에 대한 설명으로 틀린 것은?
  1. ① 고강도 콘크리트는 저강도 콘크리트보다 크리프가 크게 일어난다.
  2. ② 콘크리트가 놓이는 주위의 온도가 높을수록 크리프 변 형은 크게 일어난다.
  3. ③ 물-시멘트비가 큰 콘크리트는 물-시멘트비가 작은 콘 크리트보다 크리프가 크게 일어난다.
  4. ④ 일정한 응력이 장시간 계속하여 작용하고 있을 때 변형 이 계속 진행되는 현상을 말한다.
정답 확인

정답 ①

65번

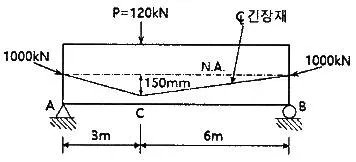

그림과 같은 단순지지 보에서 긴장재는 C점에 150mm의 편차에 직선으로 배치되고, 100 kN으로 긴장되었다. 보에 는 120kN의 집중하중이 C점에 작용한다. 보의 고정하중은 무시할 때 C점에서의 휨모멘트는 얼마인가? (단, 긴장재의 경사가 수평압축력에 미치는 영향 및 자중은 무시한다.)
토목기사 2021년 2회 65번 문제 그림
  1. ① -150 kN·m
  2. ② 90 kN·m
  3. ③ 240 kN·m
  4. ④ 390 kN·m
정답 확인

정답 ②

66번
지름 450mm인 원형 단면을 갖는 중심축하중을 받는 나선 철근 기둥에서 강도설계법에 의한 축방향 설계축강도(øPn) 는 얼마인가? (단, 이 기둥은 단주이고, fck = 27MPa, fy = 350MPa, Ast = 8-D22 = 3096 mm2, 압축지배단면이다.)
  1. ① 1166 kN
  2. ② 1299 kN
  3. ③ 2425 kN
  4. ④ 2774 kN
정답 확인

정답 ④

67번
옹벽의 활동에 대한 저항력은 옹벽에 작용하는 수평력에 최소 몇 배 이상이어야 하는가?
  1. ① 1.5배
  2. ② 2배
  3. ③ 2.5배
  4. ④ 3배
정답 확인

정답 ①

70번
철근콘크리트 구조물 설계 시 철근 간격에 대한 설명으로 틀린 것은? (단, 굵은 골재의 최대 치수에 관련된 규정은 만족하는 것으로 가정한다.)
  1. ① 동일 평면에서 평행한 철근 사이의 수평 순간격은 25mm 이상, 또한 철근의 공칭지름 이상으로 하여야 한다.
  2. ② 벽체 또는 슬래브에서 휨 주철근의 간격은 벽체나 슬래 브 두께의 3배 이하로 하여야 하고, 또한 450mm 이하 로 하여야 한다.
  3. ③ 나선철근 또는 띠철근이 배근된 압축부재에서 축방향 철근의 순간격은 40mm 이상, 또한 철근 공칭 지름의 1.5배 이상으로 하여야 한다.
  4. ④ 상단과 하단에 2단 이상으로 배치된 경우 상하 철근은 동일 연직면 내에 배치되어야 하고, 이때 상하 철근의 순간격은 40mm 이상으로 하여야 한다.
정답 확인

정답 ④

71번
철근콘크리트 휨부재에서 최소철근비를 규정한 이유로 가 장 적당한 것은?
  1. ① 부재의 시공 편의를 위해서
  2. ② 부재의 사용성을 증진시키기 위해서
  3. ③ 부재의 경제적인 단면 설계를 위해서
  4. ④ 부재의 급작스런 파괴를 방지하기 위해서
정답 확인

정답 ④

72번
전단철근이 부담하는 전단력 Vs = 150 kN 일 때 수직스터 럽으로 전단보강을 하는 경우 최대 배치간격은 얼마 이하 인가? (단, 전단철근 1개 단면적 = 125mm2, 횡방향 철근 의 설계기준항복강도(fyt) = 400 MPa, fck = 28 MPa, bw = 300mm, d = 500mm, 보통중량콘크리트이다.)
  1. ① 167mm
  2. ② 250mm
  3. ③ 333mm
  4. ④ 600mm
정답 확인

정답 ②

73번
압축 이형철근의 겹침이음길이에 대한 설명으로 옳은 것 은? (단, db는 철근의 공칭직경) 어느 경우에나 압축 이형철근의 겹침이음길이는 200mm 이상이어야 한다.
  1. ① 콘크리트의 설계기준압축강도가 28MPa 미만인 경우는 규정된 겹침이음길이를 1/5 증가시켜야 한다.
  2. ② fy가 500MPa 이하인 경우는 0.72 fydb이상, fy가 500MPa을 초과할 경우는 (1.3fy - 24)db 이상이어야 한다.
  3. ③ 서로 다른 크기의 철근을 압축부에서 겹침이음하는 경 우, 이음길이는 크기가 큰 철근의 정착길이와 크기가 작은 철근의 겹침이음길이 중 큰 값 이상이어야 한다.
정답 확인

정답 ④

74번
2방향 슬래브의 설계에서 직접설계법을 적용할 수 있는 제 한 조건으로 틀린 것은?
  1. ① 각 방향으로 3경간 이상이 연속되어야 한다.
  2. ② 슬래브 판들은 단변 경간에 대한 장변 경간의 비가 2이 하인 직사각형이어야 한다.
  3. ③ 각 방향으로 연속한 받침부 중심간 경간 차이는 긴 경 간의 1/3 이하이어야 한다.
  4. ④ 모든 하중은 연직하중으로 슬래브 판 전체에 등분포이 고, 활하중은 고정하중의 3배 이상이어야 한다.
정답 확인

정답 ④

75번
아래 그림과 같은 보의 단면에서 표피철근의 간격 s는 최 대 얼마 이하로 하여야 하는가? (단, 건조환경에 노출되는 경우로서, 표피철근의 표면에서 부재 측면까지 최단거리 (cc)는 40mm, fck = 24MPa, fy = 350MPa 이다.)
  1. ① 330mm
  2. ② 340mm
  3. ③ 350mm
  4. ④ 360mm
정답 확인

정답 ③

76번
강판형(Plate girder) 복부(web) 두께의 제한이 규정되어 있는 가장 큰 이유는?
  1. ① 시공상의 난이
  2. ② 좌굴의 방지
  3. ③ 공비의 절약
  4. ④ 자중의 경감
정답 확인

정답 ②

77번
프리스트레스 손실 원인 중 프리스트레스 도입 후 시간의 경과에 따라 생기는 것이 아닌 것은?
  1. ① 콘크리트의 크리프
  2. ② 콘크리트의 건조수축
  3. ③ 정착 장치의 활동
  4. ④ 긴장재 응력의 릴랙세이션
정답 확인

정답 ③

78번
강합성 교량에서 콘크리트 슬래브와 강(鋼)주형 상부 플랜 지를 구조적으로 일체가 되도록 결합시키는 요소는?
  1. ① 볼트
  2. ② 접착제
  3. ③ 전단연결재
  4. ④ 합성철근
정답 확인

정답 ③

79번
리벳으로 연결된 부재에서 리벳이 상·하 두 부분으로 절단 되었다면 그 원인은?
  1. ① 리벳의 압축파괴
  2. ② 리벳의 전단파괴
  3. ③ 연결부의 인장파괴
  4. ④ 연결부의 지압파괴
정답 확인

정답 ②

80번
강도 설계에 있어서 강도감소계수(ø)의 값으로 틀린 것은?
  1. ① 전단력 : 0.75
  2. ② 비틀림모멘트 : 0.75
  3. ③ 인장지배단면 : 0.85
  4. ④ 포스트텐션 정착구역 : 0.75
정답 확인

정답 ④

81번
흙의 포화단위중량이 20 kN/m3 인 포화점토층을 45°경사 로 8m를 굴착하엿다. 흙의 강도정수 Cu = 65 kN/m2, ø = 0° 이다. 그림과 같은 파괴면에 대하여 사면의 안전율 은? (단, ABCD의 면적은 70m2 이고 O점에서 ABCD의 무 게중심까지의 수직거리는 4.5m 이다.)
  1. ① 4.72
  2. ② 4.21
  3. ③ 2.67
  4. ④ 2.36
정답 확인

정답 ④

82번
통일분류법에 의한 분류기호와 흙의 성질을 표현한 것으로 틀린 것은?
  1. ① SM : 실트 섞인 모래
  2. ② GC : 점토 섞인 자갈
  3. ③ CL : 소성이 큰 무기질 점토
  4. ④ GP : 입도분포가 불량한 자갈
정답 확인

정답 ③

83번
다음 중 연약점토지반 개량공법이 아닌 것은?
  1. ① 프리로딩(Pre-loading) 공법
  2. ② 샌드 드레인(Sand drain) 공법
  3. ③ 페이퍼 드레인(Paper drain) 공법
  4. ④ 바이브로 플로테이션(Vibro flotation) 공법
정답 확인

정답 ④

84번
그림과 같은 지반에 재하순간 수주(水柱)가 지표면으로부 터 5m 이었다. 20% 압밀이 일어난 후 지표면으로부터 수 주의 높이는? (단, 물의 단위중량은 9.81 kN/m3 이다.)
토목기사 2021년 2회 84번 문제 그림
  1. ① 1m
  2. ② 2m
  3. ③ 3m
  4. ④ 4m
정답 확인

정답 ④

85번
내부마찰각이 30°, 단위중량이 18 kN/m3인 흙의 인장균열 깊이가 3m 일 때 점착력은?
  1. ① 15.6 kN/m2
  2. ② 16.7 kN/m2
  3. ③ 17.5 kN/m2
  4. ④ 18.1 kN/m2
정답 확인

정답 ①

86번
일반적인 기초의 필요조건으로 틀린 것은?
  1. ① 침하를 허용해서는 안 된다.
  2. ② 지지력에 대해 안정해야 한다.
  3. ③ 사용성, 경제성이 좋아야 한다.
  4. ④ 동해를 받지 않는 최소한의 근입깊이를 가져야 한다.
정답 확인

정답 ①

87번
흙 속에 있는 한 점의 최대 및 최소 주응력이 각각 200 kN/m2 및 100 kN/m2 일 때 최대 주응력과 30°를 이루는 평면상의 전단응력을 구한 값은?
  1. ① 10.5 kN/m2
  2. ② 21.5 kN/m2
  3. ③ 32.3 kN/m2
  4. ④ 43.3 kN/m2
정답 확인

정답 ④

88번
토립자가 둥글고 입도분포가 양호한 모래지반에서 N치를 측정한 결과 N = 19가 되었을 경우, Dunham 의 공식에 의한 이 모래의 내부 마찰각(ø)은?
  1. ① 20°
  2. ② 25°
  3. ③ 30°
  4. ④ 35°
정답 확인

정답 ④

89번
그림과 같은 지반에 대해 수직방향 등가투수계수를 구하 면?
토목기사 2021년 2회 89번 문제 그림
  1. ① 3.89×10-4 cm/s
  2. ② 7.78×10-4 cm/s
  3. ③ 1.57×10-3 cm/s
  4. ④ 3.14×10-3 cm/s
정답 확인

정답 ②

90번
다음 중 동상에 대한 대책으로 틀린 것은?
  1. ① 모관수의 상승을 차단한다.
  2. ② 지표부근에 단열재료를 매립한다.
  3. ③ 배수구를 설치하여 지하수위를 낮춘다.
  4. ④ 동결심도 상부의 흙을 실트질 흙으로 치환한다.
정답 확인

정답 ④

91번
흙의 다짐곡선은 흙의 종류나 입도 및 다짐에너지 등의 영 향으로 변한다. 흙의 다짐 특성에 대한 설명으로 틀린 것 은?
  1. ① 세립토가 많을수록 최적함수비는 증가한다.
  2. ② 점토질 흙은 최대건조단위중량이 작고 사질토는 크다.
  3. ③ 일반적으로 최대건조단위중량이 큰 흙일수록 최적함수 비도 커진다.
  4. ④ 점성토는 건조측에서 물을 많이 흡수하므로 팽창이 크 고 습윤측에서는 팽창이 작다.
정답 확인

정답 ③

92번
현장에서 채취한 흙 시료에 대하여 아래 조건과 같이 압밀 시험을 실시하였다. 이 시료에 320kPa 의 압밀압력을 가 했을 때, 0.2cm의 최종 압밀침하가 발생되었다면 압밀이 완료된 후 시료의 간극비는? (단, 물의 단위중량은 9.81 kN/m3 이다.)
토목기사 2021년 2회 92번 문제 그림
  1. ① 0.125
  2. ② 0.385
  3. ③ 0.500
  4. ④ 0.625
정답 확인

정답 ③

93번
노상토 지지력비(CBR)시험에서 피스톤 2.5mm 관입될 때 와 5.0mm 관입될 때를 비교한 결과, 관입량 5.0mm에서 CBR이 더 큰 경우 CBR 값을 결정하는 방법으로 옳은 것 은?
  1. ① 그대로 관입량 5.00mm 일때의 CBR 값으로 한다.
  2. ② 2.5mm 값과 5.0mm 값의 평균을 CBR 값으로 한다.
  3. ③ 5.0mm 값을 무시하고 2.5mm 값을 표준으로 하여 CBR 값으로 한다.
  4. ④ 새로운 공시체로 재시험을 하며, 재시험 결과도 5.0mm 값이 크게 나오면 관입량 5.0mm 일 때의 CBR 값으로 한다.
정답 확인

정답 ④

94번
다음 중 사운딩 시험이 아닌 것은?
  1. ① 표준관입시험
  2. ② 평판재하시험
  3. ③ 콘 관입시험
  4. ④ 베인 시험
정답 확인

정답 ②

95번
단면적이 100cm2, 길이가 30cm 인 모래 시료에 대하여 정수두 투수시험을 실시하였다. 이때 수두추가 50cm, 5분 동안 집수된 물이 350cm3 이었다면 이 시료의 투수계수 는?
  1. ① 0.001 cm/s
  2. ② 0.007 cm/s
  3. ③ 0.01 cm/s
  4. ④ 0.07 cm/s
정답 확인

정답 ②

96번
아래와 같은 조건에서 AASHTO분류법에 따른 군지수(GI) 는?
토목기사 2021년 2회 96번 문제 그림
  1. ① 7
  2. ② 10
  3. ③ 13
  4. ④ 16
정답 확인

정답 ①

97번
점토층 지반위에 성토를 급속히 하려한다. 성토 직후에 있 어서 이 점토의 안정성을 검토하는데 필요한 강도정수를 구하는 합리적인 시험은?
  1. ① 비압밀 비배수시험(UU-test)
  2. ② 압밀 비배수시험(CU-test)
  3. ③ 압밀 배수시험(CD-test)
  4. ④ 투수시험
정답 확인

정답 ①

98번
연속 기초에 대한 Terzaghi 의 극한지지력 공식은 qu = cNc + 0.5γ1BNγ + γ2DfNq 로 나타낼 수 있다. 아래 그림 과 같은 경우 극한지지력 공식의 두 번째 항의 단위중량(γ 1)의 값은? (단, 물의 단위중량은 9.81 kN/m3 이다.)
토목기사 2021년 2회 98번 문제 그림
  1. ① 14.48 kN/m3
  2. ② 16.00 kN/m3
  3. ③ 17.45 kN/m3
  4. ④ 18.20 kN/m3
정답 확인

정답 ①

99번
점토 지반에 있어서 강성 기초와 접지압 분포에 대한 설명 으로 옳은 것은?
  1. ① 접지압은 어느 부분이나 동일하다.
  2. ② 접지압은 토질에 관계없이 일정하다.
  3. ③ 기초의 모서리 부분에서 접지압이 최대가 된다.
  4. ④ 기초의 중앙 부분에서 접지압이 최대가 된다.
정답 확인

정답 ③

100번
토질시험 결과 내부마찰각이 30°, 점착력이 50 kN/m2, 간극수압이 800 kN/m2, 파괴면에 작용하는 수직응력이 3000 kN/m2 일 때 이 흙의 전단응력은?
  1. ① 1270 kN/m2
  2. ② 1320 kN/m2
  3. ③ 1580 kN/m2
  4. ④ 1950 kN/m2
정답 확인

정답 ②

101번
수원으로부터 취수된 상수가 소비자까지 전달되는 일반적 상수도의 구성순서로 옳은 것은?
  1. ① 도수 → 송수 → 정수 → 배수 → 급수
  2. ② 송수 → 정수 → 도수 → 급수 → 배수
  3. ③ 도수 → 정수 → 송수 → 배수 → 급수
  4. ④ 송수 → 정수 → 도수 → 배수 → 급수
정답 확인

정답 ③

102번
하수관의 접합방법에 관한 설명으로 틀린 것은?
  1. ① 관중심접합은 관의 중심을 일치시키는 방법이다.
  2. ② 관저접합은 관의 내면하부를 일치시키는 방법이다.
  3. ③ 단차접합은 지표의 경사가 급한 경우에 이용되는 방법 이다.
  4. ④ 관정접합은 토공량을 줄이기 위하여 평탄한 지형에 많 이 이용되는 방법이다.
정답 확인

정답 ④

103번
계획오수량을 결정하는 방법에 대한 설명으로 틀린 것은?
  1. ① 지하수량은 1일1인최대오수량의 20% 이하로 한다.
  2. ② 생활오수량의 1일1인최대오수량은 1일1인최대급수량을 감안하여 결정한다.
  3. ③ 계획1일평균오수량은 계획1일최소오수량의 1.3~1.8배 를 사용한다.
  4. ④ 합류식에서 우천 시 계획오수량은 원칙적으로 계획시간 최대오수량의 3배 이상으로 한다.
정답 확인

정답 ③

104번
하수 배제방식의 특징에 관한 설명으로 틀린 것은?
  1. ① 분류식은 합류식에 비해 우천시 월류의 위험이 크다.
  2. ② 합류식은 단면적이 크기 때문에 검사, 수리 등에 유리 하다.
  3. ③ 합류식은 분류식(2계통 건설)에 비해 건설비가 저렴하 고 시공이 용이하다.
  4. ④ 분류식은 강우초기에 노면의 오염물질이 포함된 세정수 가 직접 하천 등으로 유입된다.
정답 확인

정답 ①

105번
호수의 부영양화에 대한 설명으로 틀린 것은?
  1. ① 부영양화는 정체성 수역의 상층에서 발생하기 쉽다.
  2. ② 부영양화된 수원의 상수는 냄새로 인하여 음료수로 부 적당하다.
  3. ③ 부영양화로 식물성 플랑크톤의 번식이 증가되어 투명도 가 저하된다.
  4. ④ 부영양화로 생물활동이 활발하여 깊은 곳의 용존산소가 풍부하다.
정답 확인

정답 ④

106번
하수관로시설의 유량을 산출할 때 사용하는 공식으로 옳 지 않은 것은?
  1. ① Kutter 공식
  2. ② Jamssen 공식
  3. ③ Manning 공식
  4. ④ Hazen-Williams 공식
정답 확인

정답 ②

107번
하수처리장 유입수의 SS농도는 200mg/L 이다. 1차 침전 지에서 30% 정도가 제거되고, 2차 침전지에서 85%의 제 거효율을 갖고 있다. 하루 처리용량이 3000 m3/d 일 때 방류되는 총 SS량은?
  1. ① 63 kg/d
  2. ② 2800 g/d
  3. ③ 6300 kg/d
  4. ④ 6300 mg/d
정답 확인

정답 ①

108번
상수도관의 관종 선정 시 기본으로 하여야 하는 사항으로 틀린 것은?
  1. ① 매설조건에 적합해야 한다.
  2. ② 매설환경에 적합한 시공성을 지녀야 한다.
  3. ③ 내압보다는 외압에 대하여 안전해야 한다.
  4. ④ 관 재질에 의하여 물이 오염될 우려가 없어야 한다.
정답 확인

정답 ③

109번
하수도 계획에서 계획우수량 산정과 관계가 없는 것은?
  1. ① 배수면적
  2. ② 설계강우
  3. ③ 유출계수
  4. ④ 집수관로
정답 확인

정답 ④

110번
먹는 물의 수질기준 항목에서 다음 특성을 갖고 있는 수 질기준항목은?
토목기사 2021년 2회 110번 문제 그림
  1. ① 불소
  2. ② 대장균군
  3. ③ 질산성질소
  4. ④ 과망간산칼륨 소비량
정답 확인

정답 ③

111번
관의 길이가 1000m이고, 지름이 20cm인 관을 지름 40cm의 등치관으로 바꿀 때, 등치관의 길이는? (단, Hazen-Williams 공식을 사용한다.)
  1. ① 2924.2m
  2. ② 5924.2m
  3. ③ 19242.6m
  4. ④ 29242.6m
정답 확인

정답 ④

112번
폭기조의 MLSS농도 2000 mg/L, 30분간 정치시킨 후 침 전된 슬러지 체적이 300 mL/L 일 때 SVI는?
  1. ① 100
  2. ② 150
  3. ③ 200
  4. ④ 250
정답 확인

정답 ②

113번
유출계수가 0.6이고, 유역면적 2km2에 강우강도 200 mm/h 의 강우가 있었다면 유출량은? (단, 합리식을 사 용한다.)
  1. ① 24.0 m3/s
  2. ② 66.7 m3/s
  3. ③ 240 m3/s
  4. ④ 667 m3/s
정답 확인

정답 ②

114번
정수지에 대한 설명으로 틀린 것은?
  1. ① 정수지 상부는 반드시 복개해야 한다.
  2. ② 정수지의 유효수심은 3~6m를 표준으로 한다.
  3. ③ 정수지의 바닥은 저수위보다 1m 이상 낮게 해야 한다.
  4. ④ 정수지란 정수를 저류하는 탱크로 정수시설로는 최종단 계의 시설이다.
정답 확인

정답 ③

115번
합류식 관로의 단면을 결정하는데 중요한 요소로 옳은 것 은?
  1. ① 계획우수량
  2. ② 계획1일평균오수량
  3. ③ 계획시간최대오수량
  4. ④ 계획시간평균오수량
정답 확인

정답 ①

116번
혐기성 소화법과 비교할 때, 호기성 소화법의 특징으로 옳은 것은?
  1. ① 최초시공비 과다
  2. ② 유기물 감소율 우수
  3. ③ 저온시의 효율 향상
  4. ④ 소화슬러지의 탈수 불량
정답 확인

정답 ④

117번
정수처리 시 염소소독 공정에서 생성될 수 있는 유해물질 은?
  1. ① 유기물
  2. ② 암모니아
  3. ③ 환원성 금속이온
  4. ④ THM(트리할로메탄)
정답 확인

정답 ④

118번
정수시설 내에서 조류를 제거하는 방법 중 약품으로 조류 를 산화시켜 침전처리 등으로 제거하는 방법에 사용되는 것은?
  1. ① Zeolite
  2. ② 황산구리
  3. ③ 과망간산칼륨
  4. ④ 수산화나트륨
정답 확인

정답 ②

119번
병원성미생물에 의하여 오염되거나 오염될 우려가 있는 경우, 수도꼭지에서의 유리잔류염소는 몇 mg/L 이상 되 도록 하여야 하는가?
  1. ① 0.1 mg/L
  2. ② 0.4 mg/L
  3. ③ 0.6 mg/L
  4. ④ 1.8 mg/L
정답 확인

정답 ②

120번
배수관의 갱생공법으로 기존 관내의 세척(cleaning)을 수 행하는 일반적인 공법으로 옳지 않은 것은?
  1. ① 제트(jet) 공법
  2. ② 실드(shield) 공법
  3. ③ 로터리(rotary) 공법
  4. ④ 스크레이퍼(scraper) 공법 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요. 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120
정답 확인

정답 ②

이전 회차2021년 1회 다음 회차2021년 3회

토목기사의 다른 회차

2022년 2회
2022-04-24 · 107문항
2022년 1회
2022-03-05 · 111문항
2021년 3회
2021-08-14 · 118문항
2021년 2회
2021-05-15 · 107문항
2021년 1회
2021-03-07 · 112문항
2020년 3회
2020-09-26 · 109문항
2020년 2회
2020-08-22 · 111문항
2020년 1회
2020-06-06 · 115문항
2019년 3회
2019-08-04 · 111문항
2019년 2회
2019-04-27 · 113문항
2019년 1회
2019-03-03 · 110문항
2018년 3회
2018-08-19 · 110문항
2018년 2회
2018-04-28 · 110문항
2018년 1회
2018-03-04 · 116문항
2017년 3회
2017-09-23 · 110문항
2017년 2회
2017-05-07 · 109문항
2017년 1회
2017-03-05 · 107문항
2016년 2회
2016-10-01 · 113문항
2016년 1회
2016-05-08 · 112문항
