산업안전기사 2021년 2회 기출문제

1.실연법 ☞ 이미 설명을 듣고 시범을 보아서 알게 된 지식이나 기능을 교사의 지도 아래 직접 연습을 통해 적용하는 교육법 2.모의법 ☞ 실제의 장면이나 상황을 인위적으로 비슷하게 만들 어두고 교육하는 방법 3.토의법 ☞ 교육생들이 해당 교육주제에 대해 주도적으로 학습 하고 참여하는 방법으로 심포지엄, 포럼, 버즈세션, 패널 디스커 버션, 사례연구의 종류가 있다.

헤드십의 특성 권한부여: 위에서 위임 권한귀속:공식화된 규정에 의함 상관과 부하의 관계: 지배적임 책임귀속: 상사 권한근거: 법적, 공식적 * 상관과 부하의 관계가 개인적인 영향인 것은 리더십의 특성임

-인간관계의 메커니즘- 동일화 : 자기와 비슷한 것을 발견 투사 : 표출하는 것 커뮤니케이션 모방 : 남의 행동이나 판단을 표본으로 하여 같거나 가까운 행 동 암시 : 무비판적으로 논리적, 사실적 근거 없이 받아들이는 것 *혼동하기 쉬운 단어 비교* -동일화: 내면의 가치관과 태도를 수용하는 것 -모방: 외적인 행동을 따라하는 것

안전 보건 교육의 3단계 1)제1단계(지식교육) : 강의, 시청각 교육을 통한 지식의 전달과 이해 - 안전의식을 향상 - 안전의 책임감을 주입 - 기능, 태도 교육에 필요한 기초 지식을 주입 2) 제2단계 (기능교육) : 교육대상자가 그것을 스스로 행하고, 개인의 반복적 시행 착오에 의해서만 얻어짐. - 전문적 기술 기능 - 안전 기술 기능 - 방호 장치 관리 기능 - 점검 검사 장비 기능 3) 3단계 (태도교육) : 생활지도, 작업 동작 지도 등을 통한 안 전의 습관화 - 표준 작업 방법의 습관화 - 공구 보호구 취급과 관리 자세의 확립 - 작업 전후의 점검 검사요령의 정확한 습관화 - 안전 작업 지시 전달 확인 등 언어 태도의 습관화 및 정확화

상황 * 능력 = 동기유발 (x) → 상황 * 태도 = 동기유발 (o)

갈색 : 유기화합물용 회색 : 할로겐,황화수소,시안화수소용 노란색 : 아황산용 녹색 : 암모니아용

좌측에서 우측입니다.

1.JST(Job Safety Training)= 작업 안전기법 2.JMT(Job Method Training)= 작업 방법기법 3.JRT(Job Relation Training)= 인간관계괸리기법 & 부하통솔법 4.JIT(Job Instruction Training)= 작업 지도기법

*안전보건관리 규정의 세부내용

조사는 현장보존이 이루어진 상태에서 실시되어야 한다.

안전보건 표지 중 경고 표지는 "방사선물질 경고, 고압전기 경 고, 매달린 물체 경고, 낙하물 경고, 고온 경고, 저온 경고, 몸균 형 상실 경고, 레이저광선 경고, 위험장소 경고"가 있습니다. 이는 모두 노란색의 삼각형 모양을 나타내고 있으며, 3번 폭발 성물질 경고는 마름모 모양을 나타내고 있습니다.

3 : 무재해 운동의 3원칙 내용임 무재해 운동의 3원칙 무(Zero)의 원칙 : 단순히 재해만 없으면 된다는 소극적 사고에 서 잠재위험요인을 사전 발견하여 해결함으로써 근원적 산업재 해를 없앤다는 개념 참가의 원칙 : 모두가 참여의식을 가지고 의욕을 가지고 문제나 위험을 해결하는 것 선취의 원칙 : 위험요인을 사전에 발견하여 해결함으로써 재해 를 미리 예방하는 것 무재해 운동의 3요소 최고경영자의 경영자세 : 안전보건은 최고경영자의 무재해, 무질 병에 대한 확고한 경영자세 필요 안전활동의 라인화 : 안전보건을 실천하는데 있어 관리감독자의 생산활동 라인에서의 역할이 중요하다..관리감독자의 강한 결의 와 실천으로 무재해 운동이 시작된다. 직장 자주 운동의 활성화 : 근로자 한사람 한사람이 모두 안전 보건에 관심을 가지고 노력하여 자주적으로 문제를 해결해 나가 는 것이 필요 무언가를 어떻게 하겠다 마음가짐 자세등 이러한건 추진요소가 될것이고 근본적으로 원인을 찾아서 재거하겟다 요건 운동의 요 소 안전보건이라는단어가들어가면. 요소 없으면 원칙 * 키워드별 암기 팁 무재해 3원칙 : 무, 참가, 선취 무재해 3요소 : 최고경영자, 안전조직, 자주관리 활동 무재해 기법 : 삼/자/위/원/ TBM 24년도부터 무재해운동 3원칙은 출제범위가 아닙니다~!

입사하여 퇴직할 때까지의 근로시간 = 100,000시간 근로손실일수 = (강도율 x 총근로시간) / 1,000 = ( 1.15 x 100,000 ) / 1,000 = 115 *참고사항: 10만시간 이라는건 연간 근로시간을 2,000시간으로 설정해서 50년 근속을 가정했을 때 총 근로시간을 말합니다. 따라서 위 문제는 좀 더 분명한 전제를 줄 필요가 있어 보입니 다. 환산강도율 1.15 * 100 = 115

하인리히 5단계 중 4단계; 시정방법 선정

정리정돈 및 청소에 관한 사항은 채용 시 교육내용입니다 위 내용은 관리감독자 정기교육내용입니다. 정리정돈 및 청소에 관한 사항은 "근로자 채용시" 교육사항이며 관리감독자의 채용시 교육에는 정리정돈 및 청소에 관한 사항 없습니다. -> 해설시 근로자인지 관리감독자인지 명확한 구분이 필요합니 다. 산업안전보건법 시행규칙 제26조 별표5 교육내용 참고하세요

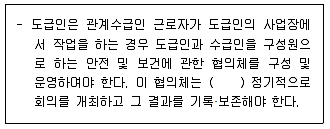

사업의 일부를 분리하여 도급을 주어하는 사업의 경우, 매월 1 회 이상 정기적 회의 개최

언로드밸브의 기능은 공기압축기를 사용한 작업시작 전 점검사 항이다.

조절식 설계: 체격이 다른 여러 사람에 맞도록 조절. 자동차 좌 석 전후 조절, 사무실 의자 상하 조절 등 평균치 설계: 최대치수나 최소치수를 기준으로 설계하기도 부적 절하고 조절식으로도 불가능할 때, 평균치를 기준으로 설계. 손 님의 평균 신장을 기준으로 만든 은행의 계산대 등. 최대치수 설계: 거의 모든 사람을 수용할 수 있는 경우. 문, 통 로, 탈출구 등.(상위 백분위 수 기준 90, 95, 99%) 최소치수 설계: 선반의 높이, 조장창치까지의 거리 등.(하위 백 분위 수 기준 1, 5, 10%)

1.CA(위험도 분석, criticality analysis) - 고장이 직접 시스템의 손실과 사상에 연결되는 높은 위험도 를 가진 요소나 고장의 형태에 따른 분석법 2.ETA(event tree analysis) - 사상의 안전도를 사용한 시스템의 안전도를 나타내는 시스 템 모델의 하나로써 귀납적이고 정량적인 분석 방법으로 재해의 확대 요인을 분석하는데 적합한 방법이다..디시젼 트리를 재해 사고의 분석에 이용할 경우의 분석법을 ETA라고 한다. - 디시젼 트리(decision tree) 요소의 신뢰도를 이용하여 시스 템의 신뢰도를 나타내는 시스템 모델의 하나로써 귀납적이고 정 량적인 분석 방법이다. 3.FHA(결함사고분석, fault hazard analysis) - 복잡한 시스템에서는 한 계약자만으로 모든 시스템의 설계 를 담당하지 않고 몇 명의 공동 계약자가 각각의 서브 시스템을 분담하고 통합 계약 업자가 그 것을 통합하는데, FHA는 이런 경우의 서브 시스템 해석 등에 사용되는 해석법이다. 4.FTA(결함수 분석법) - 연역적, 정량적 해석이 가능한 기법이다.

전체 소음 = 10log(10^(dB1/10)+10^(dB2/10)+10^(dB3/10)) 10log(10^(80/10)+10^(86/10)+10^(78/10)) = 87.491xxx... = 87.5(소수점 둘째자리 반올림)

안정성 평가에서는 설비적 대책과 관리적 대책이 있으며, 보전은 설비적 대책에 속한다. 안전대책 (4단계) 설비대책 : 안전장치, 방재장치 관리대책 : 인원배치, 교육훈련, 보전 보기 2번의 위험도평가는 안전대책에 미해당 보전은 설비대책이 아나라 관리대책에 포함됩니다. [안전성 평가 6단계] 1) 자료 작성 검토/준비 (입지조건, 배치도, 평면도, 공정계통도, 운전요령, 안전설비 종류 및 설치 장소 등) 2) 정성적 평가 3) 정량적 평가(*취급물질, 화학설비용량, 온도, 압력, 조작) 4) 안전대책 수립(설비적대책/관리적대책/보전) 5) 재해 사례에 의한 재평가 6) FTA에 의한 재평가

우발고장 구간은 지수분포로서 고장률이 일정함 초기 감소 우발 일정 마모 증가 초기 고장구간: 초반에는 고장률이 높다가 점차 감소 우발 고장구간: 고장률이 일정하게 유지됨 (정답!) 마모 고장구간: 시간이 지날수록 고장률 증가

HSI는 Heat Stress Index로 온도 관련된 것으로 알고 있습니다. HSI는 Horizontal Situation Indicator의 약자로 수평자세 지시계 입니다. -인간 시스템 인터페이스 human-system interface -열압박지수 heat stress lndex

실효온도(ET) - 무풍상태, 습도가 100%일 때 건구온도계가 가 리키는 눈금을 기준으로 한다. 가. 실효온도(체감온도 또는 감각온도)에 영향을 주는 요인 : 온 도, 습도, 기류(공기유동) 나. 허용한계 : 정신(사무 작업)(60-64℉), 경작업(55-60℉), 중 작업(50-55℉)

-AND 게이트에서 결함확률은 각 결함이 동시에 일어나야 하니 까 곱해줘야합니다 즉, A부분 = 0.1 * 0.1 = 0.01 -OR 게이트에서는 각 결함확률 중 적어도 하나 이상의 결함이 발생할 확률입니다 바꿔말하면 전체 확률 100%에서 동시에 성공할 확률을 빼버리 면 되겠죠?? (여집합 개념) 신뢰도란 결함이 발생하지 않을 확률이기에 (1-결함확률)로 해 줍니다 즉 신뢰 * 신뢰 = 동시에 신뢰 (AND 조건) 를 전체 확률 1 에 서 빼주면 B 부분 - 1 - (1-0.1)*(1-0.1) = 0.19 A B 부분에서의 결함확률이 다시 T에서 AND 로 묶이기 때문에 곱해주며 됩니다 T 부분 - 0.01 * 0.19 = 0.0019 여기까지 구한게 T에서 종합한 "결함확률" 입니다 문제에서 묻는 것은 신뢰도이므로 전체 확률 (백분율이 아닌 소 수이하로 나타냈으므로 1) 1 - 0.0019 = 0.9981 이 되는 것 입니다

인간공학 연구방법의 주요 유형 1.조사연구: 특정 현상이나 문제에 대한 데이터를 수집하고 분석 하여 경향이나 패턴을 파악하고 데이터를 수집. 2.실험연구: 변수 간의 인과관계를 규명하기 위해 통제된 환경에 서 실험하고 관찰. 3.분석연구: 기존 데이터를 분석하여 특정 현상이나 문제의 원인 을 규명. 4.평가연구: (문제에 서술됨.)

시간당 고장률이 일정하다=우발고장기간 우발고장기간의 고장률은 일정한 형태를 보이며, 이때의 확률분 포는 지수분포를 따른다.

PHA : 구상단계 생산물의 적합성 검토(SSHA) : 정의 단계 FHA : 개발 단계 안전점검에 따라 평가를 내리는 시점 : 운전 단계

이 기호는 생략사상입니다..생략사상은 더 이상 결론 내릴 수 없 을 때 쓰는 기호입니다.. ○:기본사상, □(직사각형):결함사상, □(정사각형):부정사상, △: 전체사상, 육각형:억제사상, 마름모:생략사상

청각적 표시장치는 즉각적인 행동이 필요할 때, 시각적 표시장 치는 후에 재참조 되는 경우에 더 효과적입니다.. 후에 재참조: 나중에 다시봐야한다고 생각하면 외우기 쉬움

정보를 작업기억으로 전달하기 위한 코드

3단계 기본설계 :인간공학적으로 인간, H/W, S/W를 각각에 대 해 초기결정, 기능할당, 직무분석, 작업설계 등의 과정을 거친 다.

산소 소비량 = (흡기*0.21)-(배기*산소%) 흡기 = 배기*(100-산소-이산화탄소)/79 ＜5분간 흡기량＞ = 90* (100-16-4)/79 =91.14 ＜5분간 산소 소비량＞ = 91.14*0.21 - 90*0.16 = 4.74 산소 소비량 (L/min) = 4.74/5 = 0.94788 해당 작업에 대한 산소소비량은 작업시 들이마시는 공기 중 산소 - 작업시 내쉬는 공기 중 산소 작업시 들이마시는 공기에는(질소79vol%, 산소21vol%) 작업시 내쉬는 공기에는(산소16%, 이산화탄소 4%, 나머지 80% 는 들이마신 질소) 들이마셨을 때 산소는 이산화탄소로 일부 바뀌고 들이마셨을 때 질소는 그대로 나옴, 그리고 79vol% 이었던 질소 가, 내쉴 때 80%가 되기 때문에 질소의 질량은 똑같다고 보고 흡기(A) x 79vol% = 배기(90L) x 80% 따라서 흡기(A) = 90L x 80%/79vol% = 91.139L/vol 흡기 중 산소는 91.139L/vol x 21vol% = 19.139L 배기 중 산소는 90L x 16% = 14.4L 따라서 몸속에서 소비한 산소량은 19.139L - 14.4L = 4.739L 따라서 1분당 산소소비량은 4.739L/5min = 0.9478L/min = 0.948L/min 저는 흡기량 안 구했습니다. 배기량 90L 중 질소 80% 산소 16% 90L X 0.8 = 72L >>배기 질소량 90L X 0.16 = 14.4L >>배기 산소량 질소량은 동일하므로 흡기량에서 72L가 79%를 차지하는 걸 알 면 산소21%가 몇 L인지 바로 알 수 있죠 산소량은 21%이므로 72L X 21/79 = 19.139L >>흡기 산소량 19.139L - 14.4L = 4.739L >>5분간 산소 소비량 1분당 산소소비량은 4.739L/5min = 0.9478L/min

Slip(실수,미끄러짐) : 상황(목표)해석은 제대로 하였으나 의도와 는 다른 행동을 하는 경우 전기기사에서 slip : 정격과 떨어진 정도. 정격을 공급하고자 했 지만 정격과 멀어지는 정도. 위반violation : 인간의 오류모형에서 알고있음에도 의도적으로 따르지 않거나 무시한 경우 실수slip : 의도와 다른 행동, 의도는 올바르지만 행동이 의도된 것과 다르게 나타나는 오류 착오착각mistake : 상황해석을 잘못하거나 틀린목표를 착각하여 행항 건망증lapse : 어떤 행동을 잊고 안하는 경우

(1) 양손의 동작은 동시에 시작하여 동시에 끝나야 한다. (2) 양손은 휴식시간을 제외하고는 동시에 쉬어서는 안 된다. (3) 팔의 동작은 서로 반대의 대칭적 방향으로 이루어져야 하며 동시에 행해져야 한다. (4) 손과 몸의 동작은 일에 만족스럽게 할 수 있는 가장 단순한 동작에 한정되어야 한다. (5) 작업에 도움이 되도록 가급적 물체의 관성(慣性)을 활용하 고, 근육운동으로 작업을 수행하는 경우를 최소한으로 줄여야 한다. (6) 갑자기 예각방향으로 변화를 하는 직선동작보다는 유연하고 연속적인 곡선동작을 하는 것이 좋다. (7) 제한되거나 통제된 동작보다는 탄도적 동작이 보다 빠르고 쉬우며 정확하다. (8) 작업을 원활하고 자연스럽게 수행하는 데는 리듬이 중요하 다..가급적 쉽고 자연스러운 리듬이 가능하도록 작업이 배열되어 야 한다. (9) 눈의 고정은 가급적 줄이고 함께 가까이 있도록 한다.

문제 지문에 '결함'이 있으므로 결함사상

1.예방보전(PM: Preventive Maintenance): 시스템 또는 부품의 사용 중 고장 또는 정지와 같은 사고를미리 방지하거나, 품목을 사용 가능상태로 유지하기 위하여 계획적으로 하는 보전 활동 2.사후보전(BM: Break-down Maintenance): 시스템 내지 부품이 고장에 의해 정지 또는 유해한 성능 저하를 초래한 뒤 수리를 하는 보전 활동 3.보전예방(MP: Maintenance Prevention): 신규설비의 계획과 건설을 할 때 보전 정보나 새로운 기술을 도 입하여 열화 손실을 적게 하는 보전 활동 4.개량 보전(CM: Corrective Maintenance): 설비의 재질이나 형상의 개량, 설계변경 등에 의한 설비의 체질 을 개선하여 설비의 생산성을 높이기 위한 보전 활동 5.일상보전(RM: Routine Maintenance): 설비의 열화를 방지하고 그 진행을 지연시켜 수명을 연장하기 위한 목적으로 매일 설비의 점검, 청소, 주유 및 교체 등을 행하는 보전 활동 6.생산보전(PM: Production Maintenance): 미국의 GM사가 처음으로 사용한 보전으로 설계에서 폐기에 이 르기까지 기계설비의 전 과정 해서 소요되는 설비의 열화 손실과 보전비용을 최소화하여 향상 시키는 보전활동

보일러의 방호장치

재료 및 스크랩을 자동적으로 위험한계 밖으로 배출한다 → 공 기분사장치, 키커, 이젝터 재료 또는 제품을 자동적으로 또는 위험한계를 벗어난 장소에 서 송급한다 → 피더 [용어로 이해] 문제에서 배출하는 장치를 묻고 있기 때문에 피더는 단어자체의 의미 Feeder... 『공급장치』로 이해하면 쉽 게 찾을 수 있음

로봇에 관하여 교시 등 작업을 행하는 때 작업시작 전 점검사항 1) 매니퓰레이터 작동의 이상 유무 2) 제동장치 및 비상정지장치의 기능 3) 외부전선의 피복 또는 외장의 손상 유무

압력방출장치는 보일러의 방호장치입니다. 지게차의 작업시작 전 점검사항 4가지 1) 제동장치 및 조종장치 기능의 이상 유무 2) 하역장치 및 유압장치 기능의 이상 유무 3) 바퀴의 이상 유무 4) 전조등, 후미등, 방향지시기 및 경보장치 기능의 이상 유무

선반 쉴드(Sheild) : 칩이나 절삭유 등의 비산방지장치

압력방출장치가 2개 이상 설치된 경우에는 최고사용압력 이하에 서 1개가 작동되고, 다른 압력방출장치는 최고 사용압력 1.05배 이하에서 작동되도록 부착하여야 한다.

▣ 보일러의 안전장치의 종류 고저수위 조절장치

용접부 결함의 종류 1) 언더컷 : 용접선 가장자리에 모재가 패어서 홈과 같이 골이 생긴 상태이며, 그 원인은 용접봉을 쥐는 각도와 운봉 속도의 부적당, 과대한 용접전류 때문에 생김. 2) 융합불량 : 용접금속과 모재 또는 용접금속과 용접금속 사이 가 충분히 융합되지 않은 것. 개선 각도가 작거나 용접속도가 빠르고 용접 전류가 낮아 용접 입열이 불충분하기 때문에 모재 와 용접금속 사이가 융합되지 않아 발생 3) 기공 : 강재 등을 용접할 때 용착 금속 속에 생기는 기포로, 국부적인 응력 집중을 일으켜 용접부의 피로 강도를 저하시킨 다..모재의 오염, 습기, 용접 재료의 건조 부족 등이 그 원인이 됨. 4) 균열 : 용접부에 균열이 생긴 현상 전류가세서 구멍이 나기 직전까지 페임 = 언터컷 융합불량 = 100이 접촉되야하는대 100이하로 접촉이 된것 균열 = 깨지거나 금이간것 기공 = 말그대로 공기 구멍

문제 지문에 '침투력, 침투액'이 있으므로 침투탐상시험이 답

연삭기 숫돌 파괴 원인

제104조(금형조정작업의 위험방지) 사업주는 프레스 등의 금형을 부착/해체 또는 조정하는 작업을 할 때에는 해당 작업에 종사하는 근로자의 신체가 위험한계 내 에 있는 경우 슬라이드가 갑자기 작동함으로써 근로자에게 발생 할 우려가 있는 위험을 방지하기 위하여 안전블록을 사용하는 등 필요한 조치를 하여야 한다.

Fool proof: "근로자"가 잘못해도 바로 사고나 재해와 연결되지 않도록 하는 확고한 안전기구 Fail safe: "기계 등"에 고장이 발생했을 때 그대로 사고나 재해 로 연결되지 않고 안전을 확보하는 기능 Fail safe의 기능적 분류, Fail passive(고장시 기계가 정지), Fail active(경보알림, 단시간 운전), Fail operational(고장이 있 어도 정상기능 유지)

부하할 수 있는 최대하중에서 달기기구의 중량 하중을 뺀것을 정격하중이라고 합니다.

전압 강하에 따른 오동작 방지 - 기능적 안전화 구조 부분 안전화(구조부분 강도적 안전화) 1)설계상의 결함 방지 2)재료의 결함 방지 3)가공 결함 방지 기능적 안전화 1)전압 강하에 따른 오동작 방지 2)정전 및 단락에 따른 오동작 방지 3)사용 압력 변동 시 등의 오동작 방지 구조 부분 안전화 = ~ 결함방지

공기압축기 내부 압력은 강력해서 그걸 이용해서 분해하면 작업 자가 부상을 입을 수 있다

정전시 추락하면 큰 인적 및 물적 손실을 일으킬 수 있으므로 정지시키는 것이 중요합니다 그러므로 이탈 및 역주행 방지장 치. 문제가 정전 전압강하 어쩌고 해서 전기와 관련된 장치를 찾아 야 하는 느낌이 든다면 그건 페이크 입니다 정전.전압강하로 인한 위험을 방지하기 위해 라고 이해하면 훨 씬 이해가 쉬워집니다. 출제자의 페이크에 낚이지 맙시다 ㅋ ■정전, 전압강하시 발생할 수 있는 문제 1.정지력 상실: 력이 공급되지 않으면 컨베이어 벨트나 롤러의 움직임을 제어하는 시스템이 작동하지 않게 되어, 중력이나 관 성으로 인해 화물이 예상치 못한 방향으로 움직일 수 있습니다. 2.역주행 가능성: 일부 컨베이어는 구동 메커니즘의 설계에 따라 전력이 차단되었을 때 벨트가 반대 방향으로 움직이는 현상이 발생할 수 있습니다..이는 특히 경사가 있는 컨베이어에서 위험 합니다. 3.브레이크 시스템 부재 또는 고장: 정전 시 자동으로 벨트를 고 정시키는 브레이크 시스템이 없다면, 화물이 이탈하거나 불안정 한 상태로 이동할 가능성이 높습니다. 이를 예방하기 위해 비상 정지 장치, 역주행 방지 장치, 그리고 전력 차단 시 작동 가능한 안전 브레이크 시스템을 설치하는 것 이 중요합니다 (출제자의 페이크라기보단 산업안전, 재해와 직접적인 연관성이 큰 사항으로, 중요한 문제라고 생각합니다.)

협착 : 왕복 + 고정 절단 : 회전 날 자체 (톱날 등) 물림 : 회전 + 회전 끼임 : 회전 + 고정 회전 회전 물림 회전 고정 끼임 두개만 외워도 이유형은 틀릴일없음 회(전) 회(전) 물(림) - 회 회 물 회(전) 고(정) 끼(임) - 회 고 끼

작고, 길이가 긴 물건은 바이스로 고정한 후 작업해야 합니다.

과부하장치 작동시 경보음과 경보램프가 작동돼야 하고 양중기 는 작동되지 않아야 한다

[양수기동식 안전거리] D=1600T T=(1/클러치개소수 + 1/2) X (60/매분행정수) Dm(mm)= 1.6 * (1/클러치개소수 + 1/2) X (60000/매분행정수) 1600*(1/2+1/6)*(60/200)=320mm 딱 정리 1 1 60 D = 1600 * ( -------------- + ----- )*( ---- ) 클러치개소수 2 SPM

V제곱=2*착화최소에너지/극간용량 으로 계산하세요 V^2=2*(0.2m)/10p 여기서 m=10^(-3) , p=10^(-12) V^2=0.4/10^(-8)=0.4*10^(8) V=루트[0.4*10^(8)] = 6324.55 나옵니다 정전(축적)에너지 공식 : W = 1/2 x C x V^2 V = 루트(2 x W / C) = 루트(2 x 0.2 x 10^-3 / (10 x 10^-12))

Q=4ㅠer * V e: 유전율(8.855 * 10^(-12)) V=(2*10^(-7))/(4*3.14*8.855*10^(-12)*0.25) = 7.2[kV] 위 해설에서 곱하는 값이 250이 아니고 0.25인 이유는 v를 문제에서는 kv를 구하라이므로 v를 구하는 공식에 곱하기 1000 을 미리 한거라 보심 됩니다 혹시몰라 쉽게 다시 써봅니다. 도체구 전위 식은 V=Q/r*9*10^9 입니다. 여기서 r값은 반드시 m단위로 대입해야해서 0.25m로 해주시고 9*10^9는 일반 상수로 그냥 외워주세요. 다 대입후 계산시 7200V 입니다.. 문제에서 kv단위로 물어봤으며 k는 10^3이니 7.2kv로 선택해주시면 됩니다. Q = 2 * 10^-7 엡실론 : 8.85 * 10^-12, r= 25 * 10^-2(단위 cm) 전위 V = Q / 4 * pi * e(엡실론) * r 주어진 조건 및 사용 공식은 위와 같다..그대로 대입 전위 V = 2 * 10^-7 / 4 * pi * 8.85 * 10^-12 * 25 * 10^-2 [v] 계산하면 ANS = V = 7193.443756[v] 문제에서 V[kv] 를 물어봤으니 V[v] > v[kv] 변환 ANS * 10^-3을 취해주면 약 7.2[kv]

대지전압 150v 이하인 기계기구를 물기가 없는 곳에 설치하는 경우 지문이 말을 어렵게 해서 그렇지 쉽게 생각하면 됩니다. 시설하지 않아도 -> 반대로 설치 해야 하는 곳은 3번 220V가 아니라 150V 입니다. 1,2,4 설치 안해도 됨 암기 포인트 누전차단기 생략 예외 3가지 암기 구호: “건-절-150” 건조한 장소 절연재 피복 대지전압 150V 이하 + 물기 없음 이 외 조건은 무조건 설치해야 함!

전기설비기준의 판단기준 제39조에 따르면 "과전류차단기로 시 설하는 퓨즈 중 고압전로에 사용하는 포장 퓨즈(퓨즈 이외의 과 전류 차단기와 조합하여 하나의 과전류 차단기로 사용하는 것을 제외한다)는 정격전류의 1.3배의 전류에 견디고 또한 2배의 전 류로 120분 안에 용단되는 것 또는 다음에 적합한 고압전류제한 퓨즈이어야 한다."라고 명시 되어있습니다. 정격전류의 1.3배의 전류에 견디는 것은 맞습니다만 2배의 전류 로 120분 버티는 것도 맞다고 생각 됩니다..해당 법의 뒤에 붙 는 120분이 정격전류의 1.3배와 2배의 전류에 모두 대응되는 시 간이라면 2번이 정답일 것이고 그게아니라면 4번이 정답인것같 네요. 저는 4번을 골랐지만 틀려서 찾아보게 되었습니다. 포장퓨즈나 비포장퓨즈의 특성의 경우에는 기존의 포장은 1.3배 견디고 2배 120분이내, 비포장 1.25배 견디고 2배 2분이내라고 공부해야 될것같습니다. 하지만 현 문제처럼 전동기용이나 발전기용 같이 종류가 나오게 된다면 한류퓨즈의 공통특성인 1.3배 2시간이내의 불용단특성으 로 공부하는게 맞는것같습니다. [전기설비기준 39조] 정격전류 1.3배에 견디고 2배의전류로 2시간 내 용단되는 것으 로 정답 2번입니다. NO2. 정격전류 1.3배의 전류로 2시간 이내에 용단되지 않을 것 (견딤)-O정답 NO4. 정격전류 2배의 전류로 2시간 이내 용단되는 것-정답(그 러나 용단되지 않는 것으로 변형시킴-X답)

0.03초

대전서열에서 멀리 잇는 물체들끼리 마찰할수록 정전기 발생량 이 많아진다 그러므로 1번 대전서열이 가급적 가까운 것으로 구성해야함

내압방폭구조 : d 압력방폭구조 : p

등급 교류전압 직류전압(교류X1.5) 00 500 0 1000 1 7500 2 17000 25500(17000X1.5) 3 26500 39750(26500X1.5) 4 36000 교류 7500부터는 +9500씩

*절연저항 기준* DC 시험전압(V) 이상 절연저항(MΩ) 이상 SELV 및 PELV: 250V 0.5 FELV, 500V 이하: 500V 1 500초과: 1000V 1 따라서 4번 전로의 사용전압이 600V 일 때는 절연저항이 1MΩ 이상이어야 합니다.

방폭구조의 종류 - 사용가능 ZONE 내압방폭(d) - 1, 2 압력방폭(p) - 1, 2 안전증방폭(e) - 2 본질안전방폭(ia,ib)- 0, 1, 2 유입방폭(o) - 1, 2 본질안전방폭은 0zone에 사용가능하나 ib는 사용불가라합니다 0종 : ia 1종 : d,p,q,o,e,ia,ib,m 2종 : n * 가스폭발 위험장소 -0종 : 가스폭발 분위기가 연속적, 장기간, 빈번히 발생(ia) -1종 : 가스폭발 분위기가 주기적, 간헐적 발생(ia, ib, d, p, o, s, e) -2종 : 가스폭발 분위기가 없거나 짧게 발생(비점화(n))

절연저항값의 증가 → 감소 절연저항값의 발열

단락접지를 하는 이유 1) 전로가 정전된 경우에도 오통전, 다른 전로와의 접촉 또는 다 른 전로에서의 유도작용 및 비상용 발전기의 가동 등으로 정전 전로가 갑자기 충전되는 경우가 있다. 2) 이에 따른 감전위험을 제거하기 위해 작업개소에 근접한 지 점에 충분한 용량을 갖는 단락접지기구를 사용하여 정전전로를 단락접지하는 것이 필요하다.

허용접촉전압: (인체저항 + (3/2*지표면저항률) ) x 심실세동 전류 허용보폭전압: (인체저항 + 6*지표면저항률) x 심실세동 전류 허용접촉전압 : (인체저항 + (3/2*지표면저항률) * 심실세동전류 허용접촉전압 = (1000+(3/2*150))*0.165 = 202.125 = 202

||a=위험 ||b=더 위험 ||c=가장위험 이므로 b기기를 a그룹의 지역에서 쓰는 것은 가능하나 그 반대 는 불가

52.1 전기설비 보호를 위한 건축물·구조물 피뢰시스템 152.1.1 수뢰부시스템

관내경(mm) / 제한유속(m/s) 10 / 8 25 / 4.9 50 / 3.5 100 / 2.5 200 / 1.8 400 / 1.3 600 / 1.0 관내경(mm)×유속(m/s)^2=약 600 이 되도록 규정하고 있습니 다 관내경,제한유속 나오면 공학용 계산기 시험때 챙겨서 관내경x제한유속 제곱 해서 600대 나오면 맞는거고 아니면 틀린 거임

제3종: 35V → 50V [종별 허용접촉전압] -제1종 : 2.5V 이하 (인체 대부분이 수중에 존재) -제2종 : 25V 이하 (인제 대부분이 현저히 젖어있거나 금속구조 물에 상시 접촉) -제3종 : 50V 이하 (1,2종 제외하고 접촉 전압 가해지면 위험한 상태) -제4종 : 제한없음 (1,2종 제외하고 접촉 전압 가해져도 위험X)

계통접지방식엔 TN, TT, IT방식이 존재. TN → 대지(T) - 중성선(N) 연결. TN-S, TN-C, TN-C-S 방식 으로 분류 TT → 변압기측과 전기설비 측이 개별적으로 접지하는 방식으로 독립접지방식이라고도 한다..누전차단기 설치 필수 IT → 변압기(전원부)의 중성점 접지를 비접지로 하고 설비쪽은 접지를 실시. 병원등과 같이 전원이 차단되어서는 안되는 곳에 사용. 계통(Tong(T))접지이니까 T가 안들어간 IN계통이 적합하지 않음

정전기 발생에 영향을 주는 요인

절연성으로 처리하면 정전기가 축적되어 폭발위험 → 도전성 바 퀴로 변경 도전성은 전기가 통하는 물질로 정전기가 생겨도 바로바로 흘려 보내는데 절연성 물질은 전기가 안통하기 때문에 계속 축적된다. 정전기는 축적되었다가 한번에 빠져나가면서 위험성이 생기기 때문에 도전성 처리가된 기구, 부품을 사용해야 정전기 축적을 방지 할 수 있다.

계측장치

산화성액체 : 과염소산, 과산화수소, 질산 (외우자) '산'이 들어가면 산화성 물질인데, 그중 과염소산, 과산화수소 의 과 가 들어가면 산화성 액체임, 질산도 액체이고 산이므로 산화 성 액체에 해당함 추가개념 히드라진은 폭발성 물질 및 유기과산화물 벤젠은 인화성 액체 암모니아는 인화성가스

아세톤의 인화점은 20℃가 아니라 -20℃입니다 아세톤의 인화점은 -20도로 여름철이 아니라 겨울철에 인화 위 험이 더 높다 해설에 인화점이 -20도이기에 겨울철에 더 위험하다 라고 작성 해주셨는데, 정답이 4번인 이유는 인화점이 틀렸기 때문에 정답인것이고 정확히는 겨울철에'도' 위험하다 라고 해설하는게 적절해 보입니 다. 인화점이 -20도이므로 겨울철에도 위험하다 혹은 인화점이 -20도이므로 상온에서도 위험하다 혹은 인화점이 -20도이므로 여름철에 인화 위험이 상당하다 등등

화학물질 및 물리적 인자의 노출기준 제2장제11조

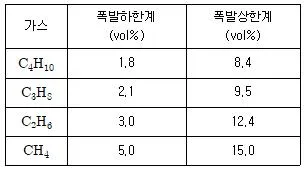

르샤틀리에 공식으로 풀이 표 맨위부터 아래로 부탄 프로판 에탄 메탄 폭발하한계 100/LEL=(v1/x1)+(v2/x2)+(v3/x3) [v = 각 성분의 체적, x = 각 성분의 폭발하한치, y = 각 성분의 폭발상한치] *공식적용 LEL = 100 / (70/5)+(21/2.1)+(9/1.8) LEL = 100 / 29 LEL = 3.448276..... 소수점 3자리 올림 : 3.45 폭발상한계 100/UEL=(v1/y1)+(v2/y2)+(v3/y3) *공식적용 UEL = 100 / (70/15)+(21/9.5)+(9/8.4) UEL = 100 / 7.94862..... UEL = 12.58079...... 소수점 3자리 올림 : 12.58 C4H10 : 부탄 C3H8 : 프로판 C2H6 : 에탄 CH4 : 메탄

물반응성 물질 및 인화성 고체 : 리튬, 칼륨, 나트륨, 황, 마그네 슘분말, 금속분말, 알카리 금속의 수소화물, 인화물 폭발성 물질 및 유기과산화물 : 질산에스테르류, 아조화합물, 유 기과산화물, 하이드라진 유도체 산화성 액체 및 인화성 고체 : 과산화수소 및 무기과산화물, 질 산, 과염소산, 중크롬산, 염소산, 브롬산 인화성 액체 : 에틸에테르, 가솔린, 아세트알데히드, 산화프로필 렌 인화성 가스 : 수소, 아세틸렌, 에틸렌, 메탄, 에탄, 프로판, 부 탄 (인화한계 농도의 최저한도가 13퍼센트 이하 혹은 최고,최저한도의 차가 12퍼센트 이상) 급성 독성 물질 : LD50(경구, 쥐)가 킬로그램당 300mg-체중 이 하인 화학물질 4시간 동안 흡입실험에 의하여 실험동물의 50%를 사망시킬 수 있는 물질의 농도

[분말소화기] 제 1종: 탄산수소나트륨 제 2종: 탄산수소칼륨 제 3종: 제1인산암모늄 제 4종: 탄산수소칼륨과 요소와의 반응물 [해설작성자 : comcbt.com 이용자]

CaC2 + 2H2O → Ca(OH)2 + C2H2(g) 탄화칼슘 + 물 → 수산화칼슘 + 아세틸렌(증기)

＜분진폭발＞ 가스폭발보다 연소시간이 짧고, 발생 에너지가 작다. 압력의 파급속도보다 화염의 파급속도가 빠르다. 가스폭발에 비하여 불완전 연소가 적게 발생한다. 주위의 분진에 의해 2차, 3차의 폭발로 파급될 수 있다. 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 문제는 옳은 것은?이라 되어있지만 1,2,4번이 모두 정답입니다 4번을 선택해야 정답으로 채점이 되네요 수정해주세요 [오류신고 반론] ＜가스폭발＞ -화염이 크다 -연소속도가 빠르다 ＜분진폭발＞ -폭발압력,에너지가 크다 -연소시간이 길다 -불완전연소로 인한 중독이 발생한다(CO) 1,2,3번이 모두 틀렸으므로 4번이 정답입니다. 구민사 핸드북 161 자료 참고입니다 [오류신고 반론] (1) 분진폭발은 발생에너지가 큽니다. (2) 압력파급속도 ＞ 화염파급속도 (3) 불완전연소로 CO발생 4번이 정답입니다. [오류신고 반론] <분진폭발의 특징> 연소속도가 작다. 불안전 연소. 연소시간이 길다. 발생에너지가 크다. 압력의 파급속도가 크다. 2차,3차 폭발로 파급한다. [오류신고 반론] -분진 폭발의 특징

(상한값 - 하한값) / 하한값 = (9.5-2.2) / 2.2

증기 = steam 외웁시돠 증기(steam) 누설을 방지, 막는다(trap) 글자 그대로 해석 flame arrester는 화염 관련된 단어

CFClBr에서 C는 1개 F 3개 Cl 0개 Br 1개로 1301

안전운전지침서는 안전운전계획에 해당함

단위공정 / 단위공정 10M 그 외 20M 다른분이 설명해주셨던 방법인데요 ㅣㅇ ㅣ 벽과 벽사이라고하면 ㅣㅇ을 합쳐서 10m입니다. + 위험물 저장탱크가 있다고 나오면 20m

과염소산은 6류 위험물 산화성 액체로 자기발화를 하지않음.

[펌프 종류] 1) 왕복펌프: 피스톤 펌프, 플런저 펌프, 격막 펌프 2) 회전펌프: 기어펌프 기어가는데 왕복을 어떻게 해유~~~ : 기어펌프는 왕복펌프가 아니라 회전펌프

물보다 무거운 이황화탄소는 물속 저장하는 제4류 특수인화물입 니다. 물과는 반응하지 않지요.

연립2차방정식 이용 5x+10Y=6*100 2차 방정식이므로 식이 하나 더 필요 X+Y=100kg (둘이 합해서 100킬로) X=80kg, Y=20kg 2차까지 필요없음 0.05X + 0.1(100-X) = 0.06x100 5X + 10(100-X) = 600 5X = 1000 - 600 X = 80 나머지 20 6은 5와 10에서 각각 1과 4가 떨어져 있다..농도 비는 1:4, 질 량비는 4:1. 100kg에서 4/5는 80kg, 1/5는 20kg

염소 Cl2 0.5 암모니아 NH3 25 에탄올 C2H5OH 1000 메탄올 CH4O 200 에탄올: 1000 메탄올: 200 톨루엔: 50 암모니아: 25 황화수소: 10 염소: 5 니트로벤젠: 1 불소, 포스겐: 0.1 불소 포스겐 0.1 염소 벤젠 0.5 니트로벤젠 1 노출기준(TWA, ppm) 값: 1.염소(Cl2): 0.5 ppm 2.암모니아(NH3): 25 ppm 3.에탄올(C2H5OH): 1,000 ppm 4.메탄올(CH3OH): 200 ppm 근거: *한국산업안전보건공단(KOSHA)의 작업환경측정·분석 기 술지침 WA(시간 가중 평균, Time-Weighted Average): 일반적으로 0.5 ppm으로 설정되어 있으며, 이는 8시간 작업 기준으로 안전한 최대 노출 농도를 뜻함.

*위험물 건조식을 독립된 단층 건물로 해야 하는 경우 ->내용적이 1세제곱미터 이상인 건조설비 *위험물이 아닌 물질 건조 ->고체, 액체연료 최대사용량 시간당 10킬로그램 이상 ->전기사용 정격용량 10킬로와트 이상 ->기체연료의 최대사용량 시간당 1세제곱미터 이상 제280조(위험물 건조설비를 설치하는 건축물의 구조)

부두,안벽의 선을 따라 통로설치 최소90CM 이상 ,작업면의 조 도 75럭스이상 유지

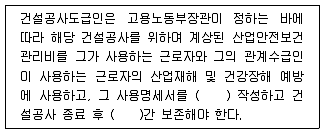

제89조(산업안전보건관리비의 사용) ① 건설공사도급인은 도급 금액 또는 사업비에 계상(計上)된 산업안전보건관리비의 범위에 서 그의 관계수급인에게 해당 사업의 위험도를 고려하여 적정하 게 산업안전보건관리비를 지급하여 사용하게 할 수 있다. <개 정 2021. 1. 19.> ② 건설공사도급인은 법 제72조제3항에 따라 산업안전보건관리 비를 사용하는 해당 건설공사의 금액(고용노동부장관이 정하여 고시하는 방법에 따라 산정한 금액을 말한다)이 4천만원 이상인 때에는 고용노동부장관이 정하는 바에 따라 매월(건설공사가 1 개월 이내에 종료되는 사업의 경우에는 해당 건설공사가 끝나는 날이 속하는 달을 말한다) 사용명세서를 작성하고, 건설공사 종 료 후 1년 동안 보존해야 한다. <개정 2021. 1. 19.>

지반붕괴나 토석 낙하 :지보공(흙막이)설치,우천시-측구(도랑),굴 착사면에 비닐덮개처리 측구는 비가 올 때 도로 표면에서 빗물이 원활하게 빠질 수 있 도록, 도로경계석과 평행하게 설계된 수로 및 배수시설이다.

강관비계의 조립 간격 강관비계의 종류 / 조립간격(m) ------------------------------ 단관비계 / 수직5, 수평5 틀비계(5m이상) / 수직6, 수평8 추가로, 통나무비계의 경우 수직방향 5.5 m, 수평방향 7.5 m 이하의 간격을 가져야 합니다.

상부토사 적재하면 붕괴 시 쏟아져내려 더 위험 최반장 : “어이 김씨! 땅 속에 묻혀서 무덤 만들고 싶으면 가서 위에다 쌓아봐 한 번”

시스템 안전규칙 제69조

낙하 방지 안전조치

4번은 히빙에 대한 설명입니다 히빙현상 : 연약 점토지반 굴착 시 굴착면이 부풀어 오르는 현 상 히빙현상의 대책

파이프 서포트는 3개본 이상 이어서 사용하지 아니하도록 할것 동바리의 사용 - 강관, 파이프 서포트, 강관틀, 조립강주, 목재 동바리로 사용하는 파이프서포트

낮은곳 - 백호우(백호) 높은곳 - 파워셔블(파워쇼벨) ---> 파워넘치게 높은곳을 굴착 했다! 라 외우시면 편할듯합니다

가설구조물

진동기 사용이 과하면 콘크리트가 약해집니다..콘크리트 타설시 진동기 적당히 사용해야 합니다..

작업발판 일체형 거푸집

거푸집 동바리 등의 조립도 : 동바리·멍에 등 부재의 재질·단면 규격·설치간격 및 이음방법 등이 명시되어야 한다. 터널 지보공의 조립도 : 재료의 재질·단면규격·설치간격 및 이음 방법 등이 명시되어야 한다. 흙막이 지보공의 조립도 : 흙막이판·말뚝·버팀대 및 띠장 등 부 재의 배치·치수·재질 및 설치방법과 순서가 명시되어야 한다.

최대지간거리 50m/지살높이31m 이상건축물/연면적 3만m2건축 물/연면적5천 m2이상 다중시설,냉동시설/저수량2천만톤이상/깊 이10m이상굴착

가설통로의 구조

모터그레이더는 제설작업이나 노면을 다듬는 작업을 할 때 사용 합니다..굴착용이 아닙니다.

주틀 간에 교차 가새를 설치하고 최상층 및 [ 5층 ] 이내마다 수평재를 설치할 것
