1번

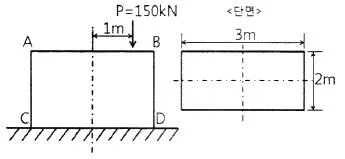

직사각형 단면의 단주에 150 kN 하중이 중심에서 1m만큼 편 심되어 작용할 때 이 부재 AC에서 생기는 최대 인장응력은 몇 kPa 인가?
- ① 25
- ② 50
- ③ 87.5
- ④ 100
정답 확인
정답 ①
기계설계기사 2021년 1회 기출문제
2021-05-15 시행 · 69문항
이 회차 문제 풀기 →
3번
지름 50mm인 중실축 ABC가 A에서 모터에 의해 구동된다. 모터는 600rpm으로 50kW의 동력을 전달한다. 기계를 구동 하기 위해서 기어 B는 35kW, 기어 C는 15kW를 필요로 한 다. 축 ABC에 발생하는 최대 전단응력은 몇 MPa 인가?
- ① 9.73
- ② 22.7
- ③ 32.4
- ④ 64.8
정답 확인
정답 ③
4번
그림과 같이 평면응력 조건하에 최대 주응력은 몇 kPa 인가? (단, σx = 400kPa, σy = -400kPa, τxy = 300kPa 이다.)
- ① 400
- ② 500
- ③ 600
- ④ 700
정답 확인
정답 ②
5번
지름 200mm인 축이 120rpm으로 회전하고 있다. 2m 떨어진 두 단면에서 측정한 비틀림 각이 1/15 rad 이었다면 이 축에 작용하고 있는 비틀림 모멘트는 약 몇 kN·m인가? (단, 가로 탄성계수는 80 GPa 이다.)
- ① 418.9
- ② 356.6
- ③ 305.7
- ④ 286.8
정답 확인
정답 ①
6번
단면적이 5cm2, 길이가 60cm인 연강봉을 천장에 매달고 3 0℃에서 0℃로 냉각시킬 때 길이의 변화를 없게 하려면 봉의 끝에 몇 kN의 추를 달아야 하는가? (단, 세로탄성계수 200GPa, 열팽창계수 a=12×10-6/℃ 이고, 봉의 자중은 무시 한다.)
- ① 60
- ② 36
- ③ 30
- ④ 24
정답 확인
정답 ②
7번
전체 길이에 걸쳐서 균일 분포하중 200N/m가 작용하는 단순 지지보의 최대 굽힘응력은 몇 MPa 인가? (단, 폭×높이 = 3cm×4cm인 직사각형 단면이고, 보의 길이는 2m 이다. 또 한 보의 지점은 양 끝단에 있다.)
- ① 12.5
- ② 25.0
- ③ 14.9
- ④ 29.8
정답 확인
정답 ①
8번
그림과 같은 단면에서 가로방향 도심축에 대한 단면 2차모멘 트는 약 몇 mm4 인가?
- ① 10.67 × 106
- ② 13.67 × 106
- ③ 20.67 × 106
- ④ 23.67 × 106
정답 확인
정답 ②
14번

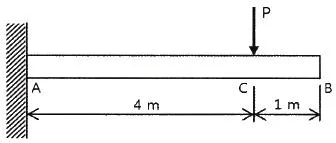

그림과 같이 직사각형 단면의 목재 외팔보에 집중하중 P가 C점에 작용하고 있다. 목재의 허용압축응력을 8MPa, 끝단 B점에서의 허용 처짐량을 23.9mm라고 할 때 허용압축응력 과 허용 처짐량을 모두 고려하여 이 목재에 가할 수 있는 집중하중 P의 최대값은 약 몇 kN인가? (단, 목재의 세로탄 성계수는 12GPa, 단면2차모멘트는 1022×10-6 m4, 단면계 수는 4.601×10-3 m3 이다.)
- ① 7.8
- ② 8.5
- ③ 9.2
- ④ 10.0
정답 확인
정답 ③
15번
길이 15m, 봉의 지름 10mm인 강봉에 P = 8 kN을 작용시 킬 때 이 봉의 길이방향 변형량은 약 몇 mm인가? (단, 이 재료의 세로탄성계수는 210 GPa 이다.)
- ① 5.2
- ② 6.4
- ③ 7.3
- ④ 8.5
정답 확인
정답 ③
16번
바깥지름이 46mm인 속이 빈 축이 120kW의 동력을 전달하 는데 이 때의 각속도는 40rev/s 이다. 이 축의 허용비틀림 응력이 80 MPa 일 때, 안지름은 약 몇 mm 이하이어야 하 는가?
- ① 29.8
- ② 41.8
- ③ 36.8
- ④ 48.8
정답 확인
정답 ②
17번
알루미늄봉이 그림과 같이 축하중 받고 있다. BC간에 작용 하고 있는 하중의 크기는?
- ① 2P
- ② 3P
- ③ 4P
- ④ 8P
정답 확인
정답 ①
18번
다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa 인가? (단, 핀의 지름은 1cm 이다.)
- ① 12.73
- ② 13.24
- ③ 15.63
- ④ 16.56
정답 확인
정답 ①
19번
5cm×4cm 블록이 x축을 따라 0.05cm 만큼 인장되었다. y 방향으로 수축되는 변형률(εy)은? (단, 포아송 비(ν)는 0.3 이다.)
- ① 0.000015
- ② 0.0015
- ③ 0.003
- ④ 0.03
정답 확인
정답 ③
20번
허용인장강도가 400MPa 인 연강봉에 30 kN의 축방향 인장 하중이 가해질 경우 이 강봉의 지름은 약 몇 cm 인가? (단, 안전율은 5 이다.)
- ① 2.69
- ② 2.93
- ③ 2.19
- ④ 3.33
정답 확인
정답 ③
21번
다음 용접 중 모재의 용접부에 용제 공급관을 통하여 입상 의 용제를 쌓아놓고 그 속에 와이어전극을 송급하면 모재사 이에서 아크가 발생하며 이 열에 의하여 와이어 자체가 용 융되어 접합되는 용접은?
- ① 불활성가스 아크용접
- ② 탄산가스 아크용접
- ③ 서브머지드 아크용접
- ④ 테르밋 용접
정답 확인
정답 ③
23번
주철, 주강제의 작은 볼(ball)을 고속으로 가공물의 표면에 분사하여 표면을 매끄럽게 하며 동시에 얇은 경화층을 얻어 피로강도나 기계적 성질을 향상시키는 가공 방법은?
- ① 브로칭(broaching)
- ② 버니싱(burnishing)
- ③ 숏 피닝(shot-peening)
- ④ 액체 호닝(liquid honing)
정답 확인
정답 ③
24번
센터리스 연삭기에 사용하는 부품이 아닌 것은?
- ① 베어링 센터
- ② 조정 숫돌
- ③ 연삭 숫돌
- ④ 가공물 지지대
정답 확인
정답 ①
25번
입도가 작고 연한 숫돌을 작은 압력으로 가공물 표면에 가 압하면서 가공물에 이송을 주고, 숫돌을 좌우로 진동시키면 서 가공하는 방법은?
- ① 래핑
- ② 버핑
- ③ 폴리싱
- ④ 슈퍼 피니싱
정답 확인
정답 ④
26번
다음 중 항온 열처리의 종류로 가장 거리가 먼 것은?
- ① 오스템퍼링
- ② 마템퍼링
- ③ 오스퀜칭
- ④ 마퀜칭
정답 확인
정답 ③
27번
절삭유제를 사용하는 목적이 아닌 것은?
- ① 능률적인 침 제거
- ② 공작물과 공구의 냉각
- ③ 절삭열에 의한 정밀도 저하 방지
- ④ 공구 윗면과 칩 사이의 마찰 증대
정답 확인
정답 ④
28번
방전가공용 전극재료의 구비조건으로 틀린 것은?
- ① 방전가공성이 우수할 것
- ② 성형이 용이하고 가격이 저렴할 것
- ③ 융점이 높아 방전 시 소모가 적을 것
- ④ 전기 저항값이 높고 전기 전도도가 낮을 것
정답 확인
정답 ④
29번
다음 중 다이캐스팅에 관한 설명으로 틀린 것은?
- ① 대량생산에 적합하다.
- ② 용융금속을 고압, 고속으로 준비하여 주물을 얻는 방법 이다.
- ③ 기계 가공여유가 필요하다.
- ④ 복잡한 형상의 주조가 가능하다.
정답 확인
정답 ③
30번
절삭공구 재료 중 다이아몬드의 일반적인 특성에 대한 설명 중 틀린 것은?
- ① 장시간 고속으로 절삭이 가능하다.
- ② 금속에 대한 마찰계수 및 마모율이 크다.
- ③ 우수한 표면 거칠기를 얻을 수 있다.
- ④ 경도가 커서, 날 끝이 손상되면 재가공이 어렵다.
정답 확인
정답 ②
31번
다음 중 불활성가스 아크용접에 사용되는 가스가 아닌 것 은?
- ① 헬륨
- ② 네온
- ③ 산소
- ④ 아르곤
정답 확인
정답 ③
32번
램(ram)에 설치된 바이트를 왕복 운동시켜 비교적 소형 공 작물의 평면이나 홈 드을 절삭하는 기계는?
- ① 셰이퍼
- ② 플레이너
- ③ 슬로터
- ④ 보링머신
정답 확인
정답 ①
33번
이미 치수를 알고 있는 표준 값과의 편차를 구하여 치수를 알아내는 측정방법은?
- ① 절대 측정
- ② 비교 측정
- ③ 간접 측정
- ④ 직접 측정
정답 확인
정답 ②
34번
주물표면에 금속편을 붙여 급랭하면 표면의 경도가 증가되 어 내마모성과 내압성을 향상시킨 주조는?
- ① 연속 주조
- ② 칠드 주조
- ③ 진공 주조
- ④ 인베스트먼트 주조
정답 확인
정답 ②
35번
측정기의 구조상에서 일어나는 오차로서 눈금 또는 피치의 불균일이나 마찰, 측정압 등의 변화 등에 의해 발생하는 오 차는?
- ① 개인 오차
- ② 기기 오차
- ③ 우연 오차
- ④ 불합리 오차
정답 확인
정답 ②
36번
냉간가공과 비교하여 열간가공의 특징으로 틀린 것은?
- ① 동력소모가 크다.
- ② 방향성을 갖는 주조조직이 제거된다.
- ③ 파괴되었던 결정립이 다시 생성되어 재질이 균일해진다.
- ④ 변형저항이 적어 짧은 시간 내에 강력한 가공이 가능하 다.
정답 확인
정답 ①
37번
연삭 중 숫돌의 떨림 현상이 발생하는 원인으로 가장 거리 가 먼 것은?
- ① 숫돌의 결합도가 약할 때
- ② 숫돌축의 편심 되어 있을 때
- ③ 숫돌의 평형상태가 불량할 때
- ④ 연삭기 자체에서 진동이 있을 때
정답 확인
정답 ①
38번
원주를 35등분 분할하려고 할 때 사용해야 할 분할판의 구 멍수는? (단, 밀링작업에서 브라운 샤프형을 사용한다.)
- ① 19
- ② 20
- ③ 21
- ④ 27
정답 확인
정답 ③
39번
알루미늄, 구리 등의 재료를 컨테이너에 넣고 강력한 압축 력을 주면 다이오리피스(die orifice)를 통과하여 원하는 제 품으로 가공하는 방법은?
- ① 인출 가공
- ② 프레스 가공
- ③ 인발 가공
- ④ 압출 가공
정답 확인
정답 ④
40번
볼트, 스크루, 리벳 등의 머리 부분을 제작하는데 사용되는 단조법은?
- ① 헤딩(heading)
- ② 허빙(hubbing)
- ③ 코이닝(coining)
- ④ 스웨이징(swaging)
정답 확인
정답 ①
41번
코일 스프링에서 코일의 지름이 30mm, 코일 소선의 지름이 6mm, 유효감김수는 8.5이고, 허용전단응력이 600 MPa 일 때 받을 수 있는 최대하중(N)은? (단, 왈의 응력수정계수는 1로 한다.)
- ① 980
- ② 1182
- ③ 1513
- ④ 1696
정답 확인
정답 ④
42번
평 벨트 전동에 비하여 V벨트 전동의 특징에 관한 설명으로 틀린 것은?
- ① 바로걸기와 엇걸기가 가능하다.
- ② 미끄럼이 적고, 속도비가 크다.
- ③ 접촉 면적이 넓으므로 큰 동력을 전달한다.
- ④ 장력이 작으므로 베어링에 걸리는 하중도 작다.
정답 확인
정답 ①
43번
유체 커플링의 입력축 회전수(N1)는 1500rpm, 출력축의 회 전수(N2)는 1460rpm 일 때, 이 커플링의 효율(%)은 얼마인 가?
- ① 88
- ② 91
- ③ 94
- ④ 97
정답 확인
정답 ④
44번
볼 베어링의 기본 동정격하중은 어떻게 정의되는가?
- ① 33.3 rpm으로 50시간 운전수명에 견디는 하중
- ② 33.3 rpm으로 500시간 운전수명에 견디는 하중
- ③ 33.3 rpm으로 5000시간 운전수명에 견디는 하중
- ④ 33.3 rpm으로 50000시간 운전수명에 견디는 하중
정답 확인
정답 ②
45번
접촉면의 바깥지름 150mm, 안지름 140mm, 폭 35mm의 외접 원추 클러치에서 회전수 600rpm 으로 동력을 전달하 고자 한다. 접촉면 압력이 0.3MPa 이하가 되도록 사용한다 면 최대 몇 kW 의 동력을 전달할 수 있는가? (단, 접촉부 마찰계수는 0.2 이다.)
- ① 3.02
- ② 3.45
- ③ 3.94
- ④ 4.36
정답 확인
정답 ④
46번
주철제 벨트 풀리가 지름 40mm의 연강축에 폭은 10mm, 높이는 8mm인 묻힘키로 조립되어 있다. 축의 회전속도를 120rpm으로 7.5kW 의 동력을 전달하고자 할 때 키의 길이 는 약 몇 mm 이상으로 해야 하는가? (단, 키의 허용전단응 력은 110 N/mm2이고, 허용전단응력만을 고려한다.)
- ① 18.7
- ② 22.4
- ③ 27.2
- ④ 35.5
정답 확인
정답 ③
48번
유효지름이 32.5mm인 표준 4각나사로 이루어진 너트가 있 다. 이 너트에 축방향으로 15kN의 질량을 가진 물체를 지탱 하고자 할 때 너트 높이는 약 몇 mm 이상이어야 하는가? (단, 나사산의 허용 접촉면 압력은 10MPa, 나사산의 높이는 2.5mm, 피치는 5mm이고, 나사의 접촉부 마찰계수는 0.1 이다.)
- ① 30
- ② 34
- ③ 39
- ④ 44
정답 확인
정답 ①
49번
다음 브레이크의 종류 중 마찰력을 이용하는 브레이크에 해 당하지 않는 것은?
- ① 블록 브레이크(block brake)
- ② 폴 브레이크(pawl brake)
- ③ 밴드 브레이크(band brake)
- ④ 원추 브레이크(cone brake)
정답 확인
정답 ②
50번
평기어에서 압력각을 증가시킬 때 나타나는 현상을 설명한 것으로 옳지 않은 것은?
- ① 미끄럼률은 감소한다.
- ② 기어 강도는 증가한다.
- ③ 물림률은 증가한다.
- ④ 언더컷은 감소한다.
정답 확인
정답 ③
51번
금속을 냉간 가공하였을 때의 기계적·물리적 성질의 변화에 대한 설명으로 틀린 것은?
- ① 냉간 가공도가 증가할수록 강도는 증가한다.
- ② 냉간 가공도가 증가할수록 연신율은 증가한다.
- ③ 냉간 가공이 진행됨에 따라 전기 전도율을 낮아진다.
- ④ 냉간 가공이 진행됨에 따라 전기적 성질인 투자율은 감 소한다.
정답 확인
정답 ②
52번
강을 담금질하면 경도가 크고 메지므로, 인성을 부여하기 위하여 A1 변태점 이하의 온도에서 일정 시간 유지하였다가 냉각하는 열처리 방법은?
- ① 퀜칭(Quenching)
- ② 템퍼링(Tempering)
- ③ 어닐링(Annealing)
- ④ 노멀라이징(Normalizing)
정답 확인
정답 ②
53번
그림과 같은 항온 열처리하여 마텐자이트와 베이나이트의 혼합조직을 얻는 열처리는?
- ① 담금질
- ② 패턴팅
- ③ 마템퍼링
- ④ 오스템퍼링
정답 확인
정답 ③
54번
열경화성 수지나 충전 강화수지(FRTP)등에 사용되는 것으로 내열성, 내마모성, 내식성이 필요한 열간 금형용 재료는?
- ① STC3
- ② STS5
- ③ STD61
- ④ SM45C
정답 확인
정답 ③
55번
라우탈(Lautal) 합금의 주성분으로 옳은 것은?
- ① Al-Si
- ② Al-Mg
- ③ Al-Cu-Si
- ④ Al-Cu-Ni-Mg
정답 확인
정답 ③
56번
구리판, 알루미늄판 등 기타 연성의 판재를 가압 성형하여 변형 능력을 시험하는 시험법은?
- ① 커핑 시험
- ② 마멸 시험
- ③ 압축 시험
- ④ 크리프 시험
정답 확인
정답 ①
57번
Fe-C 평형상태도에 대한 설명으로 틀린 것은?
- ① 강의 A2변태선은 약 768℃이다.
- ② A1변태선을 공식선이라 하며, 약 723℃이다.
- ③ A0변태점을 시멘타이트의 자기변태점이라 하며, 약 21 0℃ 이다.
- ④ 공정점에서의 공정물을 펄라이트라 하며, 약 1490℃ 이 다.
정답 확인
정답 ④
58번
켈밋 합금(Kelmet alloy)의 주요 성분으로 옳은 것은?
- ① Pb-Sn
- ② Cu-Pb
- ③ Sn-Sb
- ④ Zn-Al
정답 확인
정답 ②
59번
탄소강에 함유된 인(P)의 영향을 옳게 설명한 것은?
- ① 경도를 감소시킨다.
- ② 결정립을 미세화시킨다.
- ③ 연신율을 증가시킨다.
- ④ 상온 취성의 원인이 된다.
정답 확인
정답 ④
60번
스테인리스강의 조직계에 해당되지 않는 것은?
- ① 펄라이트계
- ② 페라이트계
- ③ 마텐자이트계
- ④ 오스테나이트계
정답 확인
정답 ①
61번
CSG방식의 모델러에서 제공되는 모델링 기능만으로 짝지어 진 것은?
- ① 오일러 작업, 리프팅 작업
- ② 오일러 작업, 불리안 작업
- ③ 트위킹 작업, 라운딩 작업
- ④ 기본입체 생성 작업, 불리안작업
정답 확인
정답 ④
62번
다음 형상 모델링 시스템 중 3차원적인 형상을 공간상의 선 으로 표시하는 가장 간단한 형태의 형상 모델링 시스템은?
- ① 솔리드 모델링
- ② 비다양체 모델링
- ③ 파라메트릭 모델링
- ④ 와이어 프레임 모델링
정답 확인
정답 ④
63번
솔리드모델링 시스템에서 구멍, 포켓, 모따기, 필릿, 슬롯 등과 같이 모델링의 단위로서 공학적 의미를 담고 있는 것 은?
- ① 구속조건
- ② 특징형상
- ③ 파라미터
- ④ 어셈블리
정답 확인
정답 ②
65번
CAD 관련 도구들에 대한 설명으로 가장 거리가 먼 것은?
- ① 설계물의 생성, 수정, 해석, 최적화에 관련한 컴퓨터 이 용기술이다.
- ② 컴퓨터 그래픽과 공학 함수들을 이용하는 응용 프로그램 이 구현된 어떠한 형태의 프로그램도 CAD소프트웨어 속 한다.
- ③ 단지 형상들만을 다루기 위한 형상 설계도구들로 해석이 나 최적화 용도로는 사용하지 않는다.
- ④ 컴퓨터 이용 제도와 형상 모델링 시스템이 CAD에서 가 장 중요한 부분이다.
정답 확인
정답 ③
67번
원점이 중심이가 장축이 x 축이고 그 길이가 a, 단축이 y축 이고 그 길이가 b인 타원을 표현하는 매개변수식은?
- ① x = (a-b)cosθ, y = (a-b)sinθ [0≤θ≤2π]
- ② x = acosθ, y = bsinθ [0≤θ≤2π]
- ③ x = acoshθ, y = bsinhθ [0≤θ≤2π]
- ④ x = (a-b)coshθ, y = (a-b)sinhθ [0≤θ≤2π]
정답 확인
정답 ②
68번
다음 설명에 해당되는 디스플레이 방식은?
- ① 액정 디스플레이(LCD)
- ② 음극선튜브(CRT) 디스플레이
- ③ 발광 다이오드(LED) 디스플레이
- ④ 플라스마 가스 방출형(PGD) 디스플레이
정답 확인
정답 ①
69번
컴퓨터 그래픽에서 컬러를 표현하기 위해 사용되는 세 가지 색깔이 아닌 것은?
- ① 빨강
- ② 파랑
- ③ 노랑
- ④ 초록
정답 확인
정답 ③
70번
은선이나 은면을 제거하기 위해 사용되는 후면 제거 (back-face) 알고리즘에서 눈에 보이지 않는 면에 해당하는 판단식은? (단, M은 면 위의 점으로부터 관찰자 방향의 벡 터이고 N은 면 위의 법선 벡터이다.)
- ① M·N ＞ 0
- ② M·N = 0
- ③ M·N ＜ 0
- ④ M·N ≠ 0
정답 확인
정답 ③
71번
다음 중 체인전동에 대한 설명으로 가장 옳지 않은 것은?
- ① 고속회전에는 적합하지 않다.
- ② 고장력이 필요 없으므로 베어링의 마멸이 적다.
- ③ 미끄럼이 없는 일정한 속도비를 얻을 수 있다.
- ④ 스프로킷 휠의 잇수를 줄이면 진동과 소음이 적어진다.
정답 확인
정답 ④
72번
그림과 같이 5개의 링크로 평면운동을 하는 링크 기구의 자 유도는 몇 개인가?
- ① 1
- ② 2
- ③ 3
- ④ 4
정답 확인
정답 ②
74번
다음 중 낮은 짝(또는 저차대우, lower pair)이 아닌 것은?
- ① 선짝(또는 선대우)
- ② 나사짝(또는 나사대우)
- ③ 회전짝(또는 회전대우)
- ④ 미끄럼짝(또는 미끄럼대우)
정답 확인
정답 ①
75번
캠의 윤곽곡선을 결정하는 요인으로 거리가 먼 것은?
- ① 캠의 각속도
- ② 종동절의 종류
- ③ 종동절의 변위곡선
- ④ 캠과 종동절의 편심량
정답 확인
정답 ①
76번
모듈이 20이고 잇수가 각각 15개, 20개인 한 쌍의 외접하는 평기어가 있다. 두 기어 간의 축간 거리는 약 몇 mm 인가?
- ① 300
- ② 350
- ③ 400
- ④ 450
정답 확인
정답 ②
77번
마찰자에서 운전 중 운전자가 원하는 대로 속도비를 변경할 수 있는 무단변속기구가 아닌 것은?
- ① 타원 마찰자식 무단변속기구
- ② 원판 마찰자식 무단변속기구
- ③ 원추 마찰자식 무단변속기구
- ④ 구면 마찰자식 무단변속기구
정답 확인
정답 ①
78번
두 축의 연장선이 서로 교차하는 기어는?
- ① 웜 기어
- ② 스퍼 기어
- ③ 헬리컬 기어
- ④ 직선베벨 기어
정답 확인
정답 ④
79번
지름 30cm인 디스크가 회전수 500rpm으로 회전하고 있을 때, 이 디스크의 원주속도(v)와 각속도(w)는 약 얼마인가?
- ① v = 7.9 m/s, w = 26.2 rad/s
- ② v = 7.9 m/s, w = 52.4 rad/s
- ③ v = 15.7 m/s, w = 26.2 rad/s
- ④ v = 15.7 m/s, w = 52.4 rad/s
정답 확인
정답 ②
80번
연쇄를 구성하는 1개의 링크에 운동을 주면 나머지 링크들 은 일정한 운동을 하는 연쇄는?
- ① 고정연쇄
- ② 자유연쇄
- ③ 한정연쇄
- ④ 불한정연쇄 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인
정답 ③
