기계설계기사 2013년 1회 기출문제

2013-06-02 시행 · 73문항

이 회차 문제 풀기 →
2번
피로 한도(fatigue limit)와 가장 관계가 깊은 하중은?
  1. ① 충격 하중
  2. ② 정 하중
  3. ③ 반복 하중
  4. ④ 수직 하중
정답 확인

정답 ③

4번
그림과 같은 직사각형 단면을 갖는 기둥이 단면의 도심에 길 이 방향의 압축하중을 받고 있다. x-x축 중심의 좌굴과 y-y 축 중심의 좌굴에 대한 임계하중의 비는? (단, 두 경우에 있 어서의 지지조건은 동일하다.)
기계설계기사 2013년 1회 4번 문제 그림
  1. ① 0.09
  2. ② 0.21
  3. ③ 0.18
  4. ④ 0.36
정답 확인

정답 ①

5번
100rpm으로 30kW를 전달시키는 길이 1m, 지름 7cm인 둥근 측단의 비틀림각은 약 몇 rad인가? (단, 전단 탄성계수 G=83GPa이다.)
  1. ① 0.26
  2. ② 0.30
  3. ③ 0.015
  4. ④ 0.009
정답 확인

정답 ③

6번
길이가 L인 외팔보 AB가 오른쪽 끝 B가 고정되고 전 길이에 ω의 균일분포하중이 작용할 때 이 보의 최대 처짐은? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)
  1. ① ωL4/4EI
  2. ② 2ωL4/5EI
  3. ③ ωL4/8EI
  4. ④ 5ωL4/2EI
정답 확인

정답 ③

7번

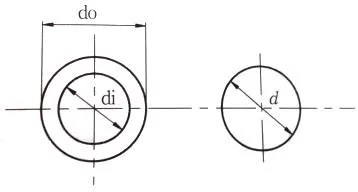

바깥지름 do=40cm, 안지름 di=20cm의 중공축은 동일 단면 적을 가진 중실축보다 몇 배의 토크를 견디는가?
기계설계기사 2013년 1회 7번 문제 그림
  1. ① 1.24
  2. ② 1.44
  3. ③ 1.64
  4. ④ 1.84
정답 확인

정답 ②

8번
그림과 같은 평면 트러스에서 절점 A에 단일하중 P=80kN이 작용할 때, 부재 AB에 발생하는 부재력의 크기 및 방향을 구 하면?
기계설계기사 2013년 1회 8번 문제 그림
  1. ① 60kN, 압축
  2. ② 100kN, 압축
  3. ③ 60kN, 인장
  4. ④ 100kN, 인장
정답 확인

정답 ④

10번
지름 D인 두께가 얇은 링(ring)을 수평면 내에서 회전 시킬 때, 링에 생기는 인장응력을 나타내는 식은? (단, 링의 단위 길이에 대한 무게를 W, 링의 원주속도를 V, 링의 단면적을 A, 중력가속도 를 g로 한다.)
  1. ① WV2/DAg
  2. ② WV2/Ag
  3. ③ WDV2/Ag
  4. ④ WV2/Dg
정답 확인

정답 ②

11번
다음 그림과 같이 집중하중을 받는 일단 고정, 타단 지지된 보에서 고정단에서의 모멘트는?
기계설계기사 2013년 1회 11번 문제 그림
  1. ① 0
  2. ② PL/2
  3. ③ 3PL/8
  4. ④ 3PL/16
정답 확인

정답 ④

13번
그림과 같은 구조물에서 단면 m-n상에 발생하는 최대 수직 응력의 크기는 몇 MPa인가?
  1. ① 10
  2. ② 90
  3. ③ 100
  4. ④ 110
정답 확인

정답 ④

14번
길이 L=2m이고 지름 ø25mm인 원형단면의 단순지지보의 중앙에 집중하중 400kN이 작용할 때 최대 굽힘응력은 약 몇 kN/mm2인가?
  1. ① 65
  2. ② 100
  3. ③ 130
  4. ④ 200
정답 확인

정답 ③

16번
직경 20mm, 길이 50mm의 구리 막대의 양단을 고정하고 막대를 가열하여 40℃ 상승했을 때 고정단을 누르는 힘은 약 몇 kN 정도인가? (단, 구리의 선팽창계수 α=0.16×10- 4℃, 탄성계수 E=110GPa이다.)
  1. ① 52
  2. ② 25
  3. ③ 30
  4. ④ 22
정답 확인

정답 ④

17번
길이 1m, 지름 50mm, 전단탄성계수 G=75GPa인 환봉축에 800N·m의 토크가 작용될 때 비틀림각은 약 몇 도인가?
  1. ① 1°
  2. ② 2°
  3. ③ 3°
  4. ④ 4°
정답 확인

정답 ①

19번
두께 2mm, 폭 6mm, 길이 60m인 강대(steel band)가 매달 려 있을 때 자중에 의해서 몇 cm가 늘어나는가? (단, 강대 의 탄성계수 E=210GPa, 단위체적당 무게 γ=78kN/m3이다.)
  1. ① 0.067
  2. ② 0.093
  3. ③ 0.104
  4. ④ 0.127
정답 확인

정답 ①

21번
가공액은 물이나 경유를 사용하여 세라믹에 구멍을 가공할 수 있는 것은?
  1. ① 래핑 가공
  2. ② 전주 가공
  3. ③ 전해 가공
  4. ④ 초음파 가공
정답 확인

정답 ④

22번
구성인성(built-up edge)의 방지 대책으로 옳은 것은?
  1. ① 절삭깊이를 많게 한다.
  2. ② 절삭속도를 느리게 한다.
  3. ③ 절삭공구 경사각을 작게 한다.
  4. ④ 절삭공구의 인선을 예리하게 한다.
정답 확인

정답 ④

23번
금속의 표면을 단단하게 하기 위한 물리적인 표면 경화법 은?
  1. ① 청화법
  2. ② 질화법
  3. ③ 침탄법
  4. ④ 화염 경화법
정답 확인

정답 ④

24번
밀링작업의 단식 분할법으로 이(tooth)수가 28개인 스퍼기 어를 가공할 때 브라운샤프형 분할판 No2 21구멍열에서 분 할 크랭크의 회전수와 구멍수는?
  1. ① 0회전시키고 6구멍씩 전진
  2. ② 0회전시키고 9구멍씩 전진
  3. ③ 1회전시키고 6구멍씩 전진
  4. ④ 1회전시키고 9구멍씩 전진
정답 확인

정답 ④

25번
CNC 프로그래밍에서 G 기능이란?
  1. ① 보조기능
  2. ② 이송기능
  3. ③ 주축기능
  4. ④ 준비기능
정답 확인

정답 ④

26번
초음파가공에서 나타나는 현상 및 작용에 대한 설명 중 틀 린 것은?
  1. ① 공구의 해머링 작용에 의한 가공물의 미세한 파쇄
  2. ② 혼의 재료는 황동, 연강, 공구강 등을 사용
  3. ③ 가공물 표면에서의 증발현상
  4. ④ 가속된 연삭입자의 충격작용
정답 확인

정답 ③

27번
납, 주석, 알루미늄 등의 연한 금속이나 얇은 판금의 가장자 리를 다듬질 작업할 때 사용하는 줄눈의 모양은?
  1. ① 귀목
  2. ② 단목
  3. ③ 복목
  4. ④ 파목
정답 확인

정답 ②

28번
다음 중 나사의 각도, 피치, 호칭지름의 측정이 가능한 측정 기는?
  1. ① 사인바
  2. ② 정밀수준기
  3. ③ 공구현미경
  4. ④ 버니어캘리퍼스
정답 확인

정답 ③

29번
표면이 서로 다른 모양으로 조각된 1쌍의 다이를 이용하여 메달, 주화 등을 가공하는 방법은?
  1. ① 벌징(bilging)
  2. ② 코이닝(coining)
  3. ③ 스피닝(spining)
  4. ④ 엠보싱(embossing)
정답 확인

정답 ②

30번
프레스 가공의 보조장치 중 판금재료 바깥둘레의 변형을 방 지하기 위하여 사용하는 것은?
  1. ① 다이 세트
  2. ② 다이 홀더
  3. ③ 판 누르게
  4. ④ 금형 가이드
정답 확인

정답 ③

31번
연강용 피복 아크 용접봉 중 고셀룰로오스계에 해당하는 용 접봉으로 피복이 얇고 슬래그가 적어 배관공사에 적당한 것 은?
  1. ① E 4301
  2. ② E 4303
  3. ③ E 4311
  4. ④ E 4316
정답 확인

정답 ③

32번
게이지 블록(gauge block)의 취급방법으로 틀린 것은?
  1. ① 먼지가 적고 건조한 실내에서 사용할 것
  2. ② 신속한 측정을 위해 공작기계위에 놓고 계속 사용할 것
  3. ③ 측정면은 깨끗한 천이나 가죽으로 잘 닦아 사용할 것
  4. ④ 녹을 막기 위하여 사용한 뒤에는 잘 닦아 방청유를 칠해 둘 것
정답 확인

정답 ②

33번
상하의 형에 문자나 무뉘의 요철을 붙이고, 이 사이에 소재 를 놓고 압축하여 문자나 무늬를 생성하는 가공방법은?
  1. ① 압출 가공(extruding)
  2. ② 업세팅 가공(up setting)
  3. ③ 압인 가공(coining)
  4. ④ 블랭킹 가공(blanking)
정답 확인

정답 ③

34번
주물사의 구비조건이 아닌 것은?
  1. ① 통기성이 좋을 것
  2. ② 성형성이 좋을 것
  3. ③ 열전도성이 좋을 것
  4. ④ 내열성이 좋을 것
정답 확인

정답 ③

35번
저탄소강의 표면에 탄소를 침투시키는 고체 침탄법에 대한 일방적인 설명으로 틀린 것은?
  1. ① 침탄시간이 길어지면 침탄깊이가 깊어진다.
  2. ② 소량생산에 적합하다.
  3. ③ 큰 부품의 처리가 가능하다.
  4. ④ 보통 침탄 깊이는 5~10mm 이다.
정답 확인

정답 ④

36번
연삭숫돌의 결합도 중 단단함(hard)에 해당되는 것은?
  1. ① F
  2. ② J
  3. ③ R
  4. ④ O
정답 확인

정답 ③

37번
인발 가공에 있어서 역장력(back tention)을 주는 이유로 틀 린 것은?
  1. ① 인발 다이의 수명을 연장시킬 수 있다.
  2. ② 제품의 지름을 보다 정밀하게 인발할 수 있다.
  3. ③ 다이의 온도 상승을 적게 할 수 있다.
  4. ④ 인발력을 감소시킬 수 있다.
정답 확인

정답 ④

38번
다음 중 다이아몬드, 수정 등 보석류 가공에 가장 적합한 것은?
  1. ① 초음파 가공
  2. ② 방전 가공
  3. ③ 수퍼피니싱 가공
  4. ④ 전해 가공
정답 확인

정답 ①

39번
코어가 없이 원통형 주물을 제조할 수 있는 주조 방법은?
  1. ① 연속주조방법
  2. ② 원심주조방법
  3. ③ 저압주조방법
  4. ④ 다이캐스팅법
정답 확인

정답 ②

40번
1938년 미국의 Bruce에 의하여 발명된 다이캐스팅(die casting)의 특징으로 틀린 것은?
  1. ① 조직이 치밀하고, 강도가 높다.
  2. ② 다량생산에 적합하다.
  3. ③ die의 제작비가 고가이다.
  4. ④ 주물에 사용되는 합금은 주로 탄소강재를 사용한다.
정답 확인

정답 ④

41번
표준 스퍼 기어의 잇수 48, 바깥지름이 200[mm]일 때, 이 기어의 원주피치는 몇[mm]인가?
  1. ① 약 18.68
  2. ② 약 9.67
  3. ③ 약 12.57
  4. ④ 약 15.78
정답 확인

정답 ③

42번
원판상(圓板狀)의 밸브를 흐름과 직각인 축의 둘레에 회전시 켜서 유량을 조절하며, 교측 밸브(throttle valve)로 보통 사 용되는 것은?
  1. ① 나비형 밸브
  2. ② 슬루스 밸브
  3. ③ 스톱 밸브
  4. ④ 콕
정답 확인

정답 ①

43번
리벳 이음에서 피치를 P, 리벳으로써 졸라맨 후의 리벳 지 름 또는 구멍지름을 d라고 할 때, 강판의 파괴에 대한 효율 을 나타내는 식으로 옳은 것은?
  1. ① p-d/p
  2. ② p+d/p
  3. ③ p/p-d
  4. ④ p/p+d
정답 확인

정답 ①

44번
증기, 가스 등의 유체가 제한된 최고 압력을 초과했을 때 자동적으로 밸브가 열려서 유체를 외부로 배출하며, 배출이 끝난 후에는 압력이 정확하게 유지되고 제한 압력보다 너무 내려가지 않아야 하는 것은?
  1. ① 릴리프 밸브(relief valve)
  2. ② 정지 밸브(stop valve)
  3. ③ 체크 밸브(check valve)
  4. ④ 나비형 밸브(butterfly valve)
정답 확인

정답 ①

45번
이론적으로 기어의 압력각이 14.5°일 때 언더컷을 일으키지 않는 한계 잇수는?
  1. ① 35개
  2. ② 32개
  3. ③ 30개
  4. ④ 17개
정답 확인

정답 ②

46번
원추 클러치에서 원추각이 마찰각 이하로 될 때 나타나는 현상으로 옳은 것은?
  1. ① 원추를 잡아 빼내는데 힘이 들어 불편하다.
  2. ② 축방향에 밀어 부치는 힘 P가 크게 된다.
  3. ③ 시동할 때 클러치의 물리는 상태가 아주 원활하기 때문 에 충격이 일어나지 않는다.
  4. ④ 모양이 소형이 되므로 공작이 용이하다.
정답 확인

정답 ①

47번
내부 확장식 브레이크에 있어서, 브레이크슈(break shoe)를 안쪽에서 바깥쪽으로 확장시키는 장치로서 다음 중 어느 것 이 가장 좋은가?
  1. ① 전기 또는 압축공기
  2. ② 진공 또는 링크
  3. ③ 증기 또는 진공
  4. ④ 캠 또는 유압
정답 확인

정답 ④

48번
모듈 m=3인 표준 스퍼기어에서 이끝 틈새를 0.25×모듈(m) 으로 할 때 총 이 높이는 몇 mm인가?
  1. ① 3.75
  2. ② 4.86
  3. ③ 6.75
  4. ④ 7.56
정답 확인

정답 ③

49번
축 방향의 인장력이나 압축력을 전달하는 데 가장 적합한 축 이음은?
  1. ① 머프(muff coupling)
  2. ② 유니버설 조인트(universal joint)
  3. ③ 코터 이음(cotter joint)
  4. ④ 올덤 축이음(oldham’s coupling)
정답 확인

정답 ③

50번
세레이션(serration)에 대한 일반적인 설명 중 틀린 것은?
  1. ① 스플라인에 비하여 치수(齒數)가 많다.
  2. ② 삼각치 세레이션은 끼워맞춤 정밀도가 나쁘고 작업 공수 가 많다.
  3. ③ 세레이션은 주로 정적인 이음에만 사용된다.
  4. ④ 측압 강도가 작아서 같은 바깥지름의 스플라인에 비해 큰 회전력을 전달할 수 없다.
정답 확인

정답 ④

51번
금속을 소성가공 할 때에 냉간가공과 열간가공을 구분하는 온도는?
  1. ① 담금질온도
  2. ② 변태온도
  3. ③ 재결정온도
  4. ④ 단조온도
정답 확인

정답 ③

52번
순철의 자기변태와 동소변태를 설명한 것으로 틀린 것은?
  1. ① 동소변태란 결정격자가 변하는 변태를 말한다.
  2. ② 자기변태도 결정격자가 변하는 변태이다.
  3. ③ 동소변태점은 A3점과 A4점이 있다.
  4. ④ 자기변태점은 약 768℃ 정도이며 일명 큐리(curie)점이라 한다.
정답 확인

정답 ②

53번
탄소강을 풀림(Annealing)하는 목적과 관계없는 것은?
  1. ① 결정입도 조절
  2. ② 상온가공에서 생긴 내부응력 제거
  3. ③ 오스테나이트에서 탄소를 유리시킴
  4. ④ 재료에 취성과 경도부여
정답 확인

정답 ④

54번
베이나이트(bainite)조직을 얻기 위한 항온열처리 조작으로 가장 적합한 것은?
  1. ① 오스포밍
  2. ② 마퀜칭
  3. ③ 오스템퍼링
  4. ④ 마템퍼링
정답 확인

정답 ③

55번
다음의 탄소강 조직 중 일반적으로 경도가 가장 낮은 것은?
  1. ① 페라이트
  2. ② 트루스타이트
  3. ③ 마텐자이트
  4. ④ 시멘타이트
정답 확인

정답 ①

56번
주철에서 쇳물의 유동성을 감소시키는 가장 주된 원소는?
  1. ① P
  2. ② Mn
  3. ③ S
  4. ④ Si
정답 확인

정답 ③

57번
경도가 대단히 높아 압연이나 단조작업을 할 수 없는 조직 은?
  1. ① 시멘타이트(cementite)
  2. ② 오스테나이트(austenite)
  3. ③ 페라이트(ferrite)
  4. ④ 펄라이트(pearite)
정답 확인

정답 ①

58번
같은 조건하에서 금속의 냉각속도가 빠르면 조직은 어떻게 변하는가?
  1. ① 결정입자가 미세해진다.
  2. ② 냉각속도와 금속의 조직과는 관계가 없다.
  3. ③ 금속의 조직이 조대해진다.
  4. ④ 소수의 핵이 성장해서 응고된다.
정답 확인

정답 ①

59번
황(S) 성분이 적은 선철을 용해로, 전기로에서 용해한 후 주 형에 주입 전 마그네슘, 세륨, 칼슘등을 첨가시켜 흑연을 구 상화한 것은?
  1. ① 합금주철
  2. ② 구상흑연주철
  3. ③ 칠드주철
  4. ④ 가단주철
정답 확인

정답 ②

60번
특수강에 포함된 Ni원소의 영향이다. 틀린 것은?
  1. ① Martensite 조직을 안정화시킨다.
  2. ② 담금질성이 증대된다.
  3. ③ 저온 취성을 방지한다.
  4. ④ 내식성이 증가한다.
정답 확인

정답 ①

61번
B-Spline 곡선의 특성이 아닌 것은?
  1. ① 중복된 조정점을 가질 수 있다.
  2. ② 중복된 매듭(knot)값을 가질 수 있다.
  3. ③ 조정점의 수가 증가하면, 곡선의 차수도 증가한다.
  4. ④ Bezier 곡선을 표시할 수 있다.
정답 확인

정답 ④

62번
솔리드모델링 시스템 에서 구멍(hole), 포켓(pocket), 모따 기(chamfer), 필릿(fillet), 슬롯(slot) 등과 같이 모델링의 단 위로서 공학적 의미를 담고 있는 것은?
  1. ① 구속조건(constraint)
  2. ② 특징형상(feature)
  3. ③ 파라미터(parameter)
  4. ④ 어셈블리(assembly)
정답 확인

정답 ③

63번
IGES 파일의 아래 구성요소 중 각 형상에 대한 실제 데이터 를 저장하는 부분은?
  1. ① Start section
  2. ② Global section
  3. ③ Terminate section
  4. ④ Parameter data section
정답 확인

정답 ④

64번
원점이 중심이고 장축이 x축이고 그 길이가 a, 단축이 y축 이고 그 길이가 b인 타원을 표현하는 매개변수식은?
  1. ① x = (a-b)cosθ, y = (a-b)sinθ(0 ≤ θ ≤ 2π)
  2. ② x = acosθ, y = bsinθ(0 ≤ θ ≤ 2π)
  3. ③ x = acoshθ, y = (a-b)sinhθ(0 ≤ θ ≤ 2π)
  4. ④ x = (a-b)coshθ, y = (a-b)sinhθ(0 ≤ θ ≤ 2π)
정답 확인

정답 ②

65번
다음 중 솔리드 모델을 위한 특징형상(feature)기반 모델링 방법과 거리가 먼 것은?
  1. ① chamfering
  2. ② pocketing
  3. ③ skinning
  4. ④ filltering
정답 확인

정답 ③

66번
솔리드모델의 표현법 중 옥트리(Octree) 표현법에 대한 설 명으로서 틀린 것은?
  1. ① 한 개의 노드가 다시 나누어진다면 8개의 자식(children) 노드를 갖는다.
  2. ② 일단 이 표현법으로 표현된 솔리드끼리의 불리언 (Boolean) 집합연산은 매우 빠르게 수행 될 수 있다.
  3. ③ 회전변환 후 역회전 변환을 수행하는 경우 수치 데이터 들의 오류가 없다.
  4. ④ 같은 물체도 원하는 정밀도가 정확도에 따라서 트리의 깊이는 달라진다.
정답 확인

정답 ③

67번
서피스 모델이나 솔리드 모델과 비교할 때 와이어 프레임 모델에 관한 설명으로 틀린 것은?
  1. ① 가공정보의 계산이 가능하다.
  2. ② 데이터 구조가 간단하다.
  3. ③ 저장되는 정보의 양이 적다.
  4. ④ 처리속도가 빠르다.
정답 확인

정답 ①

68번
그래픽 속도를 개선하기 위해, 물체가 정적일 때는 높은 상 세도로, 물체가 움직일 때는 낮은 상세도로 화면에 표시하 는 랜더링 품질 제어를 무엇이라 하는가?
  1. ① LOD(level of detail)
  2. ② Culling
  3. ③ HMD(head-mounted display)
  4. ④ CAVE
정답 확인

정답 ①

69번
CAD의 그래픽 장치로써 래스터 그래픽(raster display)장치 와 벡터 그래픽(vector display) 장치를 비교할 때 래스터 그래픽 장치의 장점이 될 수 있는 것은?
  1. ① 주사선이 도형의 형상을 따라 움직인다.
  2. ② 직선을 재그(jag) 없이 항상 직선으로 쉽게 나타 낼 수 있다.
  3. ③ 주사변환(scan conversion)이 필요하지 않다.
  4. ④ 이미지의 복잡성에 관계없이 일정한 속도로 화면 리프레 쉬(refresh)가 가능하다.
정답 확인

정답 ④

70번
곡면 모델링 시스템(surface modeling system)에서 곡면을 생성하기 위하여 주로 사용하는 방법과 가장 거리가 먼 것 은?
  1. ① 곡면 상의 점들을 입력하여 보간 곡면을 생성
  2. ② 솔리드(solid)의 위상(lopology)정보를 사용하여 곡면을 생성
  3. ③ 주어진 곡선을 직선이동 또는 회전이동하여 곡면을 생성
  4. ④ 곡면 상의 곡선들을 그물 형태로 입력하여 보간 곡면을 생성
정답 확인

정답 ②

71번
4절 크랭크 체인을 이용함으로써 작은 힘을 작용시켜 큰 힘 을 내게 하는 것은?
  1. ① 크로스 슬라이더
  2. ② 배력 장치
  3. ③ 쌍레버 기구
  4. ④ 래칫 휠
정답 확인

정답 ②

72번
다음 중 전동용 기계요소에서 축간 거리가 가장 길 때 사용 되는 전동장치는?
  1. ① 벨트 진동
  2. ② 마찰차 진동
  3. ③ 체인 진동
  4. ④ 로프 진동
정답 확인

정답 ④

73번
4절 회전 연쇄기구에서 가장 짧은 링크를 고정했을 때의 기 구를 말하는 것으로, 자동차의 창닦이 기구 및 만능제도기 등에 광범위하게 이용되는 것으로 가장 적합한 것은?
  1. ① 레버 크랭크 기구
  2. ② 슬라이더 크랭크 기구
  3. ③ 2중 크랭크 기구
  4. ④ 2중 레버 기구
정답 확인

정답 ③

74번
두 축이 만나지도 평행하지도 않는 경우에 사용된 기어로 바르게 짝지어진 것은?
  1. ① 하이포이드 기어, 웜 기어
  2. ② 웜 기어, 크라운 기어
  3. ③ 크라운 기어, 베벨 기어
  4. ④ 나사 기어, 헬리컬 기어
정답 확인

정답 ①

75번
다음 중 동력전달에 사용하는 마찰차의 사용 용도로 가장 적합한 것은?
  1. ① 회전력이 대단히 큰 경우
  2. ② 동력전달의 정확성이 요구되는 경우
  3. ③ 무단(無段)으로 변속이 가능하지 않는 경우
  4. ④ 전달 회전력이 적고, 정확성이 요구되지 않는 경우
정답 확인

정답 ④

76번
축간 거리 2m, 벨트풀리의 직경이 400mm와 600mm일 때, 바로걸기에서 벨트의 길이는 약 몇 mm인가?
  1. ① 5696
  2. ② 5576
  3. ③ 5966
  4. ④ 6576
정답 확인

정답 ②

77번
물체상의 모든 점이 어느 한 점을 중심으로 일정한 거리를 유지하면서 이동화는 운동을 무엇이라 하는가?
  1. ① 회전 운동
  2. ② 직선 운동
  3. ③ 나선 운동
  4. ④ 구면 운동
정답 확인

정답 ④

78번
캠 선도에서 변위곡선이 직선으로 나타날 때 캠은 어떤 운 동을 하는가?
  1. ① 등가속도 운동
  2. ② 등속도 운동
  3. ③ 요동 운동
  4. ④ 단련 운동
정답 확인

정답 ②

79번
다음 중 왕복 이종 슬라이더 기구의 대표적인 것으로 경사 각이 90° 로 만들어져 소형냉장고 등의 냉매 압축기로 쓰이 는 것은?
  1. ① 진자 펌프(pendulum pump)
  2. ② 타원 컴퍼스(elliptic trammels)
  3. ③ 스코치 요크(scotch yoke)
  4. ④ 올덤 커플링(oldham’s coulpling)
정답 확인

정답 ③

80번
4절 크랭크 체인을 이용함으로써 작은 힘을 작용시켜 큰 힘 을 내게 하는 것은?
  1. ① 크로스 슬라이더
  2. ② 배력 장치
  3. ③ 쌍 레버 기구
  4. ④ 래칫 휠 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2012년 1회 다음 회차2014년 1회

기계설계기사의 다른 회차

2021년 1회
2021-05-15 · 69문항
2019년 1회
2019-04-27 · 74문항
2018년 1회
2018-04-28 · 70문항
2017년 1회
2017-05-07 · 73문항
2016년 1회
2016-05-08 · 70문항
2015년 1회
2015-05-31 · 75문항
2014년 1회
2014-05-25 · 72문항
2013년 1회
2013-06-02 · 73문항
2012년 1회
2012-05-20 · 73문항
2011년 1회
2011-06-12 · 73문항
2010년 1회
2010-05-09 · 73문항
