기계설계기사 2016년 1회 기출문제

2016-05-08 시행 · 70문항

이 회차 문제 풀기 →
1번

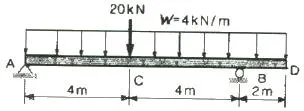

그림과 같이 하중을 받는 보에서 전단력의 최대값은 약 몇 kN 인가?
기계설계기사 2016년 1회 1번 문제 그림
  1. ① 11 kN
  2. ② 25 kN
  3. ③ 27 kN
  4. ④ 35 kN
정답 확인

정답 ③

2번
지름이 동일한 봉에 위 그림과 같이 하중이 작용할 때 단면 에 발생하는 축 하중 선도는 아래 그림과 같다. 단면 C에 작 용하는 하중(F)는 얼마인가?
기계설계기사 2016년 1회 2번 문제 그림
  1. ① 150
  2. ② 250
  3. ③ 350
  4. ④ 450
정답 확인

정답 ③

5번

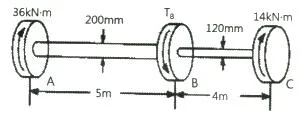

그림과 같이 단붙이 원형축(Stepped Circular Shaft)의 풀리 에 토크가 작용하여 평형상태에 있다. 이 축에 발생하는 최대 전단응력은 몇 MPa 인가?
기계설계기사 2016년 1회 5번 문제 그림
  1. ① 18.2
  2. ② 22.9
  3. ③ 41.3
  4. ④ 147.4
정답 확인

정답 ③

6번
그림과 같이 순수 전단을 받는 요소에서 발생하는 전단응력 τ=70MPa, 재료의 세로탄성계수는 200GPa, 포아송의 비는 0.25 일 때 전단 변형률은 약 몇 rad 인가?
기계설계기사 2016년 1회 6번 문제 그림
  1. ① 8.75 × 10-4
  2. ② 8.75 × 10-3
  3. ③ 4.38 × 10-4
  4. ④ 4.38 × 10-3
정답 확인

정답 ①

7번
전단력 10kN이 작용하는 지름 10cm인 원형단면의 보에서 그 중립축 위에 발생하는 최대 전단응력은 약 몇 MPa 인가?
  1. ① 1.3
  2. ② 1.7
  3. ③ 130
  4. ④ 170
정답 확인

정답 ②

8번
두께 1.0mm의 강판에 한 변의 길이가 25mm 인 정사각형 구멍을 펀칭하려고 한다. 이 강판의 전단 파괴응력이 250 MPa 일 때 필요한 압축력은 몇 kN 인가?
  1. ① 6.25
  2. ② 12.5
  3. ③ 25.0
  4. ④ 156.2
정답 확인

정답 ③

9번
지름 35cm의 차축이 0.2°만큼 비틀렸다. 이때 최대 전단응력 이 49MPa이고, 재료의 전단 탄성계수가 80 GPa 이라고 하 면 이 차축의 길이는 약 몇 m 인가?
  1. ① 2.0
  2. ② 2.5
  3. ③ 1.5
  4. ④ 1.0
정답 확인

정답 ④

10번
정육면체 형상의 짧은 기둥에 그림과 같이 측면에 홈이 파 여져 있다. 도심에 작용하는 하중 P로 인하여 단면 m-n 에 발생하는 최대 압축응력은 홈이 없을 때 압축응력의 몇 배 인가?
기계설계기사 2016년 1회 10번 문제 그림
  1. ① 2
  2. ② 4
  3. ③ 8
  4. ④ 12
정답 확인

정답 ③

11번
그림과 같은 단순 지지보의 중앙에 집중하중 P가 작용할 때 단면이 (가)일 경우의 처짐 y1은 단면이 (나)일 경우의 처짐 y2의 몇 배인가? (단, 보의 전체 길이 및 보의 굽힘 강성은 일정하며 자중은 무시한다.)
기계설계기사 2016년 1회 11번 문제 그림
  1. ① 4
  2. ② 8
  3. ③ 16
  4. ④ 32
정답 확인

정답 ②

13번
그림과 같이 벽돌을 쌓아 올릴 때 최하단 벽돌의 안전계수 를 20으로 하면 벽돌의 높이 h를 얼마만큼 높이 쌓을 수 있 는가? (단, 벽돌의 비중량은 16kN/m3, 파괴 압축응력을 11 MPa 로 한다.)
기계설계기사 2016년 1회 13번 문제 그림
  1. ① 34.3 m
  2. ② 25.5 m
  3. ③ 45.0 m
  4. ④ 23.8 m
정답 확인

정답 ①

16번
바깥지름 30cm, 안지름 10cm인 중공 원형 단면의 단면계 수는 약 몇 cm3 인가?
  1. ① 2618
  2. ② 3927
  3. ③ 6584
  4. ④ 1309
정답 확인

정답 ①

19번
강재의 인장시험 후 얻어진 응력-변형률 선도로부터 구할 수 없는 것은?
  1. ① 안전계수
  2. ② 탄성계수
  3. ③ 인장강도
  4. ④ 비례한도
정답 확인

정답 ①

20번
지름 100mm의 양단 지지보의 중앙에 2kN의 집중하중이 작 용할 때 보 속의 최대굽힘응력이 16MPa 일 경우 보의 길이 는 약 몇 m 인가?
  1. ① 1.51
  2. ② 3.14
  3. ③ 4.22
  4. ④ 5.86
정답 확인

정답 ②

21번
플라즈마 젯 가공의 특징으로 틀린 것은?
  1. ① 플라즈마 젯 절단은 수중에서도 할 수 있다.
  2. ② 플라즈마 젯 절단은 절단폭이 좁고, 절단면이 곱다.
  3. ③ 플라즈마 젯은 절삭가공도 가능하며 절삭성이 좋은 재료 에만 응용된다.
  4. ④ 플라즈마 젯은 스테인리스강, 알루미늄, 콘크리트, 내화 벽돌 등을 고속으로 절단할 수 있다.
정답 확인

정답 ③

22번
주물의 결함 중 기공(blow hole)의 방지대책으로 가장 거리 가 먼 것은?
  1. ① 주형 내의 수분을 적게 할 것
  2. ② 주형의 통기성을 향상시킬 것
  3. ③ 용탕에 가스함유량을 높게 할 것
  4. ④ 쇳물의 주입온도를 필요이상으로 높게 하지 말 것
정답 확인

정답 ③

23번
선반가공에서 구성인선(built-up edge)의 방지대책으로 적 절하지 않은 것은?
  1. ① 절삭 깊이를 크게 한다.
  2. ② 절삭 속도를 빠르게 한다.
  3. ③ 바이트 윗면 경사각을 크게 한다.
  4. ④ 윤활성이 좋은 절삭유를 사용한다.
정답 확인

정답 ①

24번
프레스가공에서 딥 드로잉(deep drawing)으로 제품(용기)의 높이가 40mm, 용기 밑부분의 지름이 30mm인 제품을 가공 하려고 할 때 필요한 소재의 지름은 약 몇 mm 이어야 하는 가? (단, 제품과 소재의 두께는 고려하지 않는다.)
  1. ① 55
  2. ② 65
  3. ③ 75
  4. ④ 85
정답 확인

정답 ③

25번
바이트의 전방 여유각에 대한 설명으로 옳은 것은?
  1. ① 절삭 칩 제거를 용이하게 한다.
  2. ② 바이트와 가공물간에 마찰을 적게 한다.
  3. ③ 설치각(setting angle)와 같은 효과를 나타낸다.
  4. ④ 여유각이 클수록 날 끝이 잘 부러지지 않는다.
정답 확인

정답 ②

26번
래핑(lapping)가공의 특징으로 틀린 것은?
  1. ① 기하학적 정밀도가 높은 제품을 만들 수 있다.
  2. ② 미끄럼면이 원활하게 되고 마찰계수가 높아진다.
  3. ③ 제품을 사용할 때 남아있는 랩제에 의하여 마모를 촉진 시킨다.
  4. ④ 비산하는 랩제가 다른 기계나 제품에 부착하면 마모시키 는 원인이 된다.
정답 확인

정답 ②

27번
길이가 긴 게이지 블록에서 굽힘이 발생할 경우에도 양 단 면이 항상 평행을 유지하기 위한 지지점인 에어리 점(Airy Point)의 위치는? (단, L은 게이지 블록의 길이이다.)
  1. ① 0.2113 L
  2. ② 0.2203 L
  3. ③ 0.2232 L
  4. ④ 0.2386 L
정답 확인

정답 ①

28번
밀링가공에서 플레인 커터를 고정시키기 위해 사용하는 공 구는?
  1. ① 아버(arbor)
  2. ② 돌리개
  3. ③ 맨드릴
  4. ④ 센터드릴
정답 확인

정답 ①

29번
다음 중 슈퍼 피니싱 유닛을 설치하여 사용하기 가장 적합 한 공작기계는?
  1. ① 선반
  2. ② 셰이퍼
  3. ③ 슬로터
  4. ④ 플레이너
정답 확인

정답 ①

30번
절삭가공에서 공구를 교환하기 위한 공구수명의 판정기준과 가장 거리가 먼 것은?
  1. ① 공구 인선의 마모가 없을 때
  2. ② 절삭저항의 변화가 급격히 증가될 때
  3. ③ 완성 가공물의 치수변화가 일정량에 달할 때
  4. ④ 가공면에 광택이 있는 색조 또는 반점이 생길 때
정답 확인

정답 ①

31번
전기저항용접과 관계되는 법칙은?
  1. ① 줄(Joule)의 법칙
  2. ② 뉴턴의 법칙
  3. ③ 암페어의 법칙
  4. ④ 플레밍의 법칙
정답 확인

정답 ①

32번
프레스기계에서 두께 5mm인 연강판에 지름을 30mm로 펀 칭하려고 한다. 슬라이드 평균속도를 5m/min, 기계효율을 72%라 한다면 소요 동력은 약 몇 kW인가? (단, 판의 전단 저항은 245 N/mm2 이다.)
  1. ① 11.62
  2. ② 13.35
  3. ③ 16.54
  4. ④ 17.27
정답 확인

정답 ②

33번
머시닝센터(Machining Center)에서 이송기능(F)과 함께 사 용하는 준비기능으로 옳은 것은?
  1. ① G01
  2. ② G03
  3. ③ G17
  4. ④ G95
정답 확인

정답 ④

34번
주형에 용탕을 주입할 때 걸리는 시간인 주입시간에 대한 실험식으로 옳은 것은? (단, T는 주입시간(s), W는 주물의 중량(kg), S는 주물의 살두께에 따른 상수이다.)
  1. ① T = SW
  2. ② T = S√W
  3. ③ T = W√S
  4. ④ T = W/S
정답 확인

정답 ②

35번
방전가공(Electro Discharge Machining)에서 전극재료의 구 비조건으로 적절하지 않은 것은?
  1. ① 기계가공이 쉬울 것
  2. ② 가공 속도가 빠를 것
  3. ③ 전극소모량이 많을 것
  4. ④ 가공 정밀도가 높을 것
정답 확인

정답 ③

36번
연삭 작업에서 연삭숫돌의 파괴원인으로 볼 수 없는 것은?
  1. ① 균열이 있는 숫돌차를 사용할 때
  2. ② 고정 시 플랜지를 너무 세게 조였을 때
  3. ③ 회전수가 규정 이상으로 고속일 때
  4. ④ 연삭숫돌의 옆에 붙은 종이를 떼지 않았을 때
정답 확인

정답 ④

37번
표면경화법인 액체 침탄법에서 액체 침탄질화제의 주성분 은?
  1. ① C2H6
  2. ② NaCN
  3. ③ BaCO3
  4. ④ Na2CO3
정답 확인

정답 ②

38번
드릴(drill) 가공 후 구멍의 정확한 진원가공과 구멍내면의 표면 거칠기를 우수하게 하기 위한 가공은?
  1. ① 리밍(reaming)
  2. ② 스폿 페이싱(spot facing)
  3. ③ 카운터 보링(counter boring)
  4. ④ 카운터 싱킹(counter sinking)
정답 확인

정답 ①

39번
각도측정기인 사인바에 대한 설명 중 틀린 것은?
  1. ① 호칭치수는 양 롤러 간의 중심거리로 나타낸다.
  2. ② 45°를 초과하여 측정할 때, 오차가 급격히 커진다.
  3. ③ 사인바는 삼각함수를 이용하여 각도 측정을 한다.
  4. ④ 하이트 게이지와 함께 사용해 오차를 보정할 수 있다.
정답 확인

정답 ④

40번
열처리에서 심냉 처리(sub-zero treatment)에 관한 설명으 로 옳은 것은?
  1. ① 처음 기름으로 냉각 후 계속하여 물속에 담그고 냉각하 는 것
  2. ② 강철을 담금질하기 전 표면에 붙은 불순물을 화학적으로 제거하는 것
  3. ③ 담금질 직후 바로 뜨임하기 전에 일정시간 동안 약 45 0℃ 부근에서 뜨임하는 것
  4. ④ 담금질한 제품을 0℃ 이하의 온도까지 냉각시켜 잔류 오 스테나이트를 마르텐사이트화 시키는 것
정답 확인

정답 ④

41번
19.6kN의 하중을 나사잭으로 들어올리기 위하여 나사잭을 작동시키기 위한 토크를 구하고자 한다. 나사의 유효지름은 41mm, 피치는 8mm, 나사 접촉부의 유효마찰계수(effective coefficient of friction)는 0.13 이라고 할 때 필요한 토크는 약 몇 N·m 인가? (단, 와셔 접촉면 마찰의 영향은 무시한 다.)
  1. ① 77.82
  2. ② 84.55
  3. ③ 90.41
  4. ④ 98.88
정답 확인

정답 ①

42번
그림과 같은 블록 브레이크가 제동할 수 있는 토크는 약 몇 N·m 인가? (단, a는 500mm, b는 100mm, D는 200mm 이 며, 레버를 누르는 힘(P)는 250N, 접촉부 마찰계수는 0.2 이다.)
기계설계기사 2016년 1회 42번 문제 그림
  1. ① 500
  2. ② 250
  3. ③ 100
  4. ④ 25
정답 확인

정답 ④

43번
평행한 두 축 사이의 거리가 약간 떨어진 경우 사용되는 커 플링으로 두 축 사이에 중간 원판을 끼워서 동력전달을 하 게 되며, 윤활문제와 원심력 때문에 고속회전에는 부적당한 커플링은?
  1. ① 플렉시블(flexible) 커플링
  2. ② 셀러(seller) 커플링
  3. ③ 올덤(oldham) 커플링
  4. ④ 유니버설(universal) 커플링
정답 확인

정답 ③

44번
표준 인벌류트 기어에서 물림률(contact ratio)이란?
  1. ① 접촉각을 물림 길이로 나눈 값
  2. ② 접촉각을 원주 피치로 나눈 값
  3. ③ 물림 길이를 법선 피치로 나눈 값
  4. ④ 원주 피치를 물림 길이로 나눈 값
정답 확인

정답 ③

45번
온도변화에 따른 관의 열응력 발생이 우려될 때는 이를 흡 수하기 위한 신축 관이음을 사용하게 되는데 다음 중 신축 관이음에 속하지 않는 것은?
  1. ① 플랜지(flange) 이음
  2. ② 주름관 이음
  3. ③ 미끄럼 이음
  4. ④ 시웰(siwel) 이음
정답 확인

정답 ①

46번
강판의 두께 16mm, 리벳 구멍의 지름 18mm, 리벳의 피치 68mm인 1줄 리벳 겹치기 이음에서 1 피치마다 16kN의 하 중에 작용할 때, 판의 효율은 약 얼마인가?
  1. ① 74%
  2. ② 81%
  3. ③ 66%
  4. ④ 59%
정답 확인

정답 ①

47번
지름 70mm, 길이 85mm의 저널 베어링을 400rpm으로 회 전하는 전동축에 사용했을 때 약 몇 kN의 베어링 하중을 지 지할 수 있는가? (단, 압력속도계수 pv = 1 N/mm2·m/s 이 다.)
  1. ① 1.53
  2. ② 2.05
  3. ③ 3.24
  4. ④ 4.06
정답 확인

정답 ④

49번
지름이 d인 전동축에 묻힘키를 사용하여 키의 전단 저항으 로 토크를 전달하고자 할 때 키의 폭 b는? (단, 키와 축에 서 발생한 전단응력은 같다고 하고 키의 길이는 축 지름의 1.5배로 한다.)
  1. ① b = πd / 4
  2. ② b = πd / 6
  3. ③ b = πd / 8
  4. ④ b = πd / 12
정답 확인

정답 ④

50번
공기 스프링에 대한 일반적인 특징 설명으로 옳지 않은 것 은?
  1. ① 하중과 변형의 관계가 비선형적이다.
  2. ② 측면 하중에 대한 강성이 강하다.
  3. ③ 공기의 압축성에 따른 감쇠 특성이 있어서 미소 진동의 흡수가 가능하다.
  4. ④ 공기 탱크 등의 부대 장치가 필요하여 구조가 복잡하고 제작비가 비싸다.
정답 확인

정답 ②

51번
강의 열처리 방법 중 표면경화법에 해당하는 것은?
  1. ① 마퀜칭
  2. ② 오스포밍
  3. ③ 침탄질화법
  4. ④ 오스템퍼링
정답 확인

정답 ③

52번
C와 Si의 함량에 따른 주철의 조직을 나타낸 조직 분포도 는?
  1. ① Gueiner, Klingenstein 조직도
  2. ② 마우러(Maurer) 조직도
  3. ③ Re-C 복평형 상태도
  4. ④ Guilet 조직도
정답 확인

정답 ②

53번
고 망간강에 관한 설명으로 틀린 것은?
  1. ① 오스테나이트 조직을 갖는다.
  2. ② 광석·암석의 파쇄기의 부품 등에 사용된다.
  3. ③ 열처리에 수인법(water toughening)이 이용된다.
  4. ④ 열전도성이 좋고 팽창계수가 작아 열변형을 일으키지 않 는다.
정답 확인

정답 ④

54번
서브제로(sub-Zero)처리 관한 설명으로 틀린 것은?
  1. ① 마모성 및 피로성이 향상된다.
  2. ② 잔류오스테나이트를 마텐자이트화 한다.
  3. ③ 담금질을 한 강의 조직이 안정화 된다.
  4. ④ 시효변화가 적으며 부품의 치수 및 형상이 안정된다.
정답 확인

정답 ①

55번
강의 5대 원소만을 나열한 것은?
  1. ① Fe, C, Ni, Si, Au
  2. ② Ag, C, Si, Co, P
  3. ③ C, Si, Mn, P, S
  4. ④ Ni, C, Si, Cu, S
정답 확인

정답 ③

56번
다음 중 비중이 가장 큰 금속은?
  1. ① Fe
  2. ② Al
  3. ③ Pb
  4. ④ Cu
정답 확인

정답 ③

57번
과공석강의 탄소함유량(%)으로 옳은 것은?
  1. ① 약 0.01 ~ 0.02%
  2. ② 약 0.02 ~ 0.80%
  3. ③ 약 0.80 ~ 2.0%
  4. ④ 약 2.0 ~ 4.3%
정답 확인

정답 ③

58번
두랄루민의 합금 조성으로 옳은 것은?
  1. ① Al – Cu – Zn - Pb
  2. ② Al – Cu – Mg - Mn
  3. ③ Al – Zn – Si - Sn
  4. ④ Al – Zn – Ni – Mn
정답 확인

정답 ②

59번
고속도공구강(SKH2)의 표준조성에 해당되지 않는 것은?
  1. ① W
  2. ② V
  3. ③ Al
  4. ④ Cr
정답 확인

정답 ③

60번
대표적인 주조경질 합금으로 코발트를 주성분으로 한 Co-Cr-W-C계 합금은?
  1. ① 라우탈(lutal)
  2. ② 실루민(silumin)
  3. ③ 세라믹(ceramic)
  4. ④ 스텔라이트(stellite)
정답 확인

정답 ④

62번
곡면 모델링 시스템에 의해 만들어진 곡면을 불러들여 기존 모델의 평면을 바꾸기도 하는데 이러한 모델링 기능을 무엇 이라 하는가?
  1. ① 필렛팅(filleting)
  2. ② 트위킹(tweaking)
  3. ③ 리프팅(lifting)
  4. ④ 스키닝(skinning)
정답 확인

정답 ②

63번
다음 중 CAD 입력장치가 아닌 것은?
  1. ① 키보드(key board)
  2. ② 트랙 볼(track ball)
  3. ③ 플로터(plotter)
  4. ④ 마우스(mouse)
정답 확인

정답 ③

64번
은선 혹은 은면 제거를 위한 방법이 아닌 것은?
  1. ① Cohen-Sutherland 알고리즘
  2. ② z-버퍼에 의한 방법
  3. ③ 화가(painter's) 알고리즘
  4. ④ back-face 제거 알고리즘
정답 확인

정답 ①

65번
제품 설계에서 CAD 시스템을 이용하는 데 대한 장점으로 거리가 먼 것은?
  1. ① 시간과 오류를 줄일 수 있다.
  2. ② 설계자의 능력을 배양할 수 있다.
  3. ③ CAM 작업을 위한 기초 데이터를 생성할 수 있다.
  4. ④ CAE 작업을 위한 기초 데이터를 생성할 수 있다.
정답 확인

정답 ②

66번
원점이 중심이고 장축이 x축이고 그 길이가 a, 단축이 y축 이고 그 길이가 b인 타원을 표현하는 매개변수식은?
  1. ① x = (a-b)cosθ, y = (a-b)sinθ [0≤θ≤2π]
  2. ② x = acosθ, y = bsinθ [0≤θ≤2π]
  3. ③ x = acoshθ, y = bsinhθ [0≤θ≤2π]
  4. ④ x = (a-b)coshθ, y = (a-b)sinhθ [0≤θ≤2π]
정답 확인

정답 ②

67번
형상모델링에서 기본입체(primitive)의 조합을 이용하여 복잡 한 형상을 표현하는 기능과 관계있는 기능은?
  1. ① 리프팅 작업(lifting operation)
  2. ② 스위핑 작업(sweeping operation)
  3. ③ 불리안 작업(Boolean operation)
  4. ④ 스키닝 작업(skinning operation)
정답 확인

정답 ③

68번
그림과 같이 4개의 경계곡선(C1~C4)을 선형 보간하여 얻어 지는 곡면을 무엇이라 하는가?
기계설계기사 2016년 1회 68번 문제 그림
  1. ① Ruled 곡면
  2. ② Loft 곡면
  3. ③ Sweep 곡면
  4. ④ Coon's 곡면
정답 확인

정답 ④

69번
다음 설명 중 비다양체(nonmanifold) 상황에 해당하지 않는 것은?
기계설계기사 2016년 1회 69번 문제 그림기계설계기사 2016년 1회 69번 문제 그림기계설계기사 2016년 1회 69번 문제 그림기계설계기사 2016년 1회 69번 문제 그림
  1. ① 꼭지점을 공유하는 두 개의 솔리드
  2. ② 공통 모서리를 갖는 두 개의 솔리드
  3. ③ 솔리드 위의 한 점에서 뻗어나온 와이어 모서리
  4. ④ 솔리드에서 작은 솔리드 2개를 뺀 형상
정답 확인

정답 ④

70번
컴퓨터그래픽에서 적용되는 전형적인 두 가지 투영방식인 원근투영방식과 평행투영방식에 관한 설명 중 틀린 것은?
  1. ① 시각점(viewpoint)은 물체 위의 한 점을 말한다.
  2. ② 스크린은 시각점과 관측위치 사이에 놓인다.
  3. ③ 원근투영(perspective projection)에서 관심 대상 물체의 모든 점은 대개 관측위치로부터 시각점(viewpoint)에 이 르는 선을 따라 위치하는 투영중심에 연결되고, 이 선들 과 스크린의 교차점들이 투영되는 이미지를 만든다.
  4. ④ 평행투영(parallel projection)에서 관측 위치와 시각점에 의해서 정의된 시각 방향으로 물체의 모든 점에서 평행 하는 선들이 주사되며, 이 선들과 스크린의 교차점들이 이미지를 만든다.
정답 확인

정답 ①

71번
다음 전동장치 중 가장 정확한 속도비를 얻을 수 있는 것 은?
  1. ① 평 벨트
  2. ② V 벨트
  3. ③ 로프
  4. ④ 체인
정답 확인

정답 ④

72번
베벨기어의 종류 중 두 축이 90°로 만나면서 두 기어의 크 기와 속도가 서로 같은 것은?
  1. ① 크라운 기어
  2. ② 스파이럴 베벨 기어
  3. ③ 마이터 기어
  4. ④ 제롤 베벨 기어
정답 확인

정답 ③

74번
그림과 같이 4링크 회전 기구에서 순간 중심의 수는 몇 개 인가?
기계설계기사 2016년 1회 74번 문제 그림
  1. ① 4
  2. ② 6
  3. ③ 8
  4. ④ 12
정답 확인

정답 ②

75번
그림과 같은 운동기에서 B요소가 AB위를 직선운동할 때 P 점의 운동에 관한 설명으로 옳은 것은?
기계설계기사 2016년 1회 75번 문제 그림
  1. ① 직선 AB에 직각 방향으로 직선 운동한다.
  2. ② A점을 중심으로 한 회전 운동을 한다.
  3. ③ A점과 B점을 지나는 포물선을 따라 운동한다.
  4. ④ A점과 B점을 지나는 쌍곡선을 따라 운동한다.
정답 확인

정답 ①

76번
캠과 종동절이 그리는 접촉면의 궤적에 따라 평면캠과 입체 캠으로 구분하는데 다음 중 입체캠의 종류가 아닌 것은?
  1. ① 원통 캠
  2. ② 구면 캠
  3. ③ 정면 캠
  4. ④ 단면 캠
정답 확인

정답 ③

77번
평기어 장치에 비해 웜기어 장치의 특징이 아닌 것은?
  1. ① 큰 감속비를 얻을 수 있다.
  2. ② 소음과 진동이 크다.
  3. ③ 치면의 미끄럼이 크고 효율이 낮다.
  4. ④ 역회전 방지를 할 수 있다.
정답 확인

정답 ②

78번
지름이 3cm 인 회전체가 2000rpm 으로 회전할 때 원주 속 도는 약 몇 m/s 인가?
  1. ① 1.14
  2. ② 3.14
  3. ③ 4.14
  4. ④ 6.14
정답 확인

정답 ②

79번
다음 중 간헐운동기구가 아닌 것은?
  1. ① 래칫(ratchet) 기구
  2. ② 로네-넬슨(Hrone-Nelson)의 종합기구
  3. ③ 제네바(geneva) 기구
  4. ④ 포이셀리에(Peaucellier) 기구
정답 확인

정답 ④

80번
그림과 같은 크랭크 기구에서 크랭크의 길이가 100mm이고, 300rpm 으로 회전하고 있다. 크랭크의 위치가 수평위치로 부터 60°의 위치에 왔을 때 슬라이더(4번 부품)의 선속도는 약 몇 m/s 인가?
기계설계기사 2016년 1회 80번 문제 그림
  1. ① 1.4
  2. ② 1.8
  3. ③ 2.3
  4. ④ 2.7 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2015년 1회 다음 회차2017년 1회

기계설계기사의 다른 회차

2021년 1회
2021-05-15 · 69문항
2019년 1회
2019-04-27 · 74문항
2018년 1회
2018-04-28 · 70문항
2017년 1회
2017-05-07 · 73문항
2016년 1회
2016-05-08 · 70문항
2015년 1회
2015-05-31 · 75문항
2014년 1회
2014-05-25 · 72문항
2013년 1회
2013-06-02 · 73문항
2012년 1회
2012-05-20 · 73문항
2011년 1회
2011-06-12 · 73문항
2010년 1회
2010-05-09 · 73문항
