기계설계기사 2015년 1회 기출문제

2015-05-31 시행 · 75문항

이 회차 문제 풀기 →
1번
그림과 같은 트러스가 점 B에서 그림과 같은 방향으로 5kN 의 힘을 받을 때 트러스에 저장되는 탄성에너지는 몇 kJ 인 가? (단, 트러스의 단면적은 1.2cm2. 탄성계수는 106Pa 이 다.)
기계설계기사 2015년 1회 1번 문제 그림
  1. ① 52.1
  2. ② 106.7
  3. ③ 159.0
  4. ④ 267.7
정답 확인

정답 ③

2번
단면이 가로 100mm. 세로 150mm인 사각 단면보가 그림과 같이 하중(P)을 받고 있다. 전단응력에 의한 설계에서 P는 각 각 100 kN 씩 작용할 때 안전계수를 2로 설계하였다고 하면, 이 재료의 허용전단응력은 약 몇 MPa인가?
기계설계기사 2015년 1회 2번 문제 그림
  1. ① 10
  2. ② 15
  3. ③ 18
  4. ④ 20
정답 확인

정답 ④

3번
원형막대의 비틀림을 이용한 토션바(torsion bar) 스프링에서 길이와 지름을 모두 10%씩 증가시킨다면 토션바의 비틀림 스프링상수(비틀림 토크/비틀림 각도)는 몇 배로 되겠는가?
  1. ① 1.1-2배
  2. ② 1.12배
  3. ③ 1.13배
  4. ④ 1.14배
정답 확인

정답 ③

4번
양단이 힌지인 기둥의 길이가 2m이고, 단면이 직사각형 (30mm×20mm)인 압축 부재의 좌굴하중을 오일러 공식으로 구하면 몇 kN 인가? (단, 부재의 탄성 계수는 200GPa 이다.)
  1. ① 9.9kN
  2. ② 11.1kN
  3. ③ 19.7kN
  4. ④ 22.2kN
정답 확인

정답 ①

5번
지름 3mm의 철사로 평균지름 75mm의 압축코일 스프링을 만들고 하중 10N에 대하여 3cm의 처짐량을 생기게 하려면 감은 회수(n)는 대략 얼마로 해야 하는가? (단, 전단 탄성계 수 G=88GPa 이다.)
  1. ① n = 8.9
  2. ② n = 8.5
  3. ③ n = 5.2
  4. ④ n = 6.3
정답 확인

정답 ④

6번
무게가 각각 300N, 100N 인 물체 A, B가 경사면 위에 놓여 있다. 물체 B 와 경사면과는 마찰이 없다고 할 때 미끄러지 지 않을 물체 A와 경사면과의 최소 마찰 계수는 얼마인가?
  1. ① 0.19
  2. ② 0.58
  3. ③ 0.77
  4. ④ 0.94
정답 확인

정답 ③

7번
그림과 같이 단순보의 지점 B에 M0의 모멘트가 작용할 때 최 대 굽힘 모멘트가 발생되는 A단에서부터 거리 x 는?
기계설계기사 2015년 1회 7번 문제 그림
  1. ① x = ℓ/5
  2. ② x = ℓ
  3. ③ x = ℓ/2
  4. ④ x = (3/4)ℓ
정답 확인

정답 ②

8번
바깥지름 50cm, 안지름 40cm의 중공원통에 500kN의 압축 하중이 작용했을 때 발생하는 압축응력은 약 몇 MPa인가?
  1. ① 5.6
  2. ② 7.1
  3. ③ 8.4
  4. ④ 10.8
정답 확인

정답 ②

9번
그림과 같은 계단 단면의 중실 원형축의 양단을 고정하고 계 단 단면부에 비틀림 모멘트 T가 작용할 경우 지름 D1과 D2의 축에 작용하는 비틀림 모멘트의 비 T1/T2 은? (단, D1=8cm, D2=4cm, ℓ1=40cm, ℓ2=10cm 이다.)
기계설계기사 2015년 1회 9번 문제 그림
  1. ① 2
  2. ② 4
  3. ③ 8
  4. ④ 16
정답 확인

정답 ②

10번
σx=400MPa, σy=300MPa, τxy=200MPa가 작용하는 재료 내 에 발생하는 최대 주응력의 크기는?
  1. ① 206MPa
  2. ② 556MPa
  3. ③ 350MPa
  4. ④ 753MPa
정답 확인

정답 ②

11번
길이가 L(m)이고, 일단 고정에 타단 지지인 그림과 같은 보 에 자중에 의한 분포하중 w(N/m)가 보의 전체에 가해질 때 점 B에서의 반력의 크기는?
기계설계기사 2015년 1회 11번 문제 그림
  1. ① wL/4
  2. ② (3/8)wL
  3. ③ (5/16)wL
  4. ④ (7/16)wL
정답 확인

정답 ②

12번
강체로 된 봉 CD가 그림과 같이 같은 단면적과 재료가 같 은 케이블 ❶, ❷와 C점에서 힌지로 지지되어 있다. 힘 P에 의해 케이블 ❶에 발생하는 응력(σ)은 어떻게 표현되는가? (단, A는 케이블의 단면적이며 자중은 무시하고, a는 각 지 점간의 거리이고 케이블 ❶, ❷의 길이 ℓ은 같다.)
기계설계기사 2015년 1회 12번 문제 그림
  1. ① 2P/3A
  2. ② P/3A
  3. ③ 4P/5A
  4. ④ P/5A
정답 확인

정답 ④

13번
길이가 2m인 환봉에 인장하중을 가하여 변화된 길이가 0.14cm일 때 변형률은?
  1. ① 70 × 10-6
  2. ② 700 × 10-6
  3. ③ 70 × 10-3
  4. ④ 700 × 10-3
정답 확인

정답 ②

15번

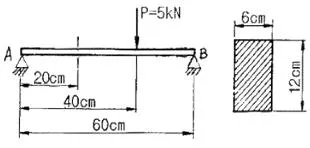

그림과 같은 직사각형 단면의 단순보 AB에 하중이 작용할 때, A단에서 20cm 떨어진 곳의 굽힘 응력은 몇 MPa인가? (단, 보의 폭은 6cm 이고, 높이는 12cm 이다.)
기계설계기사 2015년 1회 15번 문제 그림
  1. ① 2.3
  2. ② 1.9
  3. ③ 3.7
  4. ④ 2.9
정답 확인

정답 ①

16번
재료가 전단 변형을 일으켰을 때, 이 재료의 단위 체적당 저장된 탄성에너지는? (단, τ는 전단응력, G는 전단 탄성계 수이다.)
  1. ① τ2 / 2G
  2. ② τ / 2G
  3. ③ τ4 / 2G
  4. ④ τ2 / 4G
정답 확인

정답 ①

17번
두께 8mm의 강판으로 만든 안지름 40cm의 얇은 원통에 1MPa의 내압이 작용할 때 강판에 발생하는 후프 응력(원주 응력)은 몇 MPa인가?
  1. ① 25
  2. ② 37.5
  3. ③ 12.5
  4. ④ 50
정답 확인

정답 ①

19번
그림과 같은 단면에서 가로방향 중립축에 대한 단면 2차모 멘트는?
기계설계기사 2015년 1회 19번 문제 그림
  1. ① 10.67 × 106 mm4
  2. ② 13.67 × 106 mm4
  3. ③ 20.67 × 106 mm4
  4. ④ 23.67 × 106 mm4
정답 확인

정답 ②

21번
스프링(spring)과 같이 반복하중을 받는 기계부품의 가공으 로 적합한 것은?
  1. ① 버핑(buffing)
  2. ② 연삭(grinding)
  3. ③ 숏 피닝(shot peening)
  4. ④ 전해 연마(electrolytic polishing)
정답 확인

정답 ③

22번
다음의 단조 양식 중 자유단조에 속하지 않는 것은?
  1. ① 굽히기(bending)
  2. ② 구멍뚫기(punching)
  3. ③ 블랭킹(blanking)
  4. ④ 늘리기(drawing)
정답 확인

정답 ③

23번
다이캐스팅(die casting)의 일반적인 설명 중 틀린 것은?
  1. ① 다량생산에 적합하다.
  2. ② 치수의 정밀도가 높다.
  3. ③ 기계 가공여유가 필요하다.
  4. ④ 복잡한 형상의 주조가 가능하다.
정답 확인

정답 ③

24번
다음 중 탄소강의 열처리에 영향을 가장 적게 주는 요소는?
  1. ① 가공시간
  2. ② 가열방법
  3. ③ 가열온도
  4. ④ 탄소함유량
정답 확인

정답 ①

25번
압출기의 주요 부분이 아닌 것은?
  1. ① 램(ram)
  2. ② 다이(die)
  3. ③ 하우징(housing)
  4. ④ 컨테이너(container)
정답 확인

정답 ③

26번
정밀 입자 가공을 한 공작물의 특징으로 옳은 것은?
  1. ① 고 정밀도를 얻을 수 없다.
  2. ② 가공면에 내식성과 내 마멸성을 가진다.
  3. ③ 내 마모성이 증가하나 내식성이 나빠진다.
  4. ④ 내식성이 증가하나 내 마모성이 나빠진다.
정답 확인

정답 ②

27번
조직을 균일하게 하고 내부응력을 제거하며 재질을 연하게 하는 열처리는?
  1. ① 담금질(quenching)
  2. ② 뜨임(tempering)
  3. ③ 풀림(annealing)
  4. ④ 불림(normalizing)
정답 확인

정답 ③

28번
드로잉(drawing) 가공의 설명 중 틀린 것은?
  1. ① 펀치의 최소 곡률 반지름은 펀치의 지름보다 1/3 작게 한다.
  2. ② 다이의 모서리 둥글기 반지름이 크면 주름이 쉽게 나타 나지 않는다.
  3. ③ 펀치와 다이 사이의 간격은 재료 두께와 다이 벽과의 마 찰을 피하기 위한 것이다.
  4. ④ 드로잉 작업이 진행되는 동안 소재 누름판으로 다이 상 면에 접하고 있는 소재를 눌러 주어야 한다.
정답 확인

정답 ②

29번
2차원 절삭모델에서 절삭깊이를 t1, 칩 두께를 t2 라고 할 때 절삭비 γc 는?
  1. ① γc = t1×t2
  2. ② γc = 2(t1×t2)
  3. ③ γc = t2/t1
  4. ④ γc = t1/t2
정답 확인

정답 ④

30번
전해연마(Electrolytic polishing)의 단점에 해당되는 것은?
  1. ① 가공면에는 방향성이 있다.
  2. ② 내마멸성, 내부식성이 저하된다.
  3. ③ 연마량이 적으므로 깊은 홈이 제거되지 않는다.
  4. ④ 복잡한 형상의 공작물, 선, 박편(箔片) 등의 연삭은 불가 능하다.
정답 확인

정답 ③

31번
프레스 전단가공에서 두께 5mm 인 SM40C 강판에 지름 50mm의 구멍을 펀칭할 때 최대 전단력은 약 얼마인가? (단, 전단강도 τ=45kg/mm2 이다.)
  1. ① 10831kg
  2. ② 17663kg
  3. ③ 35343kg
  4. ④ 70686kg
정답 확인

정답 ③

32번
NC 서보기구(servo system)의 형식은 피드백장치의 유무와 검출위치에 따라 분류되는데 그 형식이 아닌 것은?
  1. ① 개방 회로 방식
  2. ② 폐쇄 회로 방식
  3. ③ 반개방 회로 방식
  4. ④ 반폐쇄 회로 방식
정답 확인

정답 ③

33번
미터나사를 3침법으로 유효지름을 측정하려고 할 때 산출방 법으로 옳은 것은? (단, E: 유효지름, M: 3침 삽입 후 바깥 지름, d: 3침의 지름, P: 피치이다.)
  1. ① E=M+3d+0.86603×P
  2. ② E=M-3d+0.86603×P
  3. ③ E=M+3d+0.96049xP
  4. ④ E=M-3d+0.96049xP
정답 확인

정답 ②

34번
상하의 형에 문자나 무늬의 요철을 붙이고, 이 사이에 소재 를 놓고 압축하여 문자나 무늬를 생성하는 가공 방법은?
  1. ① 압인 가공(coining)
  2. ② 압출 가공(extruding)
  3. ③ 블랭킹 가공(blanking)
  4. ④ 업세팅 가공(up setting)
정답 확인

정답 ①

35번
공작기계의 구비조건으로 틀린 것은?
  1. ① 가공능력이 클 것
  2. ② 내구력이 적을 것
  3. ③ 높은 정밀도를 가질 것
  4. ④ 고장이 적고 효율이 좋을 것
정답 확인

정답 ②

36번
열처리의 종류에 해당되지 않는 것은?
  1. ① 오스템퍼링(austempering)
  2. ② 스웨이징(swaging)
  3. ③ 마템퍼링 (martempering)
  4. ④ 노멀라이징(normalizing)
정답 확인

정답 ②

38번
밀링머신에서 커터의 지름이 150mm이고, 한 날당 이송이 0.2mm, 커터의 날수를 8개, 회전수를 2000rpm으로 할 때 절삭속도는 약 얼마인가?
  1. ① 922.48m/min
  2. ② 942.48m/min
  3. ③ 962.48m/min
  4. ④ 982.48m/min
정답 확인

정답 ②

39번
드릴부시(drill bushing)에서 일반부시로는 공구안내를 할 수 없을 경우 사용되며 테이퍼핀을 이용하여 부착시키는 것은?
  1. ① 삽입 부시
  2. ② 템플릿 부시
  3. ③ 기름홈 부시
  4. ④ 브래킷 부시
정답 확인

정답 ④

40번
가스용접에서 사용하는 가스의 종류 중 조연성 가스에 해당 하는 것은?
  1. ① 산소
  2. ② 수소
  3. ③ 프로판
  4. ④ 아세틸렌
정답 확인

정답 ①

41번
벨트 전동에서 유효장력 P를 나타내는 식으로 옳은 것은? (단, Tt는 긴장측 장력이고, Ts는 이완측 장력을 나타낸다.)
  1. ① P=(Tt-Ts)/2
  2. ② P=Ts/Tt
  3. ③ P=TsㆍTt
  4. ④ P=Tt-Ts
정답 확인

정답 ④

42번
다음 중 미끄럼 베어링 재료의 요구조건으로 틀린 것은?
  1. ① 열전도율이 낮을 것
  2. ② 내 부식성이 강할 것
  3. ③ 유막의 형성이 용이할 것
  4. ④ 주조와 다듬질 등의 공작이 용이할 것
정답 확인

정답 ①

43번
지름이 d인 중실축이 비틀림 모멘트 T만을 받았을 때 생기 는 최대전단응력을 τ1라 하면, 이 축에 비틀림 모멘트 T와 굽힘 모멘트 M(M=3T)을 동시에 작용시켰을 때, 생기는 최 대전단응력은 τ1의 및 배가 되는가?
  1. ① √3배
  2. ② 2배
  3. ③ √10배
  4. ④ 5배
정답 확인

정답 ③

44번
리벳작업 중 보일러 및 압력용기 등에서 기밀을 유지하기 위하여 하는 작업은?
  1. ① 구멍뚫기
  2. ② 다듬질
  3. ③ 펀칭
  4. ④ 코킹
정답 확인

정답 ④

45번
사각나사에서 리드각 3.00°, 마찰계수 μ=0.2 일 때, 이 나사 의 효율을 구하면?
  1. ① 20.55%
  2. ② 25.55%
  3. ③ 30.55%
  4. ④ 35.55%
정답 확인

정답 ①

46번
브레이크 드럼의 지름은 500mm, 허용브레이크의 압력은 0.9MPa, 브레이크 용량은 1MPa·m/s이고, 접촉부 마찰계수 는 0.25인 주철제 브레이크가 있다. 이 브레이크를 허용브 레이크 압력으로 브레이크 용량까지 사용할 경우 드럼의 회 전수는 약 몇 rpm인가?
  1. ① 148
  2. ② 170
  3. ③ 198
  4. ④ 210
정답 확인

정답 ②

47번
비틀림 각이 30°인 표준 헬리컬 기어에서 피치원 지름이 160mm, 이직각 모듈이 4일 때, 이 기어의 바깥지름은 몇 mm인가?
  1. ① 156
  2. ② 168
  3. ③ 172
  4. ④ 178
정답 확인

정답 ②

48번
코터이음에서 20kN의 인장력이 작용하고 있을 때, 코터가 받는 전단응력은 약 몇 MPa인가? (단, 코터의 폭은 100mm, 두께는 50mm이다.)
  1. ① 1
  2. ② 2
  3. ③ 10
  4. ④ 20
정답 확인

정답 ②

49번
증기, 가스 등의 유체가 제한된 최고 압력을 초과했을 때, 자동적으로 밸브가 열려서 유체를 외부로 배출하며 배출이 끝난 후에는 압력이 정확하게 유지되고 제한 압력보다 너무 내려가지 않아야 하는 것은?
  1. ① 릴리프 밸브(relief valve)
  2. ② 정지 밸브(stop valve)
  3. ③ 첵 밸브(check valve)
  4. ④ 나비형 밸브(butterfly valve)
정답 확인

정답 ①

50번
겹판 스프링의 일반적인 특징에 관한 설명으로 틀린 것은?
  1. ① 판 사이의 마찰에 의해 진동을 감쇠한다.
  2. ② 내구성이 좋고, 유지보수가 용이하다.
  3. ③ 트럭 및 철도차량의 현가장치로 이용된다.
  4. ④ 판 사이의 마찰작용에 의해 특히 미소진동의 흡수에 유 리하다.
정답 확인

정답 ④

51번
탄소강에 함유되어 있는 원소 중 많이 함유되면 적열 취성 의 원인이 되는 것은?
  1. ① 인
  2. ② 규소
  3. ③ 구리
  4. ④ 황
정답 확인

정답 ④

52번
철강재료의 열처리에서 많이 이용되는 S곡선이란 어떤 것을 의미하는가?
  1. ① T.T.L 곡선
  2. ② S.C.C 곡선
  3. ③ T.T.T 곡선
  4. ④ S.T.S 곡선
정답 확인

정답 ③

53번
배빗메탈 이라고도 하는 베어링용 합금인 화이트 메탈의 주 요성분으로 옳은 것은?
  1. ① Pb-W-Sn
  2. ② Fe-Sn-Cu
  3. ③ Sn-Sb-Cu
  4. ④ Zn-Sn-Cr
정답 확인

정답 ③

54번
고속도강의 특징을 설명한 것 중 틀린 것은?
  1. ① 열처리에 의하여 경화하는 성질이 있다.
  2. ② 내마모성이 크다.
  3. ③ 마텐자이트(martensite)가 안정되어, 600°C 까지는 고속 으로 절삭이 가능하다.
  4. ④ 고Mn강, 칠드주철, 경질유리 등의 절삭에 적합하다.
정답 확인

정답 ④

55번
쾌삭강(Free cutting steel)에 절삭속도를 크게 하기 위하여 첨가하는 주된 원소는?
  1. ① Ni
  2. ② Mn
  3. ③ W
  4. ④ S
정답 확인

정답 ④

56번
오일리스 베어링과 관계가 없는 것은?
  1. ① 구리와 납의 합금이다.
  2. ② 기름보급이 곤란한 곳에 적당하다.
  3. ③ 너무 큰 하중이나 고속회전부에는 부적당하다.
  4. ④ 구리, 주석, 흑연의 분말을 혼합 성형한 것이다.
정답 확인

정답 ①

57번
탄소강을 경화 열처리 할 때 균열을 일으키지 않게 하는 가 장 안전한 방법은?
  1. ① Ms점까지는 급냉하고 Ms. Mf사이는 서냉한다.
  2. ② Mf점 이하까지 급냉한 후 저온도로 뜨임한다.
  3. ③ Ms점까지 서냉하여 내외부가 동일온도가 된 후 급냉한 다.
  4. ④ Ms. Mf 사이의 온도까지 서냉한 후 급냉한다.
정답 확인

정답 ①

58번
충격에는 약하나 압축강도는 크므로 공작기계의 베드, 프레 임, 기계 구조물의 몸체 등에 가장 적합한 재질은?
  1. ① 합금공구강
  2. ② 탄소강
  3. ③ 고속도강
  4. ④ 주철
정답 확인

정답 ④

59번
특수강인 Elinvar의 성질은 어느 것인가?
  1. ① 열팽창계수가 크다.
  2. ② 온도에 따른 탄성률의 변화가 적다.
  3. ③ 소결합금이다.
  4. ④ 전기전도도가 아주 좋다.
정답 확인

정답 ②

60번
백주철을 열처리로에서 가열한 후 탈탄시켜, 인성을 증가시 킨 주철은?
  1. ① 가단주철
  2. ② 회주철
  3. ③ 보통주철
  4. ④ 구상흑연주철
정답 확인

정답 ①

61번
베지어(Bezier) 곡선과 B-Spline 곡선이 가지는 공통적인 성 질이 아닌 것은?
  1. ① 조정점(control point)을 가진다.
  2. ② 곡선은 볼록포체(convex hull) 내에 포함된다.
  3. ③ 국부적 조정(local modification)이 가능하다.
  4. ④ 조정점을 근사하는 곡선이다.
정답 확인

정답 ③

62번
다음의 2차원 동차 변환 행렬(homogeneous transformation matrix)이 뜻하는 것은?
기계설계기사 2015년 1회 62번 문제 그림
  1. ① 원점에 대한 시계방향 90°회전
  2. ② 원점에 대한 반시계방향 90°회전
  3. ③ 원점에 대한 확대 변환
  4. ④ 원점에 대한 반사 변환
정답 확인

정답 ④

63번
솔리드 모델(solid model)의 입력방법에 대한 설명 중 틀린 것은?
  1. ① 불리언 작업(Boolean operations)은 기본입체를 덧붙이 거나 빼면서 원하는 솔리드를 만드는 방법이다.
  2. ② 리프팅(lifting)은 미리 정해진 연속된 단면을 덮는 표면 곡면을 생성시켜 솔리드를 생성하는 방법이다.
  3. ③ 라운딩(rounding)은 만들어진 모델을 수정하는 기능의 하나로 모서리나 꼭지점에서 기존면에 법선 벡터가 연속 되는 부드러운 곡면을 생성할 때 이용된다.
  4. ④ 경계모델링(boundary modeling)은 입체의 형성 요소인 꼭지점, 모서리, 면 등을 생성, 삭제, 수정하면서 모델링 을 수행하는 방법이다.
정답 확인

정답 ②

64번
래스터 그래픽 (raster display) 장치에서 24-bit plane(빨 강, 초록, 파랑을 각각의 색깔에 8 bit-plane씩을 사용)을 사용한다면 한 화면에 동시에 사용할 수 있는 전체 색깔 수 는?
  1. ① 23
  2. ② 28
  3. ③ 212
  4. ④ 224
정답 확인

정답 ④

65번
다음 중 매개변수 곡면에 사용되는 아이소파라메트릭 (isoparametric) 곡선의 성질로 가장 거리가 먼 것은?
  1. ① 곡면의 굴곡을 시각적으로 나타날 때 자주 사용될 수 있 다.
  2. ② 곡면정의에 사용되는 두 개의 매개변수 중 한 개의 매개 변수 값을 고정시켜 생성된 곡선이다.
  3. ③ 이웃한 아이소파라메트릭 곡선끼리의 거리는 항상 일정 하다.
  4. ④ 지구본의 경도선과 위도선이 한 예이다.
정답 확인

정답 ③

66번
솔리드 모델의 자료구조 중 CSG 트리구조에 관한 설명으로 틀린 것은?
  1. ① 솔리드 모델이 불리안 작업에 의해 모델링된 과정을 저 장하는 구조이다.
  2. ② CSG 표현은 항상 대응되는 B-rep 모델로 치환 가능하 다.
  3. ③ CSG 트리구조는 리프팅이나 라운딩과 같은 국부 변형기 능들을 구현하기 힘들다.
  4. ④ 물체의 경계면, 경계 모서리, 그리고 이들 간의 연결 관 계 등을 쉽게 유도해 낼 수 있다.
정답 확인

정답 ④

67번
경계표현법(B-rep)으로 만들어진 단순다면체 솔리드 모델을 검증하기 위한 오일러 공식은? (단, F:면의 수, E:모서리의 수, V:꼭지점의 수)
  1. ① F-E+V=2
  2. ② F-E+2V=2
  3. ③ F-E+V=3
  4. ④ F-E+2V=3
정답 확인

정답 ①

68번
상이한 CAD 시스템간의 형상 데이터 교환을 위한 중립 파 일의 형식(neutral file format)이 아닌 것은?
  1. ① IGES(Initial Graphics Exchange Specification)
  2. ② STEP(STandard for the Exchange of Product model data)
  3. ③ DXF(Drawing eXchange Format)
  4. ④ GIF(Graphics Interchange Format)
정답 확인

정답 ④

70번
3차원 물체의 기하학적 변환은 일반적으로 4X4 변환 행렬 로 다음과 같이 정의될 때, x축에 대해 회전 할 경우 관계 되는 것은?
기계설계기사 2015년 1회 70번 문제 그림
  1. ① a, b, d, e
  2. ② e, f, i, j
  3. ③ a, d, h, l
  4. ④ p, q, r, s
정답 확인

정답 ②

71번
등가속도 운동을 하는 캠 변위선도가 포물선인 경우 속도선 도와 가속도선도의 함수식은 어떤 형태인가?
  1. ① 속도선도는 1차식, 가속도 선도는 상수
  2. ② 속도선도는 2차식, 가속도 선도는 1차식
  3. ③ 속도선도는 1차식, 가속도 선도는 1차식
  4. ④ 속도선도는 1차식, 가속도 선도는 2차식
정답 확인

정답 ①

72번
기구를 구성하는 링크(link)운동에서 링크의 형상과는 관계 없이 물체 상호간의 조합 상태만을 도시하는 스켈리톤 (skeleton)표시법의 기호와 설명이 틀린 것은?
  1. ① ○ : 회전대우
  2. ② □ : 미끄럼대우
  3. ③ △ : 점선대우
  4. ④ ◇ : 그라운드마크
정답 확인

정답 ④

73번
기어 인벌류트 처형에서 압력각이 커졌을 때에 생기는 현상 이 아닌 것은?
  1. ① 물림률이 증대된다.
  2. ② 이의 강도가 커진다.
  3. ③ 언더컷을 방지할 수 있다.
  4. ④ 잇면의 미끄럼률이 작아진다.
정답 확인

정답 ①

74번
선풍기의 날개나 벨트 풀리의 움직임은 기계운동의 종류 중 에서 어느 운동이라 할 수 있는가?
  1. ① 회전 운동
  2. ② 구면 운동
  3. ③ 나선 운동
  4. ④ 가속도 운동
정답 확인

정답 ①

75번
사일런트 체인을 사용하는 주목적으로 가장 적합한 것은?
  1. ① 보다 정숙한 운전
  2. ② 큰 동력전달
  3. ③ 자유로운 변속
  4. ④ 체인 핀 마모방지
정답 확인

정답 ①

76번
4링크 기구에서 고정 링크에 연결되어 있는 두 개의 링크가 왕복운동을 할 수 있는 것은?
  1. ① 이중 레버 기구
  2. ② 고정 링크 기구
  3. ③ 레버 크랭크 기구
  4. ④ 회전 슬라이더 기구
정답 확인

정답 ①

77번
기어의 잇수 Z1=20개, Z2=30개, 모듈 m=3인 한 쌍의 스퍼 기어의 중심거리를 구하면 몇 mm인가?
  1. ① 90
  2. ② 45
  3. ③ 75
  4. ④ 105
정답 확인

정답 ③

78번
엇걸기 벨트 전동에서 속도비가 4일 때 양쪽 풀리의 접촉각 θ1과 θ2 사이의 관계는? (단, 접촉각 θ1:원동풀리, θ2:종동 풀리 이다.)
  1. ① θ1=(1/2)θ2
  2. ② θ1=θ2
  3. ③ θ1=2θ2
  4. ④ θ1=3θ2
정답 확인

정답 ②

79번

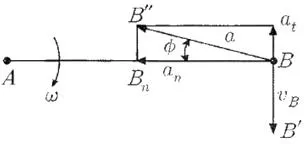

다음 그림에서 길이 60mm의 기소 가 점 A를 중심으 로 회전할 때, 기소의 각속도 ω=10rad/s 이라면 점 B의 속 도 VB는 몇 m/s인가?
기계설계기사 2015년 1회 79번 문제 그림기계설계기사 2015년 1회 79번 문제 그림
  1. ① 0.3
  2. ② 0.6
  3. ③ 3
  4. ④ 6
정답 확인

정답 ②

80번
마찰차의 적용에 대한 설명 중 틀린 것은?
  1. ① 무단 변속이 필요한 경우
  2. ② 동력 전달력이 크지 않을 경우
  3. ③ 각 속도비를 중요시 하지 않을 경우
  4. ④ 비교적 저속회전으로 정숙한 운전이 요구될 경우 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2014년 1회 다음 회차2016년 1회

기계설계기사의 다른 회차

2021년 1회
2021-05-15 · 69문항
2019년 1회
2019-04-27 · 74문항
2018년 1회
2018-04-28 · 70문항
2017년 1회
2017-05-07 · 73문항
2016년 1회
2016-05-08 · 70문항
2015년 1회
2015-05-31 · 75문항
2014년 1회
2014-05-25 · 72문항
2013년 1회
2013-06-02 · 73문항
2012년 1회
2012-05-20 · 73문항
2011년 1회
2011-06-12 · 73문항
2010년 1회
2010-05-09 · 73문항
