기계설계기사 2012년 1회 기출문제

2012-05-20 시행 · 73문항

이 회차 문제 풀기 →
2번
그림과 같이 지름 6mm 강선의 상단을 고정하고 하단에 지름 d1 = 100mm의 추를 달고 접선방향에 F = 10N 의 힘을 작 용시켜 비틀면 강선이 ø=6.2°로 비틀어졌다. 이 때 강선의 길이가 ℓ=2m라면 이 강선의 전단 탄성계수는 약 몇 GPa 인 가?
기계설계기사 2012년 1회 2번 문제 그림
  1. ① 12
  2. ② 84
  3. ③ 18
  4. ④ 73
정답 확인

정답 ④

3번
그림과 같이 평면응력 조건하에 600kPa의 인장응력과 400kPa의 압축응력이 작용할 때 인장응력이 작용하는 면과 30° 의 각도를 이루는 경사면에 생기는 수 직응력은 몇 kPa 인가?
기계설계기사 2012년 1회 3번 문제 그림
  1. ① 150
  2. ② 250
  3. ③ 350
  4. ④ 450
정답 확인

정답 ③

5번
그림과 같은 일단고정 타단 지지보에서 B점에서의 모멘트 Mb 는 몇 kN·m 인가? (단, 균일단면보이며, 굽힘강성(EI)은 일정 하다.)
  1. ① 800
  2. ② 2000
  3. ③ 3200
  4. ④ 4000
정답 확인

정답 ③

6번
그림에서와 같이 지름이 50cm, 무게가 100N의 잔디밭용 롤 러를 높이 5cm의 계단위로 밀어서 막 움직이게 하는데 필요 한 힘 F는 몇 N인가?
기계설계기사 2012년 1회 6번 문제 그림
  1. ① 200
  2. ② 87
  3. ③ 125
  4. ④ 153
정답 확인

정답 ④

7번
길이 3m의 부재가 하중을 받아 1.2mm 늘어났다. 이때 선형 탄성 거동을 갖는 부재의 변형률은?
  1. ① 3.6×10-4
  2. ② 3.6×10-3
  3. ③ 4×10-4
  4. ④ 4×10-3
정답 확인

정답 ③

9번
그림에서 클램프(clamp)의 압축력이 P = 5 kN 일때 m-n단 면의 최소두께 h를 구하면 몇 cm 인가? (단, 직사각형 단면 의 폭 b=10mm, 편심거리 e=50mm, 재료의 허용응력 σ w=150MPa이다.)
  1. ① 1.34
  2. ② 2.34
  3. ③ 3.34
  4. ④ 4.34
정답 확인

정답 ③

10번

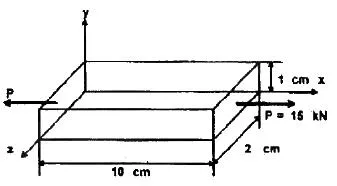

다음과 같은 부재에 축 하중 P=15kN이 가해졌을 때, x방향 의 길이는 0.003mm 증가하고 z 방향의 길이는 0.0002mm 감소하였다면 이 선형 탄성 재료의 포아송 비는?
기계설계기사 2012년 1회 10번 문제 그림
  1. ① 0.28
  2. ② 0.30
  3. ③ 0.33
  4. ④ 0.35
정답 확인

정답 ③

11번
그림과 같이 노치가 있는 둥근봉이 인장력 P = 10kN을 받 고 있다. 노치의 응력 집중계수가 α= 2.5 라면, 노치부의 최대응력은 약 몇 MPa인가? (단위 : mm)
기계설계기사 2012년 1회 11번 문제 그림
  1. ① 3180
  2. ② 51
  3. ③ 221
  4. ④ 318
정답 확인

정답 ④

12번
그림과 같이 10 cm × 10 cm의 단면적을 갖고 양단이 회 전단으로 된 부재가 중심축 방향으로 압축력 P가 작용하고 있을 때 장주의 길이가 2m라면 세장비는?
  1. ① 890
  2. ② 69
  3. ③ 49
  4. ④ 29
정답 확인

정답 ②

13번
그림과 같은 보가 집중하중 P 를 받고 있다. 최대굽힘 모멘 트의 크기는?
기계설계기사 2012년 1회 13번 문제 그림
  1. ① PL
  2. ② PL/2
  3. ③ PL/4
  4. ④ PL/8
정답 확인

정답 ②

14번
동일한 전단력이 작용할 때 원형 단면 보의 지름 D를 3D로 크게 하면 최대 전단응력 τmax는 어떻게 되는가?
  1. ① 9τmax
  2. ② 3τmax
  3. ③ 1/3τmax
  4. ④ 1/9τmax
정답 확인

정답 ④

15번
지름 d인 원형 단면봉이 비틀림 모멘트 T를 받을 때, 봉의 표면에 발생하는 최대 전단응력은? (단, G는 전단 탄성계 수, θ는 봉의 단위 길이마다의 비틀림 각이다.)
  1. ① 1/2G2θd
  2. ② 1/2Gθ2d
  3. ③ 1/2Gθd2
  4. ④ 1/2Gθd
정답 확인

정답 ④

16번
단면적이 일정한 강봉이 인장하중 W를 받아 탄성 한계내에 서 인장응력 σ가 발생하고, 이 때의 변형률이 ε이었다. 이 강봉의 단위체적 속에 저장되는 탄성에너지 U를 나타내는 식은? (단, 강봉의 탄성계수는 E 이다.)
  1. ① U=1/2Eσ2
  2. ② U=1/2σε2
  3. ③ U=1/2Eε2
  4. ④ U=1/2Eε
정답 확인

정답 ③

20번
길이 3m의 직사각형 단면을 가진 외팔보에 단위 길이당 ω 의 등분포하중이 작용하여 최대 굽힘응력 50MPa이 발생할 경우 최대 전단응력은 약 몇 MPa인가? (단, 단면의 치수 폭 ×높이(b×h) = 6cm×10cm 이다.)
  1. ① 0.83
  2. ② 1.25
  3. ③ 0.63
  4. ④ 1.45
정답 확인

정답 ①

21번
용접 피복제의 역할로 틀린 것은?
  1. ① 아크의 연속성, 집중성, 안정성을 준다.
  2. ② 용접에 필요한 원소를 보충한다.
  3. ③ 전기 절연작용을 한다.
  4. ④ 모재 표면의 산화물을 생성해 준다.
정답 확인

정답 ④

22번
일반적으로 저탄소강을 초경합금으로 선반가공 할 때, 힘의 크기가 가장 큰 것은?
  1. ① 이송분력(axial component of cutting force)
  2. ② 배분력(radial component of cutting force)
  3. ③ 주분력(vertical component of cutting force)
  4. ④ 부분력(sub-component of cutting force)
정답 확인

정답 ③

23번
스플라인 구멍의 홈을 가공하거나 복잡한 형상의 구멍을 정 밀하게 가공할 수 있고, 대량생산을 하기에 적합한 공작기 계는?
  1. ① 보링머신
  2. ② 슬로팅 머신
  3. ③ 브로칭 머신
  4. ④ 펠로즈 기어 셰이퍼
정답 확인

정답 ③

24번
공기마이크로미터의 특징 설명으로 틀린 것은?
  1. ① 배율이 높고 정도가 좋다.
  2. ② 접촉 측정자를 사용하지 않을 때에는 측정력이 거의 0에 가깝다.
  3. ③ 측정물에 부착된 기름이나 먼지를 분출공기로 불어내므 로 보다 정확한 측정이 가능하다.
  4. ④ 비교측정기로서 큰 치수(1개)와 작은 치수(2개)로 이루어 진 마스터가 최소 3개 필요하다.
정답 확인

정답 ④

25번
선반의 전 소비동력은 다음 중 3가지 동력을 합한 것이다. 이 3가지에 해당하지 않는 것은?
  1. ① 손실동력
  2. ② 유효절삭동력
  3. ③ 이송동력
  4. ④ 회전동력
정답 확인

정답 ④

26번
두께 2mm, C = 0.2%의 경질 탄소강판에 지름 25mm의 구 멍을 펀치로 뚫을 때, 전단하중 P = 30.80 kN 라면 전단응 력은 약 몇 MPa 인가?
  1. ① 196
  2. ② 212
  3. ③ 246
  4. ④ 288
정답 확인

정답 ①

27번
금속산화물의 산소와 알루미늄 분말과의 화학반응에 의해 발생하는 열을 이용한 용접 방법은?
  1. ① 원자수소 용접법
  2. ② 프로젝션 용접법
  3. ③ 테르밋 용접법
  4. ④ 플래시 용접법
정답 확인

정답 ③

28번
다음 중 센터리스 연삭기에 사용하지 않는 부품은?
  1. ① 양 센터
  2. ② 조정 숫돌
  3. ③ 연삭 숫돌
  4. ④ 가공물 지지대
정답 확인

정답 ①

29번
인발가공에서 인발 조건의 인자(因子)로 거리가 먼 것은?
  1. ① 역장력(back tension)
  2. ② 마찰력(friction force)
  3. ③ 다이각(die angle)
  4. ④ 절곡력(folding force)
정답 확인

정답 ④

30번
가스침탄법에서 침탄층의 깊이를 증가시킬 수 있는 첨가 원 소는?
  1. ① Si
  2. ② Mn
  3. ③ Al
  4. ④ N
정답 확인

정답 ②

31번
다음 중 다이아몬드, 수정 등 보석류 가공에 가장 적합한 것은?
  1. ① 초음파 가공
  2. ② 방전 가공
  3. ③ 수퍼피니싱 가공
  4. ④ 전해 가공
정답 확인

정답 ①

32번
연삭숫돌의 결합제(bond)중 주성분이 점토와 장석이며 연삭 숫돌의 90% 이상을 차지할 만큼 많이 사용하는 결합제는?
  1. ① 비트리파이드 (vitrified)
  2. ② 실리케이트 (silicate)
  3. ③ 레지노이드 (resinoid)
  4. ④ 셀락 (shellac)
정답 확인

정답 ①

33번
피측정물을 확대 관측하여 복잡한 모양의 윤곽, 좌표의 측 정, 나사 요소의 측정 등과 같이 단독 요소의 측정기로는 측정할 수 없는 부분을 측정하기에 적합한 측정기는?
  1. ① 피치 게이지
  2. ② 나사 마이크로미터
  3. ③ 공구 현미경
  4. ④ 센터 게이지
정답 확인

정답 ③

34번
내접 기어(internal gear)를 절삭하는 공작기계로 다음 중 가 장 적합한 것은?
  1. ① 플레이너
  2. ② 브로칭 머신
  3. ③ 글리슨 기어 제너레이터
  4. ④ 펠로즈 기어 셰이퍼
정답 확인

정답 ④

35번
프레스(press)가공에서 굽힘성형가공이 아닌 것은?
  1. ① 플랜징(flanging)
  2. ② 컬링(curling)
  3. ③ 브로칭(broaching)
  4. ④ 벤딩(bending)
정답 확인

정답 ③

36번
코킹(Caulking)이란 어떤 작업인가?
  1. ① 강판의 가장자리를 굽히는 작업이다.
  2. ② 용기의 기밀을 유지하기 위하여, 리벳이음을 한 철판의 경계부를 공구로 타격하여 밀착시키는 것이다.
  3. ③ 강판을 롤러 가공을 할 때 끝을 굽히는 작업이다.
  4. ④ 제관이 끝난 후 기밀시험을 하기 위한 수압시험을 뜻한 다.
정답 확인

정답 ②

37번
목형용 목재의 방부법이 아닌 것은?
  1. ① 도포법
  2. ② 야적법
  3. ③ 침투법
  4. ④ 충진법
정답 확인

정답 ②

38번
프레스 가공에서 압축가공의 종류가 아닌 것은?
  1. ① 스웨이징 가공
  2. ② 코이닝 가공
  3. ③ 업셋팅 가공
  4. ④ 드로잉 가공
정답 확인

정답 ④

39번
200mm의 사인바를 사용하여 각도를 측정하려고 한다. 사인 바 양단에 설치된 게이지 블록의 높이차가 41.5mm일 때 사 인바가 이루는 각도는 약 몇°인가?
  1. ① 11.98°
  2. ② 20.04°
  3. ③ 46.67°
  4. ④ 78.02°
정답 확인

정답 ①

40번
이음매 없는 강관을 제조하는 방법으로 적합하지 않은 가공 법은?
  1. ① 만네스만 천공법
  2. ② 인발
  3. ③ 압출
  4. ④ 맞대기 심 용접
정답 확인

정답 ④

41번
1초당 50리터의 물을 수송하는 바깥지름 165mm, 두께 5mm인 강관에 대해 설계 검증하고자 할 때 다음 중 틀린 것은? (단, 관의 허용응력은 100MPa이며, 기타 사항은 무 시한다.)
  1. ① 관 내부의 단면적은 약 0.01887m2
  2. ② 관 내부의 유속은 약 2.65 m/s 이다.
  3. ③ 시간당 유량은 약 180 m3/h 이다.
  4. ④ 관에는 최대 3.226 MPa의 내압을 가할 수 있다.
정답 확인

정답 ④

42번
축은 가공하지 않고 회전체의 보스에만 키 홈을 내어 설치 하는 키는?
  1. ① 반달키(woodruff key)
  2. ② 평키(flat key)
  3. ③ 접선키(tangential key)
  4. ④ 안장키(saddle key)
정답 확인

정답 ④

43번
베어링 번호 6312인 볼베어링에 그리스 윤활로 45000 시간 의 수명을 주고자 할 때, 최고사용회전수로 허용되어지는 베어링 하중의 최대 크기는 약 몇 N 인가? (단, 한계속도지 수값(d·N)은 180000 mm ·rpm이며, 기본동적부하용량은 81.9kN이고, 하중계수는 1.5이다.)
  1. ① 2148
  2. ② 2717
  3. ③ 3678
  4. ④ 4082
정답 확인

정답 ②

44번
축 설계 시 일반적인 고려사항으로 거리가 먼 것은?
  1. ① 강성
  2. ② 진동
  3. ③ 마모
  4. ④ 강도
정답 확인

정답 ③

45번
브레이크 압력이 490kPa, 브레이크 드럼의 원주속도가 8m/s일 때 이 브레이크의 브레이크 용량(N ·m/s · mm2)은 얼마인가? (단, 마찰계수는 0.2이다.)
  1. ① 2.984
  2. ② 7.842
  3. ③ 0.298
  4. ④ 0.784
정답 확인

정답 ④

46번
나사의 풀림방지 대책으로 적절하지 않은 것은?
  1. ① 스프링와셔 사용
  2. ② 홈붙이너트와 분할핀 사용
  3. ③ 고정너트(lock nut) 사용
  4. ④ 캡너트(cap nut) 사용
정답 확인

정답 ④

47번
이론적으로 기어의 압력각이 14.5°일 때 언더컷을 일으키지 않는 한계 잇수는?
  1. ① 35개
  2. ② 32개
  3. ③ 30개
  4. ④ 17개
정답 확인

정답 ②

49번
볼트에 가해지는 충격하중에 대하여 충격 에너지 흡수 능력 을 크게 하고자 할 때 다음 중 가장 적합한 방법은?
  1. ① 볼트의 길이를 길게 하고, 볼트의 단면적도 크게 한다.
  2. ② 볼트의 길이를 길게 하고, 볼트의 단면적은 작게 한다.
  3. ③ 볼트의 길이를 짧게 하고, 볼트의 단면적은 크게 한다.
  4. ④ 볼트의 길이를 짧게 하고, 볼트의 단면적도 작게 한다.
정답 확인

정답 ②

50번
원추 클러치에서 원추각이 마찰각 이하로 될 때 나타나는 현상으로 옳은 것은?
  1. ① 원추를 잡아 빼내는데 힘이 들어 불편하다.
  2. ② 축방향에 밀어 부치는 힘 P가 크게 된다.
  3. ③ 시동할 때 클러치의 물리는 상태가 아주 원활하기 때문 에 충격이 일어나지 않는다.
  4. ④ 모양이 소형이 되므로 공작이 용이하다.
정답 확인

정답 ①

51번
주철의 성장을 방지하는 일반적인 방법이 아닌 것은?
  1. ① 흑연을 미세하게 하여 조직을 치밀하게 한다.
  2. ② C, Si 량을 감소시킨다.
  3. ③ 탄화물 안정원소인 Cr, Mn, Mo, V 등을 첨가한다.
  4. ④ 주철을 720℃ 정도에서 가열, 냉각시킨다.
정답 확인

정답 ④

52번
강의 쾌삭성을 증가시키기 위하여 첨가하는 원소는?
  1. ① Pb, S
  2. ② Mo, Ni
  3. ③ Cr, W
  4. ④ Si, Mn
정답 확인

정답 ①

53번
구상흑연 주철에서 흑연을 구상으로 만드는데 사용하는 원 소는?
  1. ① Ni
  2. ② Ti
  3. ③ Mg
  4. ④ Cu
정답 확인

정답 ③

54번
담금질 조직 중 가장 경도가 높은 것은?
  1. ① 펄라이트
  2. ② 마텐자이트
  3. ③ 솔바이트
  4. ④ 트루스타이트
정답 확인

정답 ②

55번
노 안에서 페로실리콘(Fe-Si), 알루미늄 등의 강력한 탈산제 를 첨가하여 충분히 탈산시킨 강괴는?
  1. ① 세미킬드 강괴
  2. ② 림드 강괴
  3. ③ 캡드 강괴
  4. ④ 킬드 강괴
정답 확인

정답 ④

56번
고속도강의 제조에 사용되지 않는 원소는?
  1. ① 텅스텐(W)
  2. ② 바나듐(V)
  3. ③ 알루미늄(Al)
  4. ④ 크롬(Cr)
정답 확인

정답 ③

57번
순철(pure iron)에 없는 변태는?
  1. ① A1
  2. ② A2
  3. ③ A3
  4. ④ A4
정답 확인

정답 ①

58번
탄소공구강 재료의 구비 조건으로 틀린 것은?
  1. ① 상온 및 고온경도가 클 것
  2. ② 내마모성이 작을 것
  3. ③ 가공 및 열처리성이 양호할 것
  4. ④ 강인성 및 내충격성이 우수할 것
정답 확인

정답 ②

59번
다음 재료 중 고강도 합금으로써 항공기용 재료에 사용되는 것은?
  1. ① Naval brass
  2. ② 알루미늄 청동
  3. ③ 베릴륨 동
  4. ④ Extra Super Duralumin(ESD)
정답 확인

정답 ④

60번
금형의 표면과 중심부 또는 얇은부분과 두꺼운 부분 등에서 담금질할 때 균열이 발생하는 가장 큰 이유는?
  1. ① 마텐자이트 변태 발생 시간이 다르기 때문에
  2. ② 오스테나이트 변태 발생 시간이 다르기 때문에
  3. ③ 트루스타이트 변태 발생 시간이 늦기 때문에
  4. ④ 솔바이트 변태 발생 시간이 빠르기 때문에
정답 확인

정답 ①

61번
3차의 베지어 패치(Bazier Patch)를 정의하는데 필요한 제 어점(control points)의 수는?
  1. ① 4개
  2. ② 8개
  3. ③ 12개
  4. ④ 16개
정답 확인

정답 ④

62번
B-rap 방식에 의한 솔리드모델링 표현에서 오일러 (Euler) 관계식을 적용하기 위하여 인위적인 경계요소(면, 모서리, 꼭짓점)의 추가가 필요한 형상은?
  1. ① 직육면체
  2. ② 사면체 각뿔
  3. ③ 오각 기둥
  4. ④ 원환(torus)
정답 확인

정답 ④

63번
다양한 형상을 미리 라이브러리로 형성해 놓고 이를 이용하 여 형상을 모델링하는 솔리드 모델링 방법은?
  1. ① 경계 표현법(Boundary representation)
  2. ② CSG(Constructive Solid Geometry)
  3. ③ 공간 분할법(Spatial decomposition)
  4. ④ 스윕 표현법(Sweep representation)
정답 확인

정답 ②

64번
다음 중 전자가 형광체를 여기(excitation) 하여 발광을 하는 디스플레이 장치가 아닌 것은?
  1. ① CRT(Cathode Ray Tube)
  2. ② PDP(Plasma Display Panel)
  3. ③ VFD(Vacuum Fluorescent Display)
  4. ④ FED(Field Emission Display)
정답 확인

정답 ②

65번
다음은 솔리드를 표현하는 여러 방법 중 CSG(Constructive Solid Geometry)와 B-Rap (Boundary Representation)을 비교한 것이다. 틀린 것은?
  1. ① 모따기와 라운딩같은 모델의 국부 수정은 B-Rep 방식이 더 유리하다.
  2. ② CSG 모델에서는 모델의 생성과정에 관한 정보를 쉽게 알 수 있다
  3. ③ 모델의 저장이 CSG가 명시적이라면 B-Rep은 묵시적이 라 할 수 있다.
  4. ④ CSG 모델을 B-Rep으로 전환하는 것은 항상 가능한 일 이다.
정답 확인

정답 ③

66번
CSG 방식을 이용하여 다음의 솔리드 모델을 생성 하고자 한다. A, B, C에 들어갈 불리언(boolean) 연산자를 차례대 로 표시한 것은? (∪ : 합집합, ∩ : 교집합, - : 차집합)
기계설계기사 2012년 1회 66번 문제 그림
  1. ① ∪, ∩, ∩
  2. ② ∪, - -
  3. ③ - ∪, -
  4. ④ ∩, ∪, ∩
정답 확인

정답 ②

67번
곡선의 모델링시 주어진 데이터 점들의 양 끝점과 그 점에 서의 접선벡터를 이용하여 3차 곡선을 정의하는 보간 (interpolation)법은 무엇인가?
  1. ① Hermite interpolation
  2. ② Lagrange interpolation
  3. ③ Gaussian interpolation
  4. ④ Bezier interpolation
정답 확인

정답 ①

68번
다음 그림은 어떤 형상의 와이어프레임(wire frame)모델이 다. 이 모델은 그림에서와 같이 보는 관점에 따라서 여러 가지 모양으로 해석될 수 있는 문제점을 지닌다. 어떠한 정 보가 추가되어야 정확한 형상을 표현할 수 있는가?
기계설계기사 2012년 1회 68번 문제 그림
  1. ① Egde
  2. ② Surface
  3. ③ Curve
  4. ④ Vertex
정답 확인

정답 ②

69번
3차원(3D) 변환에 있어서는 X, Y, Z의 모든 축을 고려해야 한다. 3차원상의 한 점 P = [1 1 1]을 X축에 대해 반시계 방향으로 90° 회전한 후의 점 좌표로서 알맞은 것은?
  1. ① [ 1 0 1 ]
  2. ② [ 1 1 -1 ]
  3. ③ [ 1 -1 1]
  4. ④ [-1 1 1 ]
정답 확인

정답 ③

70번
여러 가지 곡선을 모델링하는 경우의 일반적인 설명으로 틀 린 것은?
  1. ① B-spline 곡선은 한 개의 조정점이 바뀌어도 몇 개의 곡 선 segment만 영향을 받고 나머지는 변하지 않는다.
  2. ② Bezier 곡선은 n 차일 때 n+1 개의 조정점에 의하여 정 의된다.
  3. ③ [ 0 0 0 1 1 1]은 NURBS의 절점벡터(knots vector)로 볼 수 있다.
  4. ④ NURBS 곡선표현은 모든 B-spline과 Bezier 곡선 표현 이 가능한 것은 아니다.
정답 확인

정답 ④

71번
평마찰차와 홀마찰차가 같은 힘으로 밀어붙일 때 회전력은 어떻게 되겠는가?
  1. ① 어느 것이나 다 같다.
  2. ② 평마찰차가 1.5배 가량 크다.
  3. ③ 평마찰차가 2배 가량 크다.
  4. ④ 홈마찰차가 더 크다.
정답 확인

정답 ④

72번
원동자 지름 100mm, 회전수 500rpm이고, 종동차 지름 200mm인 벨트 전동장치에서 종동차의 회전수는 몇 rpm인 가단, 벨트두께는 고려치 않는다.)
  1. ① 1000
  2. ② 500
  3. ③ 250
  4. ④ 2500
정답 확인

정답 ③

73번
왕복 슬라이더 크랭크기구에서 구성요소가 아닌 것은?
  1. ① 크랭크
  2. ② 슬라이더
  3. ③ 벨트
  4. ④ 커넥팅로드
정답 확인

정답 ③

74번
다음 평 벨트의 걸기 형태에서 접촉각이 가장 큰 것은?
  1. ① 이완측(slack side)을 위에 둔 바로걸기
  2. ② 이완측(slack side)을 아랫니 둔 바로걸기
  3. ③ 엇 걸기(cross belting)
  4. ④ 긴장 풀리(tension pulley)를 사용한 바로걸기
정답 확인

정답 ③

75번
기어 이(齒)의 크기를 표시하는 방법이 아닌 것은?
  1. ① 모듈
  2. ② 원주 피치
  3. ③ 이끌 높이
  4. ④ 지름 피치
정답 확인

정답 ③

76번
두 축이 만나지도 평행하지도 않는 경우에 사용된 기어로 바르게 짝지어진 것은?
  1. ① 하이포이드 기어, 웜 기어
  2. ② 웜 기어, 크라운 기어
  3. ③ 크라운 기어, 베벨 기어
  4. ④ 나사 기어, 헬리컬 기어
정답 확인

정답 ①

77번
다음 중 캠 기구를 응용한 장치는?
  1. ① 내연기관 밸브 개폐장치
  2. ② 리프트 장치
  3. ③ 배력장치
  4. ④ 제도기계
정답 확인

정답 ①

78번
기소 중에서 캠, 기어 등이 접촉하고 있는 대우는?
  1. ① 미끄럼대우
  2. ② 회전대우
  3. ③ 구면대우
  4. ④ 점선대우
정답 확인

정답 ④

79번
사일런트 체인을 사용하는 주목적으로 가장 적합한 것은?
  1. ① 보다 정숙한 운전
  2. ② 큰 동력전달
  3. ③ 자유로운 변속
  4. ④ 체인 핀 마모방지
정답 확인

정답 ①

80번
어떤 기구가 정지 상태에서 출발하여 1분 후에 시속 100km 의 속도가 되었다. 이 기구의 가속도(m/s2)는?
  1. ① 0.463
  2. ② 1.67
  3. ③ 13.89
  4. ④ 27.78 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2011년 1회 다음 회차2013년 1회

기계설계기사의 다른 회차

2021년 1회
2021-05-15 · 69문항
2019년 1회
2019-04-27 · 74문항
2018년 1회
2018-04-28 · 70문항
2017년 1회
2017-05-07 · 73문항
2016년 1회
2016-05-08 · 70문항
2015년 1회
2015-05-31 · 75문항
2014년 1회
2014-05-25 · 72문항
2013년 1회
2013-06-02 · 73문항
2012년 1회
2012-05-20 · 73문항
2011년 1회
2011-06-12 · 73문항
2010년 1회
2010-05-09 · 73문항
