컴퓨터응용선반기능사 2014년 2회 기출문제

2014-04-06 시행 · 57문항

이 회차 문제 풀기 →
1번
열처리란 탄소강을 기본으로 하는 철강에서 매우 중요한 작 업이다. 열처리의 특성을 잘못 설명한 것은?
  1. ① 내부의 응력과 변형을 감소시킨다.
  2. ② 표면을 연화시키는 등의 성질을 변화시킨다.
  3. ③ 기계적 성질을 향상 시킨다.
  4. ④ 강의 전기적/자기적 성질을 향상시킨다.
정답 확인

정답 ②

2번
5~20%Zn의 황동으로 강도는 낮으나 전연성이 좋고 황금색 에 가까우며 금박대용, 황동단추 등에 사용되는 구리 합금은?
  1. ① 톰백
  2. ② 문쯔메탈
  3. ③ 델타메탈
  4. ④ 주석황동
정답 확인

정답 ①

3번
다음 중 플라스틱 재료로서 동일 중량으로 기계적 강도가 강 철보다 강력한 재질은?
  1. ① 글라스 섬유
  2. ② 폴리카보네이트
  3. ③ 나일론
  4. ④ FRP
정답 확인

정답 ④

4번
일반 구조용 압연강재의 KS 기호는?
  1. ① SS330
  2. ② SM400A
  3. ③ SM45C
  4. ④ SNC415
정답 확인

정답 ①

5번
철과 탄소는 약 6.68% 탄소에서 탄화철이라는 화합물을 만 드는데 이 탄소강의 표준조직은 무엇인가?
  1. ① 펄라이트
  2. ② 오스테나이트
  3. ③ 시멘타이트
  4. ④ 솔바이트
정답 확인

정답 ③

6번
비철금속 구리(Cu)가 다른 금속 재료와 비교해 우수한 것중 틀린 것은?
  1. ① 연하고 전연성이 좋아 가공하기 쉽다.
  2. ② 전기 및 열전도율이 낮다.
  3. ③ 아름다운 색을 띠고 있다.
  4. ④ 구리합금은 철강 재료에 비하여 내식성이 좋다.
정답 확인

정답 ②

7번
강의 표면 경화법으로 금속 표면에 탄소(C)를 침입 고용 시 키는 방법은?
  1. ① 질화법
  2. ② 침탄법
  3. ③ 화염경화법
  4. ④ 숏피닝
정답 확인

정답 ②

8번
왕복운동 기관에서 직선운동과 회전운동을 상호 전달할 수 있는 축은?
  1. ① 직선 축
  2. ② 크랭크 축
  3. ③ 중공 축
  4. ④ 플렉시블 축
정답 확인

정답 ②

9번
재료의 안전성을 고려하여 허용할 수 있는 최대응력을 무엇 이라 하는가?
  1. ① 주 응력
  2. ② 사용 응력
  3. ③ 수직 응력
  4. ④ 허용 응력
정답 확인

정답 ④

11번
큰 토크를 전달시키기 위해 같은 모양의 키 홈을 등 간격으 로 파서 축과 보스를 잘 미끄러질 수 있도록 만든 기계 요 소는?
  1. ① 코터
  2. ② 묻힘 키
  3. ③ 스플라인
  4. ④ 테이퍼 키
정답 확인

정답 ③

12번
스프링의 믹리악 100 mm 인 한 끝을 고정하고, 다른 한 끝 에 무게 40 N 의 추를 달았더니 스프링의 전체 길이가 120 mm 로 늘어났을 때 스프링 상수는 몇 N/mm 인가?
  1. ① 8
  2. ② 4
  3. ③ 2
  4. ④ 1
정답 확인

정답 ③

13번
다음 벨트 중에서 인장강도가 대단히 크고 수명이 가장 긴 벨트는?
  1. ① 가죽 벨트
  2. ② 강철 벨트
  3. ③ 고무 벨트
  4. ④ 섬유 벨트
정답 확인

정답 ②

14번
축이음 기계요소 중 플렉시블 커플링에 속하는 것은?
  1. ① 올덤 커플링
  2. ② 셀러 커플링
  3. ③ 클램프 커플링
  4. ④ 마찰 원통 커플링
정답 확인

정답 ①

15번
회전체의 균형을 좋게 하거나 너트를 외부에 돌출시키지 않 으려고 할 때 주로 사용하는 너트는?
  1. ① 캡 너트
  2. ② 둥근 너트
  3. ③ 육각 너트
  4. ④ 와셔붙이 너트
정답 확인

정답 ①

16번

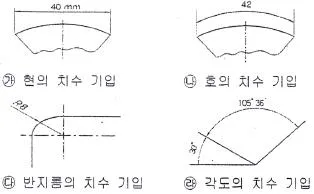

그림의 치수 기입 방법 중 옳게 나타낸 것을 모두 고른 것 은?
컴퓨터응용선반기능사 2014년 2회 16번 문제 그림
  1. ① 가, 나, 다, 라
  2. ② 나, 다, 라
  3. ③ 가, 나, 다
  4. ④ 나, 다
정답 확인

정답 ②

18번
다음 중 분할핀 호칭 지름에 해당하는 것은?
  1. ① 분할 핀 구멍의 지름
  2. ② 분할 상태의 핀의 단면지름
  3. ③ 분할 핀의 길이
  4. ④ 분할 상태의 두께
정답 확인

정답 ①

19번
투상면이 어느 각도를 가지고 있기 때문에 그 실형을 도시 하기 위하여 그림과 같이 나타내는 투상법의 명칭은?
컴퓨터응용선반기능사 2014년 2회 19번 문제 그림
  1. ① 보조 투상도
  2. ② 부분 투상도
  3. ③ 회전 투상도
  4. ④ 국부 투상도
정답 확인

정답 ③

20번
기하공차의 종류별 기호가 잘못된 연결된 것은?
컴퓨터응용선반기능사 2014년 2회 20번 문제 그림컴퓨터응용선반기능사 2014년 2회 20번 문제 그림컴퓨터응용선반기능사 2014년 2회 20번 문제 그림컴퓨터응용선반기능사 2014년 2회 20번 문제 그림
  1. ① 평면도 :
  2. ② 원통도 :
  3. ③ 위치도 :
  4. ④ 진직도 :
정답 확인

정답 ②

21번
베어링 기호가 "F684C2P6"으로 나타나 있을 때 "68"이 나 타내는 뜻은?
  1. ① 안지름 번호
  2. ② 베어링 계열 기호
  3. ③ 궤도륜 모양 기호
  4. ④ 정밀도 등급 기호
정답 확인

정답 ②

22번
오른쪽 그림과 같이 절단면에 색칠한 것을 무엇이라고 하는 가?
컴퓨터응용선반기능사 2014년 2회 22번 문제 그림
  1. ① 해칭
  2. ② 단면
  3. ③ 투상
  4. ④ 스머징
정답 확인

정답 ④

23번
끼워 맞춤 방식에서 구멍의 치수가 축의 치수보다 큰 경우 그 치수의 차를 무엇이라고 하는가?
  1. ① 위치수 공차
  2. ② 죔새
  3. ③ 틈새
  4. ④ 허용차
정답 확인

정답 ③

24번
미터 사다리꼴 나사에서 나사의 호칭 지름인 것은?
  1. ① 수나사의 골지름
  2. ② 수나사의 유효지름
  3. ③ 암나사의 유효지름
  4. ④ 수나사의 바깥지름
정답 확인

정답 ④

25번
가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대 하여 거의 동심원 모양인 경우의 기호는?
  1. ① C
  2. ② M
  3. ③ R
  4. ④ X
정답 확인

정답 ①

26번
다음과 같은 연삭숫돌 표시 기호 중 밑줄 친 K가 뜻하는 것 은?
컴퓨터응용선반기능사 2014년 2회 26번 문제 그림
  1. ① 숫돌입자
  2. ② 조직
  3. ③ 결합도
  4. ④ 결합제
정답 확인

정답 ③

27번
밀링 커터의 주요 공구각 중에서 공구와 공작물이 서로 접 촉하여 마찰이 일어나는 것을 방지하는 역할을 하는 것은?
  1. ① 여유각
  2. ② 경사각
  3. ③ 날끝각
  4. ④ 비트림각
정답 확인

정답 ①

28번
절삭 공구를 재연삭하거나 새로운 절삭공구로 바꾸기 위한 공구수명 판정기준으로 거리가 먼 것은?
  1. ① 가공면에 광택이 있는 색조 또는 반점이 생길 때
  2. ② 공구 인선의 마모가 일정량에 도달했을 때
  3. ③ 완성치수의 변화량이 일정량에 도달했을 때
  4. ④ 주철과 같은 메진 재료를 저속으로 절삭했을 시 균열형 칩이 발생할 때
정답 확인

정답 ④

29번
다음 중 일반적으로 각도 측정에 사용되는 측정기는?
  1. ① 사인 바(sine bar)
  2. ② 공기 마이크로미터(air micrometer)
  3. ③ 하이트 게이지(height gauge)
  4. ④ 다이얼 게이지(dial gauge)
정답 확인

정답 ①

30번
일반 드릴에 대한 설명으로 틀린 것은?
  1. ① 사심(dead center)은 드릴 날 끝에서 만나는 부분이다.
  2. ② 표준 드릴의 날끝각은 118° 이다.
  3. ③ 마진(margin)은 드릴을 안내하는 역할을 한다.
  4. ④ 드릴의 지름이 13mm 이상의 것은 곧은 자루 형태이다.
정답 확인

정답 ④

31번
선반에서 양센터 작업을 할 때, 주축의 회전력을 가공물에 전달하기 위해 사용하는 부속품은?
  1. ① 연동척과 단동척
  2. ② 돌림판과 돌리개
  3. ③ 면판과 클램프
  4. ④ 고정 방진구와 이동 방진구
정답 확인

정답 ②

32번
주로 대형 공작물이 테이블 위에 고정되어 수평 왕복 운동 을 하고 바이트를 공작물의 운동 방향과 직각 방향으로 이 송시켜서 평면, 수직면, 홈, 경사면 등을 가공하는 공작기계 는?
  1. ① 플레이너
  2. ② 호빙 머신
  3. ③ 보링 머신
  4. ④ 슬로터
정답 확인

정답 ①

33번
다음 중 비교 측정기에 해당하는 것은?
  1. ① 버니어 캘리퍼스
  2. ② 마이크로미터
  3. ③ 다이얼 게이지
  4. ④ 하이트 게이지
정답 확인

정답 ③

34번
밀링 머신의 주요 구성 요소로 틀린 것은?
  1. ① 니(knee)
  2. ② 컬럼(column)
  3. ③ 테이블(table)
  4. ④ 맨드릴(mandrel)
정답 확인

정답 ④

35번
구성인선(built-up edge)의 방지 대책으로 틀린 것은?
  1. ① 경사각(rake angle)을 크게 할 것
  2. ② 절삭 깊이를 크게 할 것
  3. ③ 윤활성이 좋은 절삭유를 사용할 것
  4. ④ 절삭 속도를 크게 할 것
정답 확인

정답 ②

36번
수용성 절삭유제의 특징에 관한 설명으로 옳은 것은?
  1. ① 윤활성은 좋으나 냉각성이 적어 경절삭용으로 사용한다.
  2. ② 윤활성과 냉각성이 떨어져 잘 사용되지 않고 있다.
  3. ③ 점성이 낮고 비열이 커서 냉각효과가 크다.
  4. ④ 광유에 비눗물을 첨가하여 사용하며 비교적 냉각효과가 크다.
정답 확인

정답 ③

38번
래핑 가공에 대한 설명으로 옳지 않은 것은?
  1. ① 래핑은 랩이라고 하는 공구와 다듬질하려고 하는 공작 물 사이에 랩제를 넣고 공작물을 누르며 상대운동을 시 켜 다듬질하는 가공법을 말한다.
  2. ② 래핑 방식으로는 습식래핑과 건식래핑이 있다.
  3. ③ 랩은 공작물 재료보다 경도가 낮아야 공작물에 흠질이나 상처를 일으키지 않는다.
  4. ④ 건식래핑은 절삭량이 많고 다음면은 광택이 적어 일반적 으로 초기 래핑작업에 많이 사용한다.
정답 확인

정답 ④

39번
연삭기의 연삭 방식 중 외경 연삭의 방법에 해당하지 않는 것은?
  1. ① 유성형
  2. ② 테이블 왕복형
  3. ③ 숫돌대 왕복형
  4. ④ 플랜지 컷형
정답 확인

정답 ①

40번
선반의 종류 중 볼트, 작은 나사 등을 능률적으로 가공하기 위하여 보통 선반의 심압대 대신에 회전공구대를 설치하여 여러 가지 절삭공구를 공정에 맞게 설치한 선반은?
  1. ① 자동선반(automatic lathe)
  2. ② 터릿선반(turret lathe)
  3. ③ 모방선반(copying lathe)
  4. ④ 정면선반((face lathe)
정답 확인

정답 ②

41번
다음 가공물의 테이퍼 값은 얼마인가?
  1. ① 0.25
  2. ② 0.5
  3. ③ 1.5
  4. ④ 2
정답 확인

정답 ①

42번
다음 중 정밀입자에 의하여 가공하는 기계는?
  1. ① 밀링 머신
  2. ② 보링 머신
  3. ③ 래핑 머신
  4. ④ 와이어 컷 방전 가공기
정답 확인

정답 ③

43번
다음은 CNC 프로그램의 일부분이다. 여기에서 L4가 의미하 는 것으로 가장 올바른 것은?
컴퓨터응용선반기능사 2014년 2회 43번 문제 그림
  1. ① 보조프로그램 호출번호 명령이 4번임을 뜻한다.
  2. ② 보조프로그램의 반복 횟수를 4회 실행하라는 뜻이다.
  3. ③ 나사가공프로그램에서 나사의 리드가 4mm 임을 뜻한다.
  4. ④ 보조프로그램 호출 후 다른 보조프로그램을 4번 호출 한 다는 뜻이다.
정답 확인

정답 ②

44번
ø50mm SM20C 재질의 가공물을 CNC 선반에서 작업할 때 절삭속도가 80m/min이라면, 적절한 스핀들의 회전수는 약 얼마인가?
  1. ① 510 rpm
  2. ② 1020 rpm
  3. ③ 1600 rpm
  4. ④ 2040 rpm
정답 확인

정답 ①

45번
다음 중 드릴가공에서 휴지기능을 이용하여 바닥면을 다듬 질하는 기능은?
  1. ① 머신 록
  2. ② 싱글블록
  3. ③ 오프셋
  4. ④ 드웰
정답 확인

정답 ④

46번
다음 중 CNC 선반 프로그래밍에서 소수점을 사용할 수 있 는 어드레스로 구성된 것은?
  1. ① X, U, R, F
  2. ② W, I, K, P
  3. ③ Z, G, D, Q
  4. ④ P, X, N, E
정답 확인

정답 ①

47번
근래에 생산되는 대형 정밀 CNC 고속가공기에 주로 사용되 며 모터에서 속도를 검출하고, 테이블에 리니어 스케일을 부착하여 위치를 피드백 하는 서보기구 방식은?
  1. ① 개방회로 방식
  2. ② 반폐쇄회로 방식
  3. ③ 폐쇄회로 방식
  4. ④ 복합회로 방식
정답 확인

정답 ③

48번
다음 중 CNC 공작기계의 점검시 매일 실시하여야 하는 사 항과 가장 거리가 먼 것은?
  1. ① ATC 작동점검
  2. ② 주축의 회전점검
  3. ③ 기계정도검사
  4. ④ 습동유 공급 상태점검
정답 확인

정답 ③

49번
다음 중 CNC 공작기계에서 이송속도(Feed Speed)에 대한 설명으로 틀린 것은?
  1. ① CNC 선반의 경우 가공물이 1회전할 때 공구의 가로방향 이송을 주로 사용한다.
  2. ② CNC 선반의 경우 회전당 이송인 G98이 전원공급시 설 정 된다.
  3. ③ 날이 2개 이상인 공구를 사용하는 머시닝센터의 경우 분 당이송을 주로 사용한다.
  4. ④ 머시닝센터의 경우 분당 이송거리는 "날당 이송거리 × 공구의 날수 × 회전수"로 계산된다.
정답 확인

정답 ②

50번
다음 머시닝센터 가공용 CNC 프로그램에서 G80의 의미는?
컴퓨터응용선반기능사 2014년 2회 50번 문제 그림
  1. ① 공구경 보정 취소
  2. ② 위치결정 취소
  3. ③ 공구길이 보정 취소
  4. ④ 고정사이클 취소
정답 확인

정답 ④

51번
다음 중 CNC 공작기계 운전 중의 안전사항으로 틀린 것은?
  1. ① 가공 중에는 측정을 하지 않는다.
  2. ② 일감은 견고하게 고정시킨다.
  3. ③ 가공 중에 칩을 손으로 제거한다.
  4. ④ 옆 사람과 잡담을 하지 않는다.
정답 확인

정답 ③

52번
CNC 선반에서 ø52 부분을 가공하고, 측정한 결과 ø51.97 이었다. 기존의 X축 보정값이 0.002라면 보정값을 얼마로 수정해야 ø52로 가공되는가?
  1. ① 0.002
  2. ② 0.028
  3. ③ 0.03
  4. ④ 0.032
정답 확인

정답 ④

53번
1대의 컴퓨터에서 여러 대의 CNC 공작기계에 테이터를 분 배하여 전송함으로써 동시에 직접 제어, 운전할 수 있는 방 식을 무엇이라 하는가?
  1. ① DNC
  2. ② CAM
  3. ③ FA
  4. ④ FMS
정답 확인

정답 ①

54번
그림에서 단면절삭 고정사이클을 이용한 프로그램의 준비 기능은?
컴퓨터응용선반기능사 2014년 2회 54번 문제 그림
  1. ① G76
  2. ② G90
  3. ③ G92
  4. ④ G94
정답 확인

정답 ④

55번
다음 머시닝센터 프로그램 중에서 사용된 공구길이 보정을 나타내는 준비기능(G 코드)은 어느 것인가?
컴퓨터응용선반기능사 2014년 2회 55번 문제 그림
  1. ① G40
  2. ② G41
  3. ③ G43
  4. ④ G91
정답 확인

정답 ③

56번
다음 중 CNC 공작기계 사용시 비경제적인 작업은?
  1. ① 작업이 단순하고, 수량이 1 ~ 2 개인 수리용 부품
  2. ② 항공기 부품과 같이 정밀한 부품
  3. ③ 곡면이 많이 포함되어 있는 부품
  4. ④ 다품종이며 로트당 생산수량이 비교적 적은 부품
정답 확인

정답 ①

57번
그림은 CNC선반 프로그램에서 P1에서 P2로 진행하는 블록 을 나타낸 것이다. ( ) 안에 알맞은 명령어는?
컴퓨터응용선반기능사 2014년 2회 57번 문제 그림
  1. ① G01
  2. ② G02
  3. ③ G03
  4. ④ G04
정답 확인

정답 ②

58번
다음 중 CNC 선반에서 G96(주축속도일정제어)의 설명으로 옳은 것은?
  1. ① 공작물의 직경에 관계없이 회전수는 일정하다.
  2. ② 공작물 직경에 관계없이 가공 중 원주속도는 일정하다.
  3. ③ 절삭시 공구가 공작물 직경이 감소하는 방향으로 진행하 면 주축의 회전수도 감소한다.
  4. ④ 나사가공이나 홈 가공시 많이 이용한다.
정답 확인

정답 ②

59번
다음 중 선반 작업에서 방호조치로 적합하지 않은 것은?
  1. ① 긴 일감 가공시 덮개를 부착한다.
  2. ② 작업 중 급정지를 위해 역회전 스위치를 설치한다.
  3. ③ 칩이 짧게 끊어지도록 칩브레이커를 둔 바이트를 사용한 다.
  4. ④ 칩이나 절삭유등의 비산으로부터 보호를 위해 이동용 쉴 드를 설치한다.
정답 확인

정답 ②

60번
CNC 선반에서 복합형 고정사이클 G76을 사용하여 나사가 공을 하려고 한다. G76에 사용되는 X의 값은 무엇을 의미 하는가?
  1. ① 골지름
  2. ② 바깥지름
  3. ③ 안지름
  4. ④ 유효지름 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
