컴퓨터응용선반기능사 2012년 3회 기출문제

2012-07-22 시행 · 56문항

이 회차 문제 풀기 →

1번

담금질 응력제거, 치수의 경년변화 방지, 내마모성 향상 등을 목적으로 100~200℃에서 마텐자이트 조직을 얻도록 조작을 하는 열처리 방법은?

① 저온뜨임
② 고온뜨임
③ 항온풀림
④ 저온 풀림

정답 확인

정답 ①

2번

복합 재료 중에서 섬유 강화재료에 속하지 않는 것은?(문제 오류로 실제 시험장에서는 모두 정답 처리 되었습니다. 여기 서는 4번을 누르시면 정답 처리 됩니다.)

① 섬유강화 플라스틸
② 섬유강화 금속
③ 섬유강화 시멘트
④ 섬유강화 고무

정답 확인

정답 ④

3번

강재의 KS 규격 기호 중 틀린 것은?

① SKH : 고속도 공구강 강재
② SM : 기계 구조용 탄소 강재
③ SS : 일반 구조용 압연 강재
④ STS : 탄소 공구강 강재

정답 확인

정답 ④

4번

구리의 원자기호와 비중과의 관계가 옳은 것은?(단, 비중은 20℃, 무산소동이다.)

① Al - 6.86
② Ag - 6.96
③ Mg- 9.86
④ Cu - 8.96

정답 확인

정답 ④

5번

인장강도가 255-340㎫로 Ca-Si 나 Fe-Si 등의 접종제로 접 종 처리한 것으로 바탕조직은 펄라이트이며 내마멸성이 요구 되는 공작기계의 안내면이나 강도를 요하는 기관의 실린더 등에 사용되는 주철은?

① 칠드 주철
② 미하나이트 주철
③ 흑심가단 주철
④ 구상흑연 주철

정답 확인

정답 ②

6번

탄소 공구강의 구비 조건으로 틀린 것은?

① 내마모성이 클 것
② 가공 및 열처리성이 양호 할 것
③ 저온에서의 경도가 클 것
④ 강인성 및 내충격성이 우수할 것

정답 확인

정답 ③

7번

황동의 어떤 원소의 2원 합금인가?

① 구리와 주석
② 구리와 망간
③ 구리와 납
④ 구리와 아연

정답 확인

정답 ④

8번

볼트를 결합시킬때 너트를 2회전하면 축 방향으로 10mm, 나 사산 수는 4산이 진행한다. 이와 같은 나사의 조건은?

① 피치 2.5mm, 리드 5mm
② 피치 5mm, 리드 5mm
③ 피치 5mm, 리드 10mm
④ 피치 2.5mm, 리드 10mm

정답 확인

정답 ①

9번

축 이음 중 두축이 평행하고 각 속도의 변동없이 토크를 전 달하는 가장 적합한 것은?

① 올덤 커플링
② 플렉시블 커플링
③ 유니버설 커플링
④ 플랜지 커플링

정답 확인

정답 ①

10번

나사의 끝을 이용하여 축에 바퀴를 고정시키거나 위치를 조 정할 때 사용되는 나사는?

① 태핑 나사
② 사각 나사
③ 볼 나사
④ 멈춤 나사

정답 확인

정답 ④

12번

직선운동을 회전운동으로 변환하거나, 회전운동을 직선운동 으로 변환하는데 사용되는 기어는?

① 스퍼 기어
② 베벨 기어
③ 헬리컬 기어
④ 랙과 피니언

정답 확인

정답 ④

13번

기어, 풀리, 커플링 등의 회전체를 축에 고정시켜서 회전운 동을 전달시키는 기계요소는?

① 나사
② 리벳
③ 핀
④ 키

정답 확인

정답 ④

14번

엔드 저널로서 지름이 50mm인 전동축을 받치고 허용 최대 베어링 입력을 6N/mm2, 저널길이를 80mm라 할 때 최대 베어링 하중은 몇 kN인가?

① 3.64kN
② 6.4kN
③ 24kN
④ 30kN

정답 확인

정답 ③

15번

코일스프링의 전체 평균직경이 50mm, 소선의 직경이 6mm 일 때 스프링 지수는 약 얼마인가?

① 1.4
② 2.5
③ 4.3
④ 8.3

정답 확인

정답 ④

17번

기준치수가 60, 최대허용치수가 59.96이고 치수공차가 0.02 일 때 아래 치수 허용치는?

① -0.06
② +0.06
③ -0.04
④ +0.04

정답 확인

정답 ①

18번

, 제도 용지에서 A0 용지의 가로 길이 : 세로길이의 비와 그 면적으로 옳은 것은?

① √3 : 1, 약 1㎡
② √2 : 1, 약 1㎡
③ √3 : 1, 약 2㎡
④ √2 : 1, 약 2㎡

정답 확인

정답 ②

19번

베어링 기호 "6203ZZ"에서 "ZZ" 부분이 의미하는 것은?

① 실드 기호
② 궤도
③ 정밀도 등급 기호
④ 레이디얼 내부 틈새 기호

정답 확인

정답 ①

21번

스프로킷 휠의 도시방법 중 가는 1점 쇄선으로 그려야 할 곳은?

① 바깥지름
② 이뿌리원
③ 키홈
④ 피치원

정답 확인

정답 ④

23번

기계제도에서 가공 방법 기호와 그 관계가 서로 맞지 않는 것은?

① M - 밀링 가공
② V - 보링 가공
③ D - 드릴 가공
④ L - 선반 가공

정답 확인

정답 ②

24번

세 줄 나사의 피치가 3mm일 때 리드는 얼마인가?

① 1mm
② 3mm
③ 6mm
④ 9mm

정답 확인

정답 ④

25번

다음 중 용접구조용 압연강재에 속하는 재료 기호는?

① SM 35C
② SWS 400C
③ SS 400
④ STKM 13C

정답 확인

정답 ②

26번

내면 연삭기에서 내면 연삭 방식이 아닌 것은?

① 유성형
② 보통형
③ 고정형
④ 센터리스형

정답 확인

정답 ③

27번

다음 중 공구재료의 구비조건 중 맞지 않는 것은?

① 마찰계수가 작을 것
② 높은 온도에서는 경도가 낮을 것
③ 내 마멸성이 클 것
④ 형상을 만들기 쉽고 가격이 저렴할 것

정답 확인

정답 ②

28번

다음 중 정밀도가 가장 높은 가공면을 얻을 수 있는 가공법 은?

① 호닝
② 래핑
③ 평삭
④ 브로칭

정답 확인

정답 ②

29번

밀링에서 홈, 좁은 평면, 윤곽가공, 구멍가공 등에 적합한 공구는?

① 엔드밀
② 정면 커터
③ 메탈 소
④ 총형 커터

정답 확인

정답 ①

30번

선반작업에서 단면가공이 가능하도록 보통 센터의 원추형 부분을 축방향으로 반을 제거하여 제작한 센터는?

① 하프 센터
② 파이프 센터
③ 베어링 센터
④ 평 센터

정답 확인

정답 ①

31번

다음 중 연삭숫돌의 구성 3요소가 아닌 것은?

① 입자
② 결합제
③ 형상
④ 기공

정답 확인

정답 ③

32번

구성인선(built-up edge)의 방지 대책으로 틀린 것은?

① 절삭 깊이를 작게 할 것
② 경사각을 크게 할 것
③ 윤활성이 좋은 절삭 유제를 사용할 것
④ 마찰계수가 큰 절삭공구를 사용할 것

정답 확인

정답 ④

33번

선반에서 심압대에 고정하여 사용하는 것은?

① 바이트
② 드릴
③ 이동형 방진구
④ 면판

정답 확인

정답 ②

34번

대형이며 중량의 가공물의 강력한 중절삭에 가장 적합한 밀 링 머신은?

① 만능 밀링 머신
② 수직 밀링 머신
③ 플레이너형 밀링 머신
④ 공구 밀링 머신

정답 확인

정답 ③

35번

단조나 주조품에 볼트 또는 너트를 체결할 때 접촉부가 밀 착되게 하기 위하여 구멍 주위를 평탄하게 하는 가공 방법 은?

① 스폿 페이싱
② 카운터 싱킹
③ 카운터 보링
④ 보링

정답 확인

정답 ①

36번

드릴에 대한 설명으로 틀린 것은?

① 표준 드릴의 날끝각은 120°이다.
② 웨브는 트위스트 드릴 홈 사이의 좁은 단면 부분이다.
③ 드릴의 지름이 13mm 이하인 것은 곳은 자루다.
④ 드릴의 몸통은 백 테이퍼(back taper)로 만든다.

정답 확인

정답 ①

37번

선반에서 주축의 회전수는 1000rpm 이고 외경 50mm를 절 삭할 때 절삭속도는 약 몇 m/min인가?

① 1.571
② 15.71
③ 157.1
④ 1571

정답 확인

정답 ③

38번

축보다 큰 링이 축에 걸쳐 회전하며 고속 주축에 급유를 균 등하게 할 목적으로 사용하는 윤활제 급유법으로 가장 적합 한 것은?

① 적하 급유
② 오일링 급유
③ 분무 급유
④ 핸드 급유

정답 확인

정답 ②

39번

밀링 작업에서 떨림(chattering)이 발생할 경우 나타나는 현 상으로 틀린 것은?

① 공작물의 가공면을 거칠게 한다.
② 공구 수명을 단축 시킨다.
③ 생산 능률을 저하시킨다.
④ 치수 정밀도를 향상시킨다.

정답 확인

정답 ④

40번

측정 대상 부품은 측정기의 측정 축과 일직선 위에 놓여 있 으면 측정 오차가 적어진다는 원리는?

① 윌라스톤의 원리
② 아베의 원리
③ 아보트 부하곡선의 원리
④ 히스테리시스차의 원리

정답 확인

정답 ②

41번

다음 중 절삭가공 기계에 해당하지 않는 것은?

① 선반
② 밀링머신
③ 호빙머신
④ 프레스

정답 확인

정답 ④

42번

부품 측정의 일반적인 사항을 설명한 것으로 틀린 것은?

① 제품의 평면도는 정반과 다이얼 게이지나 다이얼 테스트 인디케이터를 이용하여 측정할 수 있다.
② 제품의 진원도는 V블록 위나 암 센터 사이에 설치한 후 회전시켜 다이얼 테스트 인디케이터를 이용하여 측정할 수 있다.
③ 3차원 측정기는 몸체 및 스케일, 측정침, 구동장치, 컴퓨 터 등으로 구성되어 있다.
④ 우연 오차는 측정기의 구조, 측정압력, 측정온도 등에 의 하여 생기는 오차이다.

정답 확인

정답 ④

43번

CNC 선반에서 G99명령을 사용하여 F0.15로 이송 지령한 다. 이때, F 값의 설명으로 맞는 것은?

① 주축 1회전 당 0.15mm의 속도로 이송
② 주축 1회전 당 0.15m의 속도로 이송
③ 1분당 15mm의 속도로 이송
④ 1분당 15m의 속도로 이송

정답 확인

정답 ①

44번

다음 CNC 선반의 나사가공프로그램 (a), (b)에서 F2.0은 무 엇을 지령한 것인가?

① 첫번째 절입량
② 나사부 반경치
③ 나사산의 높이
④ 나사의 리드

정답 확인

정답 ④

45번

머시닝센터에서 M10×1.5의 탭 가공을 위하여 주축 회전수 를 200rpm으로 지령할 경우 탭사이클의 이송 속도로 맞는 것은?

① F300
② F250
③ F200
④ F150

정답 확인

정답 ①

46번

다음 중 명령된 블록에 한해서만 유효한 1회 유효 G-코드 (One shot G-code)는?

① G90
② G40
③ G04
④ G01

정답 확인

정답 ③

47번

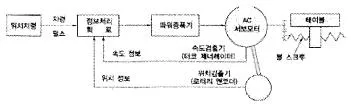

서보 기구에서 위치와 속도의 검출을 서보 모터에 내장된 엔코더(encoder)에 의해서 검출하는 그림과 같은 방식은?

① 반폐쇄 회로 방식
② 개방 회로 방식
③ 폐쇄 회로 방식
④ 반개방 회로 방식

정답 확인

정답 ①

48번

다음 그림에서 B -> A로 절삭할 때의 CNC선반 프로그램으 로 맞는 것은?

① G01 U30. W-20. ;
② G01 X50. Z20. ;
③ G01 U50. Z-20. ;
④ G01 U30. W20. ;

정답 확인

정답 ①

49번

CAD/CAM 시스템에서 입력 장치로 볼 수 없는 것은?

① 키보드(keyboard)
② 스캐너(scanner)
③ CRT 디스플레이
④ 3차원 측정기

정답 확인

정답 ③

50번

머시닝센터에서 원호 보간시 사용되는 I, J의 의미로 올바른 것은?

① I는 Y축 보간에 사용된다.
② J는 X축 보간에 사용된다.
③ 원호의 시작점에서 원호 끝까지의 벡터 값이다.
④ 원호의 시작점에서 원호 중심점까지의 벡터 값이다.

정답 확인

정답 ④

51번

CNC 공작기계 작업시 안전 사항 중 틀린 것은?

① 전원은 순서대로 공급하고 차단한다.
② 칩 제거는 기계를 정지 후에 한다.
③ CNC방전 가공기에서 작업시 가공액을 채운 후 작업을 한다.
④ 작업을 빨리하기 위하여 안전문을 열고 작업한다.

정답 확인

정답 ④

52번

선반작업에서 안전 및 유의사항에 대한 설명으로 틀린 것 은?

① 일감을 측정할 때는 주축을 정지시킨다.
② 바이트를 연삭할 때는 보안경을 착용한다.
③ 홈 바이트는 가능한 길게 고정한다.
④ 바이트는 주축을 정지시킨 다음 설치한다.

정답 확인

정답 ③

53번

다음 CNC선반 프로그램에서 지름이 30mm인 지점에서의 주축 회전수는 몇 rpm인가?

① 1698
② 1500
③ 1000
④ 160

정답 확인

정답 ②

54번

CNC선반에서 일감의 외경을 지령치 X55.0으로 가공한 후 측정한 결과가 ø54.96이었다. 기존의 X축 보정값을 0.004 라고 하면 보정값을 얼마로 수정해야 하는가?

① 0.036
② 0.044
③ 0.04
④ 0.08

정답 확인

정답 ②

55번

CNC공작기계에서 일시적으로 운전을 중지하고자 할 때 보 조 기능, 주축 기능, 공구 기능은 그대로 수행되면서 프로그 램 진행이 중지되는 버튼은?

① 사이클 스타트(cycle start)
② 취소(cancel)
③ 머신 레디(machine ready)
④ 이송 정지(feed hold)

정답 확인

정답 ④

56번

간단한 프로그램을 편집과 동시에 시험적으로 실행할 때 사 용하는 모드 선택 스위치는?

① 반자동 운전(MDI)
② 자동운전(AUTO)
③ 수동 이송(JOG)
④ DNC 운전

정답 확인

정답 ①

57번

머시닝센터에서 공구지름 보정취소와 공구길이 보정취소를 의미하는 준비기능으로 맞는 것은?

① G40, G49
② G41, G49
③ G40, G43
④ G41, G80

정답 확인

정답 ①

58번

다음의 보조 기능(M 기능) 중 주축의 회전 반향과 관계되는 것은?

① M02
② M04
③ M08
④ M09

정답 확인

정답 ②

59번

CNC선반의 단일형 고정 사이클(G90)에서 테이퍼(기울기)값 을 지령하는 어드레스(Address)는?

① O
② P
③ Q
④ R

정답 확인

정답 ④

60번

일반적으로 CNC선반에서 절삭동력이 전달되는 스핀들축으 로 주축과 평행한 축은?

① X축
② Y축
③ Z축
④ A축 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ③
