컴퓨터응용선반기능사 2013년 2회 기출문제

2013-04-14 시행 · 55문항

이 회차 문제 풀기 →
1번
Cr 10~11%, Co 26~58%, Ni 10~16% 함유하는 철합금으로 온도변화에 대한 탄성율의 변화가 극히 적고 공기 중이나 수 중에서 부식되지 않고, 스프링, 태엽, 기상관측용 기구의 부 품에 사용되는 불변강은?
  1. ① 인바(invar)
  2. ② 코엘린바(coelinvar)
  3. ③ 퍼멀로이(permalloy)
  4. ④ 플래티나이트(platinite)
정답 확인

정답 ②

2번
주철의 흑연화를 촉진시키는 원소가 아닌 것은?
  1. ① Al
  2. ② Mn
  3. ③ Ni
  4. ④ Si
정답 확인

정답 ②

3번
설계도면에 SM40C로 표시된 부품이 있다. 어떤 재료를 사용 해야 하는가?
  1. ① 인장강도가 40MPa 인 일반구조용 탄소강
  2. ② 인장강도가 40MPa 인 기계구조용 탄소강
  3. ③ 탄소를 0.37%~0.43% 함유한 일반구조용 탄소강
  4. ④ 탄소를 0.37%~0.43% 함유한 기계구조용 탄소강
정답 확인

정답 ④

4번
담금질한 탄소강을 뜨임 처리하면 어떤 성질이 증가되는가?
  1. ① 강도
  2. ② 경도
  3. ③ 인성
  4. ④ 취성
정답 확인

정답 ③

5번
철강 재료에 관한 올바른 설명은?
  1. ① 용광로에서 생산된 철은 강이다.
  2. ② 탄소강은 탄소함유량이 3.0%~4.3% 정도이다.
  3. ③ 합금강은 탄소강에 필요한 합금 원소를 첨가한 것이다.
  4. ④ 탄소강의 기계적 성질에 가장 큰 영향을 끼치는 원소는 규소(Si)이다.
정답 확인

정답 ③

6번
주조경질합금의 대표적인 스텔라이트의 주성분을 올바르게 나타낸 것은?
  1. ① 몰리브덴 - 바나듐 - 탄소 - 티탄
  2. ② 크롬 - 탄소 - 니켈 - 마그네슘
  3. ③ 탄소 - 텅스텐 - 크롬 - 알루미늄
  4. ④ 코발트 - 크롬 - 텅스텐 - 탄소
정답 확인

정답 ④

7번
강괴를 탈산정도에 따라 분류할 때 이에 속하지 않는 것은?
  1. ① 림드강
  2. ② 세미 림드강
  3. ③ 킬드강
  4. ④ 세미 킬드강
정답 확인

정답 ②

8번
구름베어링 중에서 볼베어링의 구성요소와 관련이 없는 것 은?
  1. ① 외륜
  2. ② 내륜
  3. ③ 니들
  4. ④ 리테이너
정답 확인

정답 ③

9번
평기어에서 피치원의 지름이 132mm, 잇수가 44개인 기어의 모듈은?
  1. ① 1
  2. ② 3
  3. ③ 4
  4. ④ 6
정답 확인

정답 ②

10번
나사 및 너트의 이완을 방지하기 위하여 주로 사용되는 핀 은?
  1. ① 테이퍼 핀
  2. ② 평행 핀
  3. ③ 스프링 핀
  4. ④ 분할 핀
정답 확인

정답 ④

12번
압축코일스프링에서 코일의 평균지름(D)이 50mm, 감김수가 10회, 스프링지수가 5.0 일 때 스프링 재료의 지름은 약 몇 mm 인가?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ②

13번
나사결합부에 진동하중이 작용하던가, 심한 하중변화가 있 으면 어느 순간에 너트는 풀리기 쉽다. 너트의 풀림 방지법 으로 사용하지 않는 것은?
  1. ① 나비 너트
  2. ② 분할 핀
  3. ③ 로크 너트
  4. ④ 스프링 와셔
정답 확인

정답 ①

14번
나사에 관한 설명으로 옳은 것은?
  1. ① 1줄 나사와 2줄 나사의 리드(lead)는 같다.
  2. ② 나사의 리드각과 비틀림각의 합은 90º 이다.
  3. ③ 수나사의 바깥지름은 암나사의 안지름과 같다.
  4. ④ 나사의 크기는 수나사의 골지름으로 나타낸다.
정답 확인

정답 ②

15번
체인 전동의 특징으로 잘못된 것은?
  1. ① 고속 회전의 전동에 적합하다.
  2. ② 내열성, 내유성, 내습성이 있다.
  3. ③ 큰 동력 전달이 가능하고 전동 효율이 높다.
  4. ④ 미끄럼이 없고 정확한 속도비를 얻을 수 있다.
정답 확인

정답 ①

17번
그림과 같이 물체의 구멍, 홈 등 특정 부위만의 모양을 도 시하는 투상도의 명칭은?
컴퓨터응용선반기능사 2013년 2회 17번 문제 그림
  1. ① 보조 투상도
  2. ② 국부 투상도
  3. ③ 전개 투상도
  4. ④ 회전 투상도
정답 확인

정답 ②

19번
기계제도 도면에 사용되는 가는 실선의 용도로 틀린 것은?
  1. ① 치수보조선
  2. ② 치수선
  3. ③ 지시선
  4. ④ 피치선
정답 확인

정답 ④

20번
그림과 같은 암나사 관련부분의 도시 기호의 설명으로 틀린 것은?
컴퓨터응용선반기능사 2013년 2회 20번 문제 그림
  1. ① 드릴의 지름은 8.5 mm
  2. ② 암나사의 안지름은 10 mm
  3. ③ 드릴 구멍의 깊이는 14 mm
  4. ④ 유효 나사부의 길이는 10mm
정답 확인

정답 ②

22번
상용하는 공차역에서 위 치수허용차와 아래 치수허용차의 절대값이 같은 것은?
  1. ① H
  2. ② js
  3. ③ h
  4. ④ E
정답 확인

정답 ②

23번
베어링 호칭번호 '6308 Z NR'로 되어 잇을 때 각각의 기호 및 번호에 대한 설명으로 틀린 것은?
  1. ① 63 : 베어링 계열 기호
  2. ② 08 : 베어링 안지름 번호
  3. ③ Z : 레이디얼 내부 틈새 기호
  4. ④ NR : 궤도륜 모양 기호
정답 확인

정답 ③

24번
치수숫자와 함께 사용되는 기호로 45º 모떼기를 나타내는 기호는?
  1. ① C
  2. ② R
  3. ③ K
  4. ④ M
정답 확인

정답 ①

26번
피측정물을 양 센터에 지지하고, 360º 회전시켜 다이얼 게 이지의 ?값과 최소값의 차이로서 진원도를 측정하는 것은?
  1. ① 직경법
  2. ② 반경법
  3. ③ 3점법
  4. ④ 센터법
정답 확인

정답 ②

27번
다음과 같은 숫돌바퀴의 표시에서 숫돌입자의 종류를 표시 한 것은?
컴퓨터응용선반기능사 2013년 2회 27번 문제 그림
  1. ① 60
  2. ② m
  3. ③ WA
  4. ④ V
정답 확인

정답 ③

28번
자동 모방장치를 이용하여 모형이나 형판을 따라 절삭하는 선반은?
  1. ① 모방선반
  2. ② 공구선반
  3. ③ 정면선반
  4. ④ 터릿선반
정답 확인

정답 ①

29번
절삭 저항을 변화시키는 요소에 대한 설명으로 올바른 것을 <보기>에서 모두 고른 것은?
컴퓨터응용선반기능사 2013년 2회 29번 문제 그림
  1. ① ㄱ, ㄷ
  2. ② ㄴ, ㄹ
  3. ③ ㄱ, ㄴ, ㄷ
  4. ④ ㄴ, ㄷ, ㄹ
정답 확인

정답 ②

30번
밀링 작업에서 하향 절삭과 비교한 상향 절삭의 특징으로 올바른 것은?
  1. ① 절삭력이 상향으로 작용하여 고정이 불리하다.
  2. ② 가공할 때 충격이 있어 높은 강성이 필요하다.
  3. ③ 절삭날의 마멸이 적고 공구수명이 길다.
  4. ④ 백래시를 제거하여야 한다.
정답 확인

정답 ①

31번
호닝(honing)에서 교차각(s) 몇 도 일 때 다듬질량이 가장 큰가?
  1. ① 10~ 15
  2. ② 23~ 35
  3. ③ 40~ 50
  4. ④ 55~ 65
정답 확인

정답 ③

32번
기어 가공시 잇수 분할에 사용되는 밀링 부속장치는?
  1. ① 수직축 장치
  2. ② 분할대
  3. ③ 회전 테이블
  4. ④ 래크 절삭장치
정답 확인

정답 ②

33번
주로 일감의 평면을 가공하며, 기둥의 수에 따라 쌍주식과 단주식으로 구분하는 공작 기계는?
  1. ① 셰이퍼
  2. ② 슬로터
  3. ③ 플레이너
  4. ④ 브로칭 머신
정답 확인

정답 ③

34번
다음 중 공작물에 암나사를 가공하는 작업은?
  1. ① 보링 작업
  2. ② 탭 작업
  3. ③ 리머 작업
  4. ④ 다이스 작업
정답 확인

정답 ②

35번
회전하는 원형 테이블에 작은 공작물을 여러 개 올려놓음과 동시에 연삭할 때 주로 사용하는 평면 연삭 방식은?
  1. ① 수평 평면 연삭
  2. ② 수직 평면 연삭
  3. ③ 플런지 컷형
  4. ④ 회전 테이블 연삭
정답 확인

정답 ④

36번
절삭 공구의 구비 조건으로 틀린 것은?
  1. ① 충격에 견딜 수 있는 강인성이 있을 것
  2. ② 고온에서도 경도가 감소하지 않을 것
  3. ③ 인장강도와 내마모성이 작을 것
  4. ④ 쉽게 원하는 모양으로 제작이 가능할 것
정답 확인

정답 ③

37번
다음 끼워맞춤에서 요철틈새 0.1mm를 측정할 경우 가장 적 당한 것은?
  1. ① 내경 마이크로미터
  2. ② 다이얼게이지
  3. ③ 버니어 캘리퍼스
  4. ④ 틈새게이지
정답 확인

정답 ④

38번
절삭 유제의 특징에 해당하지 않는 것은?
  1. ① 공구수명을 감소시키고, 절삭성능을 높여준다.
  2. ② 공구와 칩 사이의 마찰을 감소시킨다.
  3. ③ 절삭열을 냉각시킨다.
  4. ④ 칩을 씻어주고 절삭부를 깨끗이 닦아 절삭작용을 한다.
정답 확인

정답 ①

39번
일반적으로 밀링머신에서 사용하는 테이블 이송과 커터 회 전 당 이송으로 가장 적합한 것은?
  1. ① mm/min, mm/rev
  2. ② mm/min, mm/stroke
  3. ③ mm/min, mm/sec
  4. ④ mm/sec, mm/stroke
정답 확인

정답 ①

40번
공작기계가 갖춰야할 구비조건으로 틀린 것은?
  1. ① 높은 정밀도를 가질 것
  2. ② 가공능력이 클 것
  3. ③ 내구력이 작을 것
  4. ④ 기계효율이 좋을 것
정답 확인

정답 ③

41번
일반적으로 구성인선 방지대책으로 적절하지 않은 방법은?
  1. ① 절삭 깊이를 깊게 할 것
  2. ② 경사각을 크게 할 것
  3. ③ 윤활성이 좋은 절삭 유제를 사용할 것
  4. ④ 절삭속도를 크게 할 것
정답 확인

정답 ①

42번
선반 가공에서 가늘고 긴 가공물을 절삭할 때 사용하는 부 속 장치는?
  1. ① 돌리개
  2. ② 방진구
  3. ③ 콜릿 척
  4. ④ 돌림판
정답 확인

정답 ②

43번
컴퓨터에 의한 통합 생산 시스템으로 설계, 제조, 생산, 관 리 등을 통합하여 운영하는 시스템은?
  1. ① CAM
  2. ② FMS
  3. ③ DNC
  4. ④ CIMS
정답 확인

정답 ④

44번
CNC선반에서 지령값 X를 Φ50mm로 가공한 후 측정한 결 과 Φ49.97mm 이었다. 기존의 X축 보정 값이 0.005 이라면 보정값을 얼마로 수정해야 하는가?
  1. ① 0.035
  2. ② 0.135
  3. ③ 0.025
  4. ④ 0.125
정답 확인

정답 ①

45번
CAD/CAM 시스템에서 입력장치에 해당되는 것은?
  1. ① 프린터
  2. ② 플로터
  3. ③ 모니터
  4. ④ 스캐너
정답 확인

정답 ④

46번
CNC선반에서 점B에서 점C까지 가공하는 프로그램을 올바 르게 작성한 것은?
컴퓨터응용선반기능사 2013년 2회 46번 문제 그림
  1. ① GO2 U10. W-5. R5. ;
  2. ② GO2 X10. Z-5. R5. ;
  3. ③ GO3 U10. W-5. R5. ;
  4. ④ GO3 X10. Z-5. R5. ;
정답 확인

정답 ①

47번
선반 작업의 안전 사항에 대한 내용 중 틀린 것은?
  1. ① 작업 중 칩의 처리는 기계를 멈추고 한다.
  2. ② 절삭공구는 될 수 있으면 길게 설치한다.
  3. ③ 면장갑을 끼고 작업해서는 안 된다.
  4. ④ 회전 중 속도를 변경할 때는 주축이 정지한 다음 변경한 다.
정답 확인

정답 ②

48번
선반작업에서 공작물의 가공 길이가 240mm이고, 공작물의 회전수가 1200 rpm, 이송속도가 0.2 mm/rev일 때 1회 가 공에 필요한 시간은 몇 분(min)인가?
  1. ① 0.2
  2. ② 0.5
  3. ③ 1.0
  4. ④ 2.0
정답 확인

정답 ③

49번
CNC 공작기계에 대한 기계좌표계의 설명으로 올바른 것은?
  1. ① 자동 실행 중 블록의 나머지 이동거리를 표시해 준다.
  2. ② 일시적으로 좌표를 0(zero)으로 설정할 때 사용한다.
  3. ③ 전원 투입 후 기계 원점 복귀시 이루어진다.
  4. ④ 프로그램 작성자가 임의로 정할 수 있다.
정답 확인

정답 ③

50번

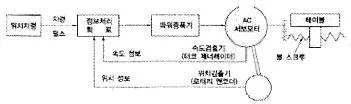

서보기구 중 가장 널리 사용되는 다음과 같은 제어 방식은?
컴퓨터응용선반기능사 2013년 2회 50번 문제 그림
  1. ① 반폐쇄회로 방식
  2. ② 하이브리드 서보 방식
  3. ③ 개방회로 방식
  4. ④ 폐쇄회로 방식
정답 확인

정답 ①

51번
CNC공작기계가 가지고 있는 M(보조기능)기능이 아닌 것은?
  1. ① 스핀들 정, 역회전 기능
  2. ② 절삭유 on, off 기능
  3. ③ 절삭속도 선택기능
  4. ④ 프로그램의 선택적 정지기능
정답 확인

정답 ③

52번
CNC선반작업 중 측정기 및 공구를 사용할 때 안전사항이 틀린 것은?
  1. ① 공구는 항상 기계 위에 올려놓고 정리정돈하며 사용한 다.
  2. ② 측정기는 서로 겹쳐 놓지 않는다.
  3. ③ 측정 전 측정기가 맞는지 0점 셋팅(setting)한다.
  4. ④ 측정을 할 때는 반드시 기계를 정지한다.
정답 확인

정답 ①

53번
CNC선반에서 G71로 황삭가공한 후 정삭가공하려면 G코드 는 무엇을 사용해야 하는가?
  1. ① G70
  2. ② G72
  3. ③ G74
  4. ④ G76
정답 확인

정답 ①

54번
다음은 머시닝센터에서 프로그램에 의한 보정량 입력을 나 타낸 것이다. 설명으로 올바른 것은?
컴퓨터응용선반기능사 2013년 2회 54번 문제 그림
  1. ① P : 보정번호 R : 공구번호
  2. ② P : 보정번호 R : 보정량
  3. ③ P : 공구번호 R : 보정번호
  4. ④ P : 보정량 R : 보정취소
정답 확인

정답 ②

55번
CNC선반 프로그램에서 주축회전수(rpm) 일정제어 G 코드 는?
  1. ① G96
  2. ② G97
  3. ③ G98
  4. ④ G99
정답 확인

정답 ②

56번
다음과 같은 CNC선반의 평행 나사절삭 프로그램에서 F2.0 의 설명으로 맞는 것은?
컴퓨터응용선반기능사 2013년 2회 56번 문제 그림
  1. ① 나사의 높이 2mm
  2. ② 나사의 리드 2mm
  3. ③ 나사의 피치 2mm
  4. ④ 나사의 줄 수 2줄
정답 확인

정답 ②

57번
인서트의 크기는 절삭이 가능한 범위 내에서 최소의 크기로 하는데 최대 절삭깊이는 인선길이의 얼마 정도로 유지하는 것이 좋은가?
  1. ① 1/2
  2. ② 1/3
  3. ③ 1/4
  4. ④ 1/5
정답 확인

정답 ①

58번
다음 중 CNC선반에서 증분지령(incremental)으로만 프로그 래밍한 것은?
  1. ① GO1 X20. Z-20. ;
  2. ② GO1 U20. W-20. ;
  3. ③ GO1 X20. W-20. ;
  4. ④ GO1 U20. Z-20. ;
정답 확인

정답 ②

59번
CNC공작기계 작동 중 이상이 생겼을 때 취할 행동과 거리 가 먼 것은?
  1. ① 프로그램에 문제가 없는가 점검한다.
  2. ② 비상정지 버튼을 누른다.
  3. ③ 주변상태(온도, 습도, 먼지, 노이즈)를 점검한다.
  4. ④ 일단 파라미터를 지운다.
정답 확인

정답 ④

60번
CNC선반의 준비기능은 한번 지령 후 계속 유효한 기능과 1 회 유효한 기능으로 나누어진다. 다음 중 계속 유효한 모달 (Modal) G코드는?
  1. ① G01
  2. ② G04
  3. ③ G28
  4. ④ G30 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
