전산응용기계제도기능사 2015년 3회 기출문제

문쯔메탈은 4ㆍ6황동이다. 문쯔메탈(muntz metal) : Zn 40% 내외인 황동으로 열간가공에 적합 베어링에 사용되는 구리계 합금 - 켈밋, 연청동, 알루미늄 청동, 납청동, 인청동, 주석청동, 포금

Y합금: Al+Cu+Mg+Mn -주조용 알루미늄 합금 실루민: Al+Si -주조용 알루미늄 합금 톰백: Cu+Zn -황동 로엑스: Al-Si합금에 Cu, Mg, N -주조용 알루미늄 합금 Y합금 - Al-Cu-Ni-Mg 두랄루민 - Al-Cu-Mg-Mn 톰백(tombac) : Zn 8~20%의 저아연 합금으로 전연성이 좋고 색이 금과 같으므로 모조금, 장식용, 전기용 벨브 등에 사용 * 내식용 알루미늄 합금 - 하이드로날륨(Al - Mg) - 알민(Al - Mn) - 알드리(Al - Mg - Si) *내열용 알루미늄 합금 - Y 합금: Al - Cu(4%) - Ni(2%) - Mg(1.5%) - 로엑스(Lo - Ex): Al - Si - Cu - Mg - Ni - 라우탈(lautal): Al - Cu - Si

공구강은 모제를 깎아야 하는데, 모제를 깎다보면 열이 발생해 서 고온에서의 강도가 강해야한다. 그래서 2번 <절삭공구의 구비 조건> * 가공재료보다 경도가 클 것 * 마찰계수가 적을 것 * 고온에서 경도가 감소되지 않을 것 * 인성과 내마모성이 클 것 * 공구의 제작이 용이하고, 가격이 저렴할 것 * 내용착성, 내산화성, 내확산성 등 화학적으로 안정성이 클 것

18=w 4=cr 1=v따라서 텅스웰은 18인 3번 고속도 공구강 강재의 표준형18(W)-4(Cr)-1(V)

담금질 : 강도와 경도 증가 뜨임 : 담금질로 인한 취성을 감소시키고 인성증가 풀림: 강의 조직 개선 및 재질의 연화 불림 : 결정조직의 균일화, 내부응력 제거

서멧(Cermet) 금속과 세라믹스의 합성어로, ceramics와 metals의 머리글자 세 자씩을 연결해서 만든 명칭. 내열재료의 일종으로 니켈, 코발트, 크롬, 알루미늄 등의 금속과 알루미나, 마그네시아, 지르코늄, 티타늄, 카바이드 등의 내화재 분말을 혼합 소결한 것이다.

마우러의 조직도 금속 주철의 조식을 탄소와 규소의 함유량에 따라서 분류한 조 직도 탄소와 규소 및 냉각속도에 따른 주철의 조직을 그래프로 나타 낸다.

이의 간섭을 막는 법

시험 후 늘어난 길이 22 연신율 =____________________ =_______ X 100 = 20 표점거리 110

리드=피치×줄수

머리 부분에 고리가 달린 볼트이다..주로 기계 설비 등 큰 중량 물을 크레인으로 들어 올리거나 이동할 때 사용하는 걸기용 용 구이다..아이볼트를 사용 할 때는 샤클이라고 불리는 용구를 사 용하여 와이어로프를 아이볼트와 연결한다. <너트의 풀림 방지법> * 스프링 와셔, 이붙이 와셔, 갈퀴붙이 와셔, 혀붙이 와셔 등이 있다. * 로크 너트의 의한 방법 * 고정핀이나 분할핀을 이용하는 방법 * 플라스틱 플러그에 의한 방법

동력=토크*각속도 1kw=1kN m/s 30000n m/s=토크*2*파이*회전수/60 토크=30000*60/(2*파이*200) 토크=1433.12N m/s 기본적으로 kw의 토크계산식은 97400*(kw값)/회전수, 그리고 이것의 단위는 kg*cm 하지만 문제는 N*m를 구하라고 하므로 계산식에 대입해서 나온 값에 1kg=9.8N, 1m=100cm를 적용하여 계산하게 되면 답은 4 번

래칫 휠 : 휠의 주위에 특별한 형태의 이를 갖고 이것에 스토퍼 를 물려, 축의 역회전을 막기도 하고, 간헐적으로 축을 회전시키 기도 하는 톱니바퀴.(출처 : 네이버 도해기계용어사전)

반대방향이 아니라 정방향으로 회전합니다. 풀리가 반대방향으로 회전하는 방식은 크로스 벨트 방식입니다.

새들키(안장키) - 말안장처럼 축과 키 사이의 마찰력으로 만 회 전력전달

결합도에 따른 경도의 선정 기준 -결합도가 높은 숫돌(단단한 숫돌)

연동척의 조의 개수 3개 단동척의 조의 개수 4개입니다. 암기방법 : 단독으로 움직인다 = 단독 동작 = 단동

선반의 부속장치 에이프런 새들 공구대 밀링 부속 장치 * 밀링 바이스, 분할대. 회전 테이블, 슬로팅 장치, 래크 장치 등 * 선반의 왕복대 구성으로 에이프런이 있다(자동이송장치가 장 착).

슬로터 : 밀링머신의 회전운동에서 직선운동으로 바꾸는 것 드릴링 머신 : 드릴링, 리밍, 보링, 태핑, 스폿페이싱, 카운터싱 킹, 카운터보링

면판(face plate) - 척으로 고정할 수 없는 대형공작물이나 복잡한 형상의 공작물 에 적용 - 플랜지식, 캠록식, 나사식, 테이퍼키식이 있음.

마찰을 줄이기 위해서는 절삭날에 여유각을줘야함 드릴 가공할 때, 가공물과 접촉에 의한 마찰을 줄이기 위해 절 삭날 면에 주는 여유각이다.

직경이 0.1mm미만일 경우 보통 텅스텐몰리브덴 재질을 사용하 고 0.1mm 이상일 경우 황동재질을 사용한다

세라믹:무기질의 비금속재료를 고온에서 소결한 것으로 1,200℃ 의 절삭열에도 경도 변화가 없다..초경합금에 비하여 충격 강도 가 낮으므로 거친 가공물의 절삭에는 적당하지않음 세라믹 = 돌 혹은 도자기. 라는 이미지를 가지고 있다면 쉽게 맞출 수 있는 문제입니다.

브로칭머신:공작물의 외경 또는 내면 등을 어떤 필요한 형상으 로 가공할 때, 많은 절삭날을 갖고 있는 공구를 1회 통과시켜 가공하는 공작기계 일정한 단면 모양을 가진 가늘고 긴 공구에 많은 날을 가진 브 로치(broach)라는 절삭 공구를 사용하여 가공물의 내면이나 외 경에 필요한 형상의 부품을 가공하는 절삭 방법을 '브로칭 (broaching)'이라고 한다.

진직도,진원도,평면도는 모양공차 이고 경사도는 자세공차 입니다 정답 3번 경사도 = 자세공차 입니다. 단독형체 = 모양공차 관련형체 = 자세공차,위치공차,흔들림공차

-값과 +값사이를 나타냅니다. -0.02 ~ +0.03

1.인접 부분 참고 표시 -가상선 2.공구, 지그 등의 위치 -가상선 3.가공 전 또는 가공 후의 모양 -가상선 4.회전 단면도를 도형 내에 그릴 때의 외형선 -가는선

축기준식이기때문에 정답 4번 맞습니다 축이 기준이되기때문에 대문자인 구멍이 뒤에오고 기준인 축이 앞에오는것이죠 오류가 아닙니다 함정문제죠. 축 기준식이기에 축인 소문자 h6이 앞에 오는 것은 맞습니다. 그리고 구멍의 IT공차가 A~G까지는 헐거운 공차가 적용되고, H~N의경우 중간, 그리고 P 이상은 억지 끼워 맞춤공차로 적용 됩니다..때문에 답이 4번입니다. * H7/g6 : 구멍 기준식 헐거운 끼워맞춤 * h6/P6:축 기준식 억지 끼워맞춤 * h6/F6: 축 기준식 헐거운 끼워맞춤 ★ 구멍 기준: 대문자 축 기준: 소문자 2번의 정면도 왼쪽 파인 부분이 우측면도에서 표시가 되어있지 않습니다. 왼쪽 파인부분도 경사로 깍여나간 것일 수 있습니다..그러나 정 답이 2번인 이유는 정면도와 평면도 왼쪽이 어떤모양인지 알 수 없기 때문에 좌측면도도 추가해주어야 합니다..3각법 표시법은 맞으나 좌측면도로 부가 설명을 해주어야 하는데 없으니 답은 2 번입니다. 2번이 틀린이유는 평면도 좌측에 ㅁ모양 위에 세로선이 한개가 더 있습니다..그걸 나타내기위한 도면이 부족합니다. 2번 우측면도에 숨은선이 없어서 틀립니다

회전단면선은 투상도 안에 그릴때 -가는선 회전단면선은 밖에 그릴때 -굵은선 회전단면선은 파단하여 사이에 그릴때 -굵은선

한 도면에서라도 확대도를 그릴 수 있으므로 반드시 한 가지 척 도만 사용해야 하는 것은 아님. 같은 도면에서 서로 다른 척도를 사용한 경우에는 해당 그림 부 근에 적용한 척도를 표시한다. 위에서 보면 팔각형 형태에 사방의 짧은 선분에 이등변 삼각형 이 접해있는 형태로 그려지게 됩니다.

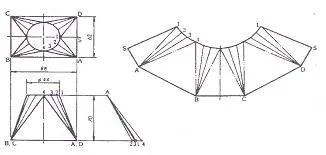

-전개법

치수는 되도록 중복해서 중복기입하지 않는다 치수는 되도록 주투상도에 집중해서 기입하고, 치수의 중복은 피한다.

거칠기 값이 작을수록 표면이 가장 매끄럽습니다. 제도 주서 작성해보신 분은 아시겠지만 표면거칠기 기호가 x,y,z 로 갈수록 정밀해지는데 표면거칠기 숫자도 x y z로 갈수록 적어집니다.

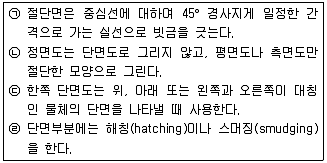

㉡단면도를 나타낼 때 부품의 내부 형상이 잘 표현될 수 있도록 정면도, 평면도, 측면도를 적절히 선택하여 단면을 나타낸다.

구멍의 치수가 축의 치수보다 작다고 했으니 구멍치수<축의치수 가 되므로 죔쇄가 된다. * 틈새: 구멍의 크기가 축의 크기보다 클 때 * 죔새: 구멍의 크기가 축의 크기보다 작을 때

ss:일반구조용 압연강재

보조 투상도는 투상할 면의 일부를 국부처럼 보이게 투상한 것 입니다. 회전 투상도가 아닌 이유는 회전 투상도는 전체를 투상하며 경 사진 부분만 회전하여 보여주기 때문입니다. 2번은 제3각법

호닝가공은 GH입니다.

평행도는 '자세공차' 모양공차: 진직도 공차, 평면도', 진원도', 원통도', 선의 윤곽도', 면의 윤곽도'. 자세공차: 평행도', 직각도', 경사도'. 위치공차: 위치도', 동축도/동심도', 대칭도'. V형 맞대기 용접을 나타내는 기호인 "V"가 실선 위에 있으므로 이는 화살표 쪽에서 용접하라는 의미이다..그러나 용접물은 반대 쪽에서 V형상으로 용접되어 있으므로, 기호로는 점선 위에 위치 시켜야 한다..따라서 정답은 3번이 된다.

6208 ZZ에서 뒷자리에서 두자리 08이 안지름 번호이며, 00=10, 01=12, 02=15, 03=17, 04부터는 곱하기 5를 합니다. 08 = 8*5=40 정답은 40입니다.

테이퍼 수나사 : R, 암나사 :RC, M:미터 보통 나사 TR:미터 사 다리꼴 나사 S:미니어처 나사

KS B 0002(기어 제도) - 투상도에는 주로 기어 소재를 제작하는데 필요한 치수를 기입 하고, 요목표에는 이의 절삭, 조립, 검사 등에 필요한 사항을 기 입한다. - 재료, 열처리, 경도 등에 관한 사항은 요목표의 비고란 또는 도면에 적절히 기입한다. - 이끝원은 굵은 실선으로 그린다. - 피치원은 가는 1점 쇄선으로 그린다. - 이뿌리원은 가는 실선으로 그린다..단, 정면도를 단면도로 도 시할 때에는 이뿌리원을 굵은 실선으로 그린다..베벨 기어 및 웜 휠의 측면도에서는 이뿌리원을 그리지 않는다. - 헬리컬 기어, 나사 기어, 웜 등에서 잇줄 방향은 3개의 가는 실선으로 그린다..단, 헬리컬 기어의 정면도를 단면도로 도시할 때에는 잇줄 방향을 3개의 가는 2점 쇄선으로 그린다. - 맞물려 회전하는 한 쌍의 기어에서 정면도를 단면도로 도시할 때에는 한 쪽 기어의 이끝원은 파선으로 그린다. 헬리컬 기어의 제도에서 측면도는 스퍼 기어와 같으나 정면도에 서는 반드시 이의 비틀림 방향(잇줄 방향)을 '3개의 가는 실선' 을 이용하여 도시한다.

암은 복잡하여 절단하여 그리지 않습니다.

평행키 경사키 반달키 나사용구멍없음->P 머리없음->T 둥근바닥->WA 나사용구멍있음->PS 머리있음->TG 납작바닥->WB

*아이 볼트 - 나사의 머리부를 고리 모양으로 만들어 체인 또는 훅 등을 걸 때에 사용 *나비 볼트 - 하중이 많이 받는 용도로는 사용하기 힘들다..손 으로 쉽게 돌릴 수 있도록 한 볼트 *기초 볼트 - 나사부 반대쪽은 구부린 모양으로 콘크리트에 고 정하고, 나사부분은 일정한 높이로 밖으로 돌출시켜 너트를 걸 어서 각종 기계류 및 기계 구조물 등을 설치 고정하는데 주로 사용 *육각 구멍붙이 볼트 - 볼트의 머리가 밖으로 나오지 않아야 하 는곳에 사용

래크는 모양을 아시는 분은 아시겠지만 기어모양이 1자로 되있 습니다. (주로 카메라 지지대보면 카메라 높이 조절하는 그 기어입니다) 그러다보니 지름 이 생길수없이 1자로 쭉 되어있기때문에 피치 원지름이 무한대입니다. 래크(rack):원통기어의 피치원 반경이 무한대인 것을 래크라 하 고, 피니언의 회전에 대하여 직선운동을 한다.

체크 밸브: 유체를 한방향으로만 흐르게 하는 것 안전 밸브: 압력 조절 기능 2번은 45도 모떼기를 나타내는 치수 보조기호이며 2-45도로는 나타내지 않아서 틀린겁니다 모따기 각도가 45˚일 때 '모따기 길이 치수 × 45˚' 또는 'C' 기 호 다음에 모따기 길이 치수를 기입한다.

4번. 모두 오른쪽이 맞습니다. 그림에서 단서가 없는 코일 스프링이나 벌류트 스프링은 모두 오른쪽으로 감은 것으로 나타낸다..왼쪽으로 감은 경우에는 "감 김 방향 왼쪽"이라고 표시한다.

극 좌표계와 직교 좌표계는 2차원에서 점을 정의할 수 있고 원 통 좌표계는 3차원에서 점을 정의할 수 있다..회전 좌표계는 시 간과 함께 좌표축의 방향이 변하여 점을 정의할 수 없다.

bit→byte→word로 단위가 변하기 때문에 bit가 최소단위가 됩니 다..4번은 데이터 기억할 때의 최소단위가 아닙니다. Bit → Nibble → Byte → Word(Half, Full, Double) → Field → Record → Block → File → Database → Databank

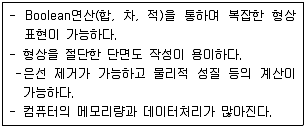

1.서피스 - 면 표면 2.솔리드- 부피 체적 4.와이어 - 선으로 뼈대만.. <솔리드 모델링>

디지타이저는 입력장치입니다. 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
