전산응용기계제도기능사 2013년 4회 기출문제

2013-10-12 시행 · 54문항

이 회차 문제 풀기 →
1번
다음 중 로크웰경도를 표시하는 기호는?
  1. ① HBS
  2. ② HS
  3. ③ HV
  4. ④ HRC
정답 확인

정답 ④

2번
형상기억합금의 종류에 해당되지 않는 것은?
  1. ① 니켈-티타늄계 합금
  2. ② 구리-알루미늄-니켈계 합금
  3. ③ 니켈-티타늄-구리계 합금
  4. ④ 니켈-크롬-철계 합금
정답 확인

정답 ④

3번
열가소성 수지가 아닌 재료는?
  1. ① 멜라민 수지
  2. ② 초산비닐 수지
  3. ③ 폴리에틸렌 수지
  4. ④ 폴리염화비닐 수지
정답 확인

정답 ①

4번
베릴륨 청동 합금에 대한 설명으로 옳지 않는 것은?
  1. ① 구리에 2~3%의 Be를 첨가한 석출경화성 합금이다.
  2. ② 피로한도, 내열성, 내식성이 우수하다.
  3. ③ 베어링, 고급 스프링 재료에 이용된다.
  4. ④ 가공이 쉽게 되고 가격이 싸다.
정답 확인

정답 ④

5번
주철의 성장 원인 중 틀린 것은?
  1. ① 펄라이트 조직 중의 Fe3C 분해에 따른 흑연화
  2. ② 페라이트 조직 중의 Si의 산화
  3. ③ A1 변태의 반복과정중에서 오는 체적변화에 기인되는 미 세한 균열의 발생
  4. ④ 흡수된 가스의 팽창에 따른 부피의 감소
정답 확인

정답 ④

6번
Al-Cu-Mg-Mn의 합금으로 시효경과 처리한 대표적인 알루미 늄 합금은?
  1. ① 두랄루민
  2. ② Y-합금
  3. ③ 코비탈륨
  4. ④ 로우엑스 합금
정답 확인

정답 ①

7번
다이캐스팅용 합금의 성질로서 우선적으로 요구되는 것은?
  1. ① 유동성
  2. ② 절삭성
  3. ③ 내산성
  4. ④ 내식성
정답 확인

정답 ①

8번
스프링에서 스프링 상수(k) 값의 단위로 옳은 것은?
  1. ① N
  2. ② N/㎜
  3. ③ N/㎟
  4. ④ ㎜
정답 확인

정답 ②

9번
다음 ISO 규격 나사 중에서 미터 보통 나사를 기호로 나타내 는 것은?
  1. ① Tr
  2. ② R
  3. ③ M
  4. ④ S
정답 확인

정답 ③

10번
분할핀에 관한 설명이 아닌 것은?
  1. ① 테이퍼 핀의 일종이다.
  2. ② 너트의 풀림을 방지하는데 사용된다.
  3. ③ 핀 한쪽 끝이 두 갈래로 되어 있다.
  4. ④ 축에 끼워진 부품의 빠짐을 방지하는데 사용된다.
정답 확인

정답 ①

11번
하중 3000N이 작용할 때, 정사각형 단면에 응력 30 N/cm2이 발생했다면 정사각형 단면 한 변의 길이는 몇 ㎜ 인가?
  1. ① 10
  2. ② 22
  3. ③ 100
  4. ④ 200
정답 확인

정답 ③

12번
축이음 설계시 고려사항으로 틀린 것은?
  1. ① 충분한 강도가 있을 것
  2. ② 진동에 강할 것
  3. ③ 비틀림각의 제한을 받지 않을 것
  4. ④ 부식에 강할 것
정답 확인

정답 ③

13번
모듈이 m인 표준 스퍼기어(미터식)에서 총 이 높이는?
  1. ① 1.25m
  2. ② 1.5708m
  3. ③ 2.25m
  4. ④ 3.2504m
정답 확인

정답 ③

14번
레디얼 볼 베어링 번호 6200의 안지름은?
  1. ① 10 ㎜
  2. ② 12 ㎜
  3. ③ 15 ㎜
  4. ④ 17 ㎜
정답 확인

정답 ①

15번
3줄 나사, 피치가 4㎜ 인 수나사를 1/10 회전시키면 축 방 향으로 이동하는 거리는 몇 ㎜ 인가?
  1. ① 0.1
  2. ② 0.4
  3. ③ 0.6
  4. ④ 1.2
정답 확인

정답 ④

16번
드릴링 머신 1대에 여러 개의 스핀들을 설치하고 1개의 구 동축으로 유니버셜 조인트를 이용하여 여러 개의 드릴을 동 시에 구동시키는 드릴링 머신은?
  1. ① 직접 드릴링 머신
  2. ② 레이디얼 드릴링 머신
  3. ③ 다축 드릴링 머신
  4. ④ 다두 드릴링 머신
정답 확인

정답 ③

17번
마이크로미터의 구조에서 부품에 속하지 않는 것은?
  1. ① 앤빌
  2. ② 스핀들
  3. ③ 슬리브
  4. ④ 스크라이버
정답 확인

정답 ④

18번
밀링 머신에서 직접 분할법으로 8등분을 하고자 한다. 직접 분한판에서 몇 구멍씩 이동시키면 되는가?
  1. ① 3구멍
  2. ② 5구멍
  3. ③ 8구멍
  4. ④ 12구멍
정답 확인

정답 ①

19번
연삭 숫돌의 구성 3요소가 아닌 것은?
  1. ① 입자
  2. ② 결합제
  3. ③ 절삭유
  4. ④ 기공
정답 확인

정답 ③

20번
바이트의 인선과 자루가 같은 재질로 구성된 바이트는?
  1. ① 단체 바이트
  2. ② 클램프 바이트
  3. ③ 팁 바이트
  4. ④ 인서트 바이트
정답 확인

정답 ①

21번
금속으로 만든 작은 덩어리를 가공물 표면에 투사하여 피로 강도를 증가시키기 위한 냉간 가공법은?
  1. ① 숏 피닝
  2. ② 액체호닝
  3. ③ 수퍼피니싱
  4. ④ 버핑
정답 확인

정답 ①

22번
내면 연삭 작업 시 가공물은 고정시키고 연삭숫돌이 회전운 동 및 공전운동을 동시에 진행하는 연삭방법은?
  1. ① 유성형
  2. ② 보통형
  3. ③ 센터리스형
  4. ④ 만능형
정답 확인

정답 ①

23번
선반으로 기어절삭용 밀링커터를 제작하려고 할 때 전면 여 유각을 가공하기에 가장 적합한 작업은?
  1. ① 모방절삭(copying) 작업
  2. ② 릴리빙(relieving) 작업
  3. ③ 널링(knurling) 작업
  4. ④ 터렛(turret) 작업
정답 확인

정답 ②

24번
공구와 가공물의 상대운동이 웜과 웜기어의 관계로 기어를 절삭할 수 있는 공작기계는?
  1. ① 펠로스 기어 셰이퍼
  2. ② 마그 기어 셰이퍼
  3. ③ 라이네케르 베벨기어 셰이퍼
  4. ④ 기어 호빙 머신
정답 확인

정답 ④

25번
여러가지 종류의 공작기계에서 할 수 있는 가공을 1대의 기 계에서 가능하도록 만든 것은?
  1. ① 단능 공작기계
  2. ② 만능 공작기계
  3. ③ 전용 공작기계
  4. ④ 표준 공작기계
정답 확인

정답 ②

26번
모양에 따른 선의 종류에 대한 설명으로 틀린 것은?
  1. ① 실선 : 연속적으로 이어진 선
  2. ② 파선 : 짧은 선을 일정한 간격으로 나열한 선
  3. ③ 1점 쇄선 : 길고 짧은 2종류의 선을 번갈아 나열한 선
  4. ④ 2점 쇄선 : 긴선 2개와 짧은 선 2개를 번갈아 나열한 선
정답 확인

정답 ④

28번
다음 중 구상흑연 주철품 재질 기호는?
  1. ① SC 410
  2. ② GC 300
  3. ③ GCD 400 - 18
  4. ④ SF 490 A
정답 확인

정답 ③

29번
다음 중 치수기입의 원칙 설명으로 틀린 것은?
  1. ① 설계자의 특별한 요구사항을 치수와 함께 기입할 수 있 다.
  2. ② 도면에 나타내는 치수는 특별히 명시하지 않는 한 도시 한 대상물의 마무리 치수를 표시한다.
  3. ③ 치수는 되도록이면 정면도, 측면도, 평면도에 분산하여 기입한다.
  4. ④ 치수는 되도록이면 계산할 필요가 없도록 기입하고 중복 되지 않게 기입한다.
정답 확인

정답 ③

30번
그림과 같은 단면도(빗금친 부분)을 무엇이라 하는가?
  1. ① 회전 도시 단면도
  2. ② 부분 단면도
  3. ③ 온 단면도
  4. ④ 한쪽 단면도
정답 확인

정답 ①

31번
반복도형의 피치를 잡은 기준이 되는 선은?
  1. ① 가는 실선
  2. ② 가는 파선
  3. ③ 가는 1점 쇄선
  4. ④ 가는 2점 쇄선
정답 확인

정답 ③

32번
투상도의 표시 방법에서 보조 투상도에 관한 설명으로 옳은 것은?
  1. ① 복잡한 물체를 절단하여 나타낸 투상도
  2. ② 경사면부가 있는 물체의 경사면과 맞서는 위치에 그린 투상도
  3. ③ 특정 부분의 도형이 작아서 그 부분만을 확대하여 그린 투상도
  4. ④ 물체의 홈, 구멍 등 특정 부위만 도시한 투상도
정답 확인

정답 ②

33번
다음의 내용과 가장 관련이 있는 가공에 의한 커터의 줄무 늬 방향 기호는?
전산응용기계제도기능사 2013년 4회 33번 문제 그림
  1. ① ⊥
  2. ② X
  3. ③ M
  4. ④ R
정답 확인

정답 ④

38번
표제란에 기입할 사항으로 거리가 먼 것은?
  1. ① 도면 번호
  2. ② 도면 명칭
  3. ③ 부품기호
  4. ④ 투상법
정답 확인

정답 ③

39번
도면에 나타난 그림의 크기가 치수와 비례하지 않을 때 표 시하는 방법 중 틀린 것은?
  1. ① 치수 아래쪽에 굵은 실선을 긋는다.
  2. ② "비례하지 않음"으로 표시한다.
  3. ③ NS로 기입한다.
  4. ④ 치수를 ( ) 안에 넣는다.
정답 확인

정답 ④

40번

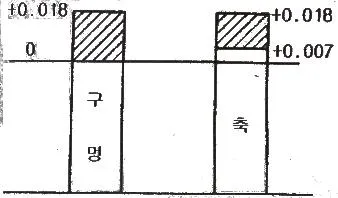

다음 그림을 15H7-m6의 구멍과 축에 중간 끼워 맞춤을 나 타낸 것으로 최대 죔새를 A, 최대 틈새를 B라 할 때 옳은 것은?
전산응용기계제도기능사 2013년 4회 40번 문제 그림
  1. ① A=0.018, B=0.011
  2. ② A=0.011, B=0.018
  3. ③ A=0.018, B=0.025
  4. ④ A=0.011, B=0.025
정답 확인

정답 ①

41번
단면의 표시와 단면도의 해칭에 관한 설명 중 틀린 것은?
  1. ① 일반적으로 단면부의 해칭은 생략하여 도시하고 특별한 경우는 예외로 한다.
  2. ② 인접한 부품의 단면은 해칭의 각도 또는 간격을 달리하 여 구별할 수 있다.
  3. ③ 해칭하는 부분에 글자 등을 기입하는 경우, 해칭을 중단 할 수 있다.
  4. ④ 해칭선의 각도는 일반적으로 주된 중심선에 대하여 45° 로 하여 가는 실선으로 등간격으로 그린다.
정답 확인

정답 ①

42번
제1각법과 제3각법의 설명 중 틀린 것은?
  1. ① 제1각법은 물체를 1상한에 놓고 정투상법으로 나타낸 것 이다.
  2. ② 제1각법은 눈→투상면→물체의 순서로 나타낸다.
  3. ③ 제3각법은 물체를 3상한에 놓고 정투상법으로 나타낸 것 이다.
  4. ④ 한 도면에 제1각법과 제3각법을 같이 사용해서는 안된 다.
정답 확인

정답 ②

43번
기하 공차의 기호와 공차의 명칭이 서로 맞는 것은?
  1. ① - : 진직도 공차
  2. ② ◎ : 위치도 공차
  3. ③ ○ : 원통도 공차
  4. ④ ∠ : 동심도 공차
정답 확인

정답 ①

44번
IT공차 등급에 대한 설명 중 틀린 것은?
  1. ① 공차등급은 IT기호 뒤에 등급을 표시하는 숫자를 붙여 사용한다.
  2. ② 공차역의 위치에 사용하는 알파벳은 모든 알파벳을 사용 할 수 있다.
  3. ③ 공차역의 위치는 구멍인 경우 알파벳 대문자, 축인 경우 알파벳 소문자를 사용한다.
  4. ④ 공차등급은 IT01부터 IT18까지 20등급으로 구분한다.
정답 확인

정답 ②

45번
컴퓨터 도면관리 시스템의 일반적인 장점을 잘못 설명한 것 은?
  1. ① 여러가지 도면 및 파일의 통합관리체계를 구축 가능하 다.
  2. ② 반영구적인 저장 매체로 유실 및 훼손의 염려가 없다.
  3. ③ 도면의 질과 정확도를 향상시킬수 있다.
  4. ④ 정전 시에도 도면 검색 및 작업을 할 수 있다.
정답 확인

정답 ④

46번
일반적으로 스퍼 기어의 요목표에 기입하는 사항이 아닌 것 은?
  1. ① 치형
  2. ② 잇수
  3. ③ 피치원 지름
  4. ④ 비틀림 각
정답 확인

정답 ④

47번
볼 베어링 6203 ZZ에서 ZZ는 무엇을 나타내는가?
  1. ① 실드 기호
  2. ② 내부 틈새 기호
  3. ③ 등급 기호
  4. ④ 안지름 기호
정답 확인

정답 ①

49번
나사용 구멍이 없고 양쪽 둥근 형 평행 키의 호칭으로 옳은 것은?
  1. ① P-A 25 x 90
  2. ② TG 20 x 12 x 70
  3. ③ WA 23 x 16
  4. ④ T-C 22 x 12 x 60
정답 확인

정답 ①

50번
다음 중 축의 도시방법에 대한 설명으로 틀린 것은?
  1. ① 축은 길이 방향으로 절단하여 단면 도시하지 않는다.
  2. ② 긴 축은 중간 부분을 생략해서 그릴 수 있다.
  3. ③ 축에 널링을 도시할 때 빗줄인 경우는 축선에 대하여 45°로 엇갈리게 그린다.
  4. ④ 축은 일반적으로 중심선을 수평 방향으로 놓고 그린다.
정답 확인

정답 ③

51번
기어의 제도방법 중 틀린 것은?
  1. ① 축 방향에서 본 이끝원은 굵은 실선으로 표시한다.
  2. ② 축 방향에서 본 피치원은 가는 1점 쇄선으로 표시한다.
  3. ③ 서로 물려 있는 한 쌍의 기어에서 맞물림부의 이끝원은 가는 실선으로 표시한다.
  4. ④ 베벨 기어 및 웜 휠의 축 방향에서 본 그림에서 이뿌리 원은 생략하는 것이 보통이다.
정답 확인

정답 ③

52번
벨트 풀리의 도시방법 설명으로 틀린 것은?
  1. ① 모양이 대칭형인 벨트 풀리는 그 일부분만을 도시할 수 있다.
  2. ② 암은 길이 방향으로 절단하여 그 단면을 도시할 수 있 다.
  3. ③ 암은 단면형은 도형의 안이나 밖에 회전 단면을 도시할 수 있다.
  4. ④ 벨트 풀리의 홈 부분 치수는 해당하는 형별, 호칭지름에 따라 결정된다.
정답 확인

정답 ②

53번
좌 2줄 M50x3-6H는 나사 표시방법의 보기이다. 리드는 몇 ㎜인가?
  1. ① 3
  2. ② 6
  3. ③ 9
  4. ④ 12
정답 확인

정답 ②

54번
다음은 단속필릿 용접부의 주요 치수를 나타낸 기호이다. 기호에 대한 설명으로 틀린 것은?
전산응용기계제도기능사 2013년 4회 54번 문제 그림
  1. ① a : 목 두께
  2. ② n : 용접부의 개수
  3. ③ l : 목 길이
  4. ④ e : 인접한 용접부간의 간격
정답 확인

정답 ③

55번
스프링 제도에 대한 설명으로 맞는 것은?
  1. ① 오른쪽 감기로 도시할 때는 "감긴 방향 오른쪽" 이라고 반드시 명시해야 한다.
  2. ② 하중이 걸린 상태에서 그리는 것을 원칙으로 한다.
  3. ③ 하중과 높이 및 처짐과의 관계는 선도 또는 요목표에 나 타낸다.
  4. ④ 스프링의 종류와 모양만을 도시할 때에는 재료의 중심 선만을 가는 실선으로 그린다.
정답 확인

정답 ③

56번
다음 중 육각볼트의 호칭이다. ❸이 의미하는 것은?
전산응용기계제도기능사 2013년 4회 56번 문제 그림
  1. ① 강도
  2. ② 부품등급
  3. ③ 종류
  4. ④ 규격번호
정답 확인

정답 ②

57번
3차원 물체의 외부 형상뿐만 아니라 중량, 무게중심, 관성모 멘트 등의 물리적 성질도 제공할 수 있는 형상 모델링은?
  1. ① 와이어 프레임 모델링
  2. ② 서피스 모델링
  3. ③ 솔리드 모델링
  4. ④ 곡면 모델링
정답 확인

정답 ③

58번
중앙처리장치(CPU)와 주기억장치 사이에서 원활한 정보의 교환을 위하여 주기억장치의 정보를 일시적으로 저장하는 고속 기억장치는?
  1. ① floopy disk
  2. ② CD-ROM
  3. ③ cache memory
  4. ④ coprocessor
정답 확인

정답 ③

59번

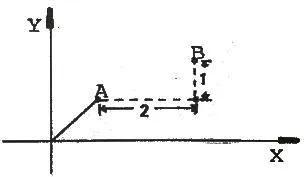

그림과 같이 위치를 알 수 없는 점 A에서 점 B로 이동하려 고 한다. 어느 좌표계를 사용해야 하는가?
전산응용기계제도기능사 2013년 4회 59번 문제 그림
  1. ① 상대 좌표
  2. ② 절대 좌표
  3. ③ 절대 극 좌표
  4. ④ 원통 좌표
정답 확인

정답 ①

60번
CAD 시스템의 입력장치에 해당하지 않는 것은?
  1. ① 키보드(keyboard)
  2. ② 마우스(mouse)
  3. ③ 디스플레이(display)
  4. ④ 라이트 펜(light pen) 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
