9급 지방직 공무원 토목설계 2020년 1회 기출문제

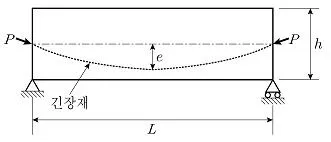

그림과 같이 높이(h)가 800mm이고, 길이(L)가 20m인 PSC 단순보에서, 긴장력(P) 8,000kN을 작용시켰을 때, 긴장력에 의한 등가등분포 상향력 U[kN/m]는? (단, 중앙부 편심(e) 300mm, 양 단부 편심(e) 0mm로 2차 포물선으로 긴장재가 배치되어 있으며, 자중 및 긴장력 손실은 무시한다)

포스트텐션에 의한 프리스트레스를 도입할 때 발생 가능한 즉시 손실의 원인만을 모두 고르면?

편심이 없는 중심 축하중만을 받는 I형 단면을 가진 강재 기 둥 설계에 대한 설명으로 옳지 않은 것은? (단, 자중 및 국부 좌굴은 고려하지 않는다)

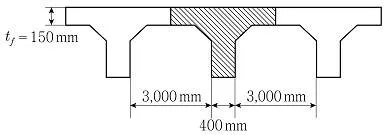

그림과 같이 슬래브와 보를 일체로 타설한 경간이 20m인 단 순지지된 철근콘크리트 보가 있다. 빗금친 T형 단면에 대한 내용으로 옳은 것은? (단, 콘크리트구조 해석과 설계 원칙 (KDS 14 20 10: 2016)을 따른다)

단면이 두꺼운 매스콘크리트 교량 확대기초 시공 시 온도균 열의 방지나 제어를 위해 고려하는 방안으로 적절하지 않은 것은?

암거와 라멘 구조물의 설계에 대한 설명으로 옳은 것은?

휨모멘트와 축력을 받는 철근콘크리트 부재의 설계를 위한 일반 가정으로 옳지 않은 것은? (단, 콘크리트구조 휨 및 압 축 설계기준(KDS 14 20 20: 2016)을 따른다)

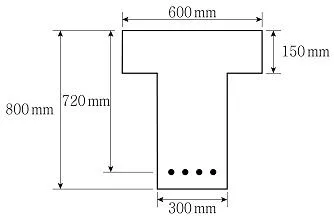

그림과 같은 단면을 가진 T형보에 정모멘트가 작용할 때 극 한상태에서의 등가직사각형 응력블록의 깊이 a가 200mm라 면 콘크리트에 작용하는 압축력의 크기[kN]는? (단, fck＝ 24MPa, fy＝400MPa이며, 콘크리트구조 휨 및 압축 설계기 준(KDS 14 20 20: 2016)을 따른다)

전단철근이 부담해야 할 전단력 Vs＝500kN일 때, 전단철근 (수직스터럽)의 간격 s를 240mm로 하면 직사각형 단면에서 필요한 최소 유효깊이 d[mm]는? (단, 보통중량콘크리트이 며 fck＝36MPa, fy＝400MPa, b＝400mm, 전단철근의 면적 Av＝500mm2이고, 콘크리트구조 전단 및 비틀림 설계기준 (KDS 14 20 22: 2016)을 따른다. 또한, 전단철근 최대간격 기준을 만족한다.)

그림과 같이 중립축으로부터 편심거리 e만큼 떨어진 지점에 긴장력 P를 작용시킨 프리스트레스트 콘크리트(PSC) 보의 중앙 단면에서의 응력 분포로 적절한 것은? (단, PSC 보의 프리스트레스만을 고려하고 자중은 무시하며, (＋)는 압축응 력, (－)는 인장응력으로 정의한다. 단면은 직사각형이며, 이 외 다른 조건은 고려하지 않는다)

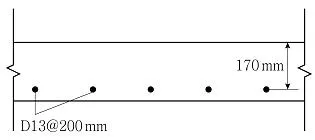

그림과 같이 1방향 슬래브 단면에 주철근으로 D13 철근을 200mm 간격으로 보강하여 휨설계를 하고자 할 때, 등가직 사각형 응력블록의 깊이 a[mm]는? (단, D13 철근 하나의 공칭단면적은 126mm2로 하고, 유효깊이 d＝170mm, fck＝ 21MPa, fy＝340MPa이며, 콘크리트구조 휨 및 압축 설계기 준(KDS 14 20 20: 2016)을 따른다)

철근콘크리트 구조물에서 부착 철근의 중심 간격이 5(cc+db/2)이하인 경우, 설계 균열폭을 감소시킬 수 있는 방 법으로 옳지 않은 것은? (단, cc는 최외단 인장철근의 최소 피복두께, db는 철근 공칭지름을 의미하며, 콘크리트구조 사 용성 설계기준(KDS 14 20 30: 2016)을 따른다)

휨부재에서 fck＝25MPa, fy＝500MPa일 때 인장 이형철근 (D25)의 겹침이음 길이[mm]는? (단, 콘크리트구조 정착 및 이음 설계기준(KDS 14 20 52: 2016)을 따르며, λ＝1.0, db ＝25mm, 배근 철근량/소요 철근량＝1.5로 한다)

폭이 400mm, 높이가 400mm인 철근콘크리트 보에 대해 비 틀림의 영향을 무시할 수 없는 계수 비틀림모멘트의 최솟값 [kNㆍm]은? (단, fck＝36MPa인 보통중량콘크리트 보이며, 콘크리트구조 전단 및 비틀림 설계기준(KDS 14 20 22: 2016)을 따르고, 비틀림모멘트만을 고려한다)

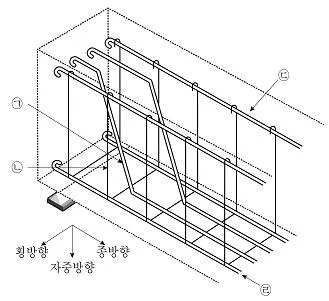

그림은 철근콘크리트 단순보에서 철근 배근을 표현한 것이 다. 자중의 영향만을 고려할 때 전단철근과 지간 중앙에서 의 압축철근을 바르게 연결한 것은? (단, 왼쪽 하단에 지점 으로 지지되어 있다) (순서대로 전단철근, 압축철근)

그림과 같은 동일 재질의 강재로 만들㎣어진 직사각형 단면 에 대해 x-x축에 대한 소성단면계수[×106]는? (단, 좌굴은 고려하지 않는다)

토목 철근콘크리트 구조물의 설계 방법에 대한 설명으로 옳 지 않은 것은?
