9급 지방직 공무원 토목설계 2016년 1회 기출문제

프리텐션 방식의 PSC보에서 발생되는 응력손실로 옳지 않은 것은?

콘크리트의 크리프에 대한 설명으로 옳지 않은 것은?

철근콘크리트 단순보에 고정하중 30kN/m와 활하중 60kN/m 만 작용할 때 강도설계법의 하중계수를 고려한 계수하중 [kN/m]은? (단, 2012년도 콘크리트구조기준을 적용한다)

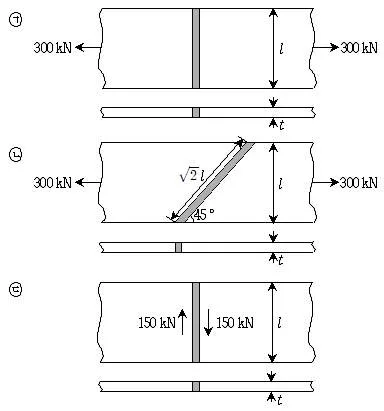

그림과 같이 폭과 두께가 일정한 강재를 완전용입용접으로 연결하였을 때 용접부에 작용하는 응력[MPa]은? (단, l＝ 300mm, t＝10mm이다) (순서대로 ㉠, ㉡, ㉢)

우리나라 고속도로, 자동차전용도로, 특별시도, 광역시도 또 는 일반국도상 교량의 내진등급은? (단, 2010년도 도로교설 계기준을 적용한다)

그림과 같이 직접전단 균열이 발생할 곳에 대하여 전단마찰 이론을 적용할 경우 소요철근의 면적(Avf)[mm2]은? (단, 계수 전단력 Vu＝45kN, 철근의 설계기준항복강도 fy＝400MPa, 콘 크리트 마찰계수 μ＝0.5 sinαf=4/5, cosαf=3/5이며, 2012년 도 콘크리트구조기준을 적용한다)

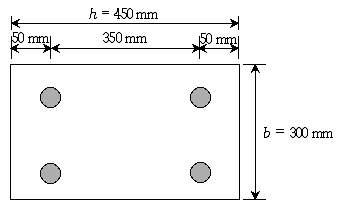

그림과 같은 철근콘크리트 기둥의 균형상태에서 콘크리트압 축력의 크기[kN]는? (단, 단주이며, 콘크리트의 설계기준압축 강도 fck＝25MPa, 철근의 설계기준항복강도 fy＝400MPa, 철 근의 탄성계수 Es＝2.0×105MPa, 콘크리트 압축면적은 압축 철근의 면적을 포함한다)

구조용 강재 심부 주위를 띠철근으로 보강한 합성부재의 설 계 관련 내용으로 옳지 않은 것은? (단, 2012년도 콘크리트 구조기준을 적용한다)

철근의 이음에 대한 설명으로 옳지 않은 것은? (단, 2012년 도 콘크리트구조기준을 적용한다)

1방향 철근콘크리트 슬래브의 수축ㆍ온도 철근에 대한 설명 으로 옳지 않은 것은? (단, 2012년도 콘크리트구조기준을 적용한다)

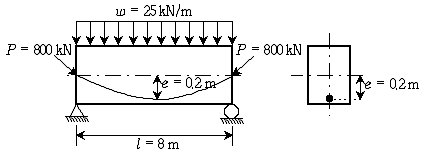

그림과 같이 긴장재를 포물선으로 배치한 PSC 단순보의 하 중평형개념에 의한 부재중앙에서 모멘트[kNㆍm]는? (단, 긴장력 P＝800kN, 지간 l＝8m, 지간중앙에서 긴장재 편심 e＝0.2m, 자중을 포함한 등분포하중 w＝25kN/m이며, 프리 스트레스 손실은 무시한다)

그림과 같은 철근콘크리트 확대기초의 뚫림 전단에 대한 위 험단면 둘레 길이[mm]는? (단, 2012년도 콘크리트구조기준 을 적용한다)

구조용 강재에 대한 설명으로 옳지 않은 것은?

단면도심에 긴장재가 배치된 직사각형 프리텐션 PSC보의 긴장재를 1500MPa로 긴장하였다. 프리스트레스를 도입하여 탄성수축에 의한 손실이 발생한 후 긴장재의 응력[MPa]은? (단, 직사각형 보의 폭 b＝300mm, 부재의 전체 깊이 h＝ 500mm, PS 긴장재의 단면적 Ap＝600mm2, 탄성계수비 n ＝6이며, 콘크리트 단면적은 긴장재의 면적을 포함한다)

단철근 직사각형 보에서 1단으로 배치된 인장철근의 유효깊 이 d＝500mm, 등가직사각형 응력블록의 깊이 a＝170mm 일 때, 철근의 순인장변형률(εt)은? (단, 콘크리트의 설계기 준압축강도 fck＝24MPa이며, 2012년도 콘크리트구조기준을 적용한다)

그림과 같은 경계 조건을 갖는 직사각형 철근콘크리트 보에 계수등분포하중 wu＝40kN/m가 작용한다. 강도설계법에 의 해 전단철근을 설계할 경우 설계기준에서 규정하고 있는 최 소전단철근이 적용( )되는 시작점의 고정단 으로부터 거리 x[m]는? (단, 직사각형 보의 폭 b＝400mm, 유효깊이 d＝600mm, 지간 l＝8m, 보통중량 콘크리트의 설 계기준압축강도 fck＝25MPa, 철근의 설계기준항복강도 fy＝ 400MPa이며, 2012년도 콘크리트구조기준을 적용한다)

철근콘크리트 보의 휨파괴에 대한 설명으로 옳지 않은 것 은?
