9급 지방직 공무원 토목설계 2011년 1회 기출문제

그림과 같은 균형단면의 단철근 직사각형보에서 콘크리트의 설계기준강도 fck가 60MPa이라면, 계수 β1은?

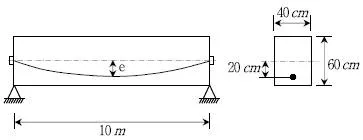

그림과 같이 긴장재를 포물선으로 배치한 프리스트레스트 콘 크리트보를 하중평형의 개념으로 해석할 때, 긴장재를 긴장한 후 양끝을 콘크리트에 정착하면 프리스트레싱에 의한 등분포 상향력[kN/m]은? (단, 유효프리스트레스 힘은 2,000kN이다)

PSC에 대한 설명으로 옳지 않은 것은?

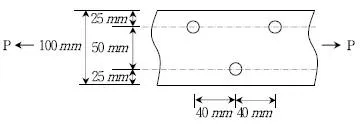

그림과 같은 강판(두께 10mm)을 리벳으로 이음할 때 강판의 허용인장력[kN]은? (단, 리벳구멍의 직경은 20mm이고, 강판 의 허용인장응력 fta＝200MPa이다)

그림과 같이 수직하중과 모멘트가 작용하는 철근콘크리트 원 형확대기초에 발생하는 최대 지반반력 qmax[kN/m2]는? (단, 여기서 π는 원주율이다)

최소전단철근 및 전단철근을 배근하지 않아도 되는 직사각형 단면의 최소 유효깊이 d [mm]는? (단, 소요전단력 Vu＝ 75kN, 콘크리트의 설계기준강도 fck＝36MPa, 단면의 폭 b＝ 400mm 이다)

단철근 직사각형 보(축력이 없는 띠철근 휨부재)에서 콘크리 트의 설계기준강도 fck＝28MPa, 철근의 항복강도 fy＝ 400MPa, 인장측 철근의 단면적 As＝850mm2, 등가직사각형 의 응력깊이 a＝85mm, 유효깊이 d＝200mm이다. 콘크리트 구조설계기준(2007)에 의거하여 설계휨강도를 계산할 때, 강 도감소계수 ϕ는?

단순지지된 2방향 슬래브에 등분포하중 ω가 작용한다. 경간 길이의 비가 1 : 2 일 때, 단변방향의 분배하중(ωS)과 장변방 향의 분배하중(ωL)의 비(ωS/ωL)는?

강도설계법으로 그림과 같은 복철근 직사각형 단면을 설계할 때, 등가직사각형의 깊이 a [mm]는? (단, 콘크리트의 설계기 준강도 fck＝25MPa, 철근의 항복강도 fy＝400MPa 이다)

단면의 폭 b＝40cm, 유효깊이 d＝60cm, 인장측 철근의 단 면적 As＝9 cm2인 직사각형 보를 강도설계법으로 검토했을 때, 발생할 수 있는 파괴형태에 대한 설명으로 옳은 것은? (단, 균형철근비 ρb＝0.0321, 최소철근비 ρmin＝0.0047, 최 대철근비 ρmax＝0.0206이다)

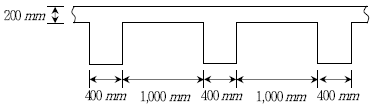

경간 L＝12m인 교량의 단면이 그림과 같은 경우, 대칭 T형 보의 플랜지 유효폭[mm]은?

RC 기둥에 대한 설명으로 옳지 않은 것은?

강도설계법에서 적용하는 기본 가정에 해당되지 않는 것은?

폭 b＝40cm, 전체높이 h＝60cm, 유효깊이 d＝55cm인 단 철근 직사각형 단면의 공칭모멘트[kNㆍm]는? (단, 콘크리 트의 설계기준강도 fck＝30MPa, 철근의 항복강도 fy＝ 300MPa, 인장측 철근의 단면적 As＝34 cm2이고, 철근비(ρ) 는 ρmin≦ρ≦ρmax를 만족한다)

옹벽에 대한 설명으로 옳지 않은 것은?

프리스트레싱 긴장재를 긴장한 PSC 부재에서 건조수축으로 인한 프리스트레스 손실량[MPa]은? (단, 긴장재는 콘크리트 구조설계기준(2007)의 표준탄성계수를 적용하고, 발생된 건 조수축변형률 εsh＝4 × 10-5이다)

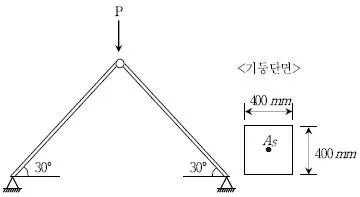

그림과 같은 트러스 형태(활절 연결 구조)의 띠철근 콘크리 트 기둥이 있다. 기둥은 좌굴의 영향이 없는 단주이며, 기둥 단면이 그림 오른쪽과 같을 때 구조물이 지지할 수 있는 극 한하중 P[kN]는? (단, 기둥의 자중은 무시하고, 축방향 철 근의 단면적 As＝100 cm2, 콘크리트의 설계기준강도 fck＝ 20MPa, 철근의 항복강도 fy＝400MPa 이다)

그림에서 폭 b＝300mm, 유효깊이 d＝400mm, 전체높이 h ＝450mm인 직사각형 단면의 캔틸레버보가 최소전단철근 및 전단철근 없이 계수하중 ωu＝10 kN/m를 지지할 수 있는 최대 길이 L [mm]은? (단, 휨에 대한 고려는 하지 않으며, 콘크리트의 설계기준강도 fck＝25MPa이다)

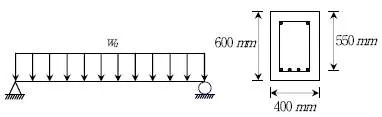

단순보의 지간이 9m이고 단면의 형상이 그림과 같은 경우, 부재축과 수직인 U형 전단철근의 최대 간격 s [mm]는? (단, 콘크리트의 설계기준강도 fck＝25MPa, 철근의 항복강도 fy＝400MPa, 설계등분포하중 ωu＝50 kN/m, 사용 전단철근 1본의 단면적 As＝100mm2이다)

그림에서 4개의 볼트(직경 20 mm)에 가할 수 있는 허용인 장력 P [kN]는? (단, 볼트의 허용전단응력 νsa＝100MPa, 볼트의 허용지압응력 fba＝200MPa, π는 원주율이다)
