9급 지방직 공무원 서울시 응용역학개론 2019년 1회 기출문제

그림과 같이 외팔보에 등분포하중과 변분포하중이 작용하고 있다. 두 분포하중의 합력은 200kN이고 이 합력의 작용위치 와 방향이 B점의 왼쪽 2m에서 하향이라면 거리 b는?

그림과 같은 단순보의 전단력도(S.F.D)와 휨모멘트도(B.M.D) 를 이용하여 C점에 작용하는 집중하중 P1의 크기는?

그림과 같은 삼각함수로 둘러싸인 단면을 x축 중심으로 90° 회전시켰을 때 만들어지는 회전체의 부피는?

그림과 같이 하중을 받고 있는 케이블에서 A지점의 수평반력 의 크기는? (단, 구조물의 자중은 무시한다.)

그림에 나타난 트러스에서 부재력이 0인 부재의 수는?

그림과 같은 게르버보에 임의의 길이 x를 갖는 등분포 하중 이 작용하고 있다. 이때 D점의 최대 수직부반력(↓)을 발생시 키는 등분포하중의 길이 x와 D점의 최대수직부반력 RD(↓) 는?

보 CD 위에 보 AB가 단순히 놓인 후에 등분포하중이 작용하 였을 때, 보 AB에서 정모멘트가 최대가 되는 x는? (단, EI는 모든 부재에서 일정하며 0≤x≤L/2이고, x는 A점으로부터의 거리이다.)

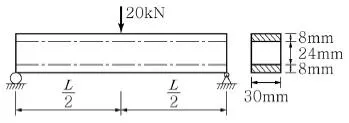

두께가 8mm인 보를 두께가 24mm인 보의 위와 아래에 접착 시켜 제작한 단순보의 지간 중앙에 20kN의 하중이 작용할 때, 단순보의 접착면에서 전단파괴가 발생하였다면 접착면의 접착응력은? (단, 보의 자중은 무시하고, 전단파괴 이전의 접 착면에서는 미끄러짐이 발생하지 않는다.)

그림과 같은 스프링 시스템에 하중 P=100N이 작용할 때, 강 체 CF의 변위는? (단, 모든 스프링의 강성은 k=5,000N/m이 며, 강체는 수평을 이루면서 이동하고, 시스템의 자중은 무시 한다.)

그림과 같은 구조물에서 휨모멘트도의 면적의 합이 120kN ·m일 때, M1의 크기는? (단, M1>0이다.)

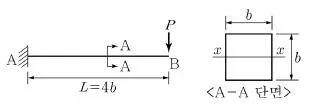

그림과 같은 구조물에서 발생하는 최대 휨응력과 최대 전단 응력의 비 σmax/τmax는 얼마인가?

그림과 같은 보의 A지점에서 발생하는 반력모멘트 MA는? (단, 탄성계수 E는 모든 부재에서 동일하며 AB 및 BC 부재 의 단면2차모멘트는 각각 I 와 2I 이다.)

그림 ㈎와 같이 하중 P를 받고 힌지와 케이블로 지지된 강 체봉이 있다. 케이블 재료의 응력-변형률 선도가 그림 ㈏와 같을 때, 케이블이 견딜 수 있는 최대하중의 크기는 B1(fyAS)이다. B1은? (단, F1과 F2는 케이블의 장력, fy는 케 이블의 항복강도, AS는 케이블의 단면적이며, 자중은 무시한 다.)

그림과 같이 하중을 받는 구조물에서 고정단 C의 반력 모멘 트의 크기는? (단, 구조물 자중은 무시하고, 휨강성 EI는 일 정하며, 축방향 변형은 무시한다.)

높이 h=400mm, 폭 b=500mm, 두께 t=5mm인 강판의 양면 이 마찰이 없는 강체벽에 y방향으로 구속되어 있다. x방향 의 변형량이 0.36mm라면 압력 p의 크기는? (단, 강판의 포 아송비는 0.2이고, 탄성계수는 200GPa이며, 강판의 자중은 무시한다.)

그림과 같은 구조물에서 스프링이 힘을 받지 않은 상태에서 δ는 5mm이다. 봉 Ⅰ과 봉 Ⅱ의 온도가 증가하여 δ가 3mm 로 되었다면, 온도의 증가량 △T는? (단, 열팽창계수 α =10-5/℃, E=200GPa, L=1m, A=100mm2, k=2,000N/mm)

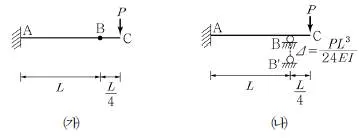

그림 ㈎에서 외부하중 P에 의하여 B점에 발생한 처짐이 이고, 그림 ㈏에서 받침 B점에 발생한 침하가 일 때, B점에 작용하는 반력(RB)의 크기는? (단, 그림㈎와 ㈏는 동일한 구조물로 B점의 경계조건만 다름)
