9급 지방직 공무원 서울시 응용역학개론 2017년 1회 기출문제

구조물의 처짐을 구하는 방법 중 공액보법에 대한 다음 설명 으로 가장 옳지 않은 것은?

그림과 같이 캔틸레버보에 하중이 작용하고 있다. 동일한 재 료 및 단면적을 가진 두 구조물의 자유단 A에서 동일한 처짐 이 발생하기 위한 P와 w관계로 옳은 것은?

사각형 단면으로 설계된 보가 분포하중과 집중하중을 받고 있다. 그림과 같이 단면의 높이는 같으나 단면 폭은 구간 AB 가 구간 BC에 비해 1.5배 크다. 이 경우 구간 AB와 구간 BC에서 발생하는 최대휨응력의 비( )는?

그림과 같은 3힌지 라멘에서 A점의 수직반력 VA 및 B점의 수평반력 HB로 옳은 것은?

그림과 같은 단면의 도심의 좌표는?

그림과 같이 100N의 전단강도를 갖는 못(nail)이 웨브(web) 와 플랜지(flange)를 연결하고 있다. 이 못들은 부재의 길이 방향으로 150mm 간격으로 설치되어 있다. 이 부재에 작용할 수 있는 최대수직전단력은? (단, 단면2차모멘트 I=1,012,500mm4)

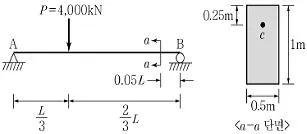

그림과 같은 직사각형 단면을 갖는 보가 집중하중을 받고 있 다. 보의 길이 L이 5m일 경우 단면 a-a의 c 위치에서 발생 하는 주응력(σ1, σ2)은? (단, (+) : 인장, (-) : 압축)

그림과 같이 단면적이 200mm2인 강봉의 양단부(A점 및 B 점)를 6월(25℃)에 용접하였을 때, 다음 해 1월(-5℃)에 AB 부재에 생기는 힘의 종류와 크기는? (단, 강봉의 탄성계수 E=2.0×105MPa, 열팽창계수 α=1.0×10-5/℃이고, 용접부의 온도변형은 없는 것으로 가정한다.)

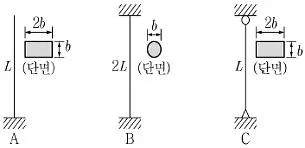

그림과 같이 지점조건이 다른 3개의 기둥이 단면중심에 축 하중을 받고 있다. 좌굴하중이 큰 순서대로 나열된 것은?

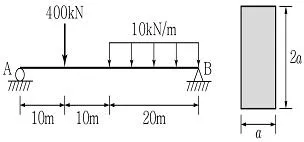

그림과 같은 단면으로 설계된 보가 집중하중과 등분포하중 을 받고 있다. 보의 허용휨응력이 42MPa일 때 보에 요구되 는 최소 단면으로 적합한 a값은?

그림과 같이 일정한 두께 t=10mm의 원형 단면을 갖는 튜 브가 비틀림모멘트 T=40kN⋅m를 받을 때 발생하는 전단흐 름의 크기(kN/m)는?

그림과 같이 상하부에 알루미늄판과 내부에 플라스틱 코어 가 있는 샌드위치 패널에 휨모멘트 4.28N⋅m가 작용하고 있다. 알루미늄판은 두께 2mm, 탄성계수는 30GPa이고 내 부 플라스틱 코어는 높이 6mm, 탄성계수는 10GPa이다. 부 재가 일체거동한다고 가정할 때 외부 알루미늄판의 최대응 력은?

그림과 같이 단면적이 1.5A, A, 0.5A인 세 개의 부재가 연 결된 강체는 집중하중 P를 받고 있다. 이때 강체의 변위는? (단, 모든 부재의 탄성계수는 E로 같다.)

그림과 같이 양단이 고정된 원형부재에 토크(Torque) T=400N⋅m가 A단으로부터 0.4m 떨어진 위치에 작용하고 있다. 단면의 지름이 40mm일 때 토크 T가 작용하는 단면에 서 발생하는 최대전단응력의 크기와 비틀림각은? (단, GJ는 비틀림 강도)
