9급 지방직 공무원 서울시 응용역학개론 2016년 1회 기출문제

다음 그림과 같은 캔틸레버보에서 B점과 C점의 처짐비(δB:δ C)는?

다음 그림과 같은 응력 상태의 구조체에서 A-A 단면에 발생 하는 수직응력 σ와 전단응력 τ의 크기는?

다음 그림과 같은 부재에 수직하중이 작용할 때, C점의 수직 방향 변위는? (단, 선형탄성부재이고, 탄성계수는 E로 일정, [1]의 단면적은 A, [2]의 단면적은 2A이다.)

다음 그림과 같은 하우트러스에 대한 내용 중 옳지 않은 것 은? (단, 구조물은 대칭이며, 사재와 하현재가 이루는 각의 크기는 모두 같다.)

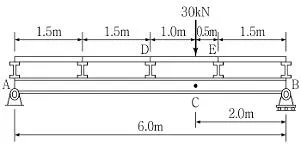

다음 그림과 같이 30kN의 힘이 바닥판 DE에 의해 지지되고 있다. 이와 같은 간접하중이 작용하고 있을 경우 Mc의 크기 는?

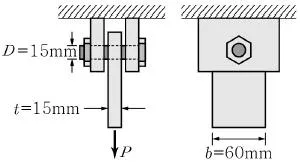

직사각형 단면 15mm×60mm를 가진 강판이 인장하중 P를 받으며, 직경이 15mm인 원형볼트에 의해 지지대에 부착되어 있다. 부재의 인장하중에 대한 항복응력은 300MPa이고, 볼 트의 전단에 대한 항복응력은 750MPa이다. 이때 재료에 작 용할 수 있는 최대인장력 P는? (단, 부재의 인장에 대한 안 전율 S.F.=2, 볼트의 전단에 대한 안전율 S.F.=1.5, π=3으로 계산한다.)

다음 그림과 같은 케이블 ABC가 하중 P를 지지하고 있을 때 케이블 AB의 장력은?

다음 그림과 같은 구조물에서 AB 부재의 변형량은? (단, 각 부재의 단면적은 1,000cm2, 탄성계수는 100MPa, +는 늘음, -는 줄음을 의미한다.)

다음 그림과 같은 Wide Flange보에 전단력 V=40kN이 작용 할 때, 최대전단응력과 가장 가까운 값은? (단, Imin=24×107mm4이다.)

다음 그림과 같이 양단 단순지지된 장주에서 y방향의 변위 는 의 미분방정식으로 나타낼 수 있다. 이 방정식을 만족하는 P값은 무수히 많으나 이 중 가장 작 은 좌굴하중 P1과 두 번째로 작은 P2와의 비(P1:P2)는? (단, P는 좌굴하중, E는 탄성계수, I는 단면2차모멘트이다.)

다음 그림과 같은 반지름 40mm의 강재 샤프트에서 비틀림 변형에너지는? (단, A는 고정단이고, 전단탄성계수 G=90GPa, 극관성모멘트 J=5×10-6m4이다.)

다음 그림에서 점 C의 수직 변위 δc를 구하기 위한 가상일 의 원리를 바르게 표기한 것은? (단, 두 구조계는 동일하 다.)

다음 그림과 같은 3연속보에서 휨강성 EI가 일정할 때 절대 최대모멘트가 발생하는 위치는?

다음 그림과 같은 2경간 연속보에서 지점 A의 반력은?
