9급 지방직 공무원 서울시 응용역학개론 2018년 1회 기출문제

＜보기＞와 같이 동력차가 강성도 k=2TN/m인 스프링으로 구 성된 차막이에 100m/s의 속도로 충돌할 때 스프링의 최대 수평 변위량은? (단, 동력차의 무게는 80tf이다.)

＜보기＞와 같이 주어진 문제의 반력으로 가장 옳은 것은?

＜보기＞와 같은 구조물의 부정정 차수는?

＜보기＞와 같은 트러스에서 단면법으로 구한 U의 부재력의 크기는?

＜보기＞와 같이 P1으로 인한 B점의 처짐 δB1=0.2m, P2로 인 한 B점의 처짐 δB2=0.2m이다. P1과 P2가 동시에 작용했을 때 P1이 한 일의 크기는?

＜보기＞의 그림(a)와 같이 등분포하중과 단부 모멘트하중이 작용하는 단순지지 보의 휨모멘트도는 그림(b)와 같다. 정모 멘트 Mp 와 부모멘트 Mn의 차이 MT의 크기는?

＜보기＞는 응력과 변형률 곡선을 나타낸 그래프이다. 각 지 점의 명칭으로 옳지 않은 것은?

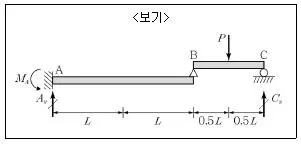

＜보기＞와 같은 보의 반력으로 옳은 것은?

＜보기＞와 같은 부정정 보가 등분포하중을 지지하고 있을 때 B지점 수직반력의 한계는 300kN이다. B지점의 수직 반 력이 한계에 도달할 때까지 보에 재하할 수 있는 최대 등분 포하중 Wmax의 크기는? (단, EI는 일정하며 단면의 휨성능은 받침 B의 휨성능을 초과한다고 가정한다.)

＜보기＞와 같이 길이가 7L인 내민보 위로 길이가 L인 등분 포하중 W가 이동하고 있을 때 이 보에 발생하는 최대 반력 은?

＜보기＞와 같이 O점에 20kN · m의 모멘트하중이 작용할 때 각 부재의 전달모멘트는?

보에 굽힘이 발생하였을 때 보의 상면과 하면사이에 종방향 의 길이가 변하지 않는 어떤 면이 존재하는데, 이 면의 이 름은?

균일단면을 가지며 높이가 20m인 콘크리트 교각이 압축하 중 P=11MN을 받고 있다. 콘크리트의 허용압축응력이 5.5MPa일 때 필요한 교각의 단면적은? (단, 교각의 자중을 고려하며 콘크리트의 비중량은 25kN/m3이다.)

원통형 압력용기에 작용하는 원주방향응력이 16MPa이다. 이때 원통형 압력용기의 종방향응력 크기는?

＜보기＞와 같이 타원형 단면을 가진 얇은 두께의 관이 비 틀림 우력 T=6N · m를 받고 있을 때 관에 작용하는 전단흐 름의 크기는? (단,π=3이다.)
