9급 국가직 공무원 전기기기 2020년 1회 기출문제

정격전압 6,600[V], 정격전류 300[A]인 3상 동기발전기에서 계자전류 180[A]일 때 무부하 시험에 의한 무부하 단자전압 은 6,600[V]이고, 단락시험에 의한 3상 단락전류가 300[A] 일 때 계자전류는 120[A]이다. 이 발전기의 단락비는?

직류발전기의 구성 요소에 대한 설명으로 옳지 않은 것은?

60[Hz] 8극인 3상 유도전동기의 전부하에서 슬립이 5[%]일 때 회전자의 속도[rpm]는?

그림과 같은 속도특성과 토크특성 곡선을 나타내는 직류전동 기는? (단, 자속의 포화는 무시한다)

단권변압기(auto-transformer)에 대한 설명으로 옳지 않은 것 은?

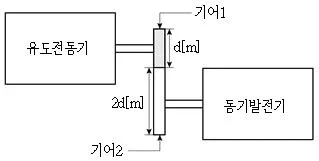

그림과 같이 3상 220[V], 60[Hz] 전원에서 슬립 0.1로 운전 되고 있는 2극 유도전동기에 4극 동기발전기가 연결되어 있 을 때, 동기발전기의 출력전압 주파수[Hz]는? (단, 기어1과 기어2의 기어비는 1:2이다)

농형 유도전동기의 기동법에 대한 설명으로 옳지 않은 것은?

단자전압 150[V], 단자전류 11[A], 정격 회전속도 2,500[rpm]으로 전부하 운전되는 직류 분권 전동기의 전기 자 권선에 저항 Rs[Ω]를 삽입하여 회전속도를 1,500[rpm]으 로 조정하려고 할 때, 저항 Rs[Ω]는? (단, 토크는 일정하며, 전기자 저항은 0.5[Ω], 계자 저항은 150[Ω]이다)

정격용량이 10[kVA]이고 철손과 전부하동손이 각각 160[W], 640[W]인 변압기가 있다. 이 변압기는 부하역률 72[%]에서 전부하 효율이 A[%]이며, 전부하의 1/B 에서 최대효율이 나타날 때, A[%]와 B는?(순서대로 A[%], B)

SCR를 이용한 인버터 회로가 있다. SCR가 도통상태에서 20[A]의 부하전류가 흐를 때, 게이트 동작 범위 내에서 게 이트 전류를 1/2배로 감소하면 부하전류[A]는?

6극, 60[Hz], 200[V], 7.5[kW]인 3상 유도전동기가 960[rpm]으로 회전하고 있을 때, 2차 주파수[Hz]는?

직류전동기의 속도 제어법으로 옳은 것만을 모두 고르면?

단상반파 정류회로와 단상전파 정류회로의 정류효율비(단상 반파 정류효율/단상전파 정류효율)는?

3상 동기발전기가 540[kVA]의 전력을 역률 0.85의 부하에 공급하고 있다. 발전기의 효율이 0.9이며 발전기 운전용 원 동기의 효율이 0.85일 때, 원동기의 입력[kW]은?

그림과 같이 단상 변압기 3대를 이용한 3상 결선 방식에 대 한 설명으로 옳은 것은?

5[kVA], 3,300/200[V]인 단상 변압기의 %저항강하와 %리 액턴스강하가 각각 3[%], 4[%]이다. 이 변압기에 지상 역 률 0.8의 정격부하를 걸었을 때, 전압변동률[%]은? (단, 소 수점 첫째 자리까지만 구할 것)

자극 피치(pole pitch)를 Td, 전원주파수를 f라고 할 때, 리 니어 전동기(linear motor)의 동기속도에 대한 설명으로 옳 은 것은?

6극, 회전속도 1,000[rpm]인 3상 동기발전기가 Y결선으로 운전하고 있을 때, 발전기 단자전압의 실횻값[V]은? (단, 발 전기의 극당 자속 0.2[Wb], 권선수 100, 권선계수는 0.65 이다)

극수 6, 전기자 도체수 300, 극당 자속 0.04[Wb], 회전속 도 1,200[rpm]인 직류 분권 발전기가 있다. 전기자 권선 방 법이 단중 중권일 때 유기기전력 EA[V]와 단중 파권일 때 유기기전력 EB[V]는?(순서대로 EA[V], EB[V])
