9급 국가직 공무원 전기기기 2012년 1회 기출문제

8극의 직류발전기가 있다. 이 발전기의 전기자 권선을 중권 과 파권으로 하였다. 파권으로 권선하였을 때, 유기되는 유기 기전력은?

정격용량 1,700 kVA, 정격전압 2,000 V의 3상 동기발전기에 서 계자전류 350 A일 때, 무부하 단자전압 2,000 V이고 3상 단락 전류는 700 A이다. 이 발전기의 단락비는? (단, √3＝ 1.7이다)

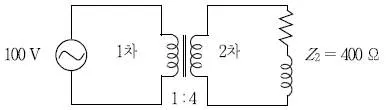

다음과 같은 변압기 회로에서 2차측 전압[V], 2차측 전류[A] 및 1차로 환산한 임피던스[Ω]는? (단, 변압기는 이상변압기 이다)

2차동손 500W, 슬립 5%인 유도전동기의 2차입력[kW]은?

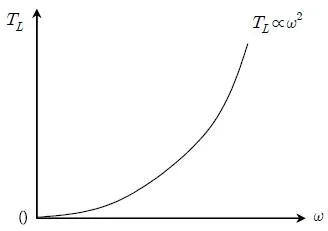

다음과 같은 특성을 갖는 팬 부하를 전동기로 구동하고 있다. 부하의 속도가 현재 속도의 1/2로 낮아진 경우 부하의 구동 에 요구되는 전력은?

5,000 V, 15,000 kVA, 상당 동기리액턴스 2 Ω인 동일 정격 의 A, B 2대의 동기발전기를 병렬 운전하던 중 A 발전기의 계자전류가 증가하여 두 발전기의 같은 상 유기기전력의 전 압차가 250 V 발생하였다. 이 두 발전기 사이에 흐르는 순환 전류의 크기[A]와 전압에 대한 위상은? (단, 두 발전기의 전 기자저항은 무시한다)

저항강하와 리액턴스강하가 각각 3% 및 4%인 단상변압기에 저항부하가 연결되어 정격전류가 흐르고 있을 때, 전압변동률 [%]은?

정격부하시 회전수 1,140 rpm, 슬립 0.05로 회전하는 3상 60 Hz 권선형 유도전동기가 있다. 이 전동기를 동일 전압으 로 기동할 때, 전부하 토크를 발생시키기 위해 회전자에 삽 입해야 하는 상당 저항[Ω]은? (단, 회전자 권선은 Y결선이 고, 슬립링간의 저항은0.1Ω이다)

3상 PWM 인버터에 대한 설명으로 옳지 않은 것은?

전기자저항이 0.2Ω인 직류분권발전기의 회전수가 1,100 rpm, 단자전압 200 V일 때, 전기자전류는 100 A이다. 이 발전기의 단자전압 및 전기자전류를 같게 하여 전동기로 운 전할 때의 회전수[rpm]는? (단, 전기자반작용은 무시한다)

3상 동기기의 제동권선의 효과에 대한 설명으로 옳지 않은 것은?

임피던스 전압강하가 4 %인 변압기가 운전 중 단락된 경우, 단락전류는 정격전류의 몇 배인가?

3상 60Hz 전원에 의해 여자되는 4극 권선형 유도전동기가 600 rpm의 속도로 회전자계와 반대방향으로 회전하고 있 다. 이 전동기의 회전자 전류의 주파수[Hz]는?

3상권선에 의한 회전자계의 고조파성분 중에서 제5고조파에 대한 설명으로 옳은 것은?

계자가 영구자석인 직류전동기의 형상 및 치수 변경 없이 영구 자석의 잔류자속밀도를 2배로 증가시키고, 전기자 권 선수를 반으로 줄였을 때의 설명으로 옳은 것은? (단, 인가 전압 및 전기자도체의 굵기는 같고, 자성체의 자기포화는 무시한다)

동일한 용량의 단상변압기를 병렬 운전할 때, 부하전류의 분담과 백분율 임피던스 %Z와의 관계는?

3상 유도전동기가 갖는 속도－토크 특성에 대한 설명으로 옳지 않은 것은?

다음과 같은 전력변환 회로에서 스위치를 주기적으로 열고 닫는 경우 정상상태에서 입력전압에 대한 출력전압의 비 V0/Vs는? (단, T는 주기, Ton은 스위치－온 시간, 이다.)
