9급 국가직 공무원 전기기기 2013년 1회 기출문제

다음 회로를 갖는 직류 발전기는?

60 [Hz], 4극, 30 [KW]인 3상 유도전동기의 전부하 운전시 에 슬립이 6.25 [%]일 때, 2차측 동손[KW]은?

정격에서 철손이 1 [KVA], 전부하 동손이 4 [KVA]인 상태로 운전하는 30 [KVA] 단상변압기가 있다. 이 변압기를 최대 효 율로 운전할 때의 변압기 출력[KVA]은? (단, 역률은 1로 가 정한다)

3상 유도전동기가 4극, 460 [V], 100 [HP], 60 [Hz], 슬립 s＝0.05 에서 운전되고 있을 때, 전동기의 속도[rpm]는?

변압기의 주파수를 증가시킬 경우, 변압기 철심의 와전류손 변화는? (단, 공급전압의 크기는 일정하다)

60 [Hz], 4극, 10 [KW]인 3상 유도 전동기가 1,440 [rpm] 으로 회전 할 때, 회전자 효율[%]은? (단, 기계손은 무시한 다)

다음은 복권 발전기의 외부특성곡선을 나타낸 것이다. (가)곡 선에 해당하는 복권 발전기의 특성에 대한 설명으로 옳지 않 은 것은?

두 변압기 A, B의 1차코일 권수가 각각 N, 2N이다. 두 변압 기의 공급전압이 일정할 때, 변압기 A에 대한 B의 최대자속 의 비 및 여자전류의 비 는? (단, 철심은 포화되지 않는다) (순서대로 최대자속비, 여자전류비)

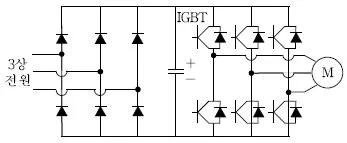

다음과 같은 회로를 적용하여 속도 제어를 하는데 가장 적 합한 전동기는?

플레밍의 오른손 법칙과 왼손 법칙에 대한 설명으로 옳지 않은 것은?

다음 AC－AC 컨버터에서 SCR T1의 제어각 α의 제어가능 범위는? (단, 부하는 순저항부하이다)

정격용량 3,000 [KVA], 정격전압 3,000 [V], 단락비 1.2인 3상 동기 발전기의 1상당 동기임피던스[Ω]는?

유도전동기에서 심구(deep bar) 농형 회전자에 대한 설명으 로 옳지 않은 것은?

전동기 회전자의 관성 모멘트(moment of inertia)에 대한 설명으로 옳지 않은 것은?

100 [KVA], 4,000/200 [V]인 단상 변압기가 운전 중 단락 되었을 때, 1차측 고장 단락 전류[A]는? (단, %임피던스 강 하는 5 [%]이다)

다음 DC－DC 컨버터는 정상상태에서 동작하고 있다. 이 컨 버터의명칭과 입출력 관계는? (단, T는 TR의 스위칭 주기, Ton은 온(ON) 시간, 이다) (순서대로 버터 명 칭, 입출력 관계)

2 [MVA], 6,000 [V]인 3상 교류발전기의 동기임피던스가 14.4(Ω)일 때, 이 발전기의 %동기임피던스와 단락비는? (순 서대로 %동기임피던스[%], 단락비)

극수 4극, 전기자 총도체수 250개이며 1,200 [rpm]으로 회 전하는 직류 분권발전기가 있다. 파권 권선일 경우 발전기 에서 발생하는 유기 기전력이 1,200 [V]일 때, 필요한 매극 당 자속[Wb]은?

극수 6극을 가진 동기발전기 A의 회전수가 1,200 [rpm]으 로 회전하고 있는데, 발전기 부하의 증가로 인하여 추가적 인 극수 4극의 동기발전기 B를 투입하려고 한다. 이 때, 발 전기 A의 출력 주파수와 요구되는 발전기 B의 회전수는? (순서대로 A의 출력 주파수[Hz], B의 회전수[rpm])
