판금제관산업기사 2005년 1회 기출문제

2005-05-29 시행 · 54문항

이 회차 문제 풀기 →
1번
다음 중 리벳 이음용 공구가 아닌 것은?
  1. ① 드리프트
  2. ② 리베팅 돌리
  3. ③ 스웨이지 블록
  4. ④ 리베팅 스냅
정답 확인

정답 ③

2번
다음 중 동력 직선날 전단기의 설명으로 맞지 않는 것은?
  1. ① 판재를 직선으로 전단하는 전단기이다.
  2. ② 수평으로 고정된 아랫날에 윗날이 상하운동을 하면서 전 단한다.
  3. ③ 전단각은 보통 1 - 6°정도이다.
  4. ④ 얇은 판재나 정밀도를 요할 때 전단각을 크게 한다.
정답 확인

정답 ④

3번
나비가 좁은 칼날을 고속으로 진동시켜, 판재의 직선절단 원 형절단, 자유절단 또는 성형가공을 하는 기계는?
  1. ① 바이브러 시어(vibro shear)
  2. ② 로타리 시어(rotary shear)
  3. ③ 성형 롤러(forming roller)
  4. ④ 스퀘어 시어(square shear)
정답 확인

정답 ①

4번
판금 제품에 보강과 장식을 위하여 오목 볼록하게 홈을 만들 때 사용하는 기계는?
  1. ① 비딩 머신(beading machine)
  2. ② 세팅 다운 머신(setting down machine)
  3. ③ 프레스 브레이크(press brake)
  4. ④ 폴딩 머신(folding machine)
정답 확인

정답 ①

5번
파워프레스라고도 하며 가장 널리 사용되고 있는 프레스로 단동식과 복동식이 있으며 단동식이 많이 사용되는 프레스 는?
  1. ① 캠 프레스
  2. ② 마찰 프레스
  3. ③ 크랭크 프레스
  4. ④ 토글 프레스
정답 확인

정답 ③

6번
제관작업시 사용되는 프레스나 절단기의 안전수칙 중 설명이 틀린 것은?
  1. ① 작업 전 공회전시켜 클러치, 스프링, 브레이크 등을 점검 한다.
  2. ② 공동작업을 할 경우 페달을 밟을 사람을 정해 놓는다.
  3. ③ 정지시에는 스위치를 끄고 페달을 밟아 클러치를 끊어 놓 는다.
  4. ④ 형틀의 먼지, 기름 및 오물 등은 적당한 공구를 이용하여 제거한다.
정답 확인

정답 ③

7번
납땜 작업시 염산이 몸에 튀었을 때의 조치로서 올바른 것 은?
  1. ① 마른 걸래로 닦아 내기만 한다.
  2. ② 빨리 물로 씻어낸다.
  3. ③ 손으로 문질러 둔다.
  4. ④ 머큐롬을 바른다.
정답 확인

정답 ②

8번
공동 작업시 안전 사항 중 틀린 것은?
  1. ① 전단기 페달은 정해진 한 사람이 밟는다.
  2. ② 가열된 인두를 들고 서두르지 않는다.
  3. ③ 자기것을 먼저 할려고 애쓴다.
  4. ④ 재료를 들고 뛰지 않는다.
정답 확인

정답 ③

9번
다음 중 굽힘 기계에 속하지 않는 것은?
  1. ① 포밍 머신 (forming machine)
  2. ② 프레스 브레이크 (press brake)
  3. ③ 탄젠트 벤더 (tangent bender)
  4. ④ 갱 슬리터 (gang slitter)
정답 확인

정답 ④

10번
다음 중 해머(hammer)의 종류에 따른 용도를 설명한 것 중 틀린 것은?
  1. ① 범핑 해머(bumping hammer) : 찌그러진 금속판의 펴기 작업에 사용하는 해머이다.
  2. ② 레이징 해머(raising hammer) : 원형 판재를 접시 모양 으로 만들거나 이음매 없는 그릇 모양을 두들겨 성형시 키는 작업에 사용되는 타출용 해머이다.
  3. ③ 세팅 해머(setting hammer) : 금속판을 구부리거나 바르 게 펼 때, 또는 얇은 금속판에 심(seam)을 마무리 할 때 에 사용하는 해머이다.
  4. ④ 연질 해머(soft faced hammer) : 핀이 볼 모양으로 둥 글게 되어 있어 주로 제관작업에 쓰이는 해머이다.
정답 확인

정답 ④

11번
강판의 규격을 표시하는 요소가 아닌 것은?
  1. ① 강판의 두께
  2. ② 강판의 길이
  3. ③ 강판의 무게
  4. ④ 강판의 폭
정답 확인

정답 ③

12번
일반용 열간 압연 연강판의 재료 기호는?
  1. ① SPHC
  2. ② SM
  3. ③ SS
  4. ④ STS
정답 확인

정답 ①

13번
경량 형강에서 리브(Rib)를 붙인것은 다음중 어느 응력의 발 생을 방지하기 위한 것인가?
  1. ① 좌굴응력
  2. ② 탄성응력
  3. ③ 충격응력
  4. ④ 후프응력
정답 확인

정답 ①

14번
아연도금 강판에 대하여 설명한 것 중 틀린 것은?
  1. ① 도금의 두께가 일정하여 표면이 균일하며 내식성이 좋 다.
  2. ② 열연 원판의 기호는 SGHC 이다.
  3. ③ 판의 두께는 도금 후의 두께로 나타낸다.
  4. ④ 모양은 평판, 파형판, 코일판 등이 있다.
정답 확인

정답 ③

15번
18:8 스테인리스강에서 18:8의 성분은?
  1. ① 크롬 18%, 니켈 8%
  2. ② 니켈 18%, 크롬 8%
  3. ③ 크롬 18%, 티탄 8%
  4. ④ 크롬 18%, 몰리브덴 8%
정답 확인

정답 ①

16번
강괴의 종류를 탈산정도에 따라 분류한 것이 아닌 것은?
  1. ① 세미 림드강(semi-rimmed steel)
  2. ② 킬드강(killed steel)
  3. ③ 림드강(rimmed steel)
  4. ④ 세미 킬드강(semi-killed steel)
정답 확인

정답 ①

17번
강의 표면에 다른 종류의 피복 금속을 부착시키는 동시에 확산에 의해 합금 피복층을 형성시키는 방법을 금속 침투법 이라 하는데 다음 중 잘못 된 것은?
  1. ① 세라다이징(sheradizing) : Sn
  2. ② 크로마이징(chromizing) : Cr
  3. ③ 칼로라이징(calorizing) : Al
  4. ④ 보로나이징(boronizing) : B
정답 확인

정답 ①

18번
판이 우그러져 생긴 주름이 겹쳐저서 압연된 것으로 압연기 의 스트리퍼가 중앙으로 유동하여 압연될 때 생기는 강판의 결함은?
  1. ① 피트(pit)
  2. ② 웨이브(wave)
  3. ③ 핀칭(pinching)
  4. ④ 스캐브(scab)
정답 확인

정답 ③

19번
7:3 황동의 조성 비율은?
  1. ① Sb 70%, Cu 30%
  2. ② Cu 70%, Zn 30%
  3. ③ Sb 70%, Zn 30%
  4. ④ Cu 70%, Sn 30%
정답 확인

정답 ②

20번
두랄루민(duralumin)의 주성분으로 다음 중 맞는 것은?
  1. ① Al＋Mn＋Cu＋Mg
  2. ② Cu＋Mg＋Mn＋Ni
  3. ③ Sn＋Mg＋Mn＋Cu
  4. ④ Al＋Cu＋Sn＋Mg
정답 확인

정답 ①

21번
보기 그림에서 점선으로 표시된 윤곽 안에 있는 투상은?
판금제관산업기사 2005년 1회 21번 문제 그림
  1. ① 국부 투상
  2. ② 회전 도시
  3. ③ 보조 투상
  4. ④ 가상 투상
정답 확인

정답 ③

22번
특수한 용도의 선으로 외형선 및 숨은선의 연장을 표시하는 데 사용하는 선은?
  1. ① 가는 파선
  2. ② 가는 실선
  3. ③ 가는 일점쇄선
  4. ④ 가는 이점쇄선
정답 확인

정답 ②

24번
다음 KS 재료 기호 중 기계구조용 탄소강재는?
  1. ① SM20C
  2. ② SC37
  3. ③ SHP1
  4. ④ SF34
정답 확인

정답 ①

25번
아래 그림은 T 형강을 나타내고 있다. 형강의 치수 표시방 법으로 가장 적합한 것은?
  1. ① T L × A × B – t
  2. ② T A × B × t - L
  3. ③ L × A × B – t T
  4. ④ A × B × t – L T
정답 확인

정답 ②

26번
판금이나 제관 전개 작업에서 상관선이란 무엇인가?
  1. ① 두직선이 교차하는 선
  2. ② 두면이 만나는 선
  3. ③ 두입체가 만나는 선
  4. ④ 두곡선이 만나는 선
정답 확인

정답 ③

29번
보기 그림과 같은 리벳이음의 명칭은?
판금제관산업기사 2005년 1회 29번 문제 그림
  1. ① 1줄 겹치기 이음
  2. ② 1줄 맞대기 이음
  3. ③ 2줄 겹치기 이음
  4. ④ 2줄 맞대기 이음
정답 확인

정답 ②

31번
스프링 백(spring back)에 관한 설명 중 틀린 것은?
  1. ① 재료의 탄성한계가 높을수록 스프링백의 양은 커진다.
  2. ② 스프링백의 양을 감소시키기 위하여 재료를 담금질하여 사용한다.
  3. ③ 같은 두께의 판재에서 굽힘각도가 예리할수록 스프링백 의 양은 커진다.
  4. ④ 동일한 판두께에서 굽힘 반지름이 클수록 스프링백의 양 은 커진다.
정답 확인

정답 ②

33번
두께 0.8 mm의 판재를 그루브 심할 때 필요한 심 여유는 몇 mm가 적당한가? (단, 심 나비는 6 mm로 한다.)
  1. ① 12
  2. ② 18
  3. ③ 22
  4. ④ 28
정답 확인

정답 ③

34번
리벳이음 작업에 대한 다음 설명 중 잘못된 것은?
  1. ① 재질이 서로 다른 두 판재를 리벳이음시 강도가 강한 모 재의 재질과 같은 리벳을 선택한다.
  2. ② 접시머리 리벳은 머리부까지 전체 길이에 포함된다.
  3. ③ 코킹 작업은 액체가 접하는 반대쪽 면에서 하는 것이 정 상이다.
  4. ④ 리벳이음부의 기밀을 유지하기 위하여 판두께 5mm 이 하인 경우에는 패킹을 한다.
정답 확인

정답 ①

35번
기름과 물이 새어나가는 것을 방지하기 위한 너트는?
  1. ① 와셔붙이 너트
  2. ② 캡 너트
  3. ③ 둥근 너트
  4. ④ 홈붙이 너트
정답 확인

정답 ②

36번
기계 부품을 일정한 간격을 유지하면서 결합하는데 사용되 는 것으로 양 끝에 나사를 만든 볼트는?
  1. ① 티 볼트(T bolt)
  2. ② 탭 볼트(tap bolt)
  3. ③ 아이 볼트(eye bolt)
  4. ④ 스테이 볼트(stay bolt)
정답 확인

정답 ④

37번
그림과 같이 가설되지 않은 레일에서 마지막 절단부분은?
판금제관산업기사 2005년 1회 37번 문제 그림
  1. ① A
  2. ② B
  3. ③ C
  4. ④ a 또는 b
정답 확인

정답 ②

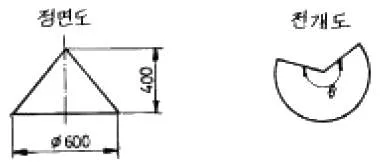

38번
다음 그림과 같은 물체를 방사선법으로 작도했을때 전개도 의 각도 읨는 몇 도인가?
판금제관산업기사 2005년 1회 38번 문제 그림
  1. ① 135°
  2. ② 216°
  3. ③ 240°
  4. ④ 270°
정답 확인

정답 ②

39번
지름 120 mm, 높이 60 mm의 바닥각이 예리한 원통 제품 을 만들 경우 블랭크의 지름은 약 몇 mm 인가?
  1. ① 165
  2. ② 180
  3. ③ 208
  4. ④ 240
정답 확인

정답 ③

40번
교류 아크 용접기와 비교한 직류 아크 용접기의 장점이 아 닌 것은?
  1. ① 아크의 안정성이 우수하다.
  2. ② 전격의 위험이 적다.
  3. ③ 극성 변화가 가능하다.
  4. ④ 자기 쏠림 방지가 가능하다.
정답 확인

정답 ④

41번
피복제에 산화티탄(TiO2)이 약 35% 정도 포함되고 용입이 얕아 박판용접에 적합한 용접봉은?
  1. ① E 4301
  2. ② E 4316
  3. ③ E 4313
  4. ④ E 4311
정답 확인

정답 ③

42번
다음 중 아크쏠림을 방지하는 방법으로서 잘못된 것은?
  1. ① 가능한 교류 용접을 한다.
  2. ② 용접부가 긴 경우는 후퇴 용접법으로 한다.
  3. ③ 접지점은 용접부에 가깝게 한다.
  4. ④ 짧은 아크를 사용한다.
정답 확인

정답 ③

43번
아크 용접기에 표시된 AW300에서 "300"이 나타내는 것은?
  1. ① 정격 부하 전압
  2. ② 정격 2차 전류
  3. ③ 2차 무부하 전압
  4. ④ 리액턴스
정답 확인

정답 ②

44번
가스절단의 결과에 영향을 미치는것과 거리가 먼 것은?
  1. ① 팁의 크기와 모양
  2. ② 절단속도
  3. ③ 가스의 순도
  4. ④ 가스용기 내의 압력
정답 확인

정답 ④

45번
다음 중 나사(screw)의 이동량을 이용한 측정기는?
  1. ① 다이얼 게이지
  2. ② 마이크로미터
  3. ③ 버니어 캘리퍼스
  4. ④ 옵티 미터
정답 확인

정답 ②

46번
다음 그림과 같은 철골구조의 명칭은?
판금제관산업기사 2005년 1회 46번 문제 그림
  1. ① 텐션(tension) 구조
  2. ② 트러스(truss) 구조
  3. ③ 라멘(rahmen) 구조
  4. ④ 아치(arch) 구조
정답 확인

정답 ②

47번
두꺼운 철판을 마름질할 때 흰페인트를 사용하는데 다음 중 어느 조건을 갖추어야 하는가?
  1. ① 지우기 어렵고 건조가 느린 것
  2. ② 건조가 빠르고 지우기 어려운 것
  3. ③ 지우기 쉽고 건조가 느린 것
  4. ④ 건조가 빠르고 지우기 쉬운 것
정답 확인

정답 ②

48번
다음 그림에서 L1=120 mm, L2=180 mm, L3=120 mm일 때 바깥치수 가산법에 의해 계산한 재료의 길이는? (단, 판재의 두께는 2 mm, 늘임 보정값은 3이다)
판금제관산업기사 2005년 1회 48번 문제 그림
  1. ① 420 mm
  2. ② 414 mm
  3. ③ 426 mm
  4. ④ 413 mm
정답 확인

정답 ②

49번
압력 용기의 경판 성형에 이용되지 않는 가공법은?
  1. ① 프레스에 의한 드로잉
  2. ② 스피닝에 의한 가공
  3. ③ 프레스에 의한 타출
  4. ④ 로울에 의한 가공
정답 확인

정답 ④

50번
가스용접에서 용접봉의 지름(D)과 모재의 두께(t)는 어떤 관 계가 있는가?
  1. ① D = t/2 ＋ 1
  2. ② D = t/2 － 1
  3. ③ D = t/2 ＋ 2
  4. ④ D = t/2 － 2
정답 확인

정답 ①

51번
다음 중 각도 측정기에 해당되지 않는 것은?
  1. ① 리밋 게이지
  2. ② 콤비네이션 세트
  3. ③ 오토 콜리메이터
  4. ④ 사인 바
정답 확인

정답 ①

52번
원판 소재에서 뽑힌 부분이 스크랩(scrap)이 되고 남은 부 분이 제품이 되는 작업은?
  1. ① 블랭킹(blanking)
  2. ② 트리밍(trimmming)
  3. ③ 펀칭(punching)
  4. ④ 셰이빙(shaving)
정답 확인

정답 ③

53번
프레스 가공에서 펀치에 걸리는 추력을 받치는 역할을 하는 부품은?
  1. ① 스토퍼(stopper)
  2. ② 스트리퍼(stripper)
  3. ③ 녹 아웃(knock out)
  4. ④ 패킹 플레이트(packing plate)
정답 확인

정답 ④

55번
고무를 사용한 성형 가공 중 컨테이너 안에 고무를 넣고 압 력을 가하여 플랜지 성형을 하는 방법은?
  1. ① 마폼법(marform process)
  2. ② 휠론법(wheelon process)
  3. ③ 하이드로메틱법(hydromatic process)
  4. ④ 게링법(guerin process)
정답 확인

정답 ④

56번
다음 그림과 같은 보의 종류는?
판금제관산업기사 2005년 1회 56번 문제 그림
  1. ① 단일 형강보
  2. ② 복합 형강보
  3. ③ 트러스 보
  4. ④ 래티스 보
정답 확인

정답 ④

57번
성형은 판금 재료의 어떤 성질을 이용한 가공 방법인가?
  1. ① 연성
  2. ② 소성
  3. ③ 인성
  4. ④ 전성
정답 확인

정답 ②

58번
다음 그림과 같은 심을 무엇이라 하는가?
  1. ① 피츠버그 심
  2. ② 캡 스트립 심
  3. ③ 스텐딩 심
  4. ④ 슬립에스훅 심
정답 확인

정답 ②

59번
소재판의 개방된 가장자리 부분이 늘어나 변형이 생겼을 때 교정방법으로 가장 좋은 것은?
  1. ① 정반에 의한 교정
  2. ② 수공구에 의한 교정
  3. ③ 국부가열에 의한 교정
  4. ④ 주름넣기에 의한 교정
정답 확인

정답 ④

60번
다음 중 한쌍의 다이사이에 소재를 넣고 압축력을 주어 주 화, 메달, 장식품의 표면에 모양, 문자 등을 찍어내는 가공 법은?
  1. ① 업셋팅
  2. ② 코이닝
  3. ③ 엠보싱
  4. ④ 스웨이징 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
