1번
직선날 전단기로 연강을 전단 가공할 때 윗날과 아랫날의 틈 새는 얼마가 적당한가? (판재 두께에 대한 % 이며, 판두께는 3 mm 이하인 경우)
- ① 1 - 2 %
- ② 6 - 9%
- ③ 20 - 30 %
- ④ 40 - 60 %
정답 확인
정답 ②
판금제관산업기사 2002년 1회 기출문제
2002-08-11 시행 · 57문항
이 회차 문제 풀기 →2번
다음 중 프레스와 전단기의 안전수칙 중 틀린 것은?
- ① 페달은 X자형의 덮개를 쒸울 것
- ② 정지시에는 스위치를 반드시 끄고 페달을 밟아 놓지말 것
- ③ 공동작업을 할 때에는 페달을 밟은 사람을 정해 놓고 작 업한다.
- ④ 작업하기 전에 한번 공회전시켜 클러치, 스프링 및 브레 이크 상태를 점검한다.
정답 확인
정답 ①
3번
압력을 가하는 시간을 길게 유지할 수 있고, 과부하에 대한 안전장치가 있으며 특히 행정의 어느 위치에서도 일정한 가 압력이 발생하는 프레스는?
- ① 크랭크 프레스(crank press)
- ② 캠 프레스(cam press)
- ③ 유압 프레스(hydraulic press)
- ④ 익센트릭 프레스(eccentric press)
정답 확인
정답 ③
4번
보통 컴퍼스로 그릴 수 없는 긴 선분을 옮기거나, 큰 원을 그 릴 때 사용하는 것은?
- ① 빔 컴퍼스
- ② 스프링 컴퍼스
- ③ 보통 컴퍼스
- ④ 서피스 게이지
정답 확인
정답 ①
5번
다음 중 방호장치의 기본 목적은?
- ① 기계의 오작동을 방지하기 위하여
- ② 작업자에게 경각심을 주기 위하여
- ③ 작업 중 주위에 사람의 접근을 막기 위하여
- ④ 인적이나 물질적 손실을 방지하기 위하여
정답 확인
정답 ④
6번
판금용 기계 중 갱슬리터에 의한 설명으로 잘못된 것은?
- ① 두 개의 평행축에 여러개의 원형날이 있다.
- ② 나비가 넓은 판재를 띠모양으로 길게 전단하는 기계이다.
- ③ 판재를 직선이나 원형 및 임의의 모양으로 전단하는 기계 이다.
- ④ 좁은 띠판을 변형없이 정확한 치수로 대량생산이 가능하 다.
정답 확인
정답 ③
7번
그림과 같은 심(seam)방법은?
- ① 캡스트립 시임
- ② 스탠딩 시임
- ③ 더브테일 시임
- ④ 피츠버그 록 시임
정답 확인
정답 ③
8번
램의 구동방식에 따른 동력 프레스브레이크(press break)의 종류가 아닌것은?
- ① 크랭크식
- ② 편심(판)식
- ③ 유압식
- ④ 피니온 및 래크식
정답 확인
정답 ④
9번
다음 중 도수율은 어느 것인가?
- ① 재해발생건수/연근로시간수 × 1,000,000
- ② 산업재해건수/근로자수 × 1,000
- ③ 노동손실일수/연근로시간수 × 1,000
- ④ 산업재해건수/근로자수 × 100,000
정답 확인
정답 ①
10번
압력용기 제작시 운반에 이용되는 기계가 아닌 것은?
- ① 호이스트(hoist)
- ② 와이어 로프(wire rope)
- ③ 크레인(crane)
- ④ 컨베이어(conveyer)
정답 확인
정답 ②
11번
청동의 종류 중에서 Sn 8 - 12%에 Zn 1 - 2%를 첨가한 구리 합금으로 해수에 잘 침식되지 않아 선박 등에 널리 사 용되는 것은?
- ① 인 청동
- ② 베어링용 청동
- ③ 포금
- ④ 미술용 청동
정답 확인
정답 ③
12번
봉재의 치수 표시법이 틀린 것은?
- ① 원형강 - 지름
- ② 반원형강 - 지름
- ③ 6각강 - 대변의 길이
- ④ 사각강 - 대각선의 길이
정답 확인
정답 ④
13번
일반적으로 내식성, 내열성, 내한성이 우수하고 기계적 성질 도 좋아 판금 재료 중에서 가장 우수한 재료는?
- ① 스테인리스 강판
- ② 알루미늄 피복 강판
- ③ 오스테나이트 망간 강판
- ④ 규소 강판
정답 확인
정답 ①
14번
판금재료로 가장 많이 쓰이는 철강의 특성을 설명한 것 중 틀린 것은?
- ① 전연성이 풍부하여 판금 공작이 쉽다.
- ② 재료를 구하기 쉽고 비교적 값이 싸다.
- ③ 제조 과정을 자동화 하기 쉬워 대량 생산이 가능하다
- ④ 내식성, 내열성, 내산성이 매우 크므로 수명이 길다.
정답 확인
정답 ④
15번
강은 약 200∼300 ℃에서는 강도는 크지만 연신율이 대단 히 작아져서, 여린 성질을 나타내는 것을 무엇이라 하는가?
- ① 청열취성
- ② 적열취성
- ③ 상온취성
- ④ 고온취성
정답 확인
정답 ①
16번
열간 압연 연강판 중 소성 가공성을 높이기 위해 킬드강으 로 만든 것은?
- ① SHP 1
- ② SHP 2
- ③ SHP 3
- ④ SHP 4
정답 확인
정답 ③
17번
독기가 없고 안전한 식료품 그릇, 가정용품, 공업용 기구등 에 적당한 강판은?
- ① 아연도금 강판
- ② 주석도금 강판
- ③ 열간압연 강판
- ④ 냉간압연 강판
정답 확인
정답 ②
18번
두랄루민(duralumin)의 주성분으로 다음 중 맞는 것은?
- ① Al＋Mn＋Cu＋Mg
- ② Cu＋Mg＋Mn＋Ni
- ③ Sn＋Mg＋Mn＋Cu
- ④ Al＋Cu＋Sn＋Mg
정답 확인
정답 ①
19번
강판의 결함 중 가열하여 늘인 산화물이 선 모양, 점 모양 혹은 고리모양으로 판 표면에 나타나는 현상은?
- ① 피트(pit)
- ② 스케브(scab)
- ③ 스케일(scale)
- ④ 웨이브(wave)
정답 확인
정답 ③
20번
다음 관(pipe)의 종류 표시기호중 고압배관용 탄소강관을 나 타내는 것은?
- ① SPPH
- ② STH
- ③ STHB
- ④ SPHT
정답 확인
정답 ①
21번
현장에서 사용하는 KS 제품 규격 번호가 ㉿ B 1503-99등 으로 표시되어 있을 경우 설명 중 틀린 것은?
- ① ㉿ : KS 제품임을 표시한다.
- ② B : 제품의 명칭 영문자 약호이다.
- ③ 1503 : KS 규격번호가 1503 이다.
- ④ 99 : 해당 규격의 제정 또는 최종 개정년도가 1999년이 다.
정답 확인
정답 ②
22번
체인졍로우프졍코일 스프링 등과 같은 모양의 반복부분을 생략할 때 쓰는 가상선으로 다음 중 가장 적합한 것은?
- ① 가는 이점쇄선
- ② 가는 일점 쇄선
- ③ 파선
- ④ 은선
정답 확인
정답 ①
23번

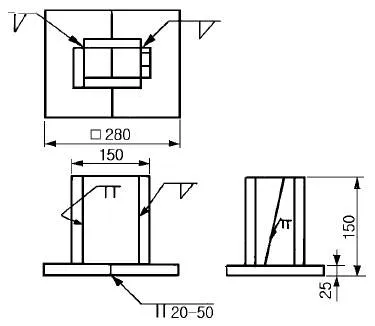

다음 도면 해독에 대한 설명으로 올바른 것은?
- ① 용접선의 수는 11개
- ② 강판의 부품 갯수는 7개
- ③ 도면대로 용접한 후 용기 위에서 물을 넣으면 누수되지 않는다.
- ④ 밑판은 20mm 용접하고, 50mm은 용접하지 않는 단속 용접이다.
정답 확인
정답 ③
24번
그림은 절단된 직육각뿔의 정면도로 선분 와 은 실장이다. 평면도에서 기선에 평행하게 나타나는 변은?
- ① 변9'10'
- ② 변7'8'
- ③ 변2'8'
- ④ 변1'7'
정답 확인
정답 ④
28번
KS 나사의 표시방법 중 호칭이 3/4 인치인 관용 테이퍼 암 나사를 표시하는 기호는?
- ① R 3/4
- ② Rc 3/4
- ③ PT 3/4
- ④ Rp 3/4
정답 확인
정답 ②
29번
보기의 용접부 검사기호의 설명으로 올바른 것은?
- ① 방사선 투과시험 수직탐상 (보기)
- ② 초음파 탐상시험 수직탐상
- ③ 와류 탐상시험 수평탐상
- ④ 누설 탐상시험 수평탐상
정답 확인
정답 ②
30번

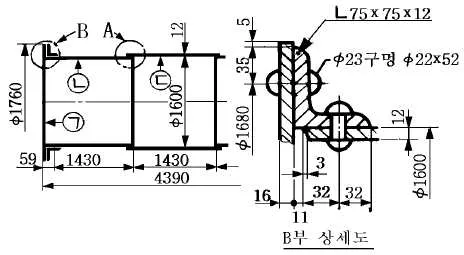

보기의 그림은 리벳이음 보일러의 간략도와 부분 상세도이 다. 냘 판의 두께는?
- ① 11mm
- ② 12mm
- ③ 16mm
- ④ 32mm
정답 확인
정답 ③
31번
오므리기 가공에서 소재판 지름(D)에 대한 제품의 지름(d) 의 비(= d/D)을 무엇이라 하는가?
- ① 오므림비
- ② 오므림률
- ③ 압하율
- ④ 단면 수축률
정답 확인
정답 ②
32번
다음 그림과 같은 제품을 판금정을 사용하여 굽히려 할때 가장 적합한 순서는?
- ① A, B, C, D, E
- ② A, C, E, B, D
- ③ B, D, C, A, E
- ④ A, E, B, D, C
정답 확인
정답 ④
33번
다음 그림과 같은 방법으로 행하는 심(seam)을 무엇이라 하 는가?
- ① 더브테일 심
- ② 보텀더블 심
- ③ 스텐딩 심
- ④ 피츠버그록 심
정답 확인
정답 ②
34번
리벳작업시 리벳 길이가 짧으면 어떤 현상이 일어나는가?
- ① 완전한 모양을 만들 수 없다.
- ② 정확한 리벳 작업을 할 수 있다.
- ③ 구부러지기 쉽고 헐겁게 되어 불완전한 결과가 된다.
- ④ 강도가 강하게 된다.
정답 확인
정답 ①
35번
두께 0.8mm의 판재를 그루브 심하려고 한다. 심 나비를 5mm로 할때 심 여유는?
- ① 2.4mm
- ② 15mm
- ③ 17.4mm
- ④ 19mm
정답 확인
정답 ④
36번
그림과 같은 원뿔을 각도기를 써서 전개하고자 한다. 어떤 공식을 이용하여 계산할수 있는가?
- ① θ° =180D/R
- ② θ° =180R/D
- ③ θ° =360R/D
- ④ θ° =360D/R
정답 확인
정답 ①
37번
다음중 굽힘 가공시 고려할 사항이 아닌 것은?
- ① 판재의 방향성
- ② 전단면의 처리
- ③ 균열방지 구멍
- ④ 판재의 비중
정답 확인
정답 ④
38번
산화철에 철분을 첨가하여 만든 연강용 피복아크 용접봉으 로 접촉용접을 할 수 있는 것은?
- ① E4313
- ② E4303
- ③ E4327
- ④ E4324
정답 확인
정답 ③
39번
다음 저항용접 중 겹치기 용접이 아닌 것은?
- ① 점 용접
- ② 업셋 용접
- ③ 심 용접
- ④ 프로젝션 용접
정답 확인
정답 ②
40번
서브머지드 아크용접에 대한 결점으로 옳지 않은 것은?
- ① 개선 홈의 정밀을 요한다.
- ② 작업능률이 수동용접에 비해 떨어진다.
- ③ 적용 자세에 제약을 받는다.
- ④ 적용 재료의 제약을 받는다.
정답 확인
정답 ②
41번
가스절단의 결과에 영향을 미치는 요소가 아닌 것은?
- ① 팁의 크기 및 형태
- ② 절단 속도
- ③ 가스의 순도
- ④ 가스용기 내의 압력
정답 확인
정답 ④
42번
철골 구조물에 사용되는 기둥에는 조립기둥이 있다. 다음 중 조립기둥에 속하지 않는 것은?
- ① 플레이트 기둥
- ② 트러스 기둥
- ③ 래티스 기둥
- ④ 형강 기둥
정답 확인
정답 ④
43번
압력용기를 제작후 수압에 의한 내압시험을 할 경우 시험 압력은 최고 허용압력의 몇배 정도로 하는가?
- ① 1.2배
- ② 1.5배
- ③ 2.0배
- ④ 2.5배
정답 확인
정답 ②
44번
굽힘 가공에 의한 스프링 백(spring back)에 대한 설명으로 틀린 사항은?
- ① 탄성한계 및 강도가 높을수록 스프링백의 양이 커진다.
- ② 동일한 판두께에 대한 굽힘 반지름이 클수록 스프링백의 양은 커진다.
- ③ 같은 두께의 판재에서 굽힘각도가 예리할수록 스프링백 의 양은 작아진다.
- ④ 동일한 굽힘 반지름에 대해서는 두께가 얇을수록 스프링 백의 양은 커진다.
정답 확인
정답 ③
45번
다음 그림에서 L1=120mm, L2=180mm, L3=120mm일 때 바 깥치수 가산법에 의해 계산한 재료의 길이는? (단, 판재의 두께는 2mm, 늘임 보정값은 3이다.)
- ① 420mm
- ② 414mm
- ③ 426mm
- ④ 413mm
정답 확인
정답 ②
46번
판뜨기 할 때 원을 12등분하여 직선으로 옮기면 전체 원주 길이의 몇 %의 오차가 생기는가?
- ① 1.15%
- ② 0.64%
- ③ 0.31%
- ④ 0.12%
정답 확인
정답 ①
47번
아크용접에서 피복제의 역할로서 적당하지 않는 것은?
- ① 아크의 안정과 용융 금속을 보호한다.
- ② 용착 금속의 탈산 및 정련 작용을 한다.
- ③ 스패터링을 적게 한다.
- ④ 용착 금속의 응고와 냉각 속도를 빠르게 한다.
정답 확인
정답 ④
48번
내용적 40L의 산소용기에 80kgf/cm2의 산소가 들어 있다. 1시간에 아세틸렌 200L를 사용하는 토치를 사용하여 혼합 비 1:1의 중성불꽃으로 가스용접을 하면 몇 시간동안 사용 할 수 있는가?
- ① 12시간
- ② 16시간
- ③ 18시간
- ④ 32시간
정답 확인
정답 ②
49번
그림과 같은 리벳이음에서 하중이 1000kgf, 리벳의 직경이 10mm일 때 리벳에 작용하는 전단응력은?
- ① 8 kgf/mm2
- ② 13 kgf/mm2
- ③ 22 kgf/mm2
- ④ 30 kgf/mm2
정답 확인
정답 ②
50번
다음 그림과 같은 형상은 판금전개도에서 무슨 전개방법으 로 그려야 정확하게 전개도가 그려지는가?
- ① 삼각형법
- ② 평행선법
- ③ 방사선법
- ④ 혼합법
정답 확인
정답 ①
51번
선반을 이용하여 판재를 금형과 함께 회전시키면서 성형가 공하는 것을 무엇이라 하는가?
- ① 형 드로잉
- ② 딥 드로잉(deep drawing)
- ③ 스피닝(spinning)
- ④ 블랭킹
정답 확인
정답 ③
52번
다음 중 전단가공이 아닌 것은?
- ① 블랭킹(blanking)
- ② 트리밍(trimming)
- ③ 엠보싱(embossing)
- ④ 셰이빙(shaving)
정답 확인
정답 ③
53번
판두께 4mm의 연강판(전단강도 τ =30 kgf/mm2)에 Ø 300mm의 원판을 블랭킹할 때 블랭킹력은 몇 Ton이 필요한 가?
- ① 90
- ② 100
- ③ 115
- ④ 125
정답 확인
정답 ③
54번
드로잉가공에서 소재의 두께가 얇은 경우에는 제품에 주름 이 생기기 쉬우므로 이를 방지하기 위해 사용되는 것은?
- ① blank holder
- ② die holder
- ③ punch holder
- ④ knock out
정답 확인
정답 ①
55번
국부 가열에 의한 교정작업시 유의사항 중 틀린 것은?
- ① 가열 부분 이외의 온도가 높아지는 것을 방지하기 위해 두꺼운 철판이나 젖은 헝겊을 올려놓고 가열하면 효과적 이다.
- ② 가열 온도가 너무 높으면 금속조직이 미세해지고 낮으면 변형제거 효과가 거의 없다.
- ③ 가열 시간은 가급적 짧은 시간에 하도록 한다.
- ④ 작은 불꽃으로 장시간 가열하면 열이 넓게 퍼져변형 제 거의 효과가 없어진다.
정답 확인
정답 ②
56번
판금제관작업에서 변형을 교정하는 방법 중 열을 이용하여 주로 박판의 변형을 교정하는데 사용하는 방법은?
- ① 적열법
- ② 점 가열법
- ③ 선 가열법
- ④ 삼각 가열법
정답 확인
정답 ②
57번
다음 중 한계게이지에 대한 설명 중 틀린 것은?
- ① 최대치수와 최소치수의 범위를 측정한다.
- ② 측정이 쉽고 신속하여 대량검사에 적합하다.
- ③ 축 또는 구멍의 크기를 측정하는데 적합하다.
- ④ 통과측과 정지측을 가지고 있다.
정답 확인
정답 ③
58번
용접 변형방지 및 조립 정밀도를 목적으로 사용하는 지그 는?
- ① 문형 피스
- ② 턴 버클용 피스
- ③ 볼 탱크용 지그
- ④ 스트롱 백
정답 확인
정답 ④
59번
철골구조의 지점 중 가장 강한 지점은?
- ① 고정 지점
- ② 핀 지점
- ③ 롤러 지점
- ④ 회전 지점
정답 확인
정답 ①
60번
다음 중 리벳 이음의 장점이 아닌 것은?
- ① 용접 이음과는 달리 응력에 의한 잔류 변형이 생기지 않 는다.
- ② 경합금과 같은 용접이 곤란한 재료에는 신뢰성이 뒤진 다.
- ③ 철골 구조물 등에 직접 조립할 때에는 용접 이음보다 쉽 고, 상호 호완성이 있다.
- ④ 특별한 작업 외에는 숙련이 필요하지 않다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인
정답 ②
