판금제관산업기사 2004년 1회 기출문제

2004-05-23 시행 · 56문항

이 회차 문제 풀기 →
1번
다음 중 둥근날 전단기가 아닌 것은?
  1. ① 로타리 시어
  2. ② 니블링 시어
  3. ③ 서큘러 시어
  4. ④ 갱 슬리터
정답 확인

정답 ②

2번
판금에서 판재를 직선절단, 원형절단, 자유절단을 할 수 있는 기계는?
  1. ① 바 폴더
  2. ② 포밍 머신
  3. ③ 바이브러 시어
  4. ④ 갱 슬리터
정답 확인

정답 ③

3번
프레스 브레이크(press break)의 특징 중 틀린 것은?
  1. ① 여러가지 소재를 동시 가공할 수 있다.
  2. ② 굽힘 압력이 강하며 굽힘 정도가 높다.
  3. ③ 대량 생산용으로 적합하다.
  4. ④ 직각 굽힘만 할 수 있는 전용기계이다.
정답 확인

정답 ④

4번
판금용 기계에서 원통이나 캔 등의 밑바닥에 만든 버(burr)를 심하는 데 쓰이며, 또한 더블 심 작업에도 쓰이는 기계는?
  1. ① 그루빙 머신
  2. ② 와이어링 머신
  3. ③ 세팅 다운 머신
  4. ④ 크림핑 머신
정답 확인

정답 ③

5번
프레스의 안전장치 중 슬라이드가 강하 함에 따라 슬라이드 에 연결된 안내끈에 의해 손을 위험 한계 밖으로 되돌리는 장치는?
  1. ① 게이트 가드(gate guard)
  2. ② 풀 아웃(pull out)장치
  3. ③ 스위프 가드(sweep guard)장치
  4. ④ 양손 조작장치
정답 확인

정답 ②

6번
판금 작업시 안전사항 중 맞는 것은?
  1. ① 작은 일감의 프레스 작업은 위험하므로 장갑을 끼고한다.
  2. ② 정리 정돈을 항상 하여야 작업능률도 오르고 안전하다.
  3. ③ V형으로 구부릴때는 관이 밀리지 않게 손으로 단단히 누 르고 작업한다.
  4. ④ 추울때는 장갑을 끼고 해머작업을 하면 좋다.
정답 확인

정답 ②

7번
다음의 공구(Tool) 중 성질이 다른 것은?
  1. ① 금긋기 바늘(Scriber)
  2. ② 센터펀치(Center punch)
  3. ③ 컴파스(Compass)
  4. ④ 드리프트(Drift)
정답 확인

정답 ④

8번
산소가 들어 있는 산소 용기의 취급에 대하여 열거한 것 중 맞지 않는 것은?
  1. ① 운반 중 충격을 주지 않도록 한다.
  2. ② 직사광선을 피하고 항상 60℃ 이하로 해야 한다.
  3. ③ 연소할 염려가 있는 기름이나 물건을 피해야 한다.
  4. ④ 산소의 누설시험은 비눗물로 해야 한다.
정답 확인

정답 ②

9번
납땜 작업에서 염산이 몸에 닿았을때 어떤방법을 써야 하는 가?
  1. ① 빨리 물로 세척한다.
  2. ② 손으로 문지른다.
  3. ③ 황산을 바른다.
  4. ④ 그냥 두어도 무방하다.
정답 확인

정답 ①

10번
서피스 게이지의 용도가 아닌 것은?
  1. ① 평행선 긋기
  2. ② 평행면 검사
  3. ③ 중심내기
  4. ④ 선분의 분할
정답 확인

정답 ④

11번
합금의 특성을 순금속과 비교한 내용 중 틀린 것은?
  1. ① 용융점이 낮아진다.
  2. ② 주조성이 떨어진다.
  3. ③ 전기전도율이 낮아진다.
  4. ④ 열전도율이 낮아진다.
정답 확인

정답 ②

12번
금속재료를 냉간가공하면 가공이 진행됨에 따라 감소하는 것은?
  1. ① 경도
  2. ② 인장강도
  3. ③ 탄성계수
  4. ④ 연신율
정답 확인

정답 ④

13번
다음 중 아연도금 강판에 대한 설명으로 틀린 것은?
  1. ① 함석판이라고도 한다.
  2. ② 두께는 도금 전의 두께로 나타낸다.
  3. ③ 기호는 SPCC 이다.
  4. ④ 내식성이 커서 건축이나 가정용품 등에 쓰인다.
정답 확인

정답 ③

14번
스테인리스 강판은 탄화물이 결정입계에 석출되어 뜨임메짐 이 일어나게 되는데 이 온도는 몇 ℃인가?
  1. ① 450
  2. ② 560
  3. ③ 670
  4. ④ 910
정답 확인

정답 ②

15번
황동판의 인장강도는 아연(Zn)이 몇 % 정도에서 최대가 되 는가?
  1. ① 10%
  2. ② 20%
  3. ③ 30%
  4. ④ 40%
정답 확인

정답 ④

16번
내연 기관의 피스톤 등 자동차 부품으로 많이 쓰이는 내열 성 알루미늄 합금은?
  1. ① 실루민
  2. ② 라우탈
  3. ③ 두랄루민
  4. ④ Y합금
정답 확인

정답 ④

17번
특수한 목적에 사용하기 위해 탄소강에 특수원소를 합금한 강판을 합금강판이라고 하는데 다음 중 합금 강판이 아닌 것은?
  1. ① 규소 강판
  2. ② 크로메이트 강판
  3. ③ 크롬계 스테인리스 강판
  4. ④ 니켈 - 크롬계 스테인리스 강판
정답 확인

정답 ②

18번
금속재료의 성질에서 기계적 성질이 아닌 것은?
  1. ① 인장강도
  2. ② 연신율
  3. ③ 비중
  4. ④ 경도
정답 확인

정답 ③

19번
일반구조용 압연강재에서 강판을 나타내는 것은?
  1. ① SS330P
  2. ② SS330F
  3. ③ SS330A
  4. ④ SS330B
정답 확인

정답 ①

20번
형강 재료는 단면모양에 따라 ㄱ형강, I형강, ㄷ형강, H형 강, E형강, T형강 등이 있다. 이들 형강 재료의 치수 표시방 법으로 올바른 것은?
  1. ① 단면모양의 기호, 높이x두께x길이 - 나비
  2. ② 단면모양의 기호, 두께x높이x나비 - 길이
  3. ③ 단면모양의 기호, 길이x두께x나비 - 높이
  4. ④ 단면모양의 기호, 높이x나비x두께 - 길이
정답 확인

정답 ④

21번
다음 중 가는 2점 쇄선으로 표시되는 선은?
  1. ① 기준선
  2. ② 중심선
  3. ③ 피치선
  4. ④ 가상선
정답 확인

정답 ④

22번
경사면에 평행한 별도 투상면을 설정하고 경사면을 실제 모 양으로 그려진 투상도를 무엇이라 하는가?
  1. ① 정 투상도
  2. ② 요점 투상도
  3. ③ 보조 투상도
  4. ④ 경사 투상도
정답 확인

정답 ③

23번
일반구조용 압연강재의 KS 재료기호인 것은?
  1. ① SS
  2. ② SM
  3. ③ SCP
  4. ④ SP
정답 확인

정답 ①

24번
보기 그림과 같은 등변 앵글의 기호와 치수 표시법은? (단, 길이는 ℓ 이다.)
판금제관산업기사 2004년 1회 24번 문제 그림
  1. ① L A × B × t - ℓ
  2. ② L t × A × B × ℓ
  3. ③ L - B × A × t - ℓ
  4. ④ L - A × B × t/t - ℓ
정답 확인

정답 ①

28번
다음 그림에서 지시선에 기입된 12-7 드릴과 2-3 드릴은 무엇을 뜻하는가?
판금제관산업기사 2004년 1회 28번 문제 그림
  1. ① 지름 7mm의 구멍 12개와 지름 3mm의 구멍 2개를 각 각 드릴로 뚫는다.
  2. ② 지름 12mm의 구멍을 7개 지름 2mm의 구멍을 3개 씩 각각 드릴로 뚫는다.
  3. ③ 지름 12mm 깊이 7mm 의 구멍을 7개, 지름 2mm 깊이 3mm의 구멍을 1개 각각 뚫는다.
  4. ④ 지름 12mm의 구멍을 7mm 간격으로, 지름 2mm의 구 멍 을 수평중심선을 대칭으로 하여 3mm 간격으로 뚫는 다
정답 확인

정답 ①

29번
보기와 같은 KS 용접 도시 기호 설명으로 틀린 것은? : 온둘레 현장 용접
판금제관산업기사 2004년 1회 29번 문제 그림판금제관산업기사 2004년 1회 29번 문제 그림
  1. ① a5 : 필렛용접 목 두께 5mm
  2. ② 3 : 단속 용접부의 개수 3개
  3. ③ 50 : 인접 용접부 간의 거리(피치) 50mm
정답 확인

정답 ④

30번
물체를 평면위에 펼쳐 그린 것을 무엇이라 하는가?
  1. ① 투시도
  2. ② 평면도
  3. ③ 전개도
  4. ④ 입체도
정답 확인

정답 ③

31번
철판의 두께가 3.2mm인 것으로 다음 그림과 같이 만들고자 하면 철판의 길이(L)를 얼마로 절단하여야 하겠는가?
판금제관산업기사 2004년 1회 31번 문제 그림
  1. ① 386.85mm
  2. ② 376.8mm
  3. ③ 366.94mm
  4. ④ 356.7mm
정답 확인

정답 ③

32번
직각으로 굽힘가공을 할때 플랜지의 최소높이는 굽힘반지름 중심에서 얼마까지인가?
판금제관산업기사 2004년 1회 32번 문제 그림
  1. ① H = t
  2. ② H = 2t
  3. ③ H = 2.5t
  4. ④ H = 3t
정답 확인

정답 ②

33번
다음 그림과 같이 철판의 두께가 2mm이고 굽힘선의 길이가 30cm이며, 판의 인장강도가 40kgf/mm2인 재료를 프레스에 서 V형 굽힘하려 할 때 굽힘에 필요한 힘은 몇 kgf 인가? (단, 다이 홈 나비는 16mm이고, 보정값 C=1.5로 한다.)
판금제관산업기사 2004년 1회 33번 문제 그림
  1. ① 2000
  2. ② 3000
  3. ③ 4500
  4. ④ 5500
정답 확인

정답 ③

34번
원통 드로잉을 하였을 때 그림과 같이 플랜지 부분에 불규 칙하게 늘어난 부분이 생긴다. 주된 이유로서 옳은 것은?
판금제관산업기사 2004년 1회 34번 문제 그림
  1. ① 불순물이 지나치게 많으므로
  2. ② 압연판은 이방성이 있기때문
  3. ③ 드로잉 속도가 지나치게 빠르기 때문에
  4. ④ 드로잉형의 상형과 하형이 맞지 않았으므로
정답 확인

정답 ②

35번
딥 드로잉(deep drawing) 강판으로 직경 ø 76.8의 제품을 드로잉 하고자 할 때 블랭크의 직경이 200 mm이라면 몇 공정으로 드로잉 할 수 있는가? (단, 드로잉률은 0.6, 재드 로잉률은 0.8로 한다.)
  1. ① 3회
  2. ② 4회
  3. ③ 5회
  4. ④ 6회
정답 확인

정답 ①

36번
가스용접의 가스불꽃 중에서 온도가 최고 높은 불꽃은?
  1. ① 산소 - 아세틸렌 불꽃
  2. ② 산소 - 메탄 불꽃
  3. ③ 산소 - 프로판 불꽃
  4. ④ 산소 - 수소 불꽃
정답 확인

정답 ①

38번

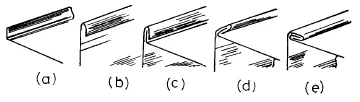

아래 그림과 같은 심은 무슨 심인가?
판금제관산업기사 2004년 1회 38번 문제 그림
  1. ① 더블테일 심(dovetail seam)
  2. ② 더블 심(double seam)
  3. ③ 슬립 에스훅 심(slip s-hook seam)
  4. ④ 피츠버그 심(pittsburgh seam)
정답 확인

정답 ②

39번
코킹(caulking)작업이 곤란한 판재의 두께는?
  1. ① 5mm 이하
  2. ② 6mm 이하
  3. ③ 7mm 이하
  4. ④ 8mm 이하
정답 확인

정답 ①

40번
접시머리 리벳을 사용하는 리벳 시공시에 적합한 드릴작업 은?
  1. ① 스폿 페이싱(spot facing)
  2. ② 보링(boring)
  3. ③ 카운터 싱킹(counter sinking)
  4. ④ 카운터 보링(counter boring)
정답 확인

정답 ③

41번
제품가공 완료 후 도장작업의 목적으로 옳지 않은 것은?
  1. ① 제품의 안정성
  2. ② 물체의 보호
  3. ③ 색채 및 미장
  4. ④ 전기절연 등 특수성능
정답 확인

정답 ①

42번
소재의 개방된 가장자리 부분이 늘어나 변형이 생겼을 때 어떤 방법에 의해 교정하는 것이 좋은가?
  1. ① 국부가열에 의한 교정
  2. ② 주름넣기 방법에 의한 교정
  3. ③ 다듬질 받침쇠에 의한 교정
  4. ④ 정반에 의한 교정
정답 확인

정답 ②

43번
다음 측정기 중 아들자와 어미자로 되어있지 않은 것은?
  1. ① 마이크로미터
  2. ② 버니어캘리퍼스
  3. ③ 하이트게이지
  4. ④ 다이얼게이지
정답 확인

정답 ④

44번
두꺼운 판재의 전개방법(제관전개) 설명 중 적합치 않은 것 은?
  1. ① 판두께의 중립선을 길이로 한다.
  2. ② 평면도가 곡선일 경우 판두께의 중립선을 기준한다.
  3. ③ 각뿔같은 제품은 판두께의 중심보다 내측을 기준한다
  4. ④ 원통같은 제품은 판두께의 외측을 기준한다.
정답 확인

정답 ④

45번
스프링 백(spring back)에 대한 설명 중 잘못된 것은?
  1. ① 탄성한도가 높을수록 커진다.
  2. ② 두께가 동일할 때, 굽힘 반지름이 클수록 커진다.
  3. ③ 두께가 동일할 때, 굽힘 각도가 예리할수록 커진다.
  4. ④ 다이의 어께 나비가 작을수록 작아진다.
정답 확인

정답 ④

46번
판재로 용기를 만든후 그 가장자리에 강성을 부여하고 아름 답게 하기 위하여 둥글게 말았다. 이러한 작업을 무엇이라 하는가?
  1. ① 코이닝(coining)
  2. ② 비딩(beading)
  3. ③ 크림핑(crimping)
  4. ④ 터닝(turning)
정답 확인

정답 ④

47번
다음 정밀 전단법 중 펀치가 다이 속에 들어가지 않도록 한 뽑기법으로 클리어런스(clearance)가 마이너스(-)인 뽑기 방 법은?
  1. ① 피니시 블랭킹
  2. ② 압출 뽑기법
  3. ③ 정밀 뽑기법
  4. ④ 상하 뽑기법
정답 확인

정답 ②

48번
내부용적이 50L, 120 kgf/cm2인 산소용기의 압력이 사용 후 70 kgf/cm2까지 내려갔다. 산소의 사용량은?
  1. ① 5000 L
  2. ② 7500 L
  3. ③ 10000 L
  4. ④ 2500 L
정답 확인

정답 ④

49번
전기저항 용접에서 발생하는 발열량 Q를 구하는 식은? (단, 전류 = I[A], 저항 = R[Ω], 통전시간 = t[sec], 발열량 = Q[cal]이다.)
  1. ① Q = 0.24IRt2
  2. ② Q = 24IRt2
  3. ③ Q = 24I2Rt
  4. ④ Q = 0.24I2Rt
정답 확인

정답 ④

50번
전단 저항이 60㎏f/mm2 인 강재를 전단할 때 판두께 3.2mm 전단길이 100mm 이면 최대 전단 하중은 몇 kgf인 가?
  1. ① 19200
  2. ② 787200
  3. ③ 7872
  4. ④ 13120
정답 확인

정답 ①

51번
가스절단에서 절단팁과 모재간의 거리는 절단의 결과에 많 은 영향을 주게되는데 백심불꽃과 모재간의 적당한 거리는?
  1. ① 1.5 ~ 2.0 mm
  2. ② 2.5 ~ 3.0 mm
  3. ③ 3.5 - 4.0 mm
  4. ④ 4.5 - 5.0 mm
정답 확인

정답 ①

52번
다음의 물체 중 수평으로 절단하면 단면이 삼각형으로 되는 것은?
  1. ① 정육면체
  2. ② 정사각뿔
  3. ③ 육각기둥
  4. ④ 정삼각뿔
정답 확인

정답 ④

53번
다음 피복아크 용접봉의 종류 중에서 일미나이트게 용접봉 을 나타내는 것은?
  1. ① E4301
  2. ② E4303
  3. ③ E4313
  4. ④ E4316
정답 확인

정답 ①

54번
다음의 금속재료 중에서 아세틸렌(C2H2)가스와 화합하여 폭 발성의 위험이 없는 것은?
  1. ① 구리
  2. ② 아연
  3. ③ 수은
  4. ④ 은
정답 확인

정답 ②

55번
물체와 물체 사이의 일정간격을 유지하는데 사용되는 볼트 는?
  1. ① 아이 볼트
  2. ② 스테이 볼트
  3. ③ 스터드 볼트
  4. ④ 관통 볼트
정답 확인

정답 ②

56번
다음 중 철골구조의 특징이 아닌 것은?
  1. ① 공기(工期)를 단축할 수 있다.
  2. ② 가설 공사시 위험성이 매우 높다.
  3. ③ 기둥의 좌굴 현상을 고려해야 한다.
  4. ④ 기존 구조물을 철거시 자재를 재사용할 수 없다.
정답 확인

정답 ④

57번
마킹 작업에 사용하는 약자 중 틀린 것은?
  1. ① M.K : 맞춤표
  2. ② FT8 : 판두께 8mm
  3. ③ SL : 슬롯
  4. ④ F.L : 플랜지
정답 확인

정답 ②

58번
압력용기를 제작할 때 사용되는 재료의 허용 한계를 정하여 두고 사용 제한을 받는데 탄소강 중 일반 구조용 압연강재 의 사용제한에 해당되지 않는 것은?
  1. ① 최고 사용압력이 4 MPa을 넘는 SS330종, 압력 용기의 동체, 경판, 기타 여기에 속하는 부분
  2. ② 치사적 물질을 보유하는 SS330종 압력용기의 동체, 경 판, 기타 여기에 속하는 부분
  3. ③ 최고 사용온도가 350℃를 넘는 SS330종 압력용기의 동 체, 경판, 기타 여기에 속하는 부분
  4. ④ 최고 사용압력이 1 MPa을 넘는 SS330종 압력 용기의 동체에 길이 이음으로 용접하는 것
정답 확인

정답 ①

59번
압력용기의 동체 조립에 있어서 가용접 및 용접하기 전에 확인해야 할 사항이 아닌 것은?
  1. ① 각 부품의 모양과 치수를 확인한다.
  2. ② 각 부품의 롤흠, 모재의 롤흠은 남겨둔다.
  3. ③ 루트 간격 및 개선각도를 확인한다.
  4. ④ 개선면은 청결하게 산화물,도료,수분 등을 제거한다.
정답 확인

정답 ②

60번
다음 변형교정 작업 중 수공구에 의한 변형 교정 작업 방법 이 아닌 것은?
  1. ① 가감나사 사용
  2. ② 변형교정 롤에 의한 방법
  3. ③ 해머에 의한 방법
  4. ④ 교정용 엔빌에 의한 방법 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
