판금제관산업기사 2003년 1회 기출문제

2003-05-25 시행 · 55문항

이 회차 문제 풀기 →
1번
판금 해머(hammer)의 규격은 무엇으로 표시하는가?
  1. ① 해머자루의 길이
  2. ② 해머의 전체길이
  3. ③ 머리부분의 중량
  4. ④ 타격면의 단면적
정답 확인

정답 ③

2번
제관 작업용 기계 중 전단용 기계는?
  1. ① 매니퓰레이터(manipulator)
  2. ② 갱 슬리터(gang slitter)
  3. ③ 비딩 머신(beading machine)
  4. ④ 포밍 머신(forming machine)
정답 확인

정답 ②

3번
원형날을 아래위로 여러개 회전시켜 폭이 넓은 판에서 부터 폭이 좁은 띠모양으로 연속 전단할수 있는 기계는?
  1. ① 로터리 시어(rotary shear)
  2. ② 핸드 시어(hand shear)
  3. ③ 서큘러 시어(circular shear)
  4. ④ 갱 슬리터(gang slitter)
정답 확인

정답 ④

4번
다음 중 프레스 브레이크(press break)의 장점에 해당되지 않 는 것은?
  1. ① 여러가지 모양을 1행정으로 동시에 작업할 수 있다.
  2. ② 작업면이 길므로 여러가지 모양을 동시에 설치할 수 있 다.
  3. ③ 강한 압력이 작용하므로 전단 작업으로 많이 쓰인다.
  4. ④ 대량 생산용으로 적당하다.
정답 확인

정답 ③

5번
수직면을 회전하는 좌우 2개의 원판이 있고, 수평면에서 회 전하는 중앙 원판이 마찰력에 의하여 회전하면서 나사에 의 하여 램이 상하운동을 하는 프레스는?
  1. ① 캠 프레스
  2. ② 익센트릭 프레스
  3. ③ 크랭크 프레스
  4. ④ 마찰 프레스
정답 확인

정답 ④

6번
아세틸렌 발생기의 취급에 관한 설명 중 틀린 것은?
  1. ① 발생기에는 화기를 가까이 하지 말것
  2. ② 가스가 새는 것을 조사할 때는 비눗물을 사용할 것
  3. ③ 수실의 물이 얼지 않도록 소금물을 사용할 것
  4. ④ 작업 중에 발생기의 물이 부족하지 않도록 주의할 것
정답 확인

정답 ③

7번
해머 작업시 안전에 관한 주의 사항 중 맞지 않는 것은?
  1. ① 슬레지 해머(sledge hammer)를 사용할 때에는 보안경을 써야 한다.
  2. ② 끝은 과도하게 둥근 것을 사용하지 말아야 한다.
  3. ③ 해머의 타격면이 손상되지 않도록 오일(Oil)을 바르고 사 용한다.
  4. ④ 해머의 머리가 찌그러질 때에는 자주 드레스하여 사용한 다.
정답 확인

정답 ③

8번
안전 작업 중 옳지 않은 것은?
  1. ① 재료, 제품등을 적재할 때는 중심(重心)을 낮게한다.
  2. ② 통로는 항시 물을 많이 뿌리고 먼지가 나지않게 청소하면 좋다.
  3. ③ 기름, 구리스, 절삭칩등이 바닥에 흘렀으면 즉시 제거한 다.
  4. ④ 가공품은 일정장소에 정리하여 둔다.
정답 확인

정답 ②

9번
굽힘용기계가 아닌 것은?
  1. ① 머시닝 센터
  2. ② 벤딩 롤링 머신
  3. ③ 앵글 벤더
  4. ④ 탄젠트 벤더
정답 확인

정답 ①

10번
높이 게이지(height gauge)의 사용 목적 중 틀린 것은?
  1. ① 금긋기를 할 수 있다.
  2. ② 실제 높이를 측정할 수 있다.
  3. ③ 홈의 깊이를 측정할 수 있다.
  4. ④ 다이얼 게이지를 붙여 비교 측정할 수 있다.
정답 확인

정답 ③

11번
다음 고장력 강판에 대한 설명으로 맞지 않는 것은?
  1. ① 인장강도가 대단히 높다.
  2. ② Ni,Cr,Mo등 소량의 특수 원소를 첨가한다.
  3. ③ 차량, 선박등에 사용하며 재질은 림드강이다.
  4. ④ 연강에 비하여 경도가 높고, 내마모성도 양호하다.
정답 확인

정답 ③

12번
건축,교량,철도,차량등에 사용되는 구조용 압연강재로서 특 히 우수한 용접성을 필요로 하는 경우에 사용되는 용접 구 조용 압연강재의 기호는?
  1. ① SPCC
  2. ② SPHC
  3. ③ SM400A
  4. ④ SGHC
정답 확인

정답 ③

14번
아연 도금 강판의 두께는 보통 어떻게 나타내는가?
  1. ① 도금 전의 두께로 나타낸다.
  2. ② 도금 후의 두께로 나타낸다.
  3. ③ 가공한 후의 두께로 나타낸다.
  4. ④ 도금의 부착량으로 나타낸다.
정답 확인

정답 ①

15번
스테인리스강의 분류에 해당하지 않는 것은?
  1. ① 오스테나이트계
  2. ② 페라이트계
  3. ③ 소르바이트계
  4. ④ 마텐자이트계
정답 확인

정답 ③

16번
6.4 황동에 철을 1~2% 첨가한 철 황동으로 강도가 크고 내 식성이 좋아 광산기계 등에 사용되는 것은?
  1. ① 문쯔메탈
  2. ② 톰백
  3. ③ 애드미멀티 황동
  4. ④ 델타 메탈
정답 확인

정답 ④

17번
알루미늄 합금의 성질 중 틀린 것은?
  1. ① 연성과 전성이 좋다.
  2. ② 열과 전기의 양도체이다.
  3. ③ 염산에는 특히 강하다.
  4. ④ 용접시 용제가 필요하다.
정답 확인

정답 ③

18번
다음 중 열경화성 수지가 아닌 것은?
  1. ① 베이클라이트
  2. ② 아크릴
  3. ③ 페놀 수지
  4. ④ 에폭시 수지
정답 확인

정답 ②

19번
평강의 치수를 나타내는 방법은?
  1. ① 두께(mm) x 나비(mm) - 길이(m)
  2. ② 두께(cm) x 나비(cm) - 길이(m)
  3. ③ 두께(mm) x 나비(mm) - 길이(cm)
  4. ④ 두께(mm) x 나비(mm) - 길이(mm)
정답 확인

정답 ①

20번
탄소강의 담금질 조직 중 경도와 강도가 가장 높은 것은?
  1. ① 트루스타이트
  2. ② 오스테나이트
  3. ③ 마텐자이트
  4. ④ 소르바이트
정답 확인

정답 ③

21번
제작용 조립도면에서 일반적인 규격품의 규격 표시란으로 가장 적합한 란은?
  1. ① 품명란
  2. ② 재질란
  3. ③ 표제란
  4. ④ 비고란
정답 확인

정답 ④

22번
다음 중 1점 쇄선으로 표시하지 않는 선은?
  1. ① 숨은선
  2. ② 기어의 피치선
  3. ③ 절단선
  4. ④ 중심선
정답 확인

정답 ①

23번
대칭 도형의 생략에 관한 설명 중 틀린 것은?
  1. ① 대칭 중심선의 한쪽을 생략할 수 있다.
  2. ② 대칭 중심선의 양끝에 대칭도시기호(짧은 2개의 평행한 가는선)을 붙인다.
  3. ③ 대칭도시기호를 생략하는 경우는 대칭 중심선을 약간 넘 은 부분까지 그린다.
  4. ④ 대칭도시기호를 생략하는 경우는 대칭 중심선을 약간 넘 은 부분은 파단선으로 마감한다.
정답 확인

정답 ④

24번
도면과 같이 용접기호가 기입 되었을 때 내용을 잘못 해석 한 것은?
판금제관산업기사 2003년 1회 24번 문제 그림
  1. ① 루트의 간격은 3mm이다.
  2. ② 홈 깊이는 24mm 이다.
  3. ③ 루트의 반지름은 12mm이다.
  4. ④ 플레어 X형을 나타낸다.
정답 확인

정답 ④

25번
기계 구조물의 용접부분에 비파괴 탐상 시험기호가 PT-D로 표시되는 시험인 것는?
  1. ① 자분 형광 탐상시험
  2. ② 일반 형광 탐상시험
  3. ③ 비형광 침투 탐상시험
  4. ④ 일반 침투 탐상시험
정답 확인

정답 ③

26번
그림과 같이 절단된 편심 원뿔의 전개법으로 가장 적합한 것은?
  1. ① 삼각형법
  2. ② 평행선법
  3. ③ 사각형법
  4. ④ 동심원법
정답 확인

정답 ①

29번
다음 KS 나사의 표시기호에 대한 설명으로 잘못된 것은?
  1. ① 호칭 기호 M 은 미터 나사이다.
  2. ② 호칭 기호 UNF 는 유니파이 가는 나사이다.
  3. ③ 호칭 기호 PT 는 관용 평행 나사 이다.
  4. ④ 호칭 기호 TW 는 사다리꼴 나사이다.
정답 확인

정답 ③

31번
삼각형에 있어서 밑변을 a, 높이를 b, 빗변을 c라고 하면 피타고라스의 정리에 의하여 c2=a2+b2이다. 피타고라스의 정리를 이용하여 원추의 외곽선 ℓ 을 구하면?
판금제관산업기사 2003년 1회 31번 문제 그림
  1. ① 111.8
  2. ② 100
  3. ③ 150
  4. ④ 122.2
정답 확인

정답 ①

32번
전개도를 그리는 방법으로 잘못된 것은?
  1. ① 평행선을 그려서 전개하는 방법
  2. ② 직각을 그어서 전개하는 방법
  3. ③ 삼각형을 그어서 전개하는 방법
  4. ④ 방사선을 그려서 전개하는 방법
정답 확인

정답 ②

33번
어떤 물체의 전개도를 그리는데 있어서 가장 중요한 것은?
  1. ① 실장
  2. ② 방향성
  3. ③ 용기화법
  4. ④ 삼각형법
정답 확인

정답 ①

34번
판재에서 뽑힌 부분이 스크랩이 되고 남는 부분이 제품이 되는 가공법을 무엇이라 하는가?
  1. ① 셰이빙(shaving)
  2. ② 펀칭(punching)
  3. ③ 트리밍(trimming)
  4. ④ 블랭킹(blanking)
정답 확인

정답 ②

35번

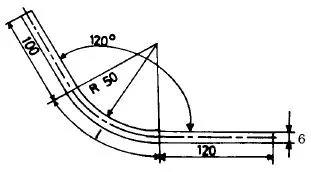

6mm 판재를 그림과 같이 구부리고자 한다. 필요한 판재의 길이는 얼마나 되는가?
판금제관산업기사 2003년 1회 35번 문제 그림
  1. ① 265.47
  2. ② 275.47
  3. ③ 280.47
  4. ④ 285.47
정답 확인

정답 ②

36번
오므림률의 수치에 대해 옳게 설명한 것은?
  1. ① 제품 지름에 대한 소재판 지름의 비를 말한다.
  2. ② 오므림률의 수치가 크면 제품의 높이는 낮아진다.
  3. ③ 오므림률의 수치가 크면 가공이 어렵다.
  4. ④ 오므림률의 수치가 크면 재료의 오므리기 변형이 커진 다.
정답 확인

정답 ②

37번
고무 또는 유연한 재료로 만든 밀폐된 압력실 속에 액체를 가득 채우고 다이나 펀치를 사용하는 가공법으로 디프드로 잉이나 복잡한 것을 드로잉 가공하는데 편리한 가공법은?
  1. ① 마폼법
  2. ② 탄성폼법
  3. ③ 하이드로폼법
  4. ④ 니트로폼법
정답 확인

정답 ③

39번
스테인리스 강판의 납땜이 곤란한 주된 이유는?
  1. ① 니켈을 함유하고 있어서
  2. ② 강한 산화막이 있어서
  3. ③ 크롬의 함유량이 많아서
  4. ④ 재질의 경도가 강해서
정답 확인

정답 ②

40번
얇은 판재에 여러가지 통풍관의 세로 모서리 심으로 통풍장 치, 난방 장치에 이용되는 심은?
  1. ① 캡 스트립 심(cap strip seam)
  2. ② 피츠버그 심(pittsburgh seam)
  3. ③ 핸디 심(handy seam)
  4. ④ 더브테일 심(dovetail seam)
정답 확인

정답 ②

41번
다음 리벳 접합에 관한 설명 중 맞는 것은?
  1. ① 리벳 접합은 어떠한 경우라도 한쪽 가장자리에서부터 순 차적으로 해야 한다.
  2. ② 두 모재의 강도가 서로 다를 때는 강도가 약한 모재의 재질과 같은 리벳을 사용한다.
  3. ③ 너무 가열한 리벳은 냉각 후 재차 가열하여 사용한다.
  4. ④ 둥근머리 리벳의 호칭길이는 리벳의 전체길이로 나타낸 다.
정답 확인

정답 ②

42번
판재의 끝은 코킹 하기 쉽도록 x를 몇 도 정도로 하는가?
판금제관산업기사 2003년 1회 42번 문제 그림
  1. ① 45° ~ 50°
  2. ② 75° ~ 85°
  3. ③ 55° ~ 60°
  4. ④ 35° ~ 40°
정답 확인

정답 ②

43번
파괴시험 중 샤르피(charpy)식과 아이조드(Izod) 식으로 나 누어지는 기계적 시험법은?
  1. ① 굽힘시험
  2. ② 경도시험
  3. ③ 충격시험
  4. ④ 피로시험
정답 확인

정답 ③

44번
용접 후 용접부의 결함을 찾기위한 검사밥법 중 비파괴검사 의 종류가 아닌 것은?
  1. ① 외관 검사
  2. ② X선 검사
  3. ③ 자기 검사
  4. ④ 부식 시험
정답 확인

정답 ④

45번
강판으로 원통을 성형할 때 그림의 전개도에서 L을 구하는 식으로 맞는 것은? (단, 정밀도는 외경을 기준으로 함)
판금제관산업기사 2003년 1회 45번 문제 그림
  1. ① L = D2 + π
  2. ② L = D + π3
  3. ③ L = π∙(D-t)
  4. ④ L = π∙(D+t)
정답 확인

정답 ③

46번
제관 작업에서 최소 굽힘 반지름에 대한 설명 중 틀린 것 은?
  1. ① 판의 나비가 판재두께의 8배 이상으로 될때 두께에 대한 최소 굽힘 반지름값은 대체로 일정하다.
  2. ② 두께가 두꺼울수록 어느 일정두께까지는 굽힘 반지름이 커진다.
  3. ③ 방향성에 따라 값이 압연방향과 평행방향인 경우가 작아 진다.
  4. ④ 판재를 굽힐때 균열이 생기지 않고 굽힐 수 있는 제일 작은 굽힘반지름을 말한다.
정답 확인

정답 ③

47번
서브머지드 아크 용접(sebmerged arc welding)을 설명한 것 중 틀린 것은?
  1. ① 유니온 멜트 용접(Union melt welding)이라고도 한다.
  2. ② 이음 홈이 좁으므로 용접 재료비가 적게들어 경제적이 다.
  3. ③ 용접할 때 아크(arc)가 잘 보여 용접상태를 알아 볼수 있 다.
  4. ④ 용접선이 구부러지거나 짧으면 비능률적이다.
정답 확인

정답 ③

48번
철골 구조물 도면에 표시하는 사항이 아닌 것은?
  1. ① 사용 강재의 종류
  2. ② 볼트 사용시 품질 구분
  3. ③ 접촉면, 기둥 이음매 등의 마무리 정도
  4. ④ 사용 강재의 가격
정답 확인

정답 ④

49번
보일러의 내부에서 원주응력(후프응력)식을 나타내는 것은? (단, P=내압, D=내경, t=철판의 두께, σ =인장응력)
  1. ① σ = 2t/PD
  2. ② σ = 4t/PD
  3. ③ σ = PD/2t
  4. ④ σ = PD/4t
정답 확인

정답 ③

50번
철골 구조에서 인장재와 압축재에 관한 설명으로 타당성이 없는 것은?
  1. ① 인장재는 접합부에서 국부변형이 크게 일어나지 않도록 해야 한다.
  2. ② 인장응력을 받는 부재를 인장재라 한다.
  3. ③ 압축재는 인장재와 달리 좌굴현상이 일어나지 않는다.
  4. ④ 압축재의 단면 설계는 인장재보다 복잡해진다.
정답 확인

정답 ③

51번
지름 100mm의 소재를 드로잉(drawing)하며 지름 70mm의 원통을 만들었다. 이 때 드로잉율은 얼마인가? 또, 이 70mm 지름의 용기를 재드로잉율 0.8을 사용하여 재드로잉 하면 재드로잉 후의 용기 지름은 얼마인가?
  1. ① 드로잉율 0.7, 재드로잉 후 지름 56mm
  2. ② 드로잉율 1.4, 재드로잉 후 지름 50mm
  3. ③ 드로잉율 0.7, 재드로잉 후 지름 70mm
  4. ④ 드로잉율 1.4, 재드로잉 후 지름 100mm
정답 확인

정답 ①

52번
제품의 한쪽 또는 양쪽에 돌기를 만들어 용접하는 저항 용 접법은?
  1. ① 점 용접(spot welding)
  2. ② 프로젝션 용접(projection welding)
  3. ③ 심 용접(seam welding)
  4. ④ 업셋 용접(upset welding)
정답 확인

정답 ②

53번
너트의 풀림 방지를 위한 일반적인 방법이 아닌 것은?
  1. ① 로크 너트에 의한 방법
  2. ② 와셔를 이용하는 방법
  3. ③ 철사에 의한 방법
  4. ④ 용접에 의한 방법
정답 확인

정답 ④

54번
다음 그림의 부정정 차수(m) 값은? (단, 절점은 모두 핀 절 점 임.)
  1. ① -1
  2. ② 0
  3. ③ +1
  4. ④ +2
정답 확인

정답 ③

55번
수압시험에 있어서 내압 시험 압력은 최고 허용 압력의 약 몇 배 정도인가?
  1. ① 0.5배
  2. ② 1.0배
  3. ③ 1.5배
  4. ④ 2.0배
정답 확인

정답 ③

56번
동력용 편심 프레스에서 편심부의 높이 조정은 무엇으로 하 는가?
  1. ① 마찰차
  2. ② 웜 기어
  3. ③ 편심부시
  4. ④ 랙과 피니언
정답 확인

정답 ②

57번
아세틸렌 가스의 폭발성에 대한 설명 중 틀린 것은?
  1. ① 아세틸렌 가스는 은, 수은 등과 접촉하면 폭발성 화합물 을 생성한다.
  2. ② 아세틸렌 가스가 흐르는 통로에는 구리를 사용한다.
  3. ③ 아세틸렌 가스 속에 인화수소는 함유량이 0.06％ 이상이 면 폭발을 일으킨다.
  4. ④ 인화점이 낮아 약한 화기로도 인화, 폭발 위험이 있다.
정답 확인

정답 ②

58번
판재의 두께 t=5mm, 리벳의 지름 d=8mm, 리벳의 전단응 력(τ)=130kgf/mm2, 리벳의 인장응력(σ)=65kgf/mm2 이라면 리벳 사이의 피치(pitch)는 얼마로 하면 좋은가?
  1. ① 20mm
  2. ② 28mm
  3. ③ 38mm
  4. ④ 48mm
정답 확인

정답 ②

59번
가스절단에서 드래그는 경제적인 면에서 되도록 긴 것이 좋 으나 보통 표준 드래그는 판 두께의 얼마인가?
  1. ① 1/2
  2. ② 1/3
  3. ③ 1/4
  4. ④ 1/5
정답 확인

정답 ④

60번
피복아크 용접시 용접봉의 선택은 용접 품질을 좌우하는 중 요한 요소이다. 다음 중 용접봉의 선택조건으로 관계가 먼 것은?
  1. ① 용접시의 작업각
  2. ② 사용부재의 강도
  3. ③ 사용전류 및 이음의 형상
  4. ④ 모재의 재질 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
