용접산업기사 2019년 1회 기출문제

2019-03-03 시행 · 59문항

이 회차 문제 풀기 →
1번
금속의 일반적인 특성으로 틀린 것은?
  1. ① 전성 및 연성이 좋다.
  2. ② 전기 및 열의 양도체이다.
  3. ③ 금속 고유의 광택을 가진다.
  4. ④ 액체 상태에서 결정 구조를 가진다.
정답 확인

정답 ④

2번
용접작업에서 예열을 하는 목적으로 가장 거리가 먼 것은?
  1. ① 열영향부와 용착금속의 경도를 증가시키기 위해
  2. ② 수소의 방출을 용이하게 하여 저온균열을 방지하기 위해
  3. ③ 용접부의 기계적 성질을 향상시키고 경화 조직의 석출을 방지하기 위해
  4. ④ 온도 분포가 완만하게 되어 열응력의 감소로 용접변형을 줄이기 위해
정답 확인

정답 ①

3번
Fe-C계 평형 상태도에서 체심입방격자인 α철이 A3점에서 γ 철인 면심입방격자로, A4점에서 다시 δ철인 체심입방격자로 구조가 바뀌는 것을 무엇이라고 하는가?
  1. ① 편석
  2. ② 자기 변태
  3. ③ 동소 변태
  4. ④ 금속간화합물
정답 확인

정답 ③

4번
한국산업표준에서 정한 일반 구조용 탄소 강관을 표시하는 것은?
  1. ① SS275
  2. ② SM275A
  3. ③ SGT275
  4. ④ STWW290
정답 확인

정답 ③

5번
다음 원소 중 적열취성의 원인이 되는 것은?
  1. ① C
  2. ② H
  3. ③ P
  4. ④ S
정답 확인

정답 ④

6번
연강류 제품을 용접한 후 노내 풀림법을 이용하여 용접 후 처리를 하려고 한다. 이때 제품을 노 내에서 출입시키는 온도 로 가장 적당한 것은?
  1. ① 300℃ 이하
  2. ② 400℃ 이하
  3. ③ 500℃ 이하
  4. ④ 600℃ 이하
정답 확인

정답 ①

7번
황동에서 일어나는 화학적 성질이 아닌 것은?
  1. ① 자연균열
  2. ② 시효경화
  3. ③ 탈아연 부식
  4. ④ 고온 탈아연
정답 확인

정답 ②

8번
일반적으로 강재의 탄소당량이 몇 % 이하일 때 용접성이 양 호한 것으로 판단하는가?
  1. ① 0.4
  2. ② 0.6
  3. ③ 0.8
  4. ④ 1.0
정답 확인

정답 ①

9번
다음 중 경도가 가장 낮은 조직은?
  1. ① 펄라이트
  2. ② 페라이트
  3. ③ 시멘타이트
  4. ④ 마텐자이트
정답 확인

정답 ②

10번
용접한 오스테나이트계 스테인리스강의 입간 부식을 방지하 기 위해 사용하는 탄화물 안정화 원소에 속하지 않는 것은?
  1. ① Ti
  2. ② Nb
  3. ③ Ta
  4. ④ Al
정답 확인

정답 ④

11번
다음 재료 기호 중 기계 구조용 탄소 강재를 나타낸 것은?
  1. ① SM38C
  2. ② SF340A
  3. ③ SMA460
  4. ④ SM375A
정답 확인

정답 ①

12번
도면에서 척도를 표시할 때 NS의 의미는?
  1. ① 배척을 나타낸다.
  2. ② 현척이 아님을 나타낸다.
  3. ③ 비례척이 아님을 나타낸다.
  4. ④ 척도가 생략됨을 나타낸다.
정답 확인

정답 ③

13번

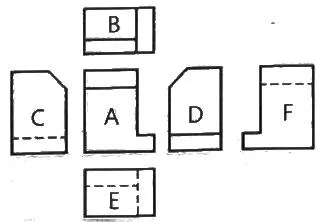

다음 그림과 같은 제3각법 투상도에서 A가 정면도일 때 배 면도는?
용접산업기사 2019년 1회 13번 문제 그림
  1. ① C
  2. ② D
  3. ③ E
  4. ④ F
정답 확인

정답 ④

14번

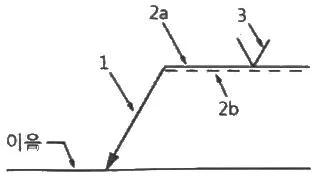

다음 용접 기호 중 ‘2a'가 의미하는 것은?
용접산업기사 2019년 1회 14번 문제 그림
  1. ① 홈 형상
  2. ② 루트 간격
  3. ③ 기준선(실선)
  4. ④ 식별선(점선)
정답 확인

정답 ③

15번
용접 기호에 참고 표시로 끝(꼬리) 부분에 표시하는 내용이 아닌 것은?
  1. ① 용접 방법
  2. ② 허용 수준
  3. ③ 작업 자세
  4. ④ 재료 인장강도
정답 확인

정답 ④

17번
부품의 면이 평면으로 가공되어 있고, 복잡한 윤곽을 갖는 부품인 경우에 그 면에 광명단 등을 발라 스케치 용지에 찍 어 그 면의 실형을 얻는 스케치 방법은?
  1. ① 본뜨기법
  2. ② 프린트법
  3. ③ 사진촬영법
  4. ④ 프리핸드법
정답 확인

정답 ②

18번
다음 중 가는 이점 쇄선의 용도로 가장 적합한 것은?
  1. ① 치수선
  2. ② 수준면선
  3. ③ 회전 단면선
  4. ④ 무게 중심선
정답 확인

정답 ④

19번
핸들이나 바퀴 등의 암 및 리브, 훅, 축, 구조물의 부재 등 의 절단면을 표시하는데 가장 적합한 단면도는?
  1. ① 부분 단면도
  2. ② 한쪽 단면도
  3. ③ 회전도시 단면도
  4. ④ 조합에 의한 단면도
정답 확인

정답 ③

20번
다음 용접 도시기호의 설명으로 옳은 것은?
용접산업기사 2019년 1회 20번 문제 그림
  1. ① 필릿 용접부의 목 길이는 6mm이다.
  2. ② 필릿 용접부의 목 두께는 6mm이다.
  3. ③ 맞대기 용접부의 길이는 300mm이다.
  4. ④ 필릿 용접을 화살표 반대쪽에서 실시한다.
정답 확인

정답 ②

21번
연강의 맞대기 용접 이음에서 용착금속의 인장강도가 100kgf/mm2이고 안전률이 5일 때 용접 이음의 허용응력은 몇 kgf/mm2인가?
  1. ① 10
  2. ② 20
  3. ③ 40
  4. ④ 80
정답 확인

정답 ②

22번
다음 용접시공 조건 중 수축과 관련된 내용으로 틀린 것은?
  1. ① 루트 간격이 클수록 수축이 작다.
  2. ② 피닝을 하면 수축이 감소한다.
  3. ③ 구속도가 크면 수축이 작아진다.
  4. ④ V형 이음은 X형 이음보다 수축이 크다.
정답 확인

정답 ①

23번
용접 구조물 조립 시 일반적인 고려사항이 아닌 것은?
  1. ① 변형제거가 쉽게 되도록 하여야 한다.
  2. ② 구조물의 형상을 유지할 수 있어야 한다.
  3. ③ 경제적이고 고품질을 얻을 수 있는 조건을 설정한다.
  4. ④ 용접 변형 및 잔류 응력을 증가시킬 수 있어야 한다.
정답 확인

정답 ④

24번
용접부의 후열 처리로 나타나는 효과가 아닌 것은?
  1. ① 조직을 경화시킨다.
  2. ② 잔류응력을 제거한다.
  3. ③ 확산성 수소를 방출한다.
  4. ④ 급냉에 따른 균열을 방지한다.
정답 확인

정답 ①

25번
표점거리가 50mm인 인장 시험편을 인장 시험한 결과 62mm로 늘어났다면 연신율(%)은 얼마인가?
  1. ① 12
  2. ② 18
  3. ③ 24
  4. ④ 30
정답 확인

정답 ③

26번
120 A의 용접 전류로 피복 아크 용접을 하고자 한다. 적정 한 차광 유리의 차광도 번호는?
  1. ① 4번
  2. ② 6번
  3. ③ 8번
  4. ④ 10번
정답 확인

정답 ④

27번

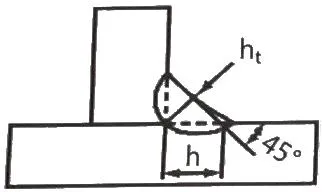

다음 그림의 필릿 용접부에서 이론 목두께 ht는?
용접산업기사 2019년 1회 27번 문제 그림
  1. ① 0.303h
  2. ② 0.505h
  3. ③ 0.707h
  4. ④ 1.414h
정답 확인

정답 ③

28번
용접 이음을 설계할 때 정하중을 받는 강(steel)의 안전율로 가장 적합한 것은?
  1. ① 3
  2. ② 6
  3. ③ 9
  4. ④ 12
정답 확인

정답 ①

29번
다음 중 침투 탐상 검사의 특징으로 틀린 것은?
  1. ① 침투제가 오염되기 쉽다.
  2. ② 국부적 시험이 불가능하다.
  3. ③ 미세한 균열도 탐상이 가능하다.
  4. ④ 시험표면이 너무 거칠거나 기공이 많으면 허위 지시 모 양을 만든다.
정답 확인

정답 ②

30번
잔류 응력을 경감시키는 방법이 아닌 것은?
  1. ① 피닝법
  2. ② 담금질 열처리법
  3. ③ 저온 응력 완화법
  4. ④ 기계적 응력 완화법
정답 확인

정답 ②

31번
용접구조물 설계 시 주의 사항에 대한 설명으로 틀린 것은?
  1. ① 용접이음의 집중, 교차를 피한다.
  2. ② 용접치수는 강도상 필요 이상 크게 하지 않는다.
  3. ③ 후판을 용접할 경우 용입이 낮은 용접법을 이용하여 층 수를 늘린다.
  4. ④ 판면에 직각방향으로 인장하중이 작용할 경우 판의 압연 방향에 주의한다.
정답 확인

정답 ③

32번
용접 잔류응력 등 인장응력이 걸리거나, 특정의 부식 환경 으로 될 때 발생하는 용접 이음의 부식은?
  1. ① 입계부식
  2. ② 틈새부식
  3. ③ 응력부식
  4. ④ 접촉부식
정답 확인

정답 ③

33번
일반적인 용접구조물의 조립순서를 결정할 때 고려해야 할 사항으로 틀린 것은?
  1. ① 변형 발생 시 변형제거가 용이해야 한다.
  2. ② 수축이 큰 이음보다 적은 이음을 먼저 용접한다.
  3. ③ 구조물의 형상을 고정하고 지지할 수 있어야 한다.
  4. ④ 변형 및 잔류응력을 경감할 수 있는 방법을 채택한다.
정답 확인

정답 ②

34번
다음 용접 결함 중 치수상의 결함이 아닌 것은?
  1. ① 변형
  2. ② 치수 불량
  3. ③ 형상 불량
  4. ④ 슬래그 섞임
정답 확인

정답 ④

35번
용융된 금속이 모재와 잘못 녹아 어울리지 못하고 모재에 덮인 상태의 결함은?
  1. ① 스패터
  2. ② 언더컷
  3. ③ 오버랩
  4. ④ 기공
정답 확인

정답 ③

36번
용접이음부의 흠 형상을 선택할 때 고려해야 할 사항이 아 닌 것은?
  1. ① 용착 금속의 양이 많을 것
  2. ② 경제적인 시공이 가능할 것
  3. ③ 완전한 용접부가 얻어질 수 있을 것
  4. ④ 홈 가공이 쉽고 용접하기가 편할 것
정답 확인

정답 ①

37번
용접준비 사항 중 용접 변형 방지를 위해 사용하는 것은?
  1. ① 앤빌(anvil)
  2. ② 스트롱백(strong back)
  3. ③ 터닝 롤러(turing roller)
  4. ④ 용접 머니퓰레이터(welding manipulator)
정답 확인

정답 ②

38번
용접구조물 시공 시 비틀림 변형을 경감하기 위한 방법으로 틀린 것은?
  1. ① 용접 지그를 활용한다.
  2. ② 집중 용접을 피하여 작업한다.
  3. ③ 이음부의 맞춤을 정확하게 한다.
  4. ④ 용접 순서는 구속이 없는 자유단에서부터 구속이 큰 부 분으로 진행한다.
정답 확인

정답 ④

39번
허용응력을 계산하는 식으로 옳은 것은?
  1. ① 허용응력=하중/단면적
  2. ② 허용응력=단면적/하중
  3. ③ 허용응력=변형량/단면적
  4. ④ 허용응력=단면적/변형량
정답 확인

정답 ①

40번
다음 중 위보기 자세를 의미하는 기호는?
  1. ① F
  2. ② H
  3. ③ V
  4. ④ O
정답 확인

정답 ④

41번
피복 아크 용접 작업 중 스패터가 발생하는 원인으로 가장 거리가 먼 것은?
  1. ① 운봉이 불량할 때
  2. ② 전류가 너무 높을 때
  3. ③ 아크 길이가 너무 짧을 때
  4. ④ 건조되지 않은 용접봉을 사용했을 때
정답 확인

정답 ③

42번
46.7리터의 산소용기에 150kgf/cm2이 되게 산소를 충전하 였고, 이것을 대기 중에서 환산하면 산소는 약 몇 리터 인 가?
  1. ① 4090
  2. ② 5030
  3. ③ 6100
  4. ④ 7005
정답 확인

정답 ④

43번
피복 아크 용접 중 용접보에서 모재로 용융금속이 이행하는 방식이 아닌 것은?
  1. ① 단락형
  2. ② 용단형
  3. ③ 스프레이형
  4. ④ 글로뷸러형
정답 확인

정답 ②

44번
TIG용접 시 안전사항에 대한 설명으로 틀린 것은?
  1. ① 용접기 덮개를 벗기는 경우 반드시 전원 스위치를 켜고 작업한다.
  2. ② 제어장치 및 토치 등 전기계통의 절연 상태를 항상 점검 해야 한다.
  3. ③ 전원과 제어장치의 접지 단자는 반드시 지면과 접지되도 록 한다.
  4. ④ 케이블 연결부와 단자의 연결 상태가 느슨해졌는지 확인 하여 조치한다.
정답 확인

정답 ①

45번
연납땜에 가장 많이 사용하는 용가재는?
  1. ① 구리납
  2. ② 망간납
  3. ③ 주석납
  4. ④ 황동납
정답 확인

정답 ③

46번
가스용접에서 수소가스 충전용기의 도색 표시로 옳은 것은?
  1. ① 회색
  2. ② 백색
  3. ③ 청색
  4. ④ 주황색
정답 확인

정답 ④

47번
산소-아세틸렌 용접에서 후진법과 비교한 전진법의 특징으 로 틀린 것은?
  1. ① 용접변형이 크다.
  2. ② 용접속도가 느리다.
  3. ③ 열 이용률이 나쁘다.
  4. ④ 산화의 정도가 약하다.
정답 확인

정답 ④

48번
아크용접기의 보수 및 점검 시 유의해야할 사항으로 틀린 것은?
  1. ① 회전부와 가동부분에 윤활유가 없도록 한다.
  2. ② 용접기는 습기나 먼지 많은 곳에 설치하지 않도록 한다.
  3. ③ 2차측 단자의 한쪽과 용접기 케이스는 접지를 확실히 해 둔다.
  4. ④ 탭 전환의 전기적 접속부는 샌드 페이퍼(sand paper)등 으로 잘 닦아 준다.
정답 확인

정답 ①

49번
일반적인 가스압점의 특징으로 틀린 것은?
  1. ① 전력이 불필요하다.
  2. ② 용가재 및 용제가 불필요하다.
  3. ③ 이음부의 탈탄층이 전혀 없다.
  4. ④ 장치가 복잡하고 설비비가 비싸다.
정답 확인

정답 ④

50번
다음 중 땜납의 구비조건으로 틀린 것은?
  1. ① 접합강도가 우수해야 한다.
  2. ② 모재보다 용융점이 높아야 한다.
  3. ③ 표면장력이 적어 모재의 표면에 잘 퍼져야 한다.
  4. ④ 유동성이 좋고 금속과의 친화력이 있어야 한다.
정답 확인

정답 ②

51번
가스 절단 시 예열불꽃의 세기가 강할 때 나타나는 현상으 로 틀린 것은?
  1. ① 절단면이 거칠어진다.
  2. ② 역화를 일으키기 쉽다.
  3. ③ 모서리가 용융되어 둥글게 된다.
  4. ④ 슬래그 중 철 성분의 박리가 어려워진다.
정답 확인

정답 ②

52번
탄산가스 아크 용접에 대한 설명으로 틀린 것은?
  1. ① 가시 아크이므로 시공이 편리하다.
  2. ② 바람의 영향으로 받지 않으므로 방풍장치가 필요 없다.
  3. ③ 전류 밀도가 높아 용입이 깊고, 용접 속도를 빠르게 할 수 있다.
  4. ④ 단락 이행에 의하여 박판도 용접이 가능하며, 전자세 용 접이 가능하다.
정답 확인

정답 ②

53번
논 가스 아크 용접의 특징으로 옳은 것은?
  1. ① 보호가스나 용제를 필요로 한다.
  2. ② 용접장치가 복잡하고 운반이 불편하다.
  3. ③ 보호가스의 발생이 적어 용접선이 잘 보인다.
  4. ④ 용접 길이가 긴 용접물에 아크를 중단하지 않고 연속 용 접을 할 수 있다.
정답 확인

정답 ④

54번
초음파 용접으로 금속을 용접하고자 할 때 모재의 두께로 가장 적당한 것은?
  1. ① 0.01~2mm
  2. ② 3~5mm
  3. ③ 6~9mm
  4. ④ 10~15mm
정답 확인

정답 ①

55번
AW 300의 교류 아크 용접기로 조정할 수 있는 2차 전류(A) 값의 범위는?
  1. ① 30~220A
  2. ② 40~330A
  3. ③ 60~330A
  4. ④ 120~480A
정답 확인

정답 ③

56번
가스절단에 사용하는 연료용 가스 중 발열량(kcal/m3)이 가 장 낮은 것은?
  1. ① 수소
  2. ② 메탄
  3. ③ 프로판
  4. ④ 아세틸렌
정답 확인

정답 ①

57번
다음 용접기호 중 수평 자세를 의미하는 것은?
  1. ① F
  2. ② H
  3. ③ V
  4. ④ O
정답 확인

정답 ②

58번
카바이드(CaC2)의 취급 시 주의사항으로 틀린 것은?
  1. ① 카바이드는 인화성물질과 같이 보관한다.
  2. ② 카바이드 통을 개봉할 때 절단가위를 사용한다.
  3. ③ 카바이드 운반 시 타격, 충격, 마찰을 주지 말아야 한다.
  4. ④ 카바이드 개봉 후 뚜껑을 잘 닫아 습기가 침투되지 않도 록 보관한다.
정답 확인

정답 ①

59번
토치를 사용하여 용접 부분의 뒷면을 따내거나 U형, H형의 용접흠으로 가공하기 위한 방법으로 가장 적당한 것은?
  1. ① 스카핑
  2. ② 분말 절단
  3. ③ 가스 가우징
  4. ④ 산소창 절단
정답 확인

정답 ③

60번
접합할 모재를 고정시킨 후, 비소모식 틀을 이음부에 삽입 시킨 후 회전하여 마찰열을 발생시켜 접합하는 것으로, 알 루미늄 및 마그네슘 합금의 접합에 주로 활용되는 용접은?
  1. ① 오토콘 용접
  2. ② 레이저빔 용접
  3. ③ 마찰 교반 용접
  4. ④ 고주파 업셋용접 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
