용접산업기사 2018년 1회 기출문제

2018-03-04 시행 · 59문항

이 회차 문제 풀기 →
1번
저온균열의 발생에 관한 내용으로 옳은 것은?
  1. ① 용융금속의 응고 직후에 일어난다.
  2. ② 오스테나이트계 스테인리스강에서 자주 발생한다.
  3. ③ 용접금속이 약 300℃ 이하로 냉각되었을 때 발생한다.
  4. ④ 입계가 충분히 고상화되지 못한 상태에서 응력이 작용하 여 발생한다.
정답 확인

정답 ③

2번
일반적인 금속의 결정격자 중 전연성이 가장 큰 것은?
  1. ① 면심입방격자
  2. ② 체심입방격자
  3. ③ 조밀육방격자
  4. ④ 체심정방격자
정답 확인

정답 ①

3번
탄소와 질소를 동시에 강의 표면에 침투, 확산시켜 강의 표면 을 경화시키는 방법은?
  1. ① 침투법
  2. ② 질화법
  3. ③ 침탄 질화법
  4. ④ 고주파 담금질
정답 확인

정답 ③

4번
킬드강(killed steel)을 제조할 때 탈산 작용을 하는 가장 적합 한 원소는?
  1. ① P
  2. ② S
  3. ③ Ar
  4. ④ Si
정답 확인

정답 ④

5번
연강을 0℃ 이하에서 용접할 경우 예열하는 요령으로 옳은 것은?
  1. ① 연강은 예열이 필요 없다.
  2. ② 용접 이음부를 약 500~600℃
  3. ③ 용접 이음부의 홈 안을 700℃ 전후로 예열한다.
  4. ④ 용접 이음의 양쪽 폭 100mm 정도를 40~75℃로 예열한 다.
정답 확인

정답 ④

6번
스테인리스강 중 내식성, 내열성, 용접성이 우수하며 대표적 인 조성이 18Cr - 8Ni 인 계통은?
  1. ① 페라이트계
  2. ② 소르바이트계
  3. ③ 마텐자이트계
  4. ④ 오스테나이트계
정답 확인

정답 ④

7번
다음 중 용착금속의 샤르피 흡수 에너지를 가장 높게 할 수 있는 용접봉은?
  1. ① E4303
  2. ② E4311
  3. ③ E4316
  4. ④ E4327
정답 확인

정답 ③

8번
Fe - C 합금에서 6.67%C를 함유하는 탄화철의 조직은?
  1. ① 페라이트
  2. ② 시멘타이트
  3. ③ 오스테나이트
  4. ④ 트루스타이트
정답 확인

정답 ②

9번
일반적인 피복 아크 용접봉의 편심률은 몇 %이내인가?
  1. ① 3%
  2. ② 5%
  3. ③ 10%
  4. ④ 20%
정답 확인

정답 ①

10번
슬래그를 구성하는 산화물 중 산성 산화물에 속하는 것은?
  1. ① FeO
  2. ② SiO2
  3. ③ TiO2
  4. ④ Fe2O3
정답 확인

정답 ②

11번
다음 용접자세 중 수직 자세를 나타내는 것은?
  1. ① F
  2. ② O
  3. ③ V
  4. ④ H
정답 확인

정답 ③

12번
다음 중 도면의 크기에 대한 설명으로 틀린 것은?
  1. ① A0의 넓이는 약 1m2이다.
  2. ② A4의 크기는 210mm x 297mm이다.
  3. ③ 제도 용지의 세로와 가로 비는 1 : √2이다.
  4. ④ 복사한 도면이나 큰 도면을 접을 때는 A3의 크기로 접는 것을 원칙으로 한다.
정답 확인

정답 ④

13번
다음 중 얇은 부분의 단면도를 도시할 때 사용하는 선은?
  1. ① 가는 실선
  2. ② 가는 파선
  3. ③ 가는 1점 쇄선
  4. ④ 아주 굵은 실선
정답 확인

정답 ④

14번
다음 중 치수 보조기호의 의미가 틀린 것은?
  1. ① C : 45°모떼기
  2. ② SR : 구의 반지름
  3. ③ t : 판의 두께
  4. ④ ( ) : 이론적으로 정확한 치수
정답 확인

정답 ④

15번
일반적인 판금전개도를 그릴 때 전개 방법이 아닌 것은?
  1. ① 사각형 전개법
  2. ② 평행선 전개법
  3. ③ 방사선 전개법
  4. ④ 삼각형 전개법
정답 확인

정답 ①

16번
상, 하 또는 좌, 우 대칭인 물체의 중심선을 기준으로 내부 와 외부 모양을 동시에 표시 하는 단면도법은?
  1. ① 온 단면도
  2. ② 한쪽 단면도
  3. ③ 계단 단면도
  4. ④ 부분 단면도
정답 확인

정답 ②

17번
다음은 KS 기계제도의 모양에 따른 선의 종류를 설명한 것 이다. 틀린 것은?
  1. ① 실선 : 연속적으로 이어진 선
  2. ② 파선 : 짧은 선을 불규칙한 간격으로 나열한 선
  3. ③ 일점쇄선 : 길고 짧은 두 종류의 선을 번갈아 나열한 선
  4. ④ 이점쇄선 : 긴 선과 두 개의 짧은 선을 번갈아 나열한 선
정답 확인

정답 ②

18번
제도에서 사용되는 선의 종류 중 가는 2점 쇄선의 용도를 바르게 나타낸 것은?
  1. ① 대상물의 실제 보이는 부분을 나타낸다.
  2. ② 도형의 중심선을 간략하게 나타내는데 쓰인다.
  3. ③ 가공 전 또는 가공 후의 모양을 표시하는데 쓰인다.
  4. ④ 특수한 가공을 하는 부분 등 특별한 요구사항을 적용할 수 있는 범위를 표시하는데 쓰인다.
정답 확인

정답 ③

19번
도면에서 2종류 이상의 선이 같은 장소에서 중복될 경우 도 면에 우선적으로 그어야 하는 선은?
  1. ① 외형선
  2. ② 중심선
  3. ③ 숨은선
  4. ④ 무게 중심선
정답 확인

정답 ①

20번
다음 중 가는 실선을 사용하지 않는 선은?
  1. ① 치수선
  2. ② 지시선
  3. ③ 숨은선
  4. ④ 치수 보조선
정답 확인

정답 ③

21번
각 변형의 방지대책에 관한 설명 중 틀린 것은?
  1. ① 구속지그를 활용한다.
  2. ② 용접속도가 빠른 용접법을 이용한다.
  3. ③ 개선 각도는 작업에 지장이 없는 한도 내에서 작게 하는 것이 좋다.
  4. ④ 판 두께와 개선형상이 일정할 때 용접봉 지름이 작은 것 을 이용하여 패스의 수를 늘린다.
정답 확인

정답 ④

22번
용접 시점이나 종점 부분의 결함을 줄이는 설계 방법으로 가장 거리가 먼 것은?
  1. ① 주부재와 2차 부재를 전둘레 용접하는 경우 틈새를 10mm정도로 둔다.
  2. ② 용접부의 끝단에 돌출부를 주어 용접한 후에 엔드 탭 (end tab)은 제거한다.
  3. ③ 양면에서 용접 후 다리길이 끝에 응력이 집중되지 않게 라운딩을 준다.
  4. ④ 엔드 탭(end tab)을 붙이지 않고 한 면에 V형 홈으로 만 들어 용접 후 라운딩한다.
정답 확인

정답 ①

23번
용접부 윗면이나 아래면이 모재의 표면보다 낮게 되는 것으 로 용접사가 충분히 용착금 속을 채우지 못하였을 때 생기 는 결함은?
  1. ① 오버랩
  2. ② 언더필
  3. ③ 스패터
  4. ④ 아크 스트라이크
정답 확인

정답 ②

24번
용접구조물에서 파괴 및 손상의 원인으로 가장 거리가 먼 것은?
  1. ① 재료 불량
  2. ② 포장 불량
  3. ③ 설계 불량
  4. ④ 시공 불량
정답 확인

정답 ②

25번
T 이음 등에서 강의 내부에 강판 표면과 평행하게 층상으로 발생되는 균열로 주요 원인이 모재의 비금속 개재물인 것 은?
  1. ① 토 균열
  2. ② 재열 균열
  3. ③ 루트 균열
  4. ④ 라멜라테어
정답 확인

정답 ④

26번

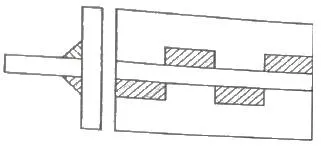

아래 그림과 같은 필릿 용접부의 종류는?
용접산업기사 2018년 1회 26번 문제 그림
  1. ① 연속 필릿용접
  2. ② 단속 병렬 필릿용접
  3. ③ 연속 병렬 필릿용접
  4. ④ 단속 지그재그 필릿용접
정답 확인

정답 ④

27번
응력 제거 풀림의 효과에 대한 설명으로 틀린 것은?
  1. ① 치수틀림의 방지
  2. ② 충격저항의 감소
  3. ③ 크리프 강도의 향상
  4. ④ 열영향부의 템퍼링 연화
정답 확인

정답 ②

28번
다음 중 용접용 공구가 아닌 것은?
  1. ① 앞치마
  2. ② 치핑해머
  3. ③ 용접집게
  4. ④ 와이어브러시
정답 확인

정답 ①

29번
판두께 8mm를 아래보기 자세로 15m, 판두께 15mm를 수 직 자세로 8m 맞대기 용접 하였다. 이 때 환산 용접 길이는 얼마인가? (단, 아래보기 맞대기 용접의 환산계수는 1.32이 고, 수직 맞대기 용접의 환산 계수는 4.32이다.)
  1. ① 44.28m
  2. ② 48.56m
  3. ③ 54.36m
  4. ④ 61.24m
정답 확인

정답 ③

30번
용접변형의 일반적 특성에서 홈 용접시 용접진행에 따라 홈 간격이 넓어지거나 좁아지는 변형은?
  1. ① 종변형
  2. ② 횡변형
  3. ③ 각변형
  4. ④ 회전변형
정답 확인

정답 ④

31번
다음 중 용착금속 내부에 발생된 기공을 적출하는데 가장 적합한 검사법은?
  1. ① 누설 검사
  2. ② 육안 검사
  3. ③ 침투 탐상 검사
  4. ④ 방사선 투과 검사
정답 확인

정답 ④

32번
모세관 현상을 이용하여 표면결함을 검사하는 방법은?
  1. ① 육안검사
  2. ② 침투검사
  3. ③ 자분검사
  4. ④ 전자기적검사
정답 확인

정답 ②

33번
맞대기 용접 시에 사용되는 엔트 탭(end tab)에 대한 설명 으로 틀린 것은?
  1. ① 모재와 다른 재질을 사용해야 한다.
  2. ② 용접 시작부와 끝부분의 결함을 방지한다.
  3. ③ 모재와 같은 두께와 홈을 만들어 사용한다.
  4. ④ 용접 시작부와 끝부분에 가접한 후 용접한다.
정답 확인

정답 ①

34번
어떤 용접구조물을 시공할 때 용접봉이 0.2톤이 소모되었는 데, 170kgf의 용착금속 중량이 산출되었다면 용착효율은 몇 % 인가?
  1. ① 7.6
  2. ② 8.5
  3. ③ 76
  4. ④ 85
정답 확인

정답 ④

35번
본 용접의 용착법에서 용접방향에 따른 비드배치법이 아닌 것은?
  1. ① 전진법
  2. ② 펄스법
  3. ③ 대칭법
  4. ④ 스킵법
정답 확인

정답 ②

36번
인장 시험기로 인장∙파단하여 측정할 수 없는 것은?
  1. ① 연신율
  2. ② 인장 강도
  3. ③ 굽힘 응력
  4. ④ 단면 수축률
정답 확인

정답 ③

37번
용착금속의 인장강도가 40kgf/mm2이고 안전율이 5 라면 용 접이음의 허용응력은 몇 kgf/mm2 인가?
  1. ① 8
  2. ② 20
  3. ③ 40
  4. ④ 200
정답 확인

정답 ①

38번
용접 구조 설계 시 주의 사항으로 틀린 것은?
  1. ① 용접 이음의 집중, 접근 및 교차를 피한다.
  2. ② 리벳과 용접의 혼용 시에는 충분히 주의를 한다.
  3. ③ 용착 금속은 가능한 다듬질 부분에 포함되게 한다.
  4. ④ 후판 용접의 경우 용입이 깊은 용접법을 이용하여 층수 를 줄인다.
정답 확인

정답 ③

40번
용접 이음부의 형태를 설계할 때 고려하여야 할 사항으로 틀린 것은?
  1. ① 최대한 깊은 홈을 설계한다.
  2. ② 적당한 루트간격과 홈각도를 선택한다.
  3. ③ 용착 금속량이 적게 되는 이음모양을 선택한다.
  4. ④ 용접봉이 쉽게 접근되도록 하여 용접하기 쉽게 한다.
정답 확인

정답 ①

41번
불활성 가스 텅스텐 아크 용접에서 일반 교류전원을 사용하 지 않고, 고주파 교류 전원을 사용할 때의 장점으로 틀린 것은?
  1. ① 텅스텐 전극의 수명이 길어진다.
  2. ② 텅스텐 전극봉이 많은 열을 받는다.
  3. ③ 전극봉을 모재에 접촉시키지 않아도 아크가 발생한다.
  4. ④ 아크가 안정되어 작업 중 아크가 약간 길어져도 끊어지 지 않는다.
정답 확인

정답 ②

42번
공업용 아세틸렌 가스 용기의 색상은?
  1. ① 황색
  2. ② 녹색
  3. ③ 백색
  4. ④ 주황색
정답 확인

정답 ①

43번
피복 아크 용접 작업에서 아크 쏠림의 방지대책으로 틀린 것은?
  1. ① 짧은 아크를 사용할 것
  2. ② 직류용접 대신 교류용접을 사용할 것
  3. ③ 용접봉 끝을 아크 쏠림 반대 방향으로 기울일 것
  4. ④ 접지점을 될 수 있는 대로 용접부에 가까이 할 것
정답 확인

정답 ④

44번
아크용접과 가스용접을 비교할 때, 일반적인 가스용접의 특 징으로 옳은 것은?
  1. ① 아크용접에 비해 불꽃의 온도가 높다.
  2. ② 열 집중성이 좋아 효율적인 용접이 된다.
  3. ③ 금속이 탄화 및 산화 될 가능성이 많다.
  4. ④ 아크용접에 비해서 유해광선의 발생이 많다.
정답 확인

정답 ③

45번
CO2 가스아크 용접에 대한 설명으로 틀린 것은?
  1. ① 전류 밀도가 높아 용입이 깊고, 용접속도를 빠르게 할 수 있다.
  2. ② 용접장치, 용접전원 등 장치로서는 MIG용접과 같은 점이 많다.
  3. ③ CO2 가스 아크 용접에서는 탈산제로 Mn 및 Si를 포함한 용접와이어를 사용한다.
  4. ④ CO2 가스 아크 용접에서는 보호가스로 CO2에 다량의 수 소를 혼합한 것을 사용한다.
정답 확인

정답 ④

46번
용접 작업에서 전격의 방지대책으로 틀린 것은?
  1. ① 무부하 전압이 높은 용접기를 사용한다.
  2. ② 작업을 중단하거나 완료 시 전원을 차단한다.
  3. ③ 안전 홀더 및 완전 절연된 보호구를 착용한다.
  4. ④ 습기 찬 작업복 및 장갑 등을 착용하지 않는다.
정답 확인

정답 ①

47번
가스 용접봉에 관한 내용으로 틀린 것은?
  1. ① 용접봉을 용가재라고도 한다.
  2. ② 인이나 황의 성분이 많아야 한다.
  3. ③ 용융온도가 모재와 동일하여야 한다.
  4. ④ 가능한 모재와 같은 재질어어야 한다.
정답 확인

정답 ②

48번
돌기용접(projection welding)의 특징으로 틀린 것은?
  1. ① 점용접에 비해 작업 속도가 매우 느리다.
  2. ② 작은 용접점이라도 높은 신뢰도를 얻을 수 있다.
  3. ③ 점용접에 비해 전극의 소모가 적어 수명이 길다.
  4. ④ 용접된 양쪽의 열용량이 크게 다를 경우라도 양호한 열 평형이 얻어진다.
정답 확인

정답 ①

49번
정격전류가 500 A인 용접기를 실제는 400 A로 사용하는 경 우의 허용사용률은 몇 % 인가? (단, 이 용접기의 정격사용 률은 40% 이다.)
  1. ① 60.5
  2. ② 62.5
  3. ③ 64.5
  4. ④ 66.5
정답 확인

정답 ②

50번
저수소계 용접봉의 피복제에 30~50% 정도의 철분을 첨가 한 것으로 용착 속도가 크고 작업 능률이 좋은 용접봉은?
  1. ① E4326
  2. ② E4313
  3. ③ E4324
  4. ④ E4327
정답 확인

정답 ①

51번
아크 에어 가우징에 대한 설명으로 틀린 것은?
  1. ① 가우징봉은 탄소 전극봉을 사용한다.
  2. ② 가스 가우징보다 작업 능률이 2~3배 높다.
  3. ③ 용접 결함부 제거 및 홈의 가공 등에 이용된다.
  4. ④ 사용하는 압축공기의 압력은 20kgf/cm2 정도가 좋다.
정답 확인

정답 ④

52번
불활성 가스 금속 아크 용접의 특징으로 틀린 것은?
  1. ① 가시 아크이므로 시공이 편리하다.
  2. ② 전류 밀도가 낮기 때문에 용입이 얕고, 용접 재료의 손 실이 크다.
  3. ③ 바람이 부는 옥외에서는 별도의 방풍 장치를 설치하여야 한다.
  4. ④ 용접토치가 용접부에 접근하기 곤란한 조건에서는 용접 이 불가능한 경우가 있다.
정답 확인

정답 ②

53번
표피효과(skin effect)와 근접효과(proximity effect)를 이용 하여 용접부를 가열 용접하는 방법은?
  1. ① 폭발 압접 (explosive welding)
  2. ② 초음파 용접 (ultrasonic welding)
  3. ③ 마찰 용접 (friction pressure welding)
  4. ④ 고주파 용접 (hight-frequency welding)
정답 확인

정답 ④

54번
다음 용착법 중 각 층마다 전체의 길이를 용접하면서 쌓아 올리는 다층 용착법은?
  1. ① 스킵법
  2. ② 대칭법
  3. ③ 빌드업법
  4. ④ 캐스케이드법
정답 확인

정답 ③

55번
가스용접에서 압력 조정기(pressure regulator)의 구비조건 으로 틀린 것은?
  1. ① 동작이 예민해야 한다.
  2. ② 빙결하지 않아야 한다.
  3. ③ 조정압력과 방출압력과의 차이가 커야 한다.
  4. ④ 조정압력은 용기 내의 가스량이 변화하여도 항상 일정해 야 한다.
정답 확인

정답 ③

56번
용접법의 분류에서 경납땜의 종류가 아닌 것은?
  1. ① 가스 납땜
  2. ② 마찰 납땜
  3. ③ 노내 납땜
  4. ④ 저항 납땜
정답 확인

정답 ②

57번
다음 중 용접작업자가 착용하는 보호구가 아닌 것은?
  1. ① 용접 장갑
  2. ② 용접 헬멧
  3. ③ 용접 차광막
  4. ④ 가죽 앞치마
정답 확인

정답 ③

58번
용접기의 아크 발생시간을 6분, 휴식시간을 4분이라 할 때 용접기의 사용률은 몇 %인가?
  1. ① 20
  2. ② 40
  3. ③ 60
  4. ④ 80
정답 확인

정답 ③

59번
TIG용접 시 직류 정극성을 사용하여 용접하면 비드 모양은 어떻게 되는가?
  1. ① 비극성 비드와는 관계없다.
  2. ② 비드 폭이 역극성과 같아진다.
  3. ③ 비드 폭이 역극성보다 좁아진다.
  4. ④ 비드 폭이역극성보다 넓어진다.
정답 확인

정답 ③

60번
실드 가스로써 주로 탄산가스를 사용하여 용융부를 보호하 고 탄산가스 분위기 속에서 아크를 발생시켜 그 아크열로 모재를 용융시켜 용접하는 방법은?
  1. ① 실드 용접
  2. ② 테르밋 용접
  3. ③ 전자 빔 용접
  4. ④ 일렉트로 가스 아크 용접 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
