용접산업기사 2018년 3회 기출문제

2018-08-19 시행 · 58문항

이 회차 문제 풀기 →
1번
강자성체인 Fe, Ni, Co의 자기 변태 온도가 낮은 것에서 높 은 순으로 바르게 배열된 것은?
  1. ① Fe → Ni → Co
  2. ② Fe → Co → Ni
  3. ③ Ni → Fe → Co
  4. ④ Ni → Co → Fe
정답 확인

정답 ③

2번
일반적인 탄소강에 함유된 5대 원소에 속하지 않는 것은?
  1. ① Mn
  2. ② Si
  3. ③ P
  4. ④ Cr
정답 확인

정답 ④

3번
탄소강의 표준조직이 아닌 것은?
  1. ① 페라이트
  2. ② 마텐자이트
  3. ③ 펄라이트
  4. ④ 시멘타이트
정답 확인

정답 ②

4번
다음 중 탈황을 촉진하기 위한 조건으로 틀린 것은?
  1. ① 비교적 고온이어야 한다.
  2. ② 슬래그의 염기도가 낮아야 한다.
  3. ③ 슬래그의 유동성이 좋아야 한다.
  4. ④ 슬래그 중의 산화철분이 낮아야 한다.
정답 확인

정답 ②

5번
습기제거를 위한 용접봉의 건조 시 건조온도가 가장 높은 것 은?
  1. ① 저수소계
  2. ② 라임티탄계
  3. ③ 셀룰로오스계
  4. ④ 고산화티탄계
정답 확인

정답 ①

6번
알루미늄 계열의 분류에서 번호대와 첨가 원소가 바르게 짝 지어진 것은?
  1. ① 1000계 : 순금속 알루미늄(순도＞99.0%)
  2. ② 3000계 : 알루미늄-Si계 합금
  3. ③ 4000계 : 알루미늄-Mg계 합금
  4. ④ 5000계 : 알루미늄-Mn계 합금
정답 확인

정답 ①

7번
다음 원소 중 황(S)의 해를 방지할 수 있는 것으로 가장 적합 한 것은?
  1. ① Mn
  2. ② Si
  3. ③ Al
  4. ④ Mo
정답 확인

정답 ①

8번
다음 균열 중 모재의 열팽창 및 수축에 의한 비틀림이 주원 인이며, 필릿 용접이음부의 루트 부분에 생기는 균열은?
  1. ① 힐 균열
  2. ② 설퍼 균열
  3. ③ 크레이터 균열
  4. ④ 라미네이션 균열
정답 확인

정답 ①

9번
용접하기 전 예열하는 목적이 아닌 것은?
  1. ① 수축 변형을 감소한다.
  2. ② 열영향부의 경도를 증가시킨다.
  3. ③ 용접 금속 및 열영향부에 균열을 방지한다.
  4. ④ 용접 금속 및 열영향부의 연성 또는 노치인성을 개선한 다.
정답 확인

정답 ②

10번
강을 연하게 하여 기계가공성을 향상시키거나, 내부 응력을 제거하기 위해 실시하는 열처리는?
  1. ① 불림(normalizing)
  2. ② 뜨임(tempering)
  3. ③ 담금질(quenching)
  4. ④ 풀림(annealing)
정답 확인

정답 ④

11번
다음 중 가는 실선으로 표시되는 것은?
  1. ① 외형선
  2. ② 숨은선
  3. ③ 절단선
  4. ④ 회전 단면선
정답 확인

정답 ④

12번
다음 중 판의 맞대기 용접에서 위보기 자세를 나타내는 것 은?
  1. ① H
  2. ② V
  3. ③ O
  4. ④ AP
정답 확인

정답 ③

13번
다음 치수기입 방법의 일반 형식 중 잘못 표시된 것은?
용접산업기사 2018년 3회 13번 문제 그림용접산업기사 2018년 3회 13번 문제 그림용접산업기사 2018년 3회 13번 문제 그림용접산업기사 2018년 3회 13번 문제 그림
  1. ① 각도 치수 :
  2. ② 호의 길이 치수 :
  3. ③ 현의 길이 치수 :
  4. ④ 변의 길이 치수 :
정답 확인

정답 ①

14번
핸들이나 바퀴의 암 및 리브 훅, 축 구조물의 부재 등에 절 단면을 90° 회전하여 그린 단면도는?
  1. ① 회전 단면도
  2. ② 부분 단면도
  3. ③ 한쪽 단면도
  4. ④ 온 단면도
정답 확인

정답 ①

15번
아래 그림의 화살표 쪽의 인접부분을 참고로 표시하는 데 사용하는 선의 명칭은?
용접산업기사 2018년 3회 15번 문제 그림
  1. ① 가상선
  2. ② 숨은선
  3. ③ 외형선
  4. ④ 파단선
정답 확인

정답 ①

17번
X, Y, Z방향의 축을 기준으로 공간상에 하나의 점을 표시할 때 각 축에 대한 X, Y, Z에 대응하는 좌표값으로 표시하는 CAD 시스템의 좌표계의 명칭은?
  1. ① 극좌표계
  2. ② 직교좌표계
  3. ③ 원통좌표계
  4. ④ 구면좌표계
정답 확인

정답 ②

18번
도면에 치수를 기입할 때의 유의 사항으로 틀린 것은?
  1. ① 치수는 계산할 필요가 없도록 기입하여야 한다.
  2. ② 치수는 중복 기입하여 도면을 이해하기 쉽게 한다.
  3. ③ 관련되는 치수는 가능한 한곳에 보아서 기입한다.
  4. ④ 치수는 될 수 있는 대로 주투상도에 기입해야 한다.
정답 확인

정답 ②

19번

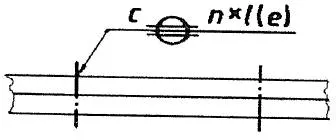

다음 KS 용접기호에서 C가 의미하는 것은?
용접산업기사 2018년 3회 19번 문제 그림
  1. ① 용접 강도
  2. ② 용접 길이
  3. ③ 루트 간격
  4. ④ 용접부의 너비
정답 확인

정답 ④

20번
기계제도에 사용하는 문자의 종류가 아닌 것은?
  1. ① 한글
  2. ② 알파벳
  3. ③ 상형문자
  4. ④ 아라비아 숫자
정답 확인

정답 ③

21번
잔류 응력 측정법의 분류에서 정량적 방법에 속하는 것은?
  1. ① 부식법
  2. ② 자기적 방법
  3. ③ 응력 이완법
  4. ④ 경도에 의한 방법
정답 확인

정답 ③

22번
저온 균열의 발생에 가장 큰 영향을 주는 것은?
  1. ① 피닝
  2. ② 후열처리
  3. ③ 예열처리
  4. ④ 용착금속의 확산성 수소
정답 확인

정답 ④

23번
그림의 용착 방법 종류로 옳은 것은?
용접산업기사 2018년 3회 23번 문제 그림
  1. ① 전진법
  2. ② 후진법
  3. ③ 비석법
  4. ④ 덧살 올림법
정답 확인

정답 ④

24번
다음 중 예열에 관한 설명으로 틀린 것은?
  1. ① 용접부와 인접한 모재의 수축응력을 감소시키기 위하여 예열을 한다.
  2. ② 냉각속도를 지연시켜 열영향부와 용착금속의 경화를 방 지하기 위하여 예열을 한다.
  3. ③ 냉각속도를 지연시켜 용접금속 내에 수소성분을 배출함 으로써 비드 밑 균열을 방지한다.
  4. ④ 탄소성분이 높을수록 입계점에서의 냉각속도가 느리므로 예열을 할 필요가 없다.
정답 확인

정답 ④

25번
피복 아크 용접에서 언더컷(under cut)의 발생 원인으로 가 장 거리가 먼 것은?
  1. ① 용착부가 급냉 될 때
  2. ② 아크길이가 너무 길 때
  3. ③ 용접전류가 너무 높을 때
  4. ④ 용접봉의 운봉속도가 부적당할 때
정답 확인

정답 ①

26번
다음 그림과 같은 형상의 용접이음 종류는?
용접산업기사 2018년 3회 26번 문제 그림
  1. ① 십자 이음
  2. ② 모서리 이음
  3. ③ 겹치기 이음
  4. ④ 변두리 이음
정답 확인

정답 ④

27번
금속에 열을 가했을 경우 변화에 대한 설명으로 틀린 것은?
  1. ① 팽창과 수축의 정도는 가열된 면적의 크기에 반비례한 다.
  2. ② 구속된 상태의 팽창과 수축은 금속의 변형과 잔류응력을 생기게 한다.
  3. ③ 구속된 상태의 수축은 금속이 그 장력에 견딜만한 연성 이 없으면 파단한다.
  4. ④ 금속은 고온에서 압축응력을 받으면 잘 파단되지 않으 며, 인장력에 대해서는 파단되기 쉽다.
정답 확인

정답 ①

28번
용접구조물의 피로 강도를 향상시키기 위한 주의사항으로 틀린 것은?
  1. ① 가능한 응력 집중부에 용접부가 집중되도록 할 것
  2. ② 냉간가공 또는 야금적 변태 등에 의하여 기계적인 강도 를 높일 것
  3. ③ 열처리 또는 기계적인 방법으로 용접부 잔류응력을 완화 시킬 것
  4. ④ 표면가공 또는 다듬질 등을 이용하여 단면이 급변하는 부분을 최소화 할 것
정답 확인

정답 ①

29번
가늘고 긴 망치로 용접 부위를 계속적으로 두들겨 줌으로써 비드 표면층에 성질 변화를 주어 용접부의 인장 잔류 응력 을 완화시키는 방법은?
  1. ① 피닝법
  2. ② 역변형법
  3. ③ 취성 경감법
  4. ④ 저온 응력 완화법
정답 확인

정답 ①

30번
그림과 같은 용접부에 발생하는 인장응력(σ1)은 약 몇 MPa 인가? (단, 용접길이, 두께의 단위는 mm이다.)
용접산업기사 2018년 3회 30번 문제 그림
  1. ① 14.6
  2. ② 16.7
  3. ③ 21.6
  4. ④ 26.6
정답 확인

정답 ②

31번
일반적인 자분탐상 검사를 나타내는 기호는?
  1. ① UT
  2. ② PT
  3. ③ MT
  4. ④ RT
정답 확인

정답 ③

32번
인장강도 P, 사용응력 σ, 허용응력 σa라 할 때, 안전율을 구 하는 공식으로 옳은 것은?
  1. ① 안전율 = P/(σ×σa)
  2. ② 안전율 = P/σa
  3. ③ 안전율 = P/(2×σ)
  4. ④ 안전율 = P/σ
정답 확인

정답 ②

33번
일반적인 침투 탐상 검사의 특징으로 틀린 것은?
  1. ① 제품의 크기, 형상 등에 크게 구애를 받지 않는다.
  2. ② 주변 환경의 오염도, 습도, 온도와 무관하게 항상 검사가 가능하다.
  3. ③ 철, 비철, 플라스틱, 세라믹 등 거의 모든 제품에 적용이 용이하다.
  4. ④ 시험 표면이 침투제 등과 반응하여 손상을 입는 제품은 검사할 수 없다.
정답 확인

정답 ②

34번
다음 중 용접사의 기량과 무관한 결함은?
  1. ① 용입불량
  2. ② 슬래그 섞임
  3. ③ 크레이터균열
  4. ④ 라미네이션균열
정답 확인

정답 ④

35번
처음 길이가 340mm 인 용접 재료를 길이방향으로 인장시 험 한 결과 390mm가 되었다. 이 재료의 연신율은 약 몇 % 인가?
  1. ① 12.8
  2. ② 14.7
  3. ③ 17.8
  4. ④ 87.2
정답 확인

정답 ②

36번
본 용접을 시행하기 전에 좌우의 이음 부분을 일시적으로 고정하기 위한 짧은 용접은?
  1. ① 후용접
  2. ② 점용접
  3. ③ 가용접
  4. ④ 선용접
정답 확인

정답 ③

37번
맞대기 용접 시 부등형 용접 흠을 사용하는 이유로 가장 거 리가 먼 것은?
  1. ① 수축 변형을 적게 하기 위할 때
  2. ② 흠의 용적을 가능한 크게 하기 위할 때
  3. ③ 루트 주위를 가우징 해야 할 경우 가우징을 쉽개 하기 위할 때
  4. ④ 위보기 용접을 할 경우 용착량을 적게 하여 용접 시공을 쉽게 해야 할 때
정답 확인

정답 ②

38번
판 두께가 25mm 이상인 연강에서는 주위의 기온이 0℃ 이 하로 내려가면 저온 균열이 발생할 우려가 있다. 이것을 방 지하기 위한 예열온도는 얼마정도로 하는 것이 좋은가?
  1. ① 50~70℃
  2. ② 100~150℃
  3. ③ 200~250℃
  4. ④ 300~350℃
정답 확인

정답 ①

39번
용접을 실시하면 일부 변형과 내부에 응력이 남는 경우가 있는데 이것을 무엇이라고 하는가?
  1. ① 인장응력
  2. ② 공칭응력
  3. ③ 잔류응력
  4. ④ 전단응력
정답 확인

정답 ③

40번
용접구조물을 설계할 때 주의해야 할 사항으로 틀린 것은?
  1. ① 용접구조물은 가능한 균형을 고려한다.
  2. ② 용접성, 노치인성이 우수한 재료를 선택하여 시공하기 쉽게 설계한다.
  3. ③ 중요한 부분에서 용접이음의 집중, 접근, 교차가 되도록 설계한다.
  4. ④ 후판을 용접할 경우는 용입이 깊은 용접법을 이용하여 층수를 줄이도록 한다.
정답 확인

정답 ③

41번
상온에서 강하게 압축함으로써 경계면을 국부적으로 소성 변형시켜 압접하는 방법은?
  1. ① 냉간 압접
  2. ② 가스 압접
  3. ③ 테르밋 용접
  4. ④ 초음파 용접
정답 확인

정답 ①

42번
피복 아크 용접에서 감전으로부터 용접사를 보호하는 장치 는?
  1. ① 원격 제어 장치
  2. ② 핫 스타트 장치
  3. ③ 전격 방지 장치
  4. ④ 고주파 발생 장치
정답 확인

정답 ③

44번
납땜에 쓰이는 용제(flux)가 갖추어야 할 조건으로 가장 적 합한 것은?
  1. ① 납땜 후 슬래그 제거가 어려울 것
  2. ② 청정한 금속면의 산화를 촉진 시킬 것
  3. ③ 침지땜에 사용되는 것은 수분을 함유할 것
  4. ④ 모재와 친화력을 높일 수 있으며 유동성이 좋을 것
정답 확인

정답 ④

45번
다전극 서브머지드 아크 용접 중 두 개의 전극 와이어를 독 립된 전원에 접속하여 용접선에 따라 전극의 간격을 10~30mm 정도로 하여 2개의 전극 와이어를 동시에 녹게 함을써 한꺼번에 많은 양의 용착금속을 얻을 수 있는 것은?
  1. ① 다전식
  2. ② 탠덤식
  3. ③ 횡직렬식
  4. ④ 횡병렬식
정답 확인

정답 ②

46번
가스 용접 시 전진법에 비교한 후진법의 장점으로 가장 거 리가 먼 것은?
  1. ① 열 이용율이 좋다.
  2. ② 용접 변형이 작다.
  3. ③ 용접속도가 빠르다.
  4. ④ 판두께가 얇은 것(3~4mm)에 적당하다.
정답 확인

정답 ④

47번
ø3.2mm인 용접봉으로 연강 판울 가스 용접하려 할 때 선 택하여야 할 가장 적합한 판재의 두께는 몇 mm인가?
  1. ① 4.4
  2. ② 6.6
  3. ③ 7.5
  4. ④ 8.8
정답 확인

정답 ①

48번
가스 용접용 용제에 관한 설명 중 틀린 것은?
  1. ① 용제는 건조한 분말, 페이스트 또는 용접봉 표면에 피복 한 것도 있다.
  2. ② 용제의 융점은 모재의 융점보다 낮은 것이 좋다.
  3. ③ 연강재료를 가스 용접할 대에는 용제를 사용하지 않는 다.
  4. ④ 용제는 용접 중에 발생하는 금속의 산화물을 용해하지 않는다.
정답 확인

정답 ④

49번
다음 중 압접에 속하는 용접법은?
  1. ① 단접
  2. ② 가스 용접
  3. ③ 전자빔 용접
  4. ④ 피복 아크 용접
정답 확인

정답 ①

50번
MIG 용접에 관한 설명으로 틀린 것은?
  1. ① CO2가스 아크 용접에 비해 스패터의 발생이 많아 깨끗 한 비드를 얻기 힘들다.
  2. ② 수동 피복 아크 용접에 비해 용접 속도가 빠르다.
  3. ③ 정전압 특성 또는 상승특성이 있는 직류용접기가 사용된 다.
  4. ④ 전류 밀도가 높아 3mm 이상의 두꺼운 판의 용접에 능 률적이다.
정답 확인

정답 ①

51번
판 두께가 12.7mm인 강판을 가스, 절단하려 할 때 표준 드 래그의 길이는 2.4mm이다. 이 때 드래그는 약 몇 %인가?
  1. ① 18.9
  2. ② 32.1
  3. ③ 42.9
  4. ④ 52.4
정답 확인

정답 ①

52번
피복 아크 용접봉에서 피복 배합체의 성분 중 슬래그 생성 제의 역할이 아닌 것은?
  1. ① 급냉 방지
  2. ② 균일한 전류 유지
  3. ③ 산화와 절화 방지
  4. ④ 기공, 내부결함 방지
정답 확인

정답 ②

53번
다음 중 아크 에어 가우징에 관한 설명으로 가장 적합한 것 은?
  1. ① 비철금속에는 적용되지 않는다.
  2. ② 압축공기의 압력은 1~2kg/cm2 정도가 가장 좋다.
  3. ③ 용접 균열부분이나 용접 결함부를 제거하는데 사용한다.
  4. ④ 그라인딩이나 가스 가우징보다 작업 능률이 낮다.
정답 확인

정답 ③

54번
일반적인 서브머지드 아크 용접에 대한 설명으로 틀린 것 은?
  1. ① 용접 전류를 증가시키면 용입이 증가한다.
  2. ② 용접 전압이 증가하면 비드 폭이 넓어진다.
  3. ③ 용접 속도가 증가하면 비드 폭과 용입이 감소한다.
  4. ④ 용접 와이어 지름이 증가하면 용입이 깊어진다.
정답 확인

정답 ④

55번
피복 아크 용접기의 구비조건으로 틀린 것은?
  1. ① 역률 및 효율이 좋아야 한다.
  2. ② 구조 및 취급이 간단해야 한다.
  3. ③ 사용 중에 온도 상승이 커야 한다.
  4. ④ 용접전류 조정이 용이하여야 한다.
정답 확인

정답 ③

56번
다음 중 폭발위험이 가장 큰 산소 : 아세틸렌가스의 혼합비 율은?
  1. ① 85 : 15
  2. ② 75 : 25
  3. ③ 25 : 75
  4. ④ 15 : 85
정답 확인

정답 ①

57번
절단산소의 순도가 낮은 경우 발생하는 현상이 아닌 것은?
  1. ① 절단속도가 늦어진다.
  2. ② 절단흠의 폭이 좁아진다.
  3. ③ 산소의 소비량이 증가된다.
  4. ④ 절단 개시 시간이 길어진다.
정답 확인

정답 ②

58번
아크 용접 작업 중 전격에 관련된 설명으로 옳지 않은 것 은?
  1. ① 용접 홀더를 맨손으로 취급하지 않는다.
  2. ② 습기찬 작업복, 장갑 등을 착용하지 않는다.
  3. ③ 전격 받은 사람을 발견하였을 때에는 즉시 맨손으로 잡 아당긴다.
  4. ④ 오랜 시간 작업을 중단할 때에는 용접기의 스위치를 끄 도록 한다.
정답 확인

정답 ③

59번
다음 교류 아크용접기 중 가변 저항의 변화로 용접 전류를 조정하며, 조작이 간단하고 원격 제어가 가능한 것은?
  1. ① 탭 전환형
  2. ② 가동 코일형
  3. ③ 가동 철심형
  4. ④ 가포화 리액터형
정답 확인

정답 ④

60번
구리(순동)를 불활성 가스 텅스텐 아크 용접으로 용접하려 할 때의 설명으로 틀린 것은?
  1. ① 보호가스는 아르곤 가스를 사용한다.
  2. ② 전류는 직류 정극성을 사용한다.
  3. ③ 전극봉은 순수 텅스텐 봉을 사용하는 것이 가장 효과적 이다.
  4. ④ 박판을 용접할 때에는 아크열로 시작점에서 가열한 후 용융지가 형성될 때 용접한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ③
