용접산업기사 2014년 2회 기출문제

2014-08-17 시행 · 58문항

이 회차 문제 풀기 →
1번

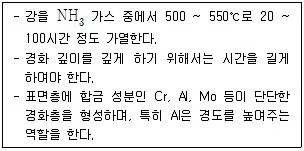

다음 보기를 공통적으로 설명하고 있는 표면경화법은?
용접산업기사 2014년 2회 1번 문제 그림
  1. ① 질화법
  2. ② 침탄법
  3. ③ 크로마이징
  4. ④ 화염경화법
정답 확인

정답 ①

2번
강을 단조, 압연 등의 소성가공이나 주조로 거칠어진 결정조 직을 미세화하고 기계적성질, 물리적성질 등을 개량하여 조직 을 표준화하고 공랭하는 열처리는?
  1. ① 풀림(annealing)
  2. ② 불림(normalizing)
  3. ③ 담금질(quenching)
  4. ④ 뜨임(tempering)
정답 확인

정답 ②

3번
Fe-C 평형상태도에서 조직과 결정 구조에 대한 설명으로 옳 은 것은?
  1. ① 펄라이트는 γ+Fe3C 이다.
  2. ② 레데뷰라이트는 α+Fe3C 이다.
  3. ③ α-페라이트는 면심입방격자이다.
  4. ④ δ-페라이트는 체심입방격자이다.
정답 확인

정답 ④

4번
티타늄(Ti)의 성질을 설명한 것 중 옳은 것은?
  1. ① 비중은 약 8.9 정도이다.
  2. ② 열 및 도전율이 매우 높다.
  3. ③ 활성이 작아 고온에서 산화되지 않는다.
  4. ④ 상온부근의 물 또는 공기 중에서는 부동태 피막이 형성된 다.
정답 확인

정답 ④

5번
다음은 금속의 공통적인 성질로 틀린 것은?
  1. ① 수은 이외에은 상온에서 고체이며 결정체이다.
  2. ② 전기에 부도체이며, 비중이 작다.
  3. ③ 결정의 내부구조를 변경시킬 수 있다.
  4. ④ 금속 고유의 광택을 갖고 있다.
정답 확인

정답 ②

6번
다음 중 강괴의 결함이 아닌 것은?
  1. ① 수축공
  2. ② 백점
  3. ③ 편석
  4. ④ 용강
정답 확인

정답 ④

7번
일반적으로 용융 금속 중에 기포가 응고시 빠져 나가지 못하 고 잔류하여 용저부에 기계적 성질을 저하시키는 것은?
  1. ① 편석
  2. ② 은점
  3. ③ 기공
  4. ④ 노치
정답 확인

정답 ③

8번
주철 용접부 바닥면에 스터드 볼트 대신 둥근 홈을 파고 이 부분에 걸쳐 힘을 받도록 용접하는 방법은?
  1. ① 버터리법
  2. ② 로킹법
  3. ③ 비녀장법
  4. ④ 스터드법
정답 확인

정답 ②

9번
강을 경화시키기 위한 열처리는?
  1. ① 담금질
  2. ② 뜨임
  3. ③ 불림
  4. ④ 풀림
정답 확인

정답 ①

10번
탄소강의 조직 중 전연성이 크고 연하며 강자성체인 조직 은?
  1. ① 페라이트
  2. ② 펄라이트
  3. ③ 시멘타이트
  4. ④ 레데뷰라이트
정답 확인

정답 ①

11번
척도의 종류 중 축척(contraction scale)으로 그릴 때의 내 용을 바르게 설명한 것은?
  1. ① 도면의 치수는 실물의 축적된 치수를 기입한다.
  2. ② 표제란의 척도란에 “NS”라고 기입한다.
  3. ③ 표제란의 척도란에 2 : 1, 20 : 1 등으로 기입한다.
  4. ④ 도면의 치수는 실물의 실제치수를 기입한다.
정답 확인

정답 ④

13번
다음 치수 보조기호 중 잘못 설명된 것은?
  1. ① t : 판의 두께
  2. ② (20) : 이론적으로 정확한 치수
  3. ③ C : 45° 의 모떼기
  4. ④ SR : 구의 반지름
정답 확인

정답 ②

15번
단면도의 표시방법으로서 알맞지 않은 것은?
  1. ① 단면도의 도형은 절단면을 사용하여 대상물을 절단하였 다고 가정하고 절단면의 앞부분을 제거하고 그린다.
  2. ② 온단면도에서 절단면을 정하여 그릴 때 절단선은 기입하 지 않는다.
  3. ③ 외형도에 있어서 필요로 하는 요소의 일부만을 부분단면 도로 표시할 수 있으며 이 경우 파단선에 의해서 그 경 계를 나타낸다.
  4. ④ 절단했기 때문에 축, 핀, 볼트의 경우는 원칙적으로 긴쪽 방향으로 절단한다.
정답 확인

정답 ④

16번
핸들이나 바퀴의 암 및 리브 훅, 축 구조물의 부재 등에 절 단면을 90° 회전하여 그린 단면도는?
  1. ① 회전 단면도
  2. ② 부분 단면도
  3. ③ 한쪽 단면도
  4. ④ 온 단면도
정답 확인

정답 ①

17번
한국산업규격 용접 기호 중 Z n × L(e)에서 n 이 의 미하는 것은?
용접산업기사 2014년 2회 17번 문제 그림
  1. ① 용접부 수
  2. ② 피치
  3. ③ 용접 길이
  4. ④ 목 길이
정답 확인

정답 ①

18번
면이 평면으로 가공되어 있고, 복잡한 윤곽을 갖는 부품인 경우에 그 면에 광명단 등을 발라 스케치 용지에 찍어 그 면의 실형을 얻는 스케치 방법은?
  1. ① 프리핸드법
  2. ② 프린트법
  3. ③ 모양뜨기법
  4. ④ 사진촬영법
정답 확인

정답 ②

19번
물체의 구멍이나 홈 등 한 부분만의 모양르 표시하는 것으 로 충분한 경우에 그 필요 부분만을 중심선, 치수보조선 등 으로 연결하여 나타내는 투상도의 명칭은?
  1. ① 부분투상도
  2. ② 보조투상도
  3. ③ 국부투상도
  4. ④ 회전투상도
정답 확인

정답 ③

20번
kS의 부문별 분류 기호가 바르게 짝지어진 것은?
  1. ① KS A : 기계
  2. ② KS B : 기본
  3. ③ KS C :전기
  4. ④ KS D : 광산
정답 확인

정답 ③

21번
용접부의 단면을 나타낸 것이다. 열 영향부를 나타내는 것 은?
용접산업기사 2014년 2회 21번 문제 그림
  1. ① ⓐ
  2. ② ⓑ
  3. ③ ⓒ
  4. ④ ⓓ
정답 확인

정답 ③

22번
무부하 전압이 80V, 아크전압 35V, 아크전류 400A라 하면 교류용접기의 역률과 효율은 각각 약 몇 % 인가? (단, 내부 손실은 4kW 이다.)
  1. ① 역률 : 51, 효율 : 72
  2. ② 역률 : 56, 효율 : 78
  3. ③ 역률 : 61, 효율 : 82
  4. ④ 역률 : 66, 효율 : 88
정답 확인

정답 ②

23번
탐촉자를 이용하여 결함의 위치 및 크기를 검사하는 비파괴 시험법은?
  1. ① 방사선투과시험
  2. ② 초음파탐상시험
  3. ③ 침투탐상시험
  4. ④ 자분탐상시험
정답 확인

정답 ②

24번
용접구조물에서 파괴 및 손상의 원인으로 가장 관계가 없는 것은?
  1. ① 시공 불량
  2. ② 재료 불량
  3. ③ 설계 불량
  4. ④ 현도관리 불량
정답 확인

정답 ④

25번
내균열성이 가장 우수하고 제품의 인장강도가 요구될 때 사 용되는 용접봉은?
  1. ① 저수소계
  2. ② 라임 티탄계
  3. ③ 고셀룰로스계
  4. ④ 일미나이트계
정답 확인

정답 ①

26번
용접에 의한 용착금속의 기계적 성질에 대한 사항으로 옳은 것은?
  1. ① 용접시 발생하는 급열, 급냉 효과에 의하여 용착금속이 경화한다.
  2. ② 용착금속의 기계적 성질은 일반적으로 다층용접보다 단 층용접 쪽이 더 양호하다.
  3. ③ 피복아크 용접에 의한 용착금속의 강도는 보통 모재보다 저하된다.
  4. ④ 예열과 후열처리로 냉각속도를 감소시키면 인성과 연성 이 감소된다.
정답 확인

정답 ①

27번
판 두께가 30mm인 강판을 용접하였을 때 각 변형(가로 굽 힘 변형)이 가장 많이 발생하는 홈의 형상은?
  1. ① H형
  2. ② U형
  3. ③ K형
  4. ④ V형
정답 확인

정답 ④

28번
용접시 발생하는 균열로 맞대기 및 필릿 용접 등의 표면비 드와 모재와의 경계부에서 발생되는 것은?
  1. ① 크레이터 균열
  2. ② 비드 밑 균열
  3. ③ 설퍼 균열
  4. ④ 토우 균열
정답 확인

정답 ④

29번
직접적인 용접용 공구가 아닌 것은?
  1. ① 치핑해머
  2. ② 앞치마
  3. ③ 와이어브러쉬
  4. ④ 용접집게
정답 확인

정답 ②

30번
용착부의 인장으력이 5kgf/mm2, 용접선 유효길이가 80mm 이며, V형 맞대기로 완전 용입인 경우 하중 8000kkgf에 대 한 판 두께는 몇 mm 인가? (단, 하중은 용접선과 직각 방 향이다.)
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ②

31번
용접 구조물 조립순서 결정시 고려사항이 아닌 것은?
  1. ① 가능한 구속하여 용접을 한다.
  2. ② 가접용 정반이나 지그를 적절히 채택한다.
  3. ③ 구조물의 형상을 고정하고 지지할 수 있어야 한다.
  4. ④ 변형이 발생 되었을 때 쉽게 제거할 수 있어야 한다.
정답 확인

정답 ①

32번
용접 이음 설계상 주의사항으로 옳지 않은 것은?
  1. ① 용접 순서를 고려해야 한다.
  2. ② 용접선이 가능한 집중되도록 한다.
  3. ③ 용접부에 되도록 잔류응력이 발생하지 않도록 한다.
  4. ④ 두께가 다른 분재를 용접할 경우 단면의 급격한 변화를 피하도록 한다.
정답 확인

정답 ②

33번
용접 균열에 관한 설명으로 틀린 것은?
  1. ① 저탄소강에 비해 고탄소강에서 잘 발생한다.
  2. ② 저수소계 용접봉을 사용하면 감소된다.
  3. ③ 소재의 인장강도가 클수록 발생하기 쉽다.
  4. ④ 판 두께가 얇아질수록 증가한다.
정답 확인

정답 ④

34번
다음 ( )에 들어갈 적합한 말은?
용접산업기사 2014년 2회 34번 문제 그림
  1. ① 공작도면
  2. ② 사양서
  3. ③ 재료적산
  4. ④ 구조계획
정답 확인

정답 ①

35번
용접이음의 부식 중 용접 잔류응력 등 인장응력이 걸리거 나, 특정의 부식 환경으로 될 때 발생하는 부식은?
  1. ① 입계부식
  2. ② 틈새부식
  3. ③ 접촉부식
  4. ④ 응력부식
정답 확인

정답 ④

36번
용접변형 방지법의 종류로 거리가 가장 먼 것은?
  1. ① 전진법
  2. ② 억제법
  3. ③ 역변형법
  4. ④ 피닝법
정답 확인

정답 ①

37번
용접균열의 발생 원인이 아닌 것은?
  1. ① 수소에 의한 균열
  2. ② 탈산에 의한 균열
  3. ③ 변태에 의한 균열
  4. ④ 노치에 의한 균열
정답 확인

정답 ②

38번
비파괴 검사법 중 표면결함 검출에 사용되지 않는 것은?
  1. ① MT
  2. ② UT
  3. ③ PT
  4. ④ ET
정답 확인

정답 ②

39번
모재의 인장강도 400MPa 이고, 용접시험편의 인장강도가 280MPa 이라면 용접부의 이음효율은 몇 % 인가?
  1. ① 50
  2. ② 60
  3. ③ 70
  4. ④ 80
정답 확인

정답 ③

40번
용접 이음의 기본 형식이 아닌 것은?
  1. ① 맞대기 이음
  2. ② 모서리 이음
  3. ③ 겹치기 이음
  4. ④ 플레어 이음
정답 확인

정답 ④

41번
서브머지드 아크 용접법의 설명 중 잘못된 것은?
  1. ① 용융속도와 용착속도가 빠르며, 용입이 깊다.
  2. ② 비소모식이므로 비드의 외관이 거칠다.
  3. ③ 모재 두께가 두꺼운 용접에서 효율적이다.
  4. ④ 용접선이 수직인 경우 적용이 곤란하다.
정답 확인

정답 ②

42번
MIG 용접의 특징에 대한 설명으로 틀린 것은?
  1. ① 반자동 또는 전자동 용접기로 용접속도가 빠르다.
  2. ② 정전압 특성 직류용접기가 사용된다.
  3. ③ 상승특성의 직류용접기가 사용된다.
  4. ④ 아크 자기 제어 특성이 없다.
정답 확인

정답 ④

43번
아크(arc) 용접의 불꽃온도는 약 몇 (℃) 인가?
  1. ① 1000℃
  2. ② 2000℃
  3. ③ 4000℃
  4. ④ 5000℃
정답 확인

정답 ④

44번
모재의 유황(S) 함량이 많을 때 생기는 용접부 결함은?
  1. ① 용입 불량
  2. ② 언더컷
  3. ③ 슬래그 섞임
  4. ④ 균열
정답 확인

정답 ④

45번
가스용접에 쓰이는 토치의 취급상 주의사항으로 틀린 것은?
  1. ① 팁을 모래나 먼지 위에 놓지 말 것
  2. ② 토치를 함부로 분해하지 말 것
  3. ③ 토치에 기름, 그리이스 등을 바를 것
  4. ④ 팁을 바꿀 때에는 반드시 양쪽 밸브를 잘 닫고 할 것
정답 확인

정답 ③

46번
용접 작업 중 전격 방지대책으로 적합하지 않은 것은?
  1. ① 용접기의 내부에 함부로 손을 대지 않는다.
  2. ② TIG 용접기나 MIG 용접기의 수냉식 토치에서 물이 새어 나오면 사용을 금지한다.
  3. ③ 홀더나 용접봉은 맨손으로 취급해도 된다.
  4. ④ 용접작업이 종료했을 때나 장시간 중지할 때는 반드시 전원스위치를 차단시킨다.
정답 확인

정답 ③

47번
저압식 가스용접 토치로 니들밸브가 있는 가변압식 토치는 어느 것인가?
  1. ① 영국식
  2. ② 프랑스식
  3. ③ 미국식
  4. ④ 독일식
정답 확인

정답 ②

48번

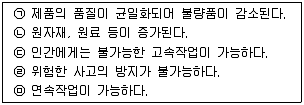

다음 보기 중 용접의 자동화에서 자동제어의 장점에 해당되 는 사항으로만 모두 조합한 것은?
용접산업기사 2014년 2회 48번 문제 그림
  1. ① ㉠, ㉡, ㉣
  2. ② ㉠, ㉡, ㉢, ㉤
  3. ③ ㉠, ㉢, ㉤
  4. ④ ㉠, ㉡, ㉢, ㉣, ㉤
정답 확인

정답 ③

49번
산소-아세틸렌 가스 연소 혼합비에 따라 사용되고 있는 용 접방법 중 산화불꽃(산소과잉불꽃)을 적용하는 재질은 어느 것인가?
  1. ① 황동
  2. ② 연강
  3. ③ 주철
  4. ④ 스테인리스강
정답 확인

정답 ①

50번
용접에 관한 설명으로 틀린 것은?
  1. ① 저항용접 : 용접부에 대 전류를 직접 흐르게 하여 전기 저항열로 접합부를 국부적으로 가열시킨 후 압력을 가해 접합하는 방법이다.
  2. ② 가스압접 : 열원은 주로 산소-아세틸렌 불꽃이 사용되며 접합부를 그 재료의 재결정 온도 이상으로 가열하여 축 방향으로 압축력을 가하여 접합하는 방법이다.
  3. ③ 냉간압접 : 고온에서 강하게 압축함으로써 경계면을 국 부적으로 탄성 변형시켜 압접하는 방법이다.
  4. ④ 초음파용접 : 용접물을 겹처서 용접 팁과 하부 앤빌 사 이에 끼워 놓고 압력을 가하면서 초음파 주파수로 횡진 동을 주어 그 진동 에너지에 의한 마찰열로 압접하는 방 법이다.
정답 확인

정답 ③

51번
다음 중 중압식 토치(medium pressure torch)에 대한 설명 으로 틀린 것은?
  1. ① 아세틸렌가스의 압력은 0.07 ~ 1.3[kgf/cm2] 이다.
  2. ② 산소의 압력은 아세틸렌의 압력과 같거나 약간 높다.
  3. ③ 팁의 능력에 따라 용기의 압력조정기 및 토치의 조정밸 브로 유량을 조절한다.
  4. ④ 인젝터 부분에 니들 밸블 유량과 압력을 조정한다.
정답 확인

정답 ④

52번
불활성 가스 아크 용접 시 주로 사용되는 가스는?
  1. ① 아르곤가스
  2. ② 수소가스
  3. ③ 산소와 질소의 혼합가스
  4. ④ 질소가스
정답 확인

정답 ①

53번
서브머지드 아크 용접에서 용융형 용제의 특징으로 틀린 것 은?
  1. ① 비드 외관이 아름답다.
  2. ② 용제의 화학적 균일성이 양호하다.
  3. ③ 미용융 용제는 재사용 할 수 없다.
  4. ④ 용융시 산화되는 원소를 첨가할 수 없다.
정답 확인

정답 ③

54번
아크 용접 작업 시에 사용되는 차광유리의 규정 중 차광도 번호 13-14의 경우 몇 [A] 이상에 쓰이는가?
  1. ① 100
  2. ② 200
  3. ③ 400
  4. ④ 300
정답 확인

정답 ④

55번
정격전류가 500A 인 용접기를 실제로 400A 로 사용하는 경 우의 허용사용률은 몇 % 인가? (단, 이 용접기의 정격사용 률은 40% 이다.)
  1. ① 66.5
  2. ② 64.5
  3. ③ 62.5
  4. ④ 60.5
정답 확인

정답 ③

56번
용접 용어 중 “아크 용접의 비드 끝에서 오목하게 파진 곳” 을 뜻하는 것은?
  1. ① 크레이터
  2. ② 언더컷
  3. ③ 오버랩
  4. ④ 스패터
정답 확인

정답 ①

57번
돌기 용접(projection welding)의 특징 중 틀린 것은?
  1. ① 용접부의 거리가 짧은 점용접이 가능하다.
  2. ② 전극 수명이 길고 작업 능률이 높다.
  3. ③ 작은 용접점이라도 높은 신뢰도를 얻을 수 있다.
  4. ④ 한 번에 한 점씩만 용접할 수 있어서 속도가 느리다.
정답 확인

정답 ④

58번
전기 저항 접속의 방법이 아닌 것은?
  1. ① 직·병렬접속
  2. ② 병렬접속
  3. ③ 직렬접속
  4. ④ 합성접속
정답 확인

정답 ④

59번
전기저항용접과 가장 관계가 깊은 법칙은?
  1. ① 줄(Joule)의 법칙
  2. ② 플레밍의 법칙
  3. ③ 암페어의 법칙
  4. ④ 뉴턴(Newton)의 법칙
정답 확인

정답 ①

60번
각종 강재 표면의 탈탄층이나 흠을 얇고 넓게 깍아 결함을 제거하는 방법은?
  1. ① 가우징
  2. ② 스카핑
  3. ③ 선삭
  4. ④ 천공 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
