반도체커스텀레이아웃산업기사 2017년 1회 기출문제

2017-05-07 시행 · 77문항

이 회차 문제 풀기 →
1번
1s22s22p63s23p4로 원자가 배열이 되어 있다. 이 원소의 원자 번호는 어떻게 되는가?
  1. ① 11
  2. ② 13
  3. ③ 16
  4. ④ 18
정답 확인

정답 ③

2번
실리콘 웨이퍼에 인(P) 원자를 2×1018m-3로 도핑 하였다. 열 평형 상태에서 홀(hole)의 농도는? (단, ni = 1.5×1018m-3라 가정한다.)
  1. ① 2.25×1012m-3
  2. ② 1.125×1014m-3
  3. ③ 133.33m-3
  4. ④ 2.66×1020m-3
정답 확인

정답 ②

3번
베이스 공통 트랜지스터의 동작 상태를 4가지로 분류할 때 차단영역에 해당하는 것은?
  1. ① 이미터-베이스 접한 순바이어스, 컬렉터-베이스 접합 순 바이어스
  2. ② 이미터-베이스 접합 순바이어스,컬렉터-베이스 접합 역바 이어스
  3. ③ 이미터-베이스 접합 역바이어스, 컬렉터-베이스 접합 순 바이어스
  4. ④ 이미터-베이스 접합 역바이어스, 컬렉터-베이스 접합 역 바이어스
정답 확인

정답 ④

4번
제너다이오드에 대한 설명으로 옳은 것은?
  1. ① 높은 전압특성을 가지고 있다.
  2. ② 낮은 역전압에서 예리한 절연파괴를 갖는다.
  3. ③ 제어정류기로서 유용하다.
  4. ④ 부성 저항특성을 갖는다.
정답 확인

정답 ②

5번
반도체 재료의 성질이 아닌 것은?
  1. ① 광전효과가 나타난다.
  2. ② 홀 효과(hall effect)가 나타난다.
  3. ③ 온도가 증가하면 도전율이 증가한다.
  4. ④ 불순물을 주입하면 도전율이 감소한다.
정답 확인

정답 ④

6번
실리콘 공정에서 산화막(SiO2)의 용도가 아닌 것은?
  1. ① 불순물의 선택적 주입을 위한 마스크
  2. ② 전기적인 절연 및 유전체
  3. ③ MOS 트랜지스터의 게이트전극
  4. ④ 반도체 소자 표면의 보호막
정답 확인

정답 ③

7번
n형 실리콘 반도체를 만들려고 할 때, 사용할 수 없는 불순 물 원자는?
  1. ① B
  2. ② Sb
  3. ③ As
  4. ④ P
정답 확인

정답 ①

8번
공유결합에 관한 설명 중 틀린 것은?
  1. ① 최와각 전자들을 서로 공유하여 이루어진다.
  2. ② 결합력이 강하며 방향성을 가지고 있다.
  3. ③ 가전자들이 자유롭게 움직일 수 있다.
  4. ④ 실리콘(Si)의 결정결합의 형태에 해당한다.
정답 확인

정답 ③

9번
반도체 재료의 결정을 표시함에 있어서 격자내의 면이나 방 향을 표시하는데, 각 방향의 기본 벡터의 정수배로 나타낸 값 의 비율을 역수로 나타내는 방법은?
  1. ① Diamond Index
  2. ② Face Index
  3. ③ Miller Index
  4. ④ Body Index
정답 확인

정답 ③

10번
MOSFET의 단자로 틀린 것은?
  1. ① 소스
  2. ② 콜렉터
  3. ③ 드레인
  4. ④ 게이트
정답 확인

정답 ②

11번
증가형 MOSFET의 문턱전압(threshold voltage, VT)에 대한 설명 중 옳은 것은?
  1. ① 문턱전압이 같으면 외부 바이어스에 무관하게 전류의 크 기가 동일하다.
  2. ② 문턱전압은 외부 조건에 의하여 변하지 않고 일정하게 유지된다.
  3. ③ NMOS의 경우 게이트와 소스 사이에 문턱전압 이하의 전압이 걸리면 전류가 흐른다.
  4. ④ PMOS의 경우 문턱전압은 (-)의 값을 갖는다.
정답 확인

정답 ④

12번
반도체 재료에 전계를 인가함에 의해서 발생되는 전류를 무 엇이라고 하는가?
  1. ① 드리프트(drift)전류
  2. ② 확산(diffusion)전류
  3. ③ 차단(cutoff)전류
  4. ④ 포화(saturation)전류
정답 확인

정답 ①

13번
pn접합에서 외부의 전계가 없는데도 전위장벽이 발생하는 이유는?
  1. ① 확산작용
  2. ② 분리작용
  3. ③ 항복작용
  4. ④ 제너현상
정답 확인

정답 ①

14번
터널 다이오드에 관한 설명 중 틀린 것은?
  1. ① 가하는 도너 밀도를 매우 낮게 하면 공핍층이 좁아지고 전계의 세기가 증가한다.
  2. ② 역 바이어스 상태에서 저항이 작다.
  3. ③ 펄스 및 계수회로에 유익하게 응용된다.
  4. ④ 부성저항 특성을 갖는다.
정답 확인

정답 ①

15번
다이오드에 바이어스를 인가할 때 P형에 양(+)전원을 N형에 음(-) 전원을 연결하는 방식은?
  1. ① 액티브 바이어스 (Active Bias)
  2. ② 패시브 바이어스 (Passive Bias)
  3. ③ 순방향 바이어스 (Forward Bias)
  4. ④ 역방향 바이어스 (Reveres Bias)
정답 확인

정답 ③

16번
MOSFET과 JFET의 가장 큰 차이점은?
  1. ① JFET는 정격전력이다.
  2. ② JEFT는 접합에 의해 게이트와 채널이 분리되어 있다.
  3. ③ MOSFET에는 두 개의 게이트가 있다.
  4. ④ MOSFET에는 물리적 채널이 없다.
정답 확인

정답 ②

17번
pn접합의 항복현상 중의 하나인 사태항복(avalanche breakdown)이 발생되는 경우는?
  1. ① 순방향 전류가 과잉될 때
  2. ② 전위장벽이 영(zero)으로 감소될 때
  3. ③ 순방향 바이어스 전압이 어떤 값을 가질 때
  4. ④ 역방향 바이어스 전압이 어값을 가질 때
정답 확인

정답 ④

18번
다음 실리콘의 원소 배열 표현이 맞는 것은?
  1. ① 1s22s42p23s43p2
  2. ② 1s22s22p43s23p2
  3. ③ 1s22s22p43s23p4
  4. ④ 1s22s22p63s23p2
정답 확인

정답 ④

19번

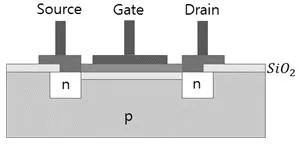

다음 그림과 같은 소자와 관련하여 옳지 않은 것은?
반도체커스텀레이아웃산업기사 2017년 1회 19번 문제 그림
  1. ① 기판(substrate)과 드레인 사이에는 순방향 전압을 건다.
  2. ② 정상적인 경우 전류는 드레인에서 소스로 흐른다.
  3. ③ 증가형 n채널 MOSFET 이다.
  4. ④ 게이트에 (+) 전압 인가시 전류가 흐른다.
정답 확인

정답 ①

20번
pn접합에서 순방향 바이어스를 인가하였을 때 일어나는 현 상은?
  1. ① 이온화가 증가한다.
  2. ② 전류가 흐르지 않는다.
  3. ③ 접합변의 정전용량이 증가한다.
  4. ④ 접합면의 전위장벽이 낮아진다.
정답 확인

정답 ④

21번
펄스부호변조(PCM)에 대한 설명 중 틀린 것은?
  1. ① 점유 주파수 대역이 넓다.
  2. ② PCM 고유의 잡음이 발생한다.
  3. ③ 전송 방해가 많은 통신로에서도 전송 품질이 좋은 통신 이 가능하다.
  4. ④ 원신호 펄스 재생은 진폭 변동이나 파형 찌그러짐에 영 향을 받는다.
정답 확인

정답 ④

22번
교차 일그러짐(crossover distortion) 현상은 어느 증폭기에 서 발생하는가?
  1. ① A급 증폭기
  2. ② AB급 증폭기
  3. ③ B급 증폭기
  4. ④ C급 증폭기
정답 확인

정답 ③

23번
부귀환 증폭기에서 Aβ≫1의 경우 증폭기 이득의 안정성이 향상되는 이유는?
반도체커스텀레이아웃산업기사 2017년 1회 23번 문제 그림
  1. ① 증폭기 이득 A가 크기 때문이다.
  2. ② 귀환계수 β가 작기 때문이다.
  3. ③ 증폭기의 부하 저항이 만큼 감소되기 때문 이다.
  4. ④ 증폭기의 이득이 귀환회로의 β에 의해서 결정되기 때문 이다.
정답 확인

정답 ④

24번
펄스회로의 출력이 Vo = 1 – e-0.1t일 때 시정수 몇 초인가?
  1. ① 20초
  2. ② 10초
  3. ③ 1초
  4. ④ 0.1초
정답 확인

정답 ②

25번
맥동률(γ)에 관한 설명으로 올바른 것은?
반도체커스텀레이아웃산업기사 2017년 1회 25번 문제 그림
  1. ① 교류를 직류로 바꾸는 과정이다.
  2. ② 맥동률(γ)은 로 구할 수 있다.
  3. ③ 정류된 직류 출력에 교류성분이 얼마나 포함되어 있는지 의 정도를 나타낸다.
  4. ④ 교류를 직류로 만들 때 직류가 되지 않고 남아 있는 교 류 성분으로 모양이 파도모양처럼 나타난다.
정답 확인

정답 ③

26번
PCM 회로에서 빈칸 A의 회로는?
반도체커스텀레이아웃산업기사 2017년 1회 26번 문제 그림
  1. ① 부호화 회로
  2. ② 비교기 회로
  3. ③ 증폭 회로
  4. ④ 필터 회로
정답 확인

정답 ①

28번
그림의 입출력 특성을 가지는 회로는?
반도체커스텀레이아웃산업기사 2017년 1회 28번 문제 그림
  1. ① 반파정류회로
  2. ② 전파정류회로
  3. ③ 연산증폭기
  4. ④ 클리핑 회로
정답 확인

정답 ②

29번
소신호 증폭기의 설명으로 옳은 것은?
  1. ① 부하선의 작은 부분만을 사용한다.
  2. ② 항상 mV 범위의 출력신호를 갖는다.
  3. ③ 각 입력 주기에 포화가 일어난다.
  4. ④ 항상 공통 이미터 증폭기이다.
정답 확인

정답 ①

30번
FM신호의 검파회로에서 별도의 진폭제한회로가 필요 없는 회로는?
  1. ① 제곱 검파회로
  2. ② 복동조 주파수 변별 회로
  3. ③ 포스토 실리(Forster-Seeley)주파수 변별회로
  4. ④ 비검파기(ratio detector)
정답 확인

정답 ④

31번
전압 증폭도가 100인 증폭기의 전압이득은 몇 dB인가?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ④

32번
컬렉터 접지 증폭회로에 대한 설명으로 틀린 것은?
  1. ① 이미터 플로어라고도 한다.
  2. ② 전압 이득은 1보다 약간 작다.
  3. ③ 입력전압과 출력전압의 위상은 역상이다.
  4. ④ 입력 임피던스는 높고, 출력 임피던스는 매우낮다.
정답 확인

정답 ③

33번
회로에서 Ei=1V일 때 전류 IL은 몇 mA인가?
  1. ① 0.1
  2. ② 0.4
  3. ③ -0.5
  4. ④ -0.6
정답 확인

정답 ②

34번
FET 증폭기의 고주파 응답을 결정하는 것은?
  1. ① 바이패스 커패시터
  2. ② 트랜지스터의 내부 커패시터
  3. ③ 전압이득
  4. ④ 전류이득
정답 확인

정답 ②

35번
회로에서 컬렉터 전류 IC를 구하면?（단, β=100 이고, VBE=0.7 이다.)
반도체커스텀레이아웃산업기사 2017년 1회 35번 문제 그림
  1. ① 39mA
  2. ② 25mA
  3. ③ 46mA
  4. ④ 32mA
정답 확인

정답 ①

36번

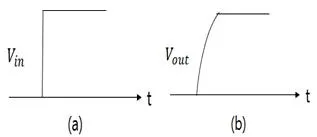

연산증폭기 회로에 그림(a)를 입력할 때 그림(b)와 같은 출 력이 나타나는 현상은?
반도체커스텀레이아웃산업기사 2017년 1회 36번 문제 그림
  1. ① 슬루 레이트(slew rate)
  2. ② 입력 바이어스 전류
  3. ③ DC 오프세트(offset) 전압
  4. ④ 유한한 전압이득
정답 확인

정답 ①

37번
연산증폭기의 스위칭 특성에 가장 크게 영향을 주는 것은?
  1. ① 입출력 임피던스
  2. ② 슬루 레이트
  3. ③ 출력 오프셋 전압
  4. ④ 동위상제거비(CMRR)
정답 확인

정답 ②

38번
증폭도 A가 매우 큰 증폭기에 귀환율 β의 부귀환을 가한 경 우 전압이득은?
  1. ① Aβ
  2. ② 1/β
  3. ③ 1/βA
  4. ④ A/1+A
정답 확인

정답 ②

39번
교류를 직류전원으로 변환할 때 사용되지 않는 부품은?
  1. ① 변압기
  2. ② 정류다이오드
  3. ③ 제너다이오드
  4. ④ 트라이액
정답 확인

정답 ④

40번
다이오드의 전하축적 효과가 없을 때 옳은 것은?
  1. ① 순방향 전류값이 적다.
  2. ② 순방향 전류값이 크다.
  3. ③ 역방향 회복시간이 무한대이다.
  4. ④ 역방향 회복시간이 “0”이다.
정답 확인

정답 ④

41번
그림과 같은 전가산기(Full adder)의 입력이 A=1,B=0,C=1 일 때 출력으로 옳은 것은? (단, So : Sum, Co : Carry이 다.)
반도체커스텀레이아웃산업기사 2017년 1회 41번 문제 그림
  1. ① Co = 0, So = 0
  2. ② Co = 0, So = 1
  3. ③ Co = 1, So = 0
  4. ④ Co = 1, So = 1
정답 확인

정답 ③

42번
Shift register 안에 있는 binary number가 5번 Shift left 되 었다. 현재 number 크기는 다음 중 어느 것에 해당되는가? (단, shift register의 길이는 충분하며 shift-in되는 bit는 모 두 0 이다.)
  1. ① 맨처음 binary number × 5
  2. ② 맨처음 binary number ÷ 5
  3. ③ 맨처음 binary number × 32
  4. ④ 맨처음 binary number ÷ 32
정답 확인

정답 ③

43번
반가산기의 합 또는 반감산기의 차를 얻기 위해 필요한 게 이트는?
  1. ① AND
  2. ② OR
  3. ③ XNOR
  4. ④ XOR
정답 확인

정답 ④

44번
4단 하향 Counter에서 10번째 클록펄스가 인가되면 각 단 이 나타내는 2진수를 10진수로 변환하면?
  1. ① 6
  2. ② 7
  3. ③ 8
  4. ④ 9
정답 확인

정답 ①

45번
다음 중 조합논리회로에 해당하는 것은?
  1. ① RAM
  2. ② 레지스터
  3. ③ 디코더
  4. ④ 카운터
정답 확인

정답 ③

46번
D 플립플롭에서 D 입력에 입력한 데이터의 각 비트는 클럭 펄스 몇 개의 시간만큼 늦어서 Q 출력에 도달하는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ①

47번
다음 논리회로의 출력식으로 옳은 것은?
  1. ① X=A+B
  2. ② Y=A⊕B
  3. ③ X=A⊕B
  4. ④ Y=A+B
정답 확인

정답 ③

48번
n비트의 입력으로 2n개의 출력 중의 하나를 1로 설정하도록 하는 장치는?
  1. ① 디코더
  2. ② 인코더
  3. ③ 카운터
  4. ④ 플립플롭
정답 확인

정답 ①

49번
원 정보부호가 1011 일 때 이것의 짝수 패리티 해밍코드 (Hamming Code)를 구하면?
  1. ① 1011010
  2. ② 0101011
  3. ③ 0001100
  4. ④ 0110011
정답 확인

정답 ④

50번
시프트 레지스터(shift register)를 만드는데 가장 적합한 플 립플롭은?
  1. ① RS 플립플롭
  2. ② D 플립플롭
  3. ③ T 플립플롭
  4. ④ JK 플립플롭
정답 확인

정답 ②

51번
아래 펄스발생기 중에서 한 상태에서만 안정되고 다른 상태 에서는 불안정하여 일정한 시간 후에는 안정상태로 돌아가 는 회로는?
  1. ① 비안정 멀티바이브레이터
  2. ② 다안정 멀티바이브레이터
  3. ③ 쌍안정 멀티바이브레이터
  4. ④ 플립플롭
정답 확인

정답 ②

52번
다음과 같이 연결된 RS 플립플롭은 어떤 플립플롭과 같은 기능을 하는가?
반도체커스텀레이아웃산업기사 2017년 1회 52번 문제 그림
  1. ① D 플립플롭
  2. ② T 플립플롭
  3. ③ JK 플립플롭
  4. ④ 마스터-슬레이브 플립플롭
정답 확인

정답 ②

53번
JK 플립플롭에서 J=1, K=1 일 때의 출력 결과는?
  1. ① 0
  2. ② 1
  3. ③ 불변
  4. ④ 반전
정답 확인

정답 ④

55번
5개의 플립플롭으로 구성된 상향 계수기의 모듈러스 (modulus)와 이 계수기로 계수 할 수 있는 최댓값은?
  1. ① modulus : 32 최댓값 : 31
  2. ② modulus : 31 최댓값 : 32
  3. ③ modulus : 6 최댓값 : 32
  4. ④ modulus : 5 최댓값 : 32
정답 확인

정답 ①

56번
다음은 2개 입력 A,B를 가지는 NAND게이트의 진리표이다. z0,z1,z2,z3에 알맞은 이진 값은?
반도체커스텀레이아웃산업기사 2017년 1회 56번 문제 그림
  1. ① 0001
  2. ② 0111
  3. ③ 1110
  4. ④ 0110
정답 확인

정답 ③

57번
10진수 22를 3초과 코드(Excess-3 code)로 변환한 것은?
  1. ① 0101 0101
  2. ② 1011 1100
  3. ③ 0011 1011
  4. ④ 1100 1100
정답 확인

정답 ①

58번
일반적으로 n비트의 2진 병렬가산기는 어떻게 구성되는가?
  1. ① 2n개의 반가산기로 구성된다.
  2. ② 2n개의 전가산기로 구성된다.
  3. ③ n개의 반가산기로 구성된다.
  4. ④ n개의 전가산기로 구성된다.
정답 확인

정답 ④

59번
한 플립플롭의 출력이 다른 플립플롭을 구동시키는 계수기 는?
  1. ① 링 계수기
  2. ② 존슨 계수기
  3. ③ 트위스트링 계수기
  4. ④ 직렬 계수기
정답 확인

정답 ④

60번
우측이동 레지스터가 1001을 기억하고 있을 때, 클럭펄스가 2개 인가되면 각단의 값은? (단, 입력 데이터는 0 이다.)
  1. ① 0100
  2. ② 0110
  3. ③ 1001
  4. ④ 0010
정답 확인

정답 ④

61번
동적 CMOS 로직과 거의 같으나, 출력단에 인버팅 래치가 달려있는 점이 다른 로직은?
  1. ① 카미노 로직
  2. ② 슈도 로직
  3. ③ 도미노 로직
  4. ④ 트랜스 로직
정답 확인

정답 ③

62번
nMOS 인버터의 레이아웃 설계에서 A를 풀다운 트랜지스터 그리고 B를 풀업 트랜지스터라고 할 경우 A의 게이트 폭과 길이는 각각 4λ, 2λ 이고 B게이트의 폭과 길이를 각각 2λ, 8λ 라고 하면 이 인버터가 정상동작을 위하여 필요로 하는 형상비(ratio circuit)는 얼마인가?
  1. ① 2
  2. ② 4
  3. ③ 6
  4. ④ 8
정답 확인

정답 ④

63번
집적회로 레이아웃 설계에서 제일 처음 해야 할 일은?
  1. ① 평면 계획
  2. ② 블록 레이아웃
  3. ③ 블록 배치
  4. ④ 배선
정답 확인

정답 ①

64번
회로의 물리적인 크기만 스케일링할 때 소자 파라미터와 스 케일링 비율이 바르게 연결되지 않은 것은? (단, 물리적 스 케일링 비율은 α이다.)
  1. ① 게이트 채널 길이(L)는 1/α로 스케일링 된다.
  2. ② 게이트 채널 폭(W)은 1/α로 스케일링 된다.
  3. ③ 게이트 산화막 두께(D)는 1/α로 스케일링 된다.
  4. ④ 게이트 기생 접합 커패시턴스(Cj)는 1/α로 스케일링 된 다.
정답 확인

정답 ③

65번
CMOS 제조 과정에서는 nMOS와 pMOS 트랜지스터를 만들 때 생기는 n층과 p층간의 결합(n-p-n-p 또는 p—n-p-n-) 에 의해 기생 트랜지스터가 구성되는데, 이 기생 트랜지스 터가 결합되어 Vdd와 Vss사이에 전류 통로가 형성되는 현상 은?
  1. ① 단락(Short)
  2. ② 래치업(Latch-up)
  3. ③ 상호연결 기생요소
  4. ④ ESD(Electrostatic Discharge)
정답 확인

정답 ②

66번
다음 VHDL 관련 표준에서 다중 값 논리를 규정한 부분은?
  1. ① IEEE std_1076
  2. ② IEEE std_1076.4
  3. ③ IEEE std_1164
  4. ④ IEEE std_1076.3
정답 확인

정답 ③

67번
다음 중 MOSFET 특성이 아닌 것은?
  1. ① 세 개의 층(금속, 산화층, 반도체)이 적층구조를 형성한 다.
  2. ② 스위치 역할을 수행하여 전류의 흐름을 차단 또는 연결 한다.
  3. ③ 전류흐름에 전자와 정공이 모두 작용한다.
  4. ④ 금속 층의 대용으로 현재는 다결정 실리콘을 사용한다.
정답 확인

정답 ③

68번
nMOSFET의 반전 모드에서 게이트 전압을 증가(VG ＞ 0) 시키면 산화층과 실리콘의 경계면에 캐리어가 정공에서 전 자로 바뀌게 되는데, 이때 형성된 층을 무엇이라고 하는가?
  1. ① 채널
  2. ② 공핍층
  3. ③ 핀치오프
  4. ④ 금속층
정답 확인

정답 ①

69번
다음 중 IC 패키지 타입이 아닌 것은?
  1. ① DIP
  2. ② SMP
  3. ③ PLCC
  4. ④ QFP
정답 확인

정답 ②

70번
MOS 동적 논리회로를 정적논리와 비교한 것 중 장점에 해 당하지 않는 것은?
  1. ① 부하소자가 on 되었을 때만 전력을 소모하는 회로를 설 계할 수 없다.
  2. ② 스위칭 동작으로 인하여 정적 논리회로에 비해 전력 소 모가 크다.
  3. ③ 시스템의 타이밍 문제를 간소화할 수 있다.
  4. ④ 클럭을 사용하기 때문에 클럭 부하를 갖는다.
정답 확인

정답 ①

71번
전압 제어 소자인 MOS FET를 기본 소자로 사용한 것은?
  1. ① CMOS
  2. ② TTL
  3. ③ ECL
  4. ④ SOI
정답 확인

정답 ①

72번
다음 중 MOS 트랜지스터를 만드는 공정기술이 아닌 것은?
  1. ① n-well 공정
  2. ② twin-well 공정
  3. ③ SOI(Silicon On Insulator) 공정
  4. ④ bipolar 공정
정답 확인

정답 ④

73번
게이트 어레이 방식 설계에 대한 설명으로 옳지 않은 것은?
  1. ① 웨이퍼를 절약할 수 있다.
  2. ② 칩 제조 공정의 시간이 절약된다.
  3. ③ 회로 설계의 유연성이 증가한다.
  4. ④ 표준 셀 방식보다 칩의 크기가 작다.
정답 확인

정답 ④

75번
다음 회로와 같은 nMOS의 병렬구조에 대한 설명 중 틀린 것은?
반도체커스텀레이아웃산업기사 2017년 1회 75번 문제 그림
  1. ① OR 게이트 구조이다.
  2. ② a = 0, b = 1 일 때, 스위치 ON 상태이다.
  3. ③ a = 1, b = 1 일 때, 스위치 OFF 상태이다.
  4. ④ a = 1, b = 0 일 때, 스위치 ON 상태이다.
정답 확인

정답 ③

76번
MOS 트랜지스터에서 게이트 출력이 “1” 또는 “0” 레벨에 있을 경우 DC 전력을 거의 소모하지 않는 디바이스는?
  1. ① n-MOS
  2. ② p-MOS
  3. ③ I-MOS
  4. ④ CMOS
정답 확인

정답 ④

77번
다음 중 디지털 회로 설계에서 회로 추출(circuit extraction) 에 관한 설명 중 옳은 것은?
  1. ① 전체 시스템 관점에서 서례회로를 분할하는 과정
  2. ② 타이밍(timing)을 검증하는 과정
  3. ③ 실제회로의 배치구도를 잡는 과정
  4. ④ 회로 전반에서 발생하는 지연시간 등을 뽑아주는 과정
정답 확인

정답 ④

78번
CMOS 디지털 집적회로의 동적 전력소모에 대한 설명으로 틀린 것은?
  1. ① 전원 전압이 클수록 증가한다.
  2. ② 동작 주파수가 클수록 감소한다.
  3. ③ 커패시턴스 성분이 클수록 증가한다.
  4. ④ 전력소모가 크면 동작온도가 증가한다.
정답 확인

정답 ②

79번
정적 CMOS 로직(static CMOS logic)에 대한 설명으로 틀 린 것은?
  1. ① 서로 반대로 동작하는 nMOS와 pMOS를 이용하여 풀업 과 풀다운(pull-down)의 동작을 대칭적으로 시키는 회로 이다.
  2. ② nMOS 트랜지스터의 개수와 pMOS 트랜지스터의 개수가 같다.
  3. ③ 시간이 비교적 많이 경과해도 출력전압이 변하지 않는 대신 동적회로보다 속도가 빠르다.
  4. ④ nMOS 트랜지스터가 직렬 연결된 부분에 해당하는 pMOS 트랜지스터 부분은 병렬연결된다.
정답 확인

정답 ③

80번
n채널 증가형 MOSFET에서 VGS = -5V, VDS = 13V일 때, 드레인에 흐르는 전류는 얼마인가?
  1. ① 26[mA]
  2. ② 3.6[mA]
  3. ③ 6.3[mA]
  4. ④ 0[mA] 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은
정답 확인

정답 ④

이전 회차2016년 1회 다음 회차2018년 1회

반도체커스텀레이아웃산업기사의 다른 회차

2019년 1회
2019-04-27 · 75문항
2018년 1회
2018-04-28 · 77문항
2017년 1회
2017-05-07 · 77문항
2016년 1회
2016-05-08 · 74문항
2014년 1회
2014-09-20 · 75문항
2011년 1회
2011-10-02 · 72문항
2008년 1회
2008-09-07 · 75문항
