기계설계산업기사 2019년 2회 기출문제

2019-04-27 시행 · 72문항

이 회차 문제 풀기 →
1번
다음 중 기어 가공의 절삭법이 아닌 것은?
  1. ① 형판을 이용하는 절삭법
  2. ② 다인 공구를 이용하는 절삭법
  3. ③ 총형 공구를 이용하는 절삭법
  4. ④ 창성을 이용하는 절삭법
정답 확인

정답 ②

2번
일반적으로 니형 밀링머신의 크기 또는 호칭을 표시하는 방 법으로 틀린 것은?
  1. ① 콜릿 척의 크기
  2. ② 테이블 작업면의 크기(길이×폭)
  3. ③ 테이블의 이동거리(좌우×전후×상하)
  4. ④ 테이블의 전·후 이송을 기준으로 한 호칭번호
정답 확인

정답 ①

3번
구성인선(built-up edge)이 생기는 것을 방지하기 위한 대책 으로 틀린 것은?
  1. ① 절삭 속도를 높인다.
  2. ② 절삭 깊이를 깊게 한다.
  3. ③ 절삭유를 충분히 공급한다.
  4. ④ 공구의 윗면 경사각을 크게 한다.
정답 확인

정답 ②

4번
허용할 수 있는 부품의 오차 정도를 결정한 후 각각 최대 및 최소 치수를 설정하여 부품의 치수가 그 범위 내에 드는지를 검사하는 게이지는?
  1. ① 다이얼 게이지
  2. ② 게이지 블록
  3. ③ 간극 게이지
  4. ④ 한계 게이지
정답 확인

정답 ④

5번
선반가공에 영향을 주는 절삭조건에 대한 설명으로 틀린 것 은?
  1. ① 이송이 증가하면 가공변질층은 깊어진다.
  2. ② 절삭각이 커지면 가공변질층은 깊어진다.
  3. ③ 절삭속도가 증가하면 가공변질층은 얕아진다.
  4. ④ 절삭온도가 상승하면 가공변질층은 깊어진다.
정답 확인

정답 ④

6번
드릴로 구멍 가공은 한 다음에 사용하는 공구가 아닌 것은?
  1. ① 리머
  2. ② 센터 펀치
  3. ③ 카운터 보어
  4. ④ 카운터 싱크
정답 확인

정답 ②

7번
다음 중 수용성 절삭유에 속하는 것은?
  1. ① 유화유
  2. ② 혼성유
  3. ③ 광유
  4. ④ 동식물유
정답 확인

정답 ①

8번
도면에 편심량이 3mm로 주어졌다. 이때 다이얼 게이지 눈금 의 변위량이 얼마로 나타나도록 편심시켜야 하는가?
  1. ① 3mm
  2. ② 4.5mm
  3. ③ 6mm
  4. ④ 7.5mm
정답 확인

정답 ③

9번
다음 중 대형이며 중량이 공작물을 가공하기 위한 밀링머신 으로 중절삭이 가능한 것은?
  1. ① 나사 밀링머신(thread milling machine)
  2. ② 만능 밀링머신(universal milling machine)
  3. ③ 생산형 밀링머신(production milling machine)
  4. ④ 플레이너형 밀링머신(planer milling machine)
정답 확인

정답 ④

10번
게이지 블록 중 표준용(calibration grade)으로서 측정기류의 정도 검사 등에 사용되는 게이지 등급은?
  1. ① 00(AA)급
  2. ② 0(A)급
  3. ③ 1(B)급
  4. ④ 2(C)급
정답 확인

정답 ②

11번
원주를 단식 분할법으로 32등분하고자 할 때, 다음 준비된 분할판을 사용하여 작업하는 방법으로 옳은 것은?
기계설계산업기사 2019년 2회 11번 문제 그림
  1. ① 16구멍 열에서 1 회전과 4 구멍씩
  2. ② 20구멍 열에서 1 회전과 10 구멍씩
  3. ③ 27구멍 열에서 1 회전과 18 구멍씩
  4. ④ 33구멍 열에서 1 회전과 18 구멍씩
정답 확인

정답 ①

12번
다음 중 산화알루미늄(Al2O3) 분말을 주성분으로 소결한 적 살공구 재료는?
  1. ① 세라믹
  2. ② 고속도강
  3. ③ 다이아몬도
  4. ④ 주조경질합금
정답 확인

정답 ①

13번
연삭가공 중 가공표면의 표면 거칠기가 나빠지고 정밀도가 저하되는 떨림 현상이 나타나는 원인이 아닌 것은?
  1. ① 숫돌의 평형 상태가 불량할 경우
  2. ② 숫돌축이 편심되어 있을 경우
  3. ③ 숫돌의 결합도가 너무 작을 경우
  4. ④ 연삭기 자체에 진동이 있을 경우
정답 확인

정답 ③

14번
고속도강 절삭공구를 사용하여 저탄소강재를 절삭할 때 가 장 일반적인 구성인선(built-up edge)의 임계 속도(m/min) 는?
  1. ① 50
  2. ② 120
  3. ③ 150
  4. ④ 170
정답 확인

정답 ②

15번
CNC선반에 대한 설명으로 틀린 것은?
  1. ① 축은 공구대가 전후좌우의 2방향으로 이동하므로 2축을 사용한다.
  2. ② 휴지(dwell)기능은 지정한 시간 동안 이송이 정지되는 기 능을 의미한다.
  3. ③ 좌표치의 지령방식에는 절대지령과 증분지령이 있고, 한 블록에 2가지를 혼합하여 지령할 수 없다.
  4. ④ 테이퍼나 원호를 절삭 시, 임의의 인선 반지름을 가지는 공구의 인선 반지름에 의한 가공 경로의 오차를 CNC장 치에서 자동으로 보정하는 인선 반지름 보정 기능이 있 다.
정답 확인

정답 ③

16번
선반에서 테이퍼의 각이 크고 길이가 짧은 테이퍼를 가공하 기에 가장 적합한 방법은?
  1. ① 백기어 사용 방법
  2. ② 심압대의 편위 방법
  3. ③ 복식 공구대를 경사시키는 방법
  4. ④ 테이퍼 절삭장치를 이용하는 방법
정답 확인

정답 ③

17번
밀링머신에 관한 안전사항으로 틀린 것은?
  1. ① 장갑이 끼지 않도록 한다.
  2. ② 가공 중에 손으로 가공면을 점검하지 않는다.
  3. ③ 칩 받이가 있기 때문에 보호안경은 필요없다.
  4. ④ 강력 절삭을 할 때에는 공작물을 바이스에 깊게 물린다.
정답 확인

정답 ③

18번
탭(tap)이 부러지는 원인이 아닌 것은?
  1. ① 소재보다 경도가 높은 경우
  2. ② 구멍이 바르지 못하고 구부러진 경우
  3. ③ 탭 선단이 구멍바닥에 부딪혔을 경우
  4. ④ 탭의 지름에 적합한 핸들을 사용하지 않는 경우
정답 확인

정답 ①

19번
가늘고 긴 일정한 단면 모양을 가진 공구에 많은 날을 가진 절삭 공구가 사용되며, 공작물의 홈을 빠르게 가공할 수 있 어 대량생산에 적합한 가공 방법은?
  1. ① 보링(boring)
  2. ② 태핑(tapping)
  3. ③ 셰이핑(shaping)
  4. ④ 브로칭(broaching)
정답 확인

정답 ④

20번
연삭균열에 관한 설명으로 틀린 것은?
  1. ① 열팽창에 의해 발생된다.
  2. ② 공석강에 가까운 탄소강에서 자주 발생된다.
  3. ③ 연삭균열을 방지하기 위해서는 결합도가 연한 숫돌을 사 용한다.
  4. ④ 이송을 느리게 하고 연삭액을 충분히 사용하여 방지할 수 있다.
정답 확인

정답 ④

21번
다음 도면의 크기 중 A1 용지의 크기를 나타낸 것은? (단, 치수의 단위는 mm이다.)
  1. ① 841×1189
  2. ② 594×841
  3. ③ 420×594
  4. ④ 297×420
정답 확인

정답 ②

22번
다음과 같은 표면의 결 도시기호에 C가 의미하는 것은?
기계설계산업기사 2019년 2회 22번 문제 그림
  1. ① 가공에 의한 컷의 줄무늬가 투상면에 평행
  2. ② 가공에 의한 컷의 줄무늬가 투상면에 경사지고 두 방향 으로 교차
  3. ③ 가공에 의한 컷의 줄무늬가 투상면의 중심에 대한 동심 원 모양
  4. ④ 가공에 의한 컷의 줄무늬가 투상면에 대해 여러 방향
정답 확인

정답 ③

23번
그림과 같은 용접기호의 명칭으로 맞는 것은?
기계설계산업기사 2019년 2회 23번 문제 그림
  1. ① 개선 각이 급격한 V형 맞대기 용접
  2. ② 개선 각이 급격한 일면 개선형 맞대기 용접
  3. ③ 가장자리(edge) 용접
  4. ④ 표면 육성
정답 확인

정답 ③

25번
다음과 같은 치수 120 숫자 위의 기호가 뜻하는 것은?
기계설계산업기사 2019년 2회 25번 문제 그림
  1. ① 원호의 길이
  2. ② 참고 치수
  3. ③ 현의 길이
  4. ④ 각도 치수
정답 확인

정답 ①

26번
지름이 10cm이고, 길이가 20cm인 알루미늄봉이 있다. 이 알루미늄의 비중이 2.7일 때 질량(kg)은?
  1. ① 0.424kg
  2. ② 4.24kg
  3. ③ 1.70kg
  4. ④ 17.0kg
정답 확인

정답 ②

28번
구름 베어링 기호 중 안지름이 10mm인 것은?
  1. ① 7000
  2. ② 7001
  3. ③ 7002
  4. ④ 7010
정답 확인

정답 ①

29번
다음 중 가는 1점 쇄선으로 표시하지 않는 것은?
  1. ① 피치선
  2. ② 기준선
  3. ③ 중심선
  4. ④ 숨은선
정답 확인

정답 ④

30번

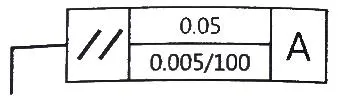

그림과 같은 기하공차의 해석으로 가장 적합한 것은?
기계설계산업기사 2019년 2회 30번 문제 그림
  1. ① 지정 길이 100mm에 대하여 0.05mm, 전체길이에 대해 0.005mm의 대칭도
  2. ② 지정 길이 100mm에 대하여 0.05mm, 전체길이에 대해 0.005mm의 평행도
  3. ③ 지정 길이 100mm에 대하여 0.005mm, 전체길이에 대해 0.05mm의 대칭도
  4. ④ 지정 길이 100mm에 대하여 0.005mm, 전체길이에 대해 0.05mm의 평행도
정답 확인

정답 ④

31번
끼워맞춤 관계에 있어서 헐거운 끼워맞춤에 해당하는 것은?
  1. ① H7/g6
  2. ② H7/n6
  3. ③ P6/h6
  4. ④ N6/h6
정답 확인

정답 ①

33번
KS 나사의 표시기호에 대한 설명으로 잘못된 것은?
  1. ① 호칭 기호 M은 미터 나사이다.
  2. ② 호칭 기호 UNF은 유니파이 가는 나사이다.
  3. ③ 호칭 기호 PT은 관용 평행 나사이다.
  4. ④ 호칭 기호 TW은 29도 사다리꼴 나사이다.
정답 확인

정답 ③

35번
크로뮴 몰리브데넘 강의 KS 재료 기호는?
  1. ① SMn
  2. ② SMnC
  3. ③ SCr
  4. ④ SCM
정답 확인

정답 ④

36번
그림과 같이 스퍼 기어의 주투상도를 부분 단면도로 나타낼 때, 'A'가 지시하는 곳의 선의 모양은?
기계설계산업기사 2019년 2회 36번 문제 그림
  1. ① 가는 실선
  2. ② 굵은 파선
  3. ③ 굵은 실선
  4. ④ 가는 파선
정답 확인

정답 ①

37번
기계제도에서 도면이 구비해야 할 기본요건으로 거리가 먼 것은?
  1. ① 대상물의 도형과 함께 필요로 하는 크기, 모양, 자세 등 의 정보를 포함하여야 하며, 필요에 따라 재료, 가공방법 등의 정보를 포함하여야 한다.
  2. ② 무역 및 기술의 국제 교류의 입장에서 국제성을 가져야 한다.
  3. ③ 도면 표현에 있어서 설계자의 독창성이 잘 나타나야 한 다.
  4. ④ 마이크로 필름 촬영 등을 포함한 복사 및 도면의 보존, 검색, 이용이 확실히 되도록 내용과 양식이 구비되어야 한다.
정답 확인

정답 ③

39번

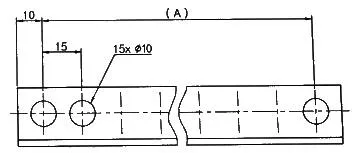

그림과 같이 크기와 간격이 같은 여러 구멍의 치수 기입에 서 (A)에 들어갈 치수로 옳은 것은?
기계설계산업기사 2019년 2회 39번 문제 그림
  1. ① 180
  2. ② 195
  3. ③ 210
  4. ④ 225
정답 확인

정답 ③

41번
다음 중 철-탄소상태도에서 나타나지 않는 불변점은?
  1. ① 공정점
  2. ② 포석점
  3. ③ 공석점
  4. ④ 포정점
정답 확인

정답 ②

42번
강의 표면 경화법에 대한 설명으로 틀린 것은?
  1. ① 침탄법에는 고체침탄법, 액체침탄법, 가스침탄법 등이 있 다.
  2. ② 질화법은 강 표면에 질소를 침투시켜 경화하는 방법이 다.
  3. ③ 화염경화법은 일반 담금질법에 비해 담금질 변형이 적 다.
  4. ④ 세라다이징은 철강 표면에 Cr을 확산 침투시키는 방법이 다.
정답 확인

정답 ④

43번
구리에 아연이 5~20% 정도 첨가되어 전연성이 좋고 색깔 이 아름다워 장식용 악기 등에 사용되는 것은?
  1. ① 톰백
  2. ② 백동
  3. ③ 6-4 황동
  4. ④ 7-3 황동
정답 확인

정답 ①

44번
다음 중 결정격자가 면심입방격자인 금속은?
  1. ① Al
  2. ② Cr
  3. ③ Mo
  4. ④ Zn
정답 확인

정답 ①

45번
아공석강에서 탄소함량이 증가함에 따른 기계적 성질 변화 에 대한 설명으로 틀린 것은?
  1. ① 인장강도가 증가한다.
  2. ② 경도가 증가한다.
  3. ③ 항복강도가 증가한다.
  4. ④ 연신율이 증가한다.
정답 확인

정답 ④

46번
금속재료와 비교한 세라믹의 일반적인 특징으로 옳은 것은?
  1. ① 인성이 크다.
  2. ② 내충격성이 높다.
  3. ③ 내산화성이 양호하다.
  4. ④ 성형성 및 기계가공성이 좋다.
정답 확인

정답 ③

47번
다음 구조용 복합재료 중에서 섬유강화 금속은?
  1. ① SPF
  2. ② FRTP
  3. ③ FRM
  4. ④ GFRP
정답 확인

정답 ③

48번
공구재료가 구비해야 할 조건으로 틀린 것은?
  1. ① 내마멸성과 강인성이 클 것
  2. ② 가열에 의한 경도 변화가 클 것
  3. ③ 상온 및 고온에서 경도가 높을 것
  4. ④ 열처리와 공작이 용이할 것
정답 확인

정답 ②

49번
다음 중 열가소성 수지로 나열된 것은?
  1. ① 페놀, 폴리에틸렌, 에폭시
  2. ② 알키드 수지, 아크릴, 페놀
  3. ③ 폴리에틸렌, 염화비닐, 폴리우레탄
  4. ④ 페놀, 에폭시, 멜라민
정답 확인

정답 ③

50번
다음 중 구리에 관한 설명과 가장 거리가 먼 것은?
  1. ① 전기 및 열의 전도성이 우수하다.
  2. ② 전연성이 좋아 가공이 용이하다.
  3. ③ 건조한 공기 중에서는 산화하지 않는다.
  4. ④ 광택이 없으며 귀금속적 성질이 나쁘다.
정답 확인

정답 ④

51번
레이디얼 볼 베어링 '6304'에서 한계속도계수(dN, mm·rpm) 값을 120000 이라 하면, 이 베어링의 최고 사용 회전수는 약 rpm인가?
  1. ① 400
  2. ② 6000
  3. ③ 6500
  4. ④ 8000
정답 확인

정답 ②

52번

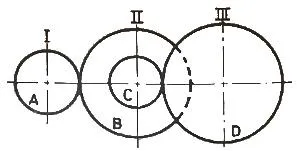

그림과 같은 기어열에서 각각의 잇수가 ZA는 16, ZB는 60, ZC는 12, ZD는 64인 경우 A기어가 있는 I축이 1500rpm으 로 회전할 때, D 기어가 있는 Ⅲ축의 회전수는 얼마인가?
기계설계산업기사 2019년 2회 52번 문제 그림
  1. ① 56rpm
  2. ② 60rpm
  3. ③ 75rpm
  4. ④ 85rpm
정답 확인

정답 ③

53번
재료의 파손이론 중 취성 재료에 잘 일치하는 것은?
  1. ① 최대주응력설
  2. ② 최대전단응력설
  3. ③ 최대주변형률설
  4. ④ 변형률 에너지설
정답 확인

정답 ①

54번
두 축은 주철 또는 주강제로 이루어진 2개의 반원통에 넣고 두 반원통의 양쪽을 볼트로 체결하며 조립이 용이한 커플링 은?
  1. ① 클램프 커플링
  2. ② 셀러 커플링
  3. ③ 머프 커플링
  4. ④ 플랜지 커플링
정답 확인

정답 ①

55번

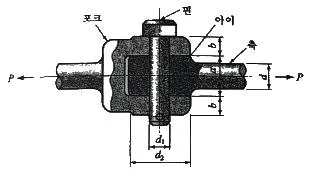

너클 핀이음에서 인장하중(P) 20kN을 지지하기 위한 핀의 지름(d1)은 약 몇 mm 이상이어야 하는가? (단, 핀의 전단응 력은 50N/mm2이며, 전단응력만 고려한다.)
기계설계산업기사 2019년 2회 55번 문제 그림
  1. ① 10
  2. ② 16
  3. ③ 20
  4. ④ 28
정답 확인

정답 ②

56번
원주속도 5m/s로 2.2kW의 동력을 전달하는 평벨트 전동장 치에서 긴장측 장력은 몇 N인가? (단, 벨트의 장력비(eμθ)는 2이다.)
  1. ① 450
  2. ② 660
  3. ③ 750
  4. ④ 880
정답 확인

정답 ④

57번
접합할 모재의 한쪽에 구멍을 뚫고, 판재의 표면까지 용접 하여 다른 쪽 모재와 접합하는 용접방법은?
  1. ① 그루브 용접
  2. ② 필릿 용접
  3. ③ 비드 용접
  4. ④ 플러그 용접
정답 확인

정답 ④

58번
다음 중 스프링의 용도와 거리가 먼 것은?
  1. ① 하중의 측정
  2. ② 진동 흡수
  3. ③ 동력 전달
  4. ④ 에너지 축적
정답 확인

정답 ③

59번
기계의 운동 에너지를 마찰에 따른 열에너지 등으로 변환· 흡수하여 속도를 감속시키는 장치는?
  1. ① 기어
  2. ② 브레이크
  3. ③ 베어링
  4. ④ V-벨트
정답 확인

정답 ②

60번
축방향으로 10000N의 인장하중이 작용하는 볼트에서 골지 름은 약 몇 mm 이상이어야 하는가? (단, 볼트의 허용인장 응력은 48N/mm2이다.)
  1. ① 13.2
  2. ② 14.6
  3. ③ 15.4
  4. ④ 16.3
정답 확인

정답 ④

61번
베지어(Bezier) 곡선의 특징이 아닌 것은?
  1. ① 다각형의 양끝의 선분은 시작점과 끝점의 접선벡터와 다 른 방향이다.
  2. ② 곡선은 정점을 통과시킬 수 있는 다각형의 내측에 존재 한다.
  3. ③ 1개의 정점변화가 곡선전체에 영향을 미친다.
  4. ④ 곡선은 양단의 끝점을 반드시 통과한다.
정답 확인

정답 ①

62번
컴퓨터 하드웨어의 기본적인 구성요소라고 할 수 없는 것 은?
  1. ① 중앙처리장치(CPU)
  2. ② 기억장치(Memory Unit)
  3. ③ 운영체제(Operating System)
  4. ④ 입·출력장치(Input-Output Device)
정답 확인

정답 ③

64번
국제표준화기구(ISO)에서 제정한 제품모델의 교환과 표현의 표준에 관한 줄인 이름으로 형상정보뿐 아니라 제품의 가 공, 재료, 공정, 수리 등 수명주기 정보의 교환을 지원하는 것은?
  1. ① IGES
  2. ② DXF
  3. ③ SAT
  4. ④ STEP
정답 확인

정답 ④

65번

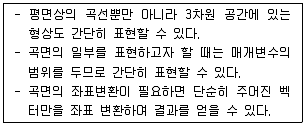

다음 설명의 특징을 가진 곡면에 해당하는 것은?
기계설계산업기사 2019년 2회 65번 문제 그림
  1. ① 원추(Cone)곡면
  2. ② 퍼거슨(Ferguson)곡면
  3. ③ 베지어(Bezier)곡면
  4. ④ 스플라인(Spline)곡면
정답 확인

정답 ②

66번
미국 표준협회에서 제정한 코드로서 기계와 기계 또는 시스 템과 시스템 사이의 상호 정보 교환을 목적으로 개발된 7비 트 혹은 8비트로 한 문자를 표현하며 총 128가지의 문자를 표현할 수 있는 코드는?
  1. ① BCD
  2. ② EIA
  3. ③ EBCDIC
  4. ④ ASCII
정답 확인

정답 ④

67번
변환 행렬(Matrix)을 사용할 필요가 없는 작업은?
  1. ① Scaling
  2. ② Erasing
  3. ③ Rotation
  4. ④ Reflextion
정답 확인

정답 ②

68번
솔리드 모델링 기법에서 B-Rep방식을 사용하는 경우 물체 를 형성하는데 사용되는 기본요소로서 위상요소가 아닌 것 은?
  1. ① 면(face)
  2. ② 공간(space)
  3. ③ 모서리(edge)
  4. ④ 꼭지점(vertex)
정답 확인

정답 ②

70번
다음은 3차원 모델링에 대한 설명으로 틀린 것은?
  1. ① 와이어 프레임 모델링은 구조가 간단하여 도형처리가 용 이하다.
  2. ② 서피스 모델링은 은선 제거가 가능하다.
  3. ③ 솔리드 모델링은 데이터를 처리하는데 소요되는 시간이 상대적으로 짧다.
  4. ④ 서피스 모델링은 내부에 관한 정보가 없어 해석용 모델 로는 사용하지 못한다.
정답 확인

정답 ③

71번
CAD 용어 중 회전 특징 형상 모양으로 잘려나간 부분에 해 당하는 특징 형상은?
  1. ① 그루브(groove)
  2. ② 챔퍼(chamfer)
  3. ③ 라운드(round)
  4. ④ 홀(hole)
정답 확인

정답 ①

72번
제품 도면 정보가 컴퓨터에 저장되어 있는 경우에 공정계획 을 컴퓨터를 이용하여 빠르고 정확하게 수행하고자 하는 기 술은?
  1. ① CAPP(Computer-aided Process Planning)
  2. ② CAE(Computer-aided Engineering)
  3. ③ CAI(Computer-aided Inspection)
  4. ④ CAD(Computer-aided Design)
정답 확인

정답 ①

73번
기본 입체에 적용한 불리안(Boolean) 연산 과정을 트리구조 로 저장하는 CSG 구조에 대한 설명으로 틀린 것은?
  1. ① 내부와 외부가 분명하게 구분되지 않는 입체라도 구현이 가능하다.
  2. ② 자료 구조가 간단하고 데이터의 양이 적어 데이터의 관 리가 용이하다.
  3. ③ CGS 표현은 대응되는 B-rep 모델로 치환 가능하다.
  4. ④ 파라메트릭(Parametric) 모델링의 구현이 쉽다.
정답 확인

정답 ①

74번
화면에 CAD 모델들을 현실감 있게 나타내기 위하여 채색이 나 음영 등을 주는 작업은 무엇인가?
  1. ① Animation
  2. ② Simulation
  3. ③ Modelling
  4. ④ Rendering
정답 확인

정답 ④

75번
분산처리형 CAD 시스템이 갖추어야 할 기본 성능에 해당하 지 않는 것은?
  1. ① 사용자별로 단일 프로세서를 사용하거나 혹은 정보 통신 망으로 각자의 시스템별로 상호 간에 연결되어 중앙에서 제어받는 것과 같은 방식으로도 사용할 수 있어야 한다.
  2. ② 어떤 시스템에서 작성된 자료나 프로그램으로 다른 사용 자가 사용하고자 할 때 언제라도 해당 자료를 사용하거 나 보내 줄 수 있어야 한다.
  3. ③ 분산처리 시스템의 주 시스템과 부 시스템에서 각각 별 도의 자료 처리 및 계산 작업이 이루어질 수 있어야 한 다.
  4. ④ 자료의 정합성을 담보하기 위해 일부 시스템에 고장이 발생하면 다른 시스템에서도 자료의 이동 및 교환을 막 아야 한다.
정답 확인

정답 ④

76번
CAD 시스템의 입력 장치 중 미리 작성된 문자나 도형의 이 미지 입력에 사용되는 장치는?
  1. ① 프린터
  2. ② 키보드
  3. ③ 스캐너
  4. ④ 썸 휠
정답 확인

정답 ③

77번
평면 좌표값 (x,y)에서 x,y가 다음과 같은 식으로 주어질 때 그리는 궤적의 모양은? (단, r은 일정한 상수이다.)
기계설계산업기사 2019년 2회 77번 문제 그림
  1. ① 원
  2. ② 타원
  3. ③ 쌍곡선
  4. ④ 포물선
정답 확인

정답 ①

78번
일반적으로 CAD 도면에서 형상정보로 분류될 수 있는 것 은?
  1. ① 부품의 수량
  2. ② 부품의 재질
  3. ③ 부품 간의 위치
  4. ④ 부품의 제작방법
정답 확인

정답 ③

79번
솔리드 모델을 구성하는 면의 일부 혹은 전부를 원하는 방 향으로 당겨서 결과적으로 물체가 늘어나도록 하는 모델링 작업은?
  1. ① 스키닝(skinning)
  2. ② 리프팅(lifting)
  3. ③ 스위핑(sweeping)
  4. ④ 트위킹(tweaking)
정답 확인

정답 ②

80번
다음에서 설명하고 있는 모델링 방식은?
기계설계산업기사 2019년 2회 80번 문제 그림
  1. ① 와이어 프레임 모델
  2. ② 서피스 모델
  3. ③ 솔리드 모델
  4. ④ 지오메트릭 모델 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2019년 1회 다음 회차2019년 3회

기계설계산업기사의 다른 회차

2020년 2회
2020-08-22 · 71문항
2020년 1회
2020-06-06 · 73문항
2019년 3회
2019-08-04 · 69문항
2019년 2회
2019-04-27 · 72문항
2019년 1회
2019-03-03 · 74문항
2018년 3회
2018-08-19 · 70문항
2018년 2회
2018-04-28 · 75문항
2018년 1회
2018-03-04 · 74문항
2017년 3회
2017-08-26 · 70문항
2017년 2회
2017-05-07 · 71문항
2017년 1회
2017-03-05 · 74문항
2016년 3회
2016-08-21 · 73문항
2016년 2회
2016-05-08 · 72문항
2016년 1회
2016-03-06 · 70문항
2015년 3회
2015-08-16 · 69문항
2015년 2회
2015-05-31 · 69문항
2015년 1회
2015-03-08 · 73문항
2014년 2회
2014-08-17 · 68문항
2014년 1회
2014-05-25 · 70문항
