기계설계산업기사 2018년 3회 기출문제

2018-08-19 시행 · 70문항

이 회차 문제 풀기 →
1번
측정 오차에 관한 설명으로 틀린 것은?
  1. ① 기기 오차는 측정기의 구조상에서 일어나는 오차이다.
  2. ② 계통 오차는 측정값에 일정한 영향을 주는 원인에 의해 생기는 오차이다.
  3. ③ 우연 오차는 측정자와 관계없이 발생하고, 반복적이고 정 확한 측정으로 오차 보정이 가능하다.
  4. ④ 개인 오차는 측정자의 부주의로 생기는 오차이며, 주의해 서 측정하고 결과를 보정하면 줄일 수 있다.
정답 확인

정답 ③

2번
선반작업 시 절삭속도 결정조건으로 가장 거리가 먼 것은?
  1. ① 베드의 형상
  2. ② 가공물의 경도
  3. ③ 바이트의 경도
  4. ④ 절삭유의 사용유무
정답 확인

정답 ①

3번
센터 펀치 작업에 관한 설명으로 틀린 것은?
  1. ① 선단은 45도 이하로 한다.
  2. ② 드릴로 구멍을 뚫을 자리 표시에 사용된다.
  3. ③ 펀치의 선단을 목표물에 수직으로 펀칭한다.
  4. ④ 펀치의 재질은 공작물보다 경도가 높은 것을 사용한다.
정답 확인

정답 ①

4번
절삭공구 재료가 갖추어야할 조건으로 틀린것은?
  1. ① 조형성이 좋아야한다.
  2. ② 내마모성이 커야 한다
  3. ③ 고온경도가 높아야 한다.
  4. ④ 가공재료와 친화력이 커야 한다.
정답 확인

정답 ④

5번
CNC 선반에서 나사 절삭 사이클의 준비기능 코드는?
  1. ① G02
  2. ② G28
  3. ③ G70
  4. ④ G92
정답 확인

정답 ④

6번
다음 중 전해가공의 특징으로 틀린 것은?
  1. ① 전극을 양극(+)에 가공물을 음극(-)으로 연결한다
  2. ② 경도가 크고 인성이 큰 재료도 가공능률이 높다
  3. ③ 열이나 힘의 작용이 없으므로 금속학적인 결함이 생기지 않는다
  4. ④ 복잡한 3차원 가공도 공구자국이나 버(burr)가 없이 가공 할 수 있다
정답 확인

정답 ①

7번
바깥지름 원통 연삭에서 연삭숫돌이 숫돌의 반지름 방향으로 이송하면서 공작물을 연삭하는 방식은?
  1. ① 유성형
  2. ② 플런지 컷형
  3. ③ 테이블 왕복형
  4. ④ 연삭숫돌 왕복형
정답 확인

정답 ②

8번
나사를 1회전시킬 때 나사산이 축 방향으로 움직인 거리를 무엇이라 하는가
  1. ① 각도(angle)
  2. ② 리드(lead)
  3. ③ 피치(pitch)
  4. ④ 플랭크(flank)
정답 확인

정답 ②

9번
리머에 관한 설명으로 틀린 것은?
  1. ① 드릴 가공에 비하여 절삭속도를 빠르게하고 이송은 적게 한다
  2. ② 드릴로 뚫은 구멍을 정확한 치수로 다듬질하는데 사용한 다
  3. ③ 절삭속도가 느리면 리머의 수명은 길게되나 작업 능률이 떨어진다.
  4. ④ 절삭속도가 너무 빠르면 랜드(land)부가 쉽게 마모되어 수 명이 단축된다.
정답 확인

정답 ①

10번
공작기계의 메인 전원 스위치 사용 시 유의사항으로 적합하 지 않는 것은?
  1. ① 반드시 물기 없는 손으로 사용한다
  2. ② 기계 운전 중 정전이 되면 즉시 스위치를 끈다
  3. ③ 기계 시동 시에는 작업자에게 알리고 시동한다.
  4. ④ 스위치를 끌 때에는 반드시 부하를 크게한다.
정답 확인

정답 ④

11번
밀링가공에서 커터의 날 수는 6개 1날 당의 이송은 0.2mm, 커터의 외경은 40mm 절삭속도는 30m/min일 때 테이블의 이송속도는 약 몇 mm/min인가?
  1. ① 274
  2. ② 286
  3. ③ 298
  4. ④ 312
정답 확인

정답 ②

12번
1대의 드릴링 머신에 다수의 스핀들이 설치되어 1회에 여러 개의 구멍을 동시에 가공할 수 있는 드릴링 머신은?
  1. ① 다두 드릴링 머신
  2. ② 다축 드릴링 머신
  3. ③ 탁상 드릴링 머신
  4. ④ 레이디얼 드릴링 머신
정답 확인

정답 ②

13번
정밀 입자 가공 중 래핑(lapping)에 대한 설명으로 틀린 것 은?
  1. ① 가공면의 내마모성이 좋다.
  2. ② 정밀도가 높은 제품을 가공할 수 있다.
  3. ③ 작업 중 분진이 발생하지 않아 깨끗한 작업환경을 유지 할 수 있다.
  4. ④ 가공면에 랩제가 잔류하기 쉽고, 제품을 사용할 때 잔류 한 랩제가 마모를 촉진시킨다.
정답 확인

정답 ③

14번
절삭공구의 측면과 피삭재의 가공면과의 마찰에 의하여 절 삭공구의 절삭면에 평행하게 마모되는 공구인선의 파손현상 은?
  1. ① 치핑
  2. ② 크랙
  3. ③ 플랭크 마모
  4. ④ 크레이터 마모
정답 확인

정답 ③

15번
밀링가공 할 때 하향절삭과 비교한 상향절삭의 특징으로 틀 린 것은?
  1. ① 절삭 자취의 피치가 짧고, 가공 면이 깨끗하다.
  2. ② 절삭력이 상향으로 작용하여 가공물 고정이 불리하다
  3. ③ 절삭 가공을 할 때 마찰열로 접촉 면의 마모가 커서 공 구의 수명이 짧다
  4. ④ 커터의 회전방향과 가공물의 이송이 반대이므로 이송기 구의 백래시(back lash)가 자연히 제거된다.
정답 확인

정답 ①

16번
수직 밀링 머신에서 좌우 이송을 하는 부분의 명칭은?
  1. ① 니(knee)
  2. ② 새들(saddle)
  3. ③ 테이블(table)
  4. ④ 컬럼(column)
정답 확인

정답 ③

17번
나사의 유효지름을 측정하는 방법이 아닌것은?
  1. ① 삼침법에 의한 측정
  2. ② 투영기에 의한 측정
  3. ③ 플러그 게이지에 의한 측정
  4. ④ 나사 마이크로미터에 의한 측정
정답 확인

정답 ③

18번
선반에서 지름 100mm의 저탄소 강재를 이송 0.25mm/rev, 길이 80mm를 2회 가공했을 때 소요된 시간이 80초라면 회 전수는 약 몇 rpm인가?
  1. ① 450
  2. ② 480
  3. ③ 510
  4. ④ 540
정답 확인

정답 ②

19번
절삭유를 상용함으로써 얻을 수 있는 효과가 아닌 것은?
  1. ① 공구수명 연장 효과
  2. ② 구성인선 억제 효과
  3. ③ 가공물 및 공구의 냉각 효과
  4. ④ 가공물의 표면 거칠기 값 상승 효과
정답 확인

정답 ④

20번
센터리스 연삭기에 필요하지 않은 부품은?
  1. ① 받침판
  2. ② 양센터
  3. ③ 연삭숫돌
  4. ④ 조정숫돌
정답 확인

정답 ②

21번
축의 치수가 ø20±0.1이고 그 축의 기하공차가 다음과 같다 면 최대 실제 공차방식에서 실효치수는 얼마인가?
기계설계산업기사 2018년 3회 21번 문제 그림
  1. ① 19.6
  2. ② 19.7
  3. ③ 20.3
  4. ④ 20.4
정답 확인

정답 ③

22번

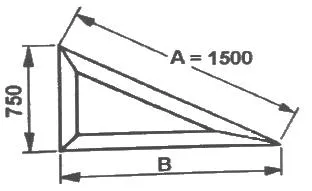

앵글 구조물을 그림과 같이 한쪽 각도가 30°인 직각 삼각형 으로 만들고자 한다. A의 길이가 1500mm일 때 B의 길이는 약 몇 mm인가?
기계설계산업기사 2018년 3회 22번 문제 그림
  1. ① 1299
  2. ② 1100
  3. ③ 1131
  4. ④ 1185
정답 확인

정답 ①

23번
다음과 같이 도면에 지시된 베어링 호칭번호의 설명으로 옳 지 않은 것은?
기계설계산업기사 2018년 3회 23번 문제 그림
  1. ① 단열 깊은 홈 볼베어링
  2. ② 한쪽 실드붙이
  3. ③ 베어링 안지름 312mm
  4. ④ 멈춤링 붙이
정답 확인

정답 ③

24번
다음 기하공차 중 자세공차에 속하는 것은?
  1. ① 평면도 공차
  2. ② 평행도 공차
  3. ③ 원통도 공차
  4. ④ 진원도 공차
정답 확인

정답 ②

26번
끼워맞춤 치수 ø20 H6/g5는 어떤 끼워맞춤인가?
  1. ① 중간 끼워맞춤
  2. ② 헐거운 끼워맞춤
  3. ③ 억지 끼워맞춤
  4. ④ 중간 억지 끼워맞춤
정답 확인

정답 ②

27번
금속 재료의 표시 기호 중 탄소 공구강 강재를 나타낸 것 은?
  1. ① SPP
  2. ② STC
  3. ③ SBHG
  4. ④ SWS
정답 확인

정답 ②

28번
나사의 표시가 다음과 같이 나타날 때 이에 대한 설명으로 틀린 것은?
기계설계산업기사 2018년 3회 28번 문제 그림
  1. ① 나사의 감김방향은 오른쪽이다
  2. ② 나사의 종류는 미터나사이다
  3. ③ 암나사 등급은 6H, 수나사 등급은 6g이다
  4. ④ 2줄 나사이며 나사의 바깥지름은 10mm이다
정답 확인

정답 ①

30번
물체의 경사진 부분을 그대로 투상하면 이해가 곤란하여 경 사면에 평행한 별도의 투상면을 설정하여 나타낸 투상도의 명칭을 무엇이라고 하는가?
  1. ① 회전 투상도
  2. ② 보조 투상도
  3. ③ 전개 투상도
  4. ④ 부분 투상도
정답 확인

정답 ②

31번
그림과 같이 가공된 축의 테이퍼 값은 얼마인가?
기계설계산업기사 2018년 3회 31번 문제 그림
  1. ① 1/5
  2. ② 1/10
  3. ③ 1/20
  4. ④ 1/40
정답 확인

정답 ③

32번
그림과 같이 도면에 기입된 기하 공차에 관한 설명으로 옳 지 않은 것은?
기계설계산업기사 2018년 3회 32번 문제 그림
  1. ① 제한된 길이에 대한 공차값이 0.011이다
  2. ② 전체 길이에 대한 공차값이 0.05이다.
  3. ③ 데이텀을 지시하는 문자기호는 A이다.
  4. ④ 공차의 종류는 평면도 공차이다
정답 확인

정답 ④

36번
다음 그림과 같이 도시된 용접기호의 설명이 옳은 것은?
기계설계산업기사 2018년 3회 36번 문제 그림
  1. ① 화살표 쪽의 점 용접
  2. ② 화살표 반대쪽의 점 용접
  3. ③ 화살표 쪽의 플러그 용접
  4. ④ 화살표 반대쪽의 플러그 용접
정답 확인

정답 ①

38번
다음 나사 기호 중 관용 평행 나사를 나타내는 것은?
  1. ① Tr
  2. ② E
  3. ③ R
  4. ④ G
정답 확인

정답 ④

39번
가상선의 용도에 해당되지 않은것은?
  1. ① 가공 전 또는 가공 후의 모양을 표시하는데 사용
  2. ② 인접부분을 참고로 표시하는데 사용
  3. ③ 대상의 일부를 생략하고 그 경계를 나타내는데 사용
  4. ④ 되풀이 되는 것을 나타내는데 사용
정답 확인

정답 ③

40번
가공 방법에 따른 KS 가공 방법 기호가 바르게 연결된 것 은?
  1. ① 방전 가공 : SPED
  2. ② 전해 가공 : SPU
  3. ③ 전해 연삭 : SPEC
  4. ④ 초음파 가공 : SPLB
정답 확인

정답 ①

41번
다음 중 철강에 합금 원소를 첨가하였을 때 일반적으로 나 타내는 효과와 가장 거리가 먼것은?
  1. ① 소성가공성이 개선된다.
  2. ② 순금속에 비해 용융점이 높아진다
  3. ③ 결정립의 미세화에 따른 강인성이 향상된다.
  4. ④ 합금원소에 의한 기지의 고용강화가 일어난다.
정답 확인

정답 ②

42번
다음 중 니켈-크롬강(Ni-Cr)에서 뜨임취성을 방지하기 위하 여 첨가하는 원소는?
  1. ① Mn
  2. ② Si
  3. ③ Mo
  4. ④ Cu
정답 확인

정답 ③

43번
비정질합금의 특징을 설명한 것 중 틀린것은?
  1. ① 전기저항이 크다.
  2. ② 가공경화를 매우 잘 일으킨다
  3. ③ 균질한 재료이고 결정이방성이 없다
  4. ④ 구조적으로 장거리의 규칙성이 없다
정답 확인

정답 ②

44번
금속 침투법 중 철강 표면에 AI을 확산침투 시켜 표면처리 하는 방법은?
  1. ① 세라다이징
  2. ② 크로마이징
  3. ③ 칼로라이징
  4. ④ 실리코나이징
정답 확인

정답 ③

45번
다음 금속재료 중 용융점이 가장 높은 것은?
  1. ① W
  2. ② Pb
  3. ③ Bi
  4. ④ Sn
정답 확인

정답 ①

46번
다음 철강 조직 중 가장 경도가 높은 것은?
  1. ① 펄라이트
  2. ② 소르바이트
  3. ③ 마텐자이트
  4. ④ 트루스타이트
정답 확인

정답 ③

47번
다음 중 Cu + Zn계 합금이 아닌 것은?
  1. ① 톰백
  2. ② 문쯔메탈
  3. ③ 길딩메탈
  4. ④ 하이드로날륨
정답 확인

정답 ④

48번
다음 중 세라믹 공구의 주성분으로 가장 적합한 것은?
  1. ① Cr2O3
  2. ② Al2O3
  3. ③ MnO2
  4. ④ Cu3O
정답 확인

정답 ②

49번
다음 중 펄라이트의 구성 조직으로 옳은 것은?
  1. ① a-Fe + Fe3S
  2. ② a-Fe + Fe3C
  3. ③ a-Fe + Fe3P
  4. ④ a-Fe + Fe3Na
정답 확인

정답 ②

50번
복합재료 중 FRP는 무엇인가?
  1. ① 섬유 강화 목재
  2. ② 섬유 강화 금속
  3. ③ 섬유 강화 세라믹
  4. ④ 섬유 강화 플라스틱
정답 확인

정답 ④

51번
다음 중 스프링의 용도로 거리가 먼 것은?
  1. ① 하중과 변형을 이용하여 스프링 저울에 사용
  2. ② 에너지를 축적하고 이것을 동력으로 이용
  3. ③ 진동이나 충격을 완화하는데 사용
  4. ④ 운전 중인 회전축의 속도조절이나 정지에 이용
정답 확인

정답 ④

52번
리베팅 후 코킹(caulking)과 풀러링(fullering)을 하는 이유는 무엇인가?
  1. ① 기밀을 좋게 하기 위해
  2. ② 강도를 높이기 위해
  3. ③ 작업을 편리하게 하기 위해
  4. ④ 재료를 절약하기 위해
정답 확인

정답 ①

53번
다음 중 두 축이 평행하거나 교차하지 않으며 자동차 차동 기어장치의 감속 기어로 주로 사용되는 것은?
  1. ① 스퍼 기어
  2. ② 래크와 피니언
  3. ③ 스파이럴 베벨 기어
  4. ④ 하이포이드 기어
정답 확인

정답 ④

54번
그림과 같이 외접하는 A, B, C, 3개의 기어에 잇수는 각각 20, 10, 40이다. 기어 A가 매분 10회전하면, C는 매분 몇 회전 하는가?
기계설계산업기사 2018년 3회 54번 문제 그림
  1. ① 2.5
  2. ② 5
  3. ③ 10
  4. ④ 12.5
정답 확인

정답 ②

55번
다음 중 체결용 기계요소로 거리가 먼 것은?
  1. ① 볼트, 너트
  2. ② 카, 핀, 코터
  3. ③ 클러치
  4. ④ 리벳
정답 확인

정답 ③

56번
다음 중 체인전동장치의 일반적인 특징이 아닌 것은?
  1. ① 미끄럼이 없는 일정한 속도비를 얻을 수있다.
  2. ② 진동과 소음이 없고 회전각의 전달정확도가 높다.
  3. ③ 초기 장력이 필요 없으므로 베어링 마멸이 적다.
  4. ④ 전동 효율이 대략 95% 이상으로 좋은 편이다.
정답 확인

정답 ②

57번
2405N*m의 토크를 전달시키는 지름 85mm의 전동축이 있 다. 이 축에 사용되는 묻힘키(sunk key)의 길이는 전단과 압축을 고려하여 최소 몇 mm 이상이어야 하는가? (단, 키 의 폭은 24mm, 높이는 16mm 이고, 키 재료의 허용전단응 력은 68.7MPa, 허용압축응력은 147.2Mpa 이며, 키 홈의 깊이는 키 높이의 1/2로 한다.)
  1. ① 12.4
  2. ② 20.1
  3. ③ 28.1
  4. ④ 48.1
정답 확인

정답 ④

58번
4000rpm으로 회전하고 기본 동정격하중이 32kN인 볼 베어 링에서 2kN의 레이디얼 하중이 작용할 때 이 베어링의 수명 은 약 몇 시간인가?
  1. ① 9048
  2. ② 17066
  3. ③ 34652
  4. ④ 54828
정답 확인

정답 ②

59번
사각나사의 유효지름이 63mm, 피치가 3mm 인 나사잭으로 5t의 하중을 들어올리려면 레버의 유효길이는 약 몇 mm 이 상이어야 하는가? (단, 레버의 끝에 작용시키는 힘은 200N 이며 나사 접촉부 마찰계수는 0.1이다.)
  1. ① 891
  2. ② 958
  3. ③ 1024
  4. ④ 1168
정답 확인

정답 ①

60번
그림과 같은 단식 블록 브레이크에서 드럼을 제동하기 위해 레버(lever) 끝에 가할 힘(F)을 비교하고자 한다. 드럼이 좌 회전할 경우 필요한 힘을 F1 우회전할 경우 필요한 힘을 F2 라고 할 때 이 두힘의 차이(F1-F2)는? (단, P는 블록과 드럼 사이에서 블록의 접촉면에 수직방향으로 작용하는 힘이며, u는 접촉부 마찰계수이다.)
기계설계산업기사 2018년 3회 60번 문제 그림
  1. ① F1 – F2 = -(μPc / a)
  2. ② F1 – F2 = μPc / a
  3. ③ F1 – F2 = -(2μPc / a)
  4. ④ F1 – F2 = 2μPc / a
정답 확인

정답 ③

61번
번스타인 다항식(Bernstein polynomial)을 근본으로 하여 만 들어낸 표면은?
  1. ① 이차식 표면(Auadric surface)
  2. ② 베지어 표면(Bezier surface)
  3. ③ 스플라인 표면(Spline surface)
  4. ④ 헤르밋 표면(Hermite surface)
정답 확인

정답 ②

62번
컴퓨터의 구성요소 중 중앙처리장치(CPU)의 3가지 주요 요 소가 아닌 것은?
  1. ① 제어장치(control unit)
  2. ② 연산장치(ALU)
  3. ③ 기억장치(memory unit)
  4. ④ 입출력장치(input output unit)
정답 확인

정답 ④

63번
8비트 ASCII 코드는 몇 개의 패리티비트를 사용하는가?
  1. ① 1개
  2. ② 2개
  3. ③ 3개
  4. ④ 4개
정답 확인

정답 ①

65번
CAD에서 사용하는 기하학적 형상의 3차원 모델링 방법이 아닌 것은?
  1. ① 와이어 프레임(wire frame) 모델링
  2. ② 서피스(surface) 모델링
  3. ③ 솔리드(solid) 모델링
  4. ④ 윈도우(window) 모델링
정답 확인

정답 ④

66번
서피스 모델링의 특징으로 거리가 먼 것은?
  1. ① 관성모멘트 값을 계산할 수 있다.
  2. ② 표면적 계산이 가능하다.
  3. ③ NC data를 생성할 수 있다.
  4. ④ 은선이 제거될 수 있고 면의 구분이 가능하다.
정답 확인

정답 ①

67번
화면에 영상을 구성하기 위해서는 최소한 1픽셀(pixel)당 1 비트가 소요된다. 이와 같이 하나의 화면을 구성하는데 소 요되는 메모리를 무엇이라고 하는가?
  1. ① 룩업(look up) 테이블
  2. ② DAC
  3. ③ 비트 플레인(bit plane)
  4. ④ 버퍼(buffer)
정답 확인

정답 ③

68번
자동차 자체 곡면과 같이 곡면모델링 시스템을 활용하여 곡 면을 생성하고자 한다. 이를 생성하기 위해 주로 사용하는 방법 3가지로 가장 거리가 먼 것은?
  1. ① 곡면상의 점들을 입력받아 보간 곡면을 생성한다.
  2. ② 곡면상의 곡선들을 그물 형태로 입력받아 보간 곡면을 생성한다.
  3. ③ 주어진 단면 곡선을 직선 또는 최전 이동하여 곡면을 생 성한다
  4. ④ 곡면의 경계에 있는 꼭지점만을 입력받아 보간곡면을 생 성한다.
정답 확인

정답 ④

69번
곡면을 모델링하는 여러 방법들 중에서 평면도, 정면도, 측 면도상에 나타난 곡면의 경계곡선들로부터 비례적인 관계를 이용하여 곡면을 모델링(modeling)하는 방법은?
  1. ① 점 데이터에 의한 방식
  2. ② 쿤스(coons)방식
  3. ③ 비례 전개법에 의한 방식
  4. ④ 스윕(sweep)에 의한 방식
정답 확인

정답 ③

70번
PC가 빠르게 발전하고 성능이 발달됨에 따라 윈도우 기반 CAD 시스템이 발달되었다. 다음중 윈도우 기반 CAD시스템 의 일반적인 특징으로 보기 어려운 것은?
  1. ① 컴퓨터 장치의 발전에 따라 대형 컴퓨터가 중앙에서 관 리하는 중앙 집중 관리 방식의 CAD 시스템이 발전되었 다.
  2. ② 구성요소 기술(component technology)을 사용하여 기 검증된 구성요소들을 결합시켜 시스템을 개발할 수 있 다.
  3. ③ 객체지향 기술(object-oriented technology)을 사용하여 다양한 기능에 따라 프로그램을 모듈화시켜 각 모듈을 독립된 단위로 재사용한다.
  4. ④ 파라메트릭 모델링(parametric modeling) 기능을 제공하 여 사용자가 요소의 형상을 직접 변형시키지 않고, 구속 조건(constraints)을 사용하여 형상을 정의 또는 수정한 다.
정답 확인

정답 ①

71번
설계해석 프로그램의 결과에 따라 응력, 온도 등의 분포도 나 변형도를 작성하거나, CAD 시스템으로 만들어진 형상 모델을 바탕으로 NC공작기계의 가공 data를 생성하는 소프 트웨어 프로그램이나 절차를 뜻하는 것은 무엇인가?
  1. ① Post-processor
  2. ② Pre-processor
  3. ③ Multi-processor
  4. ④ Co-processor
정답 확인

정답 ①

72번
잉크젯 프린터 등의 해상도를 나타내는 단위는?
  1. ① LPM
  2. ② PPM
  3. ③ DPI
  4. ④ CPM
정답 확인

정답 ③

74번
산업현장에서 컴퓨터를 활용한 제품 설계(CAD)와 컴퓨터를 활용한 제품 생산(CAM)이 많이 활용되고 있다. 다음 중 CAD의 응용 분야에 속하는 것은?
기계설계산업기사 2018년 3회 74번 문제 그림
  1. ① 컴퓨터 이용 공정 계획
  2. ② 컴퓨터 이용 제품 공차 해석
  3. ③ 컴퓨터 이용 NC 프로그래밍
  4. ④ 컴퓨터 이용 자재 소요계획
정답 확인

정답 ②

76번
CAD시스템에서 이용되는 2차 곡선방정식에 대한 설명으로 거리가 먼 것은?
  1. ① 매개변수식으로 표현하는 것이 가능하기도 하다.
  2. ② 곡선식에 대한 계산시간이 3차, 4차식보다 작게 걸린다.
  3. ③ 연결된 여러 개의 곡선사이에서 곡률의 연속이 보장된 다.
  4. ④ 여러 개 곡선을 하나의 곡선으로 연결하는 것이 가능하 다.
정답 확인

정답 ③

78번
2차원 도형을 임의의 선을 따라 이동시키거나 임의의 회전 축을 중심으로 회전시켜 입체를 생성하는 것을 나타내는 용 어는?
  1. ① 블랜딩
  2. ② 스위핑
  3. ③ 스키닝
  4. ④ 라운딩
정답 확인

정답 ②

79번
공간상의 한 점을 표시하기 위해 사용되는 좌표계로 xy 평 면으로 한 점을 투영했을 때 원점으로부터 투영점까지의 거 리(r), x축과 원점과 투영점이 지나는 직선과의 각도(ϴ), xy 평면과 그 점의 높이(z)로써 나타내어지는 좌표계는?
  1. ① 직교 좌표계
  2. ② 극 좌표계
  3. ③ 원통 좌표계
  4. ④ 구면 좌표계
정답 확인

정답 ③

80번
CSG 모델링 방식에서 불 연산(boolean operation)이 아닌 것은?
  1. ① Union(합)
  2. ② Subtract(차)
  3. ③ Intersect(적)
  4. ④ Project(투영) 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2018년 2회 다음 회차2019년 1회

기계설계산업기사의 다른 회차

2020년 2회
2020-08-22 · 71문항
2020년 1회
2020-06-06 · 73문항
2019년 3회
2019-08-04 · 69문항
2019년 2회
2019-04-27 · 72문항
2019년 1회
2019-03-03 · 74문항
2018년 3회
2018-08-19 · 70문항
2018년 2회
2018-04-28 · 75문항
2018년 1회
2018-03-04 · 74문항
2017년 3회
2017-08-26 · 70문항
2017년 2회
2017-05-07 · 71문항
2017년 1회
2017-03-05 · 74문항
2016년 3회
2016-08-21 · 73문항
2016년 2회
2016-05-08 · 72문항
2016년 1회
2016-03-06 · 70문항
2015년 3회
2015-08-16 · 69문항
2015년 2회
2015-05-31 · 69문항
2015년 1회
2015-03-08 · 73문항
2014년 2회
2014-08-17 · 68문항
2014년 1회
2014-05-25 · 70문항
