기계설계산업기사 2017년 3회 기출문제

2017-08-26 시행 · 70문항

이 회차 문제 풀기 →
1번
선반의 가로 이송대에 4mm 리드로 100등분 눈금의 핸들이 달려 있을 때 지름 38mm의 환봉을 지름 32mm 절삭하려면 핸들의 눈금은 몇 눈금을 돌리면 되겠는가?
  1. ① 35
  2. ② 70
  3. ③ 75
  4. ④ 90
정답 확인

정답 ③

2번
연삭가공에서 내면연삭에 대한 설명으로 틀린 것은?
  1. ① 외경 연삭에 비하여 숫돌의 마모가 많다.
  2. ② 외경 연삭보다 숫돌 축의 회전수가 느려야 한다.
  3. ③ 연삭숫돌의 지름은 가공물의 지름보다 작아야 한다.
  4. ④ 숫돌 축은 지름이 작기 때문에 가공물의 정밀도가 다소 떨어진다.
정답 확인

정답 ②

3번
동일직경 3개의 핀을 이용하여 수나사의 유효지름을 측정하 는 방법은?
  1. ① 광학법
  2. ② 삼침법
  3. ③ 지름법
  4. ④ 반지름법
정답 확인

정답 ②

4번
비교 측정방법에 해당되는 것은?
  1. ① 사인 바에 의한 각도 측정
  2. ② 버니어캘리퍼스에 의한 길이 측정
  3. ③ 롤러와 게이지 블록에 의한 테이퍼 측정
  4. ④ 공기 마이크로미터를 이용한 제품의 치수 측정
정답 확인

정답 ④

5번
호닝 작업의 특징으로 틀린 것은?
  1. ① 정확한 치수가공을 할 수 있다.
  2. ② 표면정밀도를 향상 시킬 수 있다.
  3. ③ 호닝에 의하여 구멍의 위치를 자유롭게 변경하여 가공이 가능하다.
  4. ④ 전 가공에서 나타난 테이퍼, 진원도 등에 발생한 오차를 수정할 수 있다.
정답 확인

정답 ③

6번
주축(spindle)의 정지를 수행하는 NC-code는?
  1. ① M02
  2. ② M03
  3. ③ M04
  4. ④ M05
정답 확인

정답 ④

7번
합금공구강에 대한 설명으로 틀린 것은?(문제 오류로 가답안 발표시 3번으로 발표되었지만 확정답안 발표시 전항 정답 처 리 되었습니다. 여기서는 가답안인 3번을 누르면 정답 처리 됩니다.)
  1. ① 탄소공구강에 비해 절삭성이 우수하다.
  2. ② 저속 절삭용, 총형 절삭용으로 사용된다.
  3. ③ 탄소공구강에 Ni, Co 등의 원소를 첨가한 강이다.
  4. ④ 경화능을 개선하기 위해 탄소공구강에 소량의 합금 원소 를 첨가한 강이다.
정답 확인

정답 ③

8번
측정자의 미소한 움직임을 광학적으로 확대하여 측정하는 장 치는?
  1. ① 옵티미터(optimeter)
  2. ② 미니미터(minimeter)
  3. ③ 공기 마이크로미터(air micrometer)
  4. ④ 전기 마이크로미터(electrical micrometer)
정답 확인

정답 ①

9번
TiC 입자를 Ni 혹은 Ni과 Mo를 결합제로 소결한 것으로 구성 인선이 거의 발생하지 않아 공구수명이 긴 절삭공구 재료는?
  1. ① 서멧
  2. ② 고속도강
  3. ③ 초경합금
  4. ④ 합금공구강
정답 확인

정답 ①

10번
연삭깊이를 깊게 하고 이송속도를 느리게 함으로써 재료 제 거율을 대폭적으로 높인 연삭방법은?
  1. ① 경면(mirror) 연삭
  2. ② 자기(magnetic) 연삭
  3. ③ 고속(high speed) 연삭
  4. ④ 크립 피드(creep feed) 연삭
정답 확인

정답 ④

11번
가연성 액체(알코올, 석유, 등유류)의 화재 등급은?
  1. ① A급
  2. ② B급
  3. ③ C급
  4. ④ D급
정답 확인

정답 ②

12번
선반의 주축을 중공축으로 할 때의 특징으로 틀린 것은?
  1. ① 굽힘과 비틀림 응력에 강하다.
  2. ② 마찰열을 쉽게 발산시켜 준다.
  3. ③ 길이가 긴 가공물 고정이 편리하다.
  4. ④ 중량이 감소되어 베어링에 작용하는 하중을 줄여준다.
정답 확인

정답 ②

13번
기어 절삭법이 아닌 것은?
  1. ① 배럴에 의한 법(barrel system)
  2. ② 형판에 의한 법(templet system)
  3. ③ 창성에 의한 법(generated tool system)
  4. ④ 총형 공구에 의한 법(formed tool system)
정답 확인

정답 ①

14번
지름이 75mm의 탄소강을 절삭속도 150m/min으로 가공하 고자 한다. 가공 길이 300mm, 이송은 0.2mm/rev 할 때 1 회 가공 시 가공시간은 약 얼마인가?
  1. ① 2.4분
  2. ② 4.4분
  3. ③ 6.4분
  4. ④ 8.4분
정답 확인

정답 ①

15번
표면 거칠기의 측정법으로 틀린 것은?
  1. ① NPL식 측정
  2. ② 촉침식 측정
  3. ③ 광 절단식 측정
  4. ④ 현미 간접식 측정
정답 확인

정답 ①

16번
수직 밀링머신의 주요 구조가 아닌 것은?
  1. ① 니
  2. ② 칼럼
  3. ③ 방진구
  4. ④ 테이블
정답 확인

정답 ③

17번
드릴을 가공할 때, 가공물과 접촉에 의한 마찰을 줄이기 위 하여 절삭날 면에 주는 각은?
  1. ① 선단각
  2. ② 웨브각
  3. ③ 날 여유각
  4. ④ 홈 나선각
정답 확인

정답 ③

18번
밀링머신의 테이블 위에 설치하여 제품의 바깥부분을 원형 이나 윤곽가공 할 수 있도록 사용되는 부속장치는?
  1. ① 더브테일
  2. ② 회전 테이블
  3. ③ 슬로팅 장치
  4. ④ 래크 절삭 장치
정답 확인

정답 ②

19번
높은 정밀도를 요구하는 가공물, 각종 지그 등에 사용하며 온도 변화에 영향을 받지 않도록 항온항습실에 설치하여 사 용하는 보링 머신은?
  1. ① 지그 보링 머신(jig boring machine)
  2. ② 정밀 코어 머신(fine boring machine)
  3. ③ 코어 보링 머신(core boring machine)
  4. ④ 수직 보링 머신(vertical boring machine)
정답 확인

정답 ①

20번
밀링머신 테이블의 이송속도 720mm/min, 커터의 날수 6개, 커터 회전수가 600rpm일 때, 1날 당 이송량은 몇 mm 인 가?
  1. ① 0.1
  2. ② 0.2
  3. ③ 3.6
  4. ④ 7.2
정답 확인

정답 ②

21번
강구조물(steel structure) 등의 치수 표시에 관한 KS 기계 제도 규격에 관한 설명으로 틀린 것은?
  1. ① 구조선도에서 절점 사이의 치수를 표시할 수 있다.
  2. ② 형상, 강관 등의 치수를 각각의 도형에 연하여 기입할 때 길이의 치수도 반드시 나타내야 한다.
  3. ③ 구조선도에서 치수는 부재를 나타내는 선에 연하여 직접 기입할 수 있다.
  4. ④ 등변 ㄱ형상 경우 “L 100×100×5-1500”과 같이 나타낼 수 있다.
정답 확인

정답 ②

22번
그림에서 나타난 기하공차 도시에 대해 가장 올바르게 설명 한 것은?
기계설계산업기사 2017년 3회 22번 문제 그림기계설계산업기사 2017년 3회 22번 문제 그림기계설계산업기사 2017년 3회 22번 문제 그림
  1. ① 임의의 평면에서 평행도가 기준면 A에 대해 mm 이내에 있어야 한다.
  2. ② 임의의 평면 100mm×100mm에서 평행도가 기준면 A에 대해 mm 이내에 있어야 한다.
  3. ③ 지시하는 면 위에서 임의로 선택한 길이 100mm에서 평 행도가 기준면 A에 대해 0.05mm이내에 있어야 한다.
  4. ④ 지시한 화살표를 중심으로 100mm 이내에서 평행도가 기준면 A에 대해 0.05mm 이내에 있어야 한다.
정답 확인

정답 ③

23번
헬리컬 기어 제도에 대한 설명으로 틀린 것은?
  1. ① 잇봉우리원은 굵은 실선으로 그린다.
  2. ② 피치원은 가는 1점 쇄선으로 그린다.
  3. ③ 이골원은 단면 도시가 아닌 경우 가는 실선으로 그린다.
  4. ④ 축에 직각인 방향에서 본 정면도에서 단면 도시가 아닌 경우 잇줄 방향은 경사진 3개의 가는 2점 쇄선으로 나타 낸다.
정답 확인

정답 ④

24번
그림과 같은 환봉의 “A“ 면을 선반 가공할 때 생기는 표면 의 줄무늬 방향 기호로 가장 적합한 것은?
기계설계산업기사 2017년 3회 24번 문제 그림
  1. ① C
  2. ② M
  3. ③ R
  4. ④ X
정답 확인

정답 ①

28번
도면에 마련되는 양식의 종류 중 작성부서, 작성자, 승인자, 도면명칭, 도면번호 등을 나타내는 양식은?
  1. ① 표제란
  2. ② 부품란
  3. ③ 중심마크
  4. ④ 비교눈금
정답 확인

정답 ①

30번
기하학적 형상의 특성을 나타내는 기호 중 자유상태 조건을 나타내는 기호는?
  1. ① Ⓟ
  2. ② Ⓜ
  3. ③ Ⓕ
  4. ④ Ⓛ
정답 확인

정답 ③

31번
필릿 용접 기호 중 화살표 반대쪽에 필릿 용접을 지시하는 것은? 32. 의 구멍과 축 사이의 최소 죔새는?
기계설계산업기사 2017년 3회 31번 문제 그림기계설계산업기사 2017년 3회 31번 문제 그림기계설계산업기사 2017년 3회 31번 문제 그림기계설계산업기사 2017년 3회 31번 문제 그림기계설계산업기사 2017년 3회 31번 문제 그림기계설계산업기사 2017년 3회 31번 문제 그림
  1. ① 0.053
  2. ② 0.037
  3. ③ 0.021
  4. ④ 0.005
정답 확인

정답 ④

33번
그림과 같은 도면에서 가는 실선이 교차하는 대각선 부분은 무엇을 의미하는가?
기계설계산업기사 2017년 3회 33번 문제 그림
  1. ① 평면이라는 뜻
  2. ② 나사산 가공하는 뜻
  3. ③ 가공에서 제외하는 뜻
  4. ④ 대각선의 홈이 파여 있다는 뜻
정답 확인

정답 ①

34번

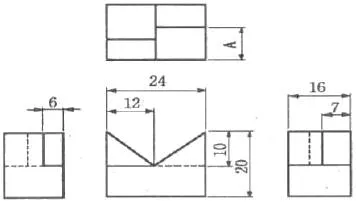

V-블록을 3각법으로 정투상한 그림과 같은 도면에서 “A”부 분의 치수는?
기계설계산업기사 2017년 3회 34번 문제 그림
  1. ① 6
  2. ② 7
  3. ③ 9
  4. ④ 10
정답 확인

정답 ③

35번
재료 기호가 “SS 275”로 나타났을 때 이 재료의 명칭은?
  1. ① 탄소강 단강품
  2. ② 용접 구조용 주강품
  3. ③ 기계 구조용 탄소 강재
  4. ④ 일반 구조용 압연 강재
정답 확인

정답 ④

36번
치수 기입의 원칙에 관한 설명으로 옳지 않은 것은?
  1. ① 치수는 되도록 주 투상도에 집중하여 기입한다.
  2. ② 치수는 되도록 공정마다 배열을 분리하여 기입한다.
  3. ③ 치수는 기능, 제작, 조립을 고려하여 명료하게 기입한다.
  4. ④ 중요치수는 확인하기 쉽도록 중복하여 기입한다.
정답 확인

정답 ④

37번
다음 용접기호가 나타내는 용접 작업 명칭은?
기계설계산업기사 2017년 3회 37번 문제 그림
  1. ① 가장자리 용접
  2. ② 표면 육성
  3. ③ 개선 각이 급격한 V형 맞대기 용접
  4. ④ 표면 접합부
정답 확인

정답 ②

38번
도면에서 부분 확대도를 그리는 경우로 가장 적합한 것은?
  1. ① 특정한 부분의 도형이 작아서 그 부분의 상세한 도시나 치수기입이 어려울 때 사용한다.
  2. ② 도형의 크기가 클 경우에 사용한다.
  3. ③ 물체의 경사면을 실제 길이로 투상하고자 할 때 사용한 다.
  4. ④ 대상물의 구멍, 홈 등과 같이 그 부분의 모양을 도시하 는 것으로 충분한 경우에 사용한다.
정답 확인

정답 ①

41번
아연을 소량 첨가한 황동으로 빛깔이 금색에 가까워 모조금 으로 사용되는 것은?
  1. ① 톰백(tombac)
  2. ② 델타 메탈(delta metal)
  3. ③ 하드 블라스(hard brass)
  4. ④ 문쯔 메탈(muntz metal)
정답 확인

정답 ①

42번
열가소성 재료의 유동성을 측정하는 시험방법은?
  1. ① 로크웰 시험법
  2. ② 브리넬 시험법
  3. ③ 멜트 인덱스법
  4. ④ 샤르피 시험법
정답 확인

정답 ③

43번
금속의 결정 구조 중 체심입방격자(BCC)인 것은?
  1. ① Ni
  2. ② Cu
  3. ③ Al
  4. ④ Mo
정답 확인

정답 ④

44번
담금질한 후 치수의 변형 등이 없도록 심냉처리 해야 하는 강은?
  1. ① 실루민
  2. ② 문쯔메탈
  3. ③ 두랄루민
  4. ④ 게이지강
정답 확인

정답 ④

45번
탄소 함유량이 약 0.85%C~2.0%C에 해당하는 강은?
  1. ① 공석강
  2. ② 아공석강
  3. ③ 과공석강
  4. ④ 공정주철
정답 확인

정답 ③

46번
진동에너지를 흡수하는 능력이 우수하여 공작기계의 베드 등에 가장 적합한 재료는?
  1. ① 회주철
  2. ② 저탄소강
  3. ③ 고속도공구강
  4. ④ 18-8스테인리스강
정답 확인

정답 ①

47번
비정질 합금에 관한 설명으로 틀린 것은?
  1. ① 전기 저항이 크다.
  2. ② 구조적으로 장거리의 규칙성이 있다.
  3. ③ 가공경화 현상이 나타나지 않는다.
  4. ④ 균질한 재료이며, 결정 이방성이 없다.
정답 확인

정답 ②

48번
노 내에서 Fe-Si, Al 등의 강력한 탈산제를 첨가하여 완전 히 탈산시킨 강은?
  1. ① 킬드강(killed steel)
  2. ② 림드강(rimmed steel)
  3. ③ 세미킬드강(semi-killed steel)
  4. ④ 세미림드강(semi-rimmed steel)
정답 확인

정답 ①

49번
강 표면에 Al을 침투시키는 표면 경화법은?
  1. ① 크로마이징
  2. ② 칼로라이징
  3. ③ 실리콘나이징
  4. ④ 보로나이징
정답 확인

정답 ②

50번
항공기 재료에 많이 사용되는 두랄루민의 강화 기구는?
  1. ① 용질강화
  2. ② 시효경화
  3. ③ 가공경화
  4. ④ 마텐자이트 변태
정답 확인

정답 ②

51번
폭(b)×높이(h)=10mm×8mm인 묻 힘 키가 전동축에 고정되 어 0.25 kNㆍm의 토크를 전달 할 때, 축지름은 약 몇 mm 이상이어야 하는가? (단, 키의 허용 전단응력은 36MPa 이 며, 키의 길이는 47mm이다.)
  1. ① 29.6
  2. ② 35.3
  3. ③ 41.7
  4. ④ 50.2
정답 확인

정답 ①

52번
래크 공구로 모듈 5, 압력각은 20°, 잇수는 15인 인벌류트 치형의 전위 기어를 가공하려 한다. 이때 언더컷을 방지하 기 위하여 필요한 이론 전위량은 약 mm 인가?
  1. ① 0.124
  2. ② 0.252
  3. ③ 0.510
  4. ④ 0.613
정답 확인

정답 ④

53번
베이링 설치 시 고려해야 하는 예압(preload)에 관한 설명으 로 옳지 않은 것은?
  1. ① 예압은 축의 흔들림을 적게 하고, 회전 정밀도를 향상시 킨다.
  2. ② 베어링 내부 틈새를 줄이는 효과가 있다.
  3. ③ 예압량이 높을수록 예압 효과가 커지고, 베어링 수명에 유리하다.
  4. ④ 적절한 예압을 적용할 경우 베어링의 강성을 높일 수 있 다.
정답 확인

정답 ③

54번
평벨트 전동에서 유효장력이란 무엇인가?
  1. ① 벨트 긴장측 장력과 이완측 장력과의 차를 말한다.
  2. ② 벨트 긴장측 장력과 이완측 장력과의 비를 말한다.
  3. ③ 벨트 긴장측 장력과 이완측 장력의 평균값을 말한다.
  4. ④ 벨트 긴장측 장력과 이완측 장력의 합을 말한다.
정답 확인

정답 ①

55번
두 축의 중심선이 어느 각도로 교차되고 그 사이의 각도가 운전 중 다소 변하여도 자유로이 운동을 전달 할 수 있는 축 이음은?
  1. ① 플랜지 이음
  2. ② 셀러 이음
  3. ③ 올덤 이음
  4. ④ 유니버설 이음
정답 확인

정답 ④

56번
공업 제품에 대한 표준화를 시행 시 여러 장점이 있다. 다 음 중 공업제품 표준화와 관련한 장점으로 거리가 먼 것은?
  1. ① 부품의 호완성이 유지된다.
  2. ② 능률적인 부품생산을 할 수 있다.
  3. ③ 부품의 품질향상이 용이하다.
  4. ④ 표준화 규격 제정 시에 소요되는 시간과 비용이 적다.
정답 확인

정답 ④

57번
두께 10mm의 강판에 지름 24mm의 리벳을 사용하여 1줄 겹치기 이음할 때 피치는 약몇 mm 인가? (단, 리벳에서 발 생하는 전단응력은 35.5MPa이고, 강판에 발생하는 인장응 력은 42.2MPa이다.)
  1. ① 43
  2. ② 62
  3. ③ 55
  4. ④ 74
정답 확인

정답 ②

58번
10kN의 물체를 수직방향으로 들어올리기 위해서 아이볼트 를 사용하려 할 때, 아이볼트 나사부의 최소 골지름은 약 몇 mm 인가? (단, 볼트의 허용인장응력은 50MPa이다.)
  1. ① 14
  2. ② 16
  3. ③ 20
  4. ④ 22
정답 확인

정답 ②

59번
드럼 지름이 300mm인 밴드 브레이크에서 1kNㆍm의 토크 를 제동하려고 한다. 이 때 필요한 제동력은 약 몇 N 인가?
  1. ① 667
  2. ② 5500
  3. ③ 6667
  4. ④ 795
정답 확인

정답 ③

61번
매개변수 μ 방향으로 3차 곡선, ν 방향으로 2차 곡선으로 이루어진 Bezier 곡면을 정의하기 위해 필요한 조정점의 개 수는?
  1. ① 6
  2. ② 12
  3. ③ 24
  4. ④ 48
정답 확인

정답 ②

62번
CAD 용어에 대한 설명 중 틀린 것은?
  1. ① Pan : 도면의 다른 영역을 보기 위해 디스플레이 윈도를 이동시키는 행위
  2. ② Zoom : 대상물의 실제 크기(치수 포함)를 확대하거나 축소하는 행위
  3. ③ Clipping : 필요 없는 요소를 제거하는 방법, 주로 그래 픽에서 클리핑 윈도로 정의된 영역 밖에 존재하는 요소 들을 제거하는 것을 의미
  4. ④ Toggle : 명령의 실행 또는 마우스 클릭시마다 On 또는 Off가 번갈아 나타나는 세팅
정답 확인

정답 ②

63번
다음 중 CAD 소프트웨어가 갖추어야 할 기능으로 가장 거 리가 먼 것은?
  1. ① 제조 공정 제어
  2. ② 데이터 변환
  3. ③ 화면 제어
  4. ④ 그래픽 요소 생성
정답 확인

정답 ①

64번
4개의 경계곡선이 주어진 경우, 그 경계곡선을 선형보간하 여 만들어지는 곡선은?
  1. ① Coon's 곡면
  2. ② Bezier 곡면
  3. ③ Blending 곡면
  4. ④ Sweep 곡면
정답 확인

정답 ①

65번
CAD 시스템을 활용하는 방식에 따라 크게 3가지로 구분한 다고 할 때 이에 해당하는 않는 것은?
  1. ① 연결형 시스템(connected system)
  2. ② 독립형 시스템(stand alone system)
  3. ③ 중앙통제형 시스템(host based system)
  4. ④ 분산처리형 시스템(distributed based system)
정답 확인

정답 ①

66번
와이어 프레임 모델의 장점에 해당하지 않는 것은?
기계설계산업기사 2017년 3회 66번 문제 그림
  1. ① 데이터의 구조가 간단하다.
  2. ② 모델 작성이 용이하다.
  3. ③ 투시도의 작성이 용이하다.
  4. ④ 물리적 성질(질량)의 계산이 가능하다.
정답 확인

정답 ④

68번
(x, y) 좌표 기반의 2차원 평면에서 다음 직선의 방정식 중 기울기의 절대값이 가장 큰 것은?
  1. ① 수평축에서 135도 기울어져 있는 직선
  2. ② 점 (10, 10), (25, 55)를 지나는 직선
  3. ③ 직선의 방정식이 4y = 2x+7인 직선
  4. ④ x축 절편이 3, y축 절편이 15인 직선
정답 확인

정답 ④

69번
다음 중 CAD(Computer aided design) 시스템을 사용함으 로써 얻을 수 있는 효과로 가장 거리가 먼 것은?
  1. ① 제품 설계 시간의 단축
  2. ② 구조해석, 응력해석 등이 가능
  3. ③ 제품 가공 시간의 단축
  4. ④ 설계 검증의 용이
정답 확인

정답 ③

70번
빛을 편광시키는 특성을 가진 유기화합물을 이용하여 투과 된 빛의 특성을 수정하여 디스플레이 하는 방식으로 CRT 모니터에 비해서는 두께가 얇은 모니터를 만들 수 있으나 시야각이 다소 좁고 백라이트가 필요하며 어느 정도의 두께 이상은 줄일 수 없다는 단점을 가진 이 디스플레이 장치는?
  1. ① 플라지마 패널(plasma panel)
  2. ② 액정 디스플레이(liquid crystal display)
  3. ③ 전자 발광 디스플레이(electroluminescent display)
  4. ④ 래스터 스캔 디스플레이(raster scan display)
정답 확인

정답 ②

71번
다음 중 B-Rep 모델링에서 토폴로지 요소간에 만족해야 하 는 오일러-포앙카레 공식으로 옳은 것은? (단, V는 꼭지점 의 개수, E는 모서리의 개수, F는 면 또는 외부 루프의 개 수, H는 면상의 구멍 루프의 개수, C는 독립된 셸의 개수, G는 입체를 관통하는 구멍의 개수이다.)
  1. ① V + F + E + H = 2(C + G)
  2. ② V + F - E + H = 2(C + G)
  3. ③ V + F - E - H = 2(C - G)
  4. ④ V - F + E - H = 2(C - G)
정답 확인

정답 ③

72번
다음 중 서로 다른 CAD 시스템간의 데이터 상호 교환을 위 한 표준화 파일형식을 모두 고른 것은?
기계설계산업기사 2017년 3회 72번 문제 그림
  1. ① 가, 나, 다
  2. ② 가, 다, 라
  3. ③ 가, 나, 라
  4. ④ 나, 다, 라
정답 확인

정답 ③

73번
서피스 모델링(surface modeling)의 일반적인 특징으로 거 리가 먼 것은?
  1. ① NC 데이터를 생성 할 수 있다.
  2. ② 은선 제거가 불가능하다.
  3. ③ 질량 등 물리적 성질 계산이 곤란하다.
  4. ④ 복잡한 형상표현이 가능하다.
정답 확인

정답 ②

74번
공간상에서 곡면을 작성하고자 한다. 안내선(guide line)과 단면모양(section)으로 만들어지는 곡면은?
  1. ① Revolve 곡면
  2. ② Sweep 곡면
  3. ③ Blending 곡면
  4. ④ Grid 곡면
정답 확인

정답 ②

75번
래스터 그래픽 장치의 프레임 버퍼(frame buffer)에서 8bit plane을 사용한다면 몇 가지 색상을 동시에 낼 수 있는가?
  1. ① 32
  2. ② 64
  3. ③ 128
  4. ④ 256
정답 확인

정답 ④

76번
솔리드 모델링의 데이터 구조 중 CSG(constructive solid geometry) 트리구조의 특징에 대한 설명으로 틀린 것은?
  1. ① 데이터 구조가 간단하고 데이터의 양이 적어 데이터 구 조의 관리가 용이하다.
  2. ② CSG 트리로 저장된 솔리드는 항상 구현이 가능한 입체 를 나타낸다.
  3. ③ 화면에 입체의 형상을 나타내는 시간이 짧아 대화식 작 업에 적합하다.
  4. ④ 기본형상(primitive)의 파라미터만 간단히 변경하여 입체 형상을 쉽게 바꿀 수 있다.
정답 확인

정답 ③

77번
CAD 시스템에서 원호를 정의하고자 한다. 다음 중 하나의 원호를 정의내릴 수 없는 경우는?
  1. ① 중심점과 원호의 시작점과 끝점, 그리고 시작점에서 원 호가 그려지는 방향이 주어질 때
  2. ② 중심점과 원호의 시작점, 현의 길이 그리고 시작점에서 원호가 그려지는 방향이 주어질때
  3. ③ 원호를 이루는 각각의 시작점, 중간점, 끝점이 주어질 때
  4. ④ 중심점과 원호 반지름의 크기, 그리고 시작점에서 원호 가 그려지는 방향이 주어질 때
정답 확인

정답 ④

78번
3차원 그래픽스 처리를 위한 ISO 국제표준의 하나로서 ISO-IEC TTC 1/SC 24에서 제정한 국제 표준으로 구조체 개념을 가지고 있는 것은?
  1. ① PHIGS
  2. ② DTD
  3. ③ SGML
  4. ④ SASIG
정답 확인

정답 ①

79번
그림과 같은 꽃병 형상의 도형을 그리기에 가장 적합한 방 법은?
기계설계산업기사 2017년 3회 79번 문제 그림기계설계산업기사 2017년 3회 79번 문제 그림
  1. ① 오프셋 곡면
  2. ② 원추 곡면
  3. ③ 회전 곡면
  4. ④ 필릿 곡면
정답 확인

정답 ③

이전 회차2017년 2회 다음 회차2018년 1회

기계설계산업기사의 다른 회차

2020년 2회
2020-08-22 · 71문항
2020년 1회
2020-06-06 · 73문항
2019년 3회
2019-08-04 · 69문항
2019년 2회
2019-04-27 · 72문항
2019년 1회
2019-03-03 · 74문항
2018년 3회
2018-08-19 · 70문항
2018년 2회
2018-04-28 · 75문항
2018년 1회
2018-03-04 · 74문항
2017년 3회
2017-08-26 · 70문항
2017년 2회
2017-05-07 · 71문항
2017년 1회
2017-03-05 · 74문항
2016년 3회
2016-08-21 · 73문항
2016년 2회
2016-05-08 · 72문항
2016년 1회
2016-03-06 · 70문항
2015년 3회
2015-08-16 · 69문항
2015년 2회
2015-05-31 · 69문항
2015년 1회
2015-03-08 · 73문항
2014년 2회
2014-08-17 · 68문항
2014년 1회
2014-05-25 · 70문항
