1번
밀링머신에서 커터 지름이 120mm, 한 날 당 이송이 0.11mm, 커터 날수가 4날, 회전수가 900rpm 일 때, 절삭속 도는 약 몇 m/min 인가?
- ① 33.9
- ② 113
- ③ 214
- ④ 339
정답 확인
정답 ④
기계설계산업기사 2019년 1회 기출문제
2019-03-03 시행 · 74문항
이 회차 문제 풀기 →2번
측정에서 다음 설명에 해당하는 원리는?
- ① 아베의 원리
- ② 버니어의 원리
- ③ 에어리의 원리
- ④ 헤르쯔의 원리
정답 확인
정답 ①
3번
밀링 분할판의 브라운 샤프형 구멍열을 나열한 것으로 틀린 것은?
- ① No.1 – 15, 16, 17, 18, 19, 20
- ② No.2 – 21, 23, 27, 29, 31, 33
- ③ No3. - 37, 39, 41, 43, 47, 49
- ④ No4. - 12, 13, 15, 16, 17, 18
정답 확인
정답 ④
4번
일반적인 밀링작업에서 절삭속도와 이송에 관한 설명으로 틀 린 것은?
- ① 밀링커터의 수명을 연장하기 위해서는 절삭속도는 느리게 이송을 작게 한다.
- ② 날 끝이 비교적 약한 밀링커터에 대해서는 절삭속도는 느 리게 이송을 작게 한다.
- ③ 거친 절삭에서는 절삭 깊이를 얕게, 이송은 작게, 절삭속 도를 빠르게 한다.
- ④ 일반적으로 나비와 지름이 작은 밀링커터에 대해서는 절 삭속도를 빠르게 한다.
정답 확인
정답 ③
5번
절삭공구에서 칩 브레이커(chip breaker)의 설명으로 옳은 것 은?
- ① 전단형이다.
- ② 칩의 한 종류이다.
- ③ 바이트 생크의 종류이다.
- ④ 칩의 인위적으로 끊어지도록 바이트에 만든 것이다.
정답 확인
정답 ④
6번
구성인선의 방지 대책으로 틀린 것은?
- ① 경사각을 작게 할 것
- ② 절삭 깊이를 적게 할 것
- ③ 절삭속도를 빠르게 할 것
- ④ 절삭공구의 인선을 날카롭게 할 것
정답 확인
정답 ①
7번
게이지 블록 구조형상의 종류에 해당되지 않은 것은?
- ① 호크형
- ② 캐리형
- ③ 레버형
- ④ 요한슨형
정답 확인
정답 ③
8번
호칭치수가 200mm인 사인 바로 21° 30′ 의 각도를 측정할 때 낮은 쪽 게이지 블록의 높이가 5mm 라면 높은 쪽은 얼마 인가? (단, sin21° 30′ = 0.3665 이다.)
- ① 73.3 mm
- ② 78.3 mm
- ③ 83.3 mm
- ④ 88.3 mm
정답 확인
정답 ②
9번
드릴가공에서 깊은 구멍을 가공하고자 할 때 다음 중 가장 좋은 드릴가공 조건은?
- ① 회전수와 이송을 느리게 한다.
- ② 회전수는 빠르게 이송을 느리게 한다.
- ③ 회전수는 느리게 이송은 빠르게 한다.
- ④ 회전수와 이송은 정밀도와는 관계없다.
정답 확인
정답 ①
10번
가공능률에 따라 공작기계를 분류할 때 가공할 수 있는 기 능이 다양하고, 절삭 및 이송속도의 범위도 크기 때문에 제 품에 맞추어 절삭조건을 선정하여 가공할 수 있는 공작기계 는?
- ① 단능 공작기계
- ② 만능 공작기계
- ③ 범용 공작기계
- ④ 전용 공작기계
정답 확인
정답 ③
11번
주성분이 점토와 장석이고 균일한 기공을 나타내며 많이 사 용하는 숫돌의 결합제는?
- ① 고무 결합제(R)
- ② 셸락 결합제(E)
- ③ 실리게이트 결합제(S)
- ④ 비트리파이드 결합제(V)
정답 확인
정답 ④
12번
윤활유의 사용 목적이 아닌 것은?
- ① 냉각
- ② 마찰
- ③ 방청
- ④ 윤활
정답 확인
정답 ②
13번
ø13이하의 작은 구멍 뚫기에 사용하며 작업대 위에 설치하 여 사용하고, 드릴 이송은 수동으로 하는 소형의 드릴링머 신은?
- ① 다두 드릴링머신
- ② 직립 드릴링머신
- ③ 탁상 드릴링머신
- ④ 레이디얼 드릴링머신
정답 확인
정답 ③
14번
서보기구의 종류 중 구동 전동기로 펄스 전동기를 이용하며 제어장치로 입력된 펄스 수만큼 움직이고 검출기나 피드백 회로가 없으므로 구조가 간단하며, 펄스 전동기의 회전 정 밀도와 볼 나사의 정밀도에 직접적인 영향을 받는 방식은?
- ① 개방 회로 방식
- ② 폐쇄 회로 방식
- ③ 반폐쇄 회로 방식
- ④ 하이브리드 서보 방식
정답 확인
정답 ①
15번
마이크로미터의 나사 피치가 0.2 mm 일 때 심블의 원주를 100 등분하였다면 심블 1눈금의 회전에 의한 스핀들의 이동 량은 몇 mm 인가?
- ① 0.005
- ② 0.002
- ③ 0.01
- ④ 0.02
정답 확인
정답 ②
16번
슬로터(slotter)에 관한 설명으로 틀린 것은?
- ① 규격은 램의 최대행정과 테이블의 지름으로 표시된다.
- ② 주로 보스(boss)에 키 홈을 가공하기 위해 발달된 기계 이다.
- ③ 구조가 셰이퍼(shaper)를 수직으로 세워 놓은 것과 비슷 하여 수직 셰이퍼(shaper)라고도 한다.
- ④ 테이블의 수평길이 방향 왕복운동과 공구의 테이블 가로 방향 이송에 의해 비교적 넓은 평면을 가공하므로 평삭 기라고도 한다.
정답 확인
정답 ④
17번
드릴링 머신의 안전사항으로 틀린 것은?
- ① 장갑을 끼고 작업을 하지 않는다.
- ② 가공물을 손으로 잡고 드릴링 한다.
- ③ 구멍 뚫기가 끝날 무렵은 이송을 천천히 한다.
- ④ 얇은 판의 구멍가공에는 보조 판 나무를 사용하는 것이 좋다.
정답 확인
정답 ②
18번
절삭공구에서 크레이터 마모(crater wear)의 크기가 증가할 대 나타나는 현상이 아닌 것은?
- ① 구성인선(built up edge)이 증가한다.
- ② 공구의 윗면경사각이 증가한다.
- ③ 칩의 곡류반지름이 감소한다.
- ④ 날끝이 파괴되기 쉽다.
정답 확인
정답 ①
19번
방전가공용 전극 재료의 구비 조건으로 틀린 것은?
- ① 가공정밀도가 높을 것
- ② 가공전극의 소모가 적을 것
- ③ 방전이 안전하고 가공속도가 빠를 것
- ④ 전극을 제작할 때 기계가공이 어려울 것
정답 확인
정답 ④
20번
연삭숫돌의 입도(grain size) 선택의 일반적인 기준으로 가 장 적합한 것은?
- ① 절삭 깊이와 이송량이 많고 거친 연삭은 거친 입도를 선 택
- ② 다듬질 연삭 또는 공구를 연삭할 때는 거친 입도를 선택
- ③ 숫돌과 일감의 접촉 면적이 작을 때는 거친 입도를 선택
- ④ 연성이 있는 재료는 고운 입도를 선택
정답 확인
정답 ①
21번
다음 끼워맞춤 중에서 헐거운 끼워맞춤인 것은?
- ① 25 N6/h5
- ② 20 P6/h5
- ③ 6 JS7/h6
- ④ 50 G7/h6
정답 확인
정답 ④
23번

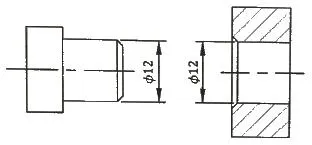

그림은 축과 구멍의 끼워 맞춤을 나타낸 도면이다. 다음 중 중간 끼워 맞춤에 해당하는 것은?
- ① 축 - ø12k6, 구멍 - ø12H7
- ② 축 - ø12h6, 구멍 - ø12G7
- ③ 축 - ø12e8, 구멍 - ø12H8
- ④ 축 - ø12h5, 구멍 - ø12N6
정답 확인
정답 ①
24번
암, 리브, 핸들 등의 전단면을 그림과 같이 나타내는 단면도 를 무엇이라 하는가?
- ① 온 단면도
- ② 회전도시 단면도
- ③ 부분 단면도
- ④ 한쪽 단면도
정답 확인
정답 ②
25번
나사의 제도방법을 설명한 것으로 틀린 것은?
- ① 수나사에서 골 지름은 가는 실선으로 도시한다.
- ② 불완전 나사부를 나타내는 골지름 선은 축선에 대해서 평행하게 표시한다.
- ③ 암나사를 축방향으로 본 측면도에서 호칭지름에 해당하 는 선은 가는 실선이다.
- ④ 완전 나사부란 산봉우리와 골 밑 모양의 양쪽 모두 완전 한 산형으로 이루어지는 나사부이다.
정답 확인
정답 ②
26번
도면에 나사의 표시가 “M50×2-6H” 로 기입되어 있을 경우 이에 대한 올바른 설명은?
- ① 감김 방향은 왼나사이다.
- ② 나사의 피치는 알 수 없다.
- ③ M50×2의 2는 수량 2개를 의미한다.
- ④ 6H는 암나사의 등급 표시이다.
정답 확인
정답 ④
27번
다음 도면에 대한 설명으로 옳은 것은?
- ① 부분 확대하여 도시하였다.
- ② 반복되는 형상을 모두 나타냈다.
- ③ 대칭되는 도형을 생략하여 도시하였다.
- ④ 회전도시 단면도를 이용하여 키 홈을 표현하였다.
정답 확인
정답 ③
29번
스퍼 기어의 도시 방법에 대한 설명으로 틀린 것은?
- ① 잇봉우리원은 굵은 실선으로 그린다.
- ② 피치원은 가는 2점 쇄선으로 그린다.
- ③ 이골원은 가는 실선으로 그린다.
- ④ 축에 직각 방향으로 단면 투상할 경우, 이골원은 굵은 실선으로 그린다.
정답 확인
정답 ②
31번
절단면 표시 방법인 해칭에 대한 설명으로 틀린 것은?
- ① 같은 절단면상에 나타나는 같은 부품의 단면에는 같은 해칭을 한다.
- ② 해칭은 주된 중심선에 대하여 45°로 하는 것이 좋다.
- ③ 인접한 단면의 해칭은 선의 방향 또는 각도를 변경하든 지 그 간격을 변경하여 구별한다.
- ④ 해칭을 하는 부분에 글자 또는 기호를 기입할 경우에는 해칭선을 중단하지 말고 그 위에 기입해야 한다.
정답 확인
정답 ④
32번
다음 중 표시해야할 선이 같은 장소에 중복될 경우 선의 우 선순위가 가장 높은 것은?
- ① 무게 중심선
- ② 중심선
- ③ 치수 보조선
- ④ 절단선
정답 확인
정답 ④
34번
KS 나사에서 ISO 표준에 있는 관용 테이퍼 암나사에 해당 하는 것은?
- ① R 3/4
- ② Rc 3/4
- ③ PT 3/4
- ④ Rp 3/4
정답 확인
정답 ②
35번
다음 그림에 대한 설명으로 가장 올바른 것은?
- ① 대상으로 하고 있는 면은 0.1 mm 만큼 떨어진 두 개의 동축 원통면 사이에 있어야 한다.
- ② 대상으로 하고 있는 원통의 축선은 ø0.1 mm의 원통 안 에 있어야 한다.
- ③ 대상으로 하고 있는 원통의 축선은 0.1 mm 만큼 떨어진 두 개의 평행한 평면 사이에 있어야 한다.
- ④ 대상으로 하고 있는 면은 0.1 mm 만큼 떨어진 두 개의 평행한 평면 사이에 있어야 한다.
정답 확인
정답 ①
36번
가공 방법의 기호 중에서 다듬질 가공인 스크레이핑 가공 기호는?
- ① FS
- ② FSU
- ③ CS
- ④ FSD
정답 확인
정답 ①
38번
그림과 같은 도시 기호에 대한 설명으로 틀린 것은?
- ① 용접하는 곳이 화살표쪽이다.
- ② 온둘레 현장용접이다.
- ③ 필릿 용접을 오목하게 작업한다.
- ④ 한쪽 플랜지형으로 필릿 용접 작업한다.
정답 확인
정답 ④
39번
최대 실체 공차방식으로 규제된 축의 도면이 다음과 같다. 실제 제품을 측정한 결과 축 지름이 49.8 mm 일 경우 최대 로 허용할 수 있는 직각도 공차는 몇 mm 인가?
- ① ø 0.3mm
- ② ø 0.4mm
- ③ ø 0.5mm
- ④ ø 0.6mm
정답 확인
정답 ③
41번
다음 중 강자성체 금속에 해당되지 않는 것은?
- ① Fe
- ② Ni
- ③ Sb
- ④ Co
정답 확인
정답 ③
42번
기계가공으로 소성 변형된 제품이 가열에 의하여 원래의 모 양으로 돌아가는 것과 관련있는 것은?
- ① 초전도 효과
- ② 형상기억 효과
- ③ 연속주조 효과
- ④ 초소성 효과
정답 확인
정답 ②
43번
Al을 침투시켜 내식성을 향상시키는 금속침투법은?
- ① 보로나이징
- ② 칼로라이징
- ③ 세라다이징
- ④ 실리코나이징
정답 확인
정답 ②
44번
다음 중 합금 공구강에 해당되는 것은?
- ① SUS 316
- ② SC 40
- ③ STS 5
- ④ GCD 550
정답 확인
정답 ③
45번
철강 소재에서 일어나는 다음 반응은 무엇인가?
- ① 공석반응
- ② 포석반응
- ③ 공정반응
- ④ 포정반응
정답 확인
정답 ①
46번
두랄루민의 구성 성분으로 가장 적절한 것은?
- ① Al + Cu + Mg + Mn
- ② Al + Fe + Mo + Mn
- ③ Al + Zn + Ni + Mn
- ④ Al + Pb + Sn + Mn
정답 확인
정답 ①
47번
다음 중 열처리 방법과 목적이 서로 맞게 연결된 것은?
- ① 담금질 – 서냉시켜 재질에 연성을 부여한다.
- ② 뜨임 – 담금질한 것에 취성을 부여한다.
- ③ 풀림 – 재질을 강하게 하고 불균일하게 한다.
- ④ 불림 – 재료의 결정 입자를 미세하게하고 조직을 균일하 게 한다.
정답 확인
정답 ④
48번
일반적인 청동합금의 주요 성분은?
- ① Cu-Sn
- ② Cu-Zn
- ③ Cu-Pb
- ④ Cu-Ni
정답 확인
정답 ①
49번
금속 표면에 스텔라이트, 초경합금 등을 용착시켜 표면 경 화층을 만드는 방법은?
- ① 침탄처리법
- ② 금속침투법
- ③ 쇼트피닝
- ④ 하드페이싱
정답 확인
정답 ④
50번
플라스틱의 일반적인 특성에 대한 설명으로 옳은 것은?
- ① 금속재료에 비해 강도가 높다.
- ② 전기절연성이 있다.
- ③ 내열성이 우수하다.
- ④ 비중이 크다.
정답 확인
정답 ②
51번
코일 스프링에서 코일의 평균 지름은 32mm, 소선의 지름은 4mm 이다. 스프링 소재의 허용전단응력이 340MPa 일 때 지지할 수 있는 최대 하중은 약 몇 N 인가? (단, Wahl의 응 력수정계수(K)는 (C 스프링지 수) 이다.)
- ① 174
- ② 198
- ③ 225
- ④ 246
정답 확인
정답 ③
52번
응력-변형률 선도에서 재료가 파괴되지 않고 견딜 수 있는 최대 응력은? (단, 공칭응력을 기준으로 한다.)
- ① 탄성한도
- ② 비례한도
- ③ 극한강도
- ④ 상항복점
정답 확인
정답 ③
53번
다음 중 마찰력을 이용하는 브레이크가 아닌 것은?
- ① 블록 브레이크
- ② 밴드 브레이크
- ③ 폴 브레이크
- ④ 내부확장식 브레이크
정답 확인
정답 ③
54번
950 N·m 의 토크를 전달하는 지름 50mm인 축에 안전하게 사용할 키의 최소 길이는 약 몇 mm 인가? (단, 묻힘 키의 폭과 높이는 모두 8mm 이고, 키의 허용 전단응력은 80 N/mm2 이다.)
- ① 45
- ② 50
- ③ 65
- ④ 60
정답 확인
정답 ④
55번
길이에 비하여 지름이 5mm 이하로 아주 작은 롤러를 사용 하는 베어링으로, 일반적으로 리테이너가 없으며 단위 면적 당 부하용량이 큰 베어링은?
- ① 니들 롤러 베어링
- ② 원통 롤러 베어링
- ③ 구면 롤러 베어링
- ④ 플렉시블 롤러 베어링
정답 확인
정답 ①
56번
체인 피치가 15.875 mm, 잇수 40, 회전수가 500 rpm 이면 체인의 평균속도는 약 몇 m/s 인가?
- ① 4.3
- ② 5.3
- ③ 6.3
- ④ 7.3
정답 확인
정답 ②
57번
축방향으로 32MPa 의 인장응력과 21MPa의 전단응력이 동 시에 작용하는 볼트에서 발생하는 최대전단응력은 약 몇 MPa 인가?
- ① 23.8
- ② 26.4
- ③ 29.2
- ④ 31.4
정답 확인
정답 ②
58번
기어 감속기에서 소음이 심하여 분해해보니 이뿌리 부분이 깎여 나가 있음을 발견하였다. 이것을 방지하기 위한 대책 으로 틀린 것은?
- ① 압력각이 작은 기어로 교체한다.
- ② 깎이는 부분의 치형을 수정한다.
- ③ 이끝을 깎아 이의 높이를 줄인다.
- ④ 전위기어를 만들어 교체한다.
정답 확인
정답 ①
59번
10kN의 인장하중을 받는 1줄 겹치기 이음이 있다. 리벳의 지름이 16mm 라고 하면 몇 개 이상의 리벳을 사용해야 되 는가? (단, 리벳의 허용전단응력은 6.5 MPa 이다.)
- ① 5
- ② 6
- ③ 7
- ④ 8
정답 확인
정답 ④
60번
다음 커플링의 종류 중 원통 커플링에 속하지 않는 것은?
- ① 머프 커플링
- ② 올덤 커플링
- ③ 클램프 커플링
- ④ 셀러 커플링
정답 확인
정답 ②
61번
공간상에 존재하는 2개의 곡면이 서로 교차하는 경우, 교차 되는 부분에서 모서리(edge)가 발생하는데, 이 모서리 (edge)를 주어진 반경으로 부드럽게 처리하는 기능을 무엇 이라고 하는가?
- ① intersecting
- ② projecting
- ③ blending
- ④ stretching
정답 확인
정답 ③
62번
CAD 시스템을 활용하기 위한 주변 장치 중 입력장치는 어 느 것인가?
- ① 프린터(printer)
- ② LCD
- ③ 모니터(Monitor)
- ④ 마우스(Mouse)
정답 확인
정답 ④
63번
솔리드 모델을 정육면체와 같은 간단한 입체의 집합으로 대 략 근사적으로 표현하는 모델을 분해 모델(decomposition model)이라고 하는데, 다음 중 이러한 분해 모델의 표현에 해당하지 않는 것은?
- ① 복셀(voxel) 표현
- ② 컴파운드(compound) 표현
- ③ 옥트리(octree) 표현
- ④ 세포(cell) 표현
정답 확인
정답 ②
64번
m 행과 n 열을 가진 행렬을 m × n 행렬이라고 한다. 3×2 행렬과 2×3 행렬을 서로 곱했을 때, 행(row)의 개수는?
- ① 2
- ② 3
- ③ 5
- ④ 6
정답 확인
정답 ②
65번
다음 설명에 해당하는 것은?
- ① Reverse engineering
- ② Feature-based modeling
- ③ Digital Mock-Up
- ④ Virtual Manufacturing
정답 확인
정답 ①
66번
화면에 나타난 데이터를 확대하여 데이터의 일부분만을 스 크린에 나타낼 때 상당부분이 viewport를 벗어나는데 이와 같이 일정한 영역을 벗어나는 부분을 잘라버리는 것을 무엇 이라고 하는가?
- ① 윈도잉(Windowing)
- ② 클리핑(Clipping)
- ③ 매핑(Mapping)
- ④ 패닝(Panning)
정답 확인
정답 ②
67번
전자발광형 디스플레이 장치(혹은 EL 패널)에 대한 설명으 로 틀린 것은?
- ① 스스로 빛을 내는 성질을 가지고 있다.
- ② TFT-LCD 보다 시야각에 제한이 없다.
- ③ 백라이트를 사용하여 보다 선명한 화질을 구현한다.
- ④ 응답시간이 빨라 고화질 영상을 자연스럽게 처리할 수 있다.
정답 확인
정답 ③
68번
퍼거슨(Ferguson) 곡면의 방정식에는 경계조건으로 16개의 벡터가 필요하다. 그 중에서 곡면 내부의 볼록한 정도에 영 향을 주는 것은 무엇인가?
- ① 꼭짓점 벡터
- ② U 방향 접선벡터
- ③ V 방향 접선벡터
- ④ 꼬임 벡터
정답 확인
정답 ④
69번
래스터 방식의 그래픽 모니터에서 수직, 수평선을 제외한 선분들이 계단모양으로 표시되는 현상을 무엇이라고 하나?
- ① 플리커
- ② 언더컷
- ③ 클리핑
- ④ 앨리어싱
정답 확인
정답 ④
70번
CAD 활용의 확장과 관련하여 공정의 계획, 운용, 공장 자원 과의 직간접적인 인터페이스를 통한 생산운전 제어를 위해 컴퓨터를 활용하는 기술은?
- ① CAP(Computer-aided Planning)
- ② CAM(Computer-aided Manufacturing)
- ③ CAE(Computer-aided Engineering)
- ④ CAI(Computer-aided Inspection)
정답 확인
정답 ②
71번
일반적인 CAD 시스템에서 2차원 평면에서 정해진 하나의 원을 그리는 방법이 아닌 것은?
- ① 원주상의 세 점을 알 경우
- ② 원의 반지름과 중심점을 알 경우
- ③ 원주상의 한 점과 원의 반지름을 알 경우
- ④ 원의 반지름과 2개의 접선을 알 경우(단, 2개의 접선은 만나는 점을 기준으로 한쪽으로만 무한히 연장되는 경우 로 가정한다.)
정답 확인
정답 ③
72번
컴퓨터에서 최소의 입출력 단위로 물리적으로 읽기를 할 수 있는 레코드에 해당하는 것은?
- ① block
- ② field
- ③ word
- ④ bit
정답 확인
정답 ①
73번
다음 모델링에 관한 설명 중 틀린 것은?
- ① 솔리드 모델링은 3차원의 형상정보를 명확하게 표현하는 표현방식이다.
- ② 솔리드 모델의 표현방식에는 CSG(Constructive Solid Geometry) 방식과 B-rep(Boundary representation) 방 식 등이 있다.
- ③ B-rep 방식은 경계가 잘 정의되는 단위형상(primitive)의 조합으로 솔리드를 표현하는 방법이다.
- ④ 모떼기(chamfer), 필릿(fillet), 포켓(pocket) 등 전형적인 특징형상을 시스템에 기억하고 있다가 불러내어 모델링 하는 방법도 있다.
정답 확인
정답 ③
74번
Bezier 곡선을 이루기 위한 블렌딩 함수의 성질에 대한 설 명으로 틀린 것은?
- ① 시작점이나 끝점에서 n번 미분한 값은 그 점을 포함하여 인접한 n-1 개의 꼭짓점에 의해 결정된다.
- ② 생성되는 곡선은 다각형의 시작점과 끝점을 반드시 통과 해야 한다.
- ③ Bezier 곡선을 이루는 다각형의 첫 번째 선분은 시작점 에서의 접선벡터와 같은 방향이고, 마지막 선분은 끝점 에서의 접선벡터와 같은 방향이어야 한다.
- ④ 다각형의 꼭짓점 순서가 거꾸로 되어도 같은 곡선이 생 성되어야 한다.
정답 확인
정답 ①
75번
다음 그림에서 벡터 a의 크기가 5, 벡터 b의 크기가 3이고 θ=30° 라면 이 두 벡터의 내적은 얼마인가?
- ① 7.50
- ② 10.58
- ③ 12.99
- ④ 15.39
정답 확인
정답 ③
76번
다음 중 형상 구속조건과 치수조건을 입력하여 모델링 하는 기법은?
- ① 파라메트릭 모델링
- ② Wire frame 모델링
- ③ B-rap(Boundary Representation)
- ④ CSG(Constructive Soild Geometry)
정답 확인
정답 ①
77번
일반적으로 3차원 기하학적 형상 모델링이 아닌 것은?
- ① 서피스 모델링
- ② 솔리드 모델링
- ③ 시스템 모델링
- ④ 와이어 프레임 모델링
정답 확인
정답 ③
78번
다음은 CAD 시스템에서 사용되고 있는 출력장치들이다. 이 중 래스터 방식을 이용한 장치가 아닌 것은?
- ① 펜 플로터
- ② 정전식 플로터
- ③ 열전사식 플로터
- ④ 잉크 제트식 플로터
정답 확인
정답 ①
79번
CAD에서 곡선을 표현하기 위한 방법 중 고전적인 보간법과 관계가 먼 것은?
- ① 선형보간
- ② 3차 스플라인 보간
- ③ Lagrange 다항식에 의한 보간
- ④ Bernstein 다항식에 의한 보간
정답 확인
정답 ④
80번
3차원 직교좌표계 상의 세점 A(1,1,1), B(2,1,4), C(5,1,3)가 이루는 삼각형의 면적은 얼마인가?
- ① 4
- ② 5
- ③ 8
- ④ 10 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인
정답 ②
기계설계산업기사의 다른 회차
2020년 2회
2020-08-22 · 71문항
2020년 1회
2020-06-06 · 73문항
2019년 3회
2019-08-04 · 69문항
2019년 2회
2019-04-27 · 72문항
2019년 1회
2019-03-03 · 74문항
2018년 3회
2018-08-19 · 70문항
2018년 2회
2018-04-28 · 75문항
2018년 1회
2018-03-04 · 74문항
2017년 3회
2017-08-26 · 70문항
2017년 2회
2017-05-07 · 71문항
2017년 1회
2017-03-05 · 74문항
2016년 3회
2016-08-21 · 73문항
2016년 2회
2016-05-08 · 72문항
2016년 1회
2016-03-06 · 70문항
2015년 3회
2015-08-16 · 69문항
2015년 2회
2015-05-31 · 69문항
2015년 1회
2015-03-08 · 73문항
2014년 2회
2014-08-17 · 68문항
2014년 1회
2014-05-25 · 70문항
