9급 지방직 공무원 서울시 전기이론 2019년 1회 기출문제

그림의 회로에서 i1+i2+i3의 값[A]은?

그림의 회로에서 v(t=0)=V0일 때, 시간 t에서의 v(t)의 값[V] 은?

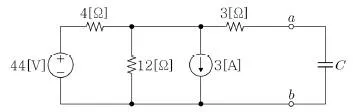

그림의 회로에서 C=200[pF]의 콘덴서가 연결되어 있을 때, 시정수 τ[psec]와 단자 a-b 왼쪽의 테브냉 등가전압 VTh의 값[V]은?

그림과 같은 전압 파형이 100[mH] 인덕터에 인가되었다. t=0[sec]에서 인덕터 초기 전류가 0[A]라고 한다면, t=14[sec]일 때 인덕터 전류의 값[A]은?

20[Ω]의 저항에 실효치 20[V]의 사인파가 걸릴 때 발생열은 직류 전압 10[V]가 걸릴 때 발생열의 몇 배인가?

단면적은 A, 길이는 L인 어떤 도선의 저항의 크기가 10[Ω] 이다. 이 도선의 저항을 원래 저항의 1/2로 줄일 수 있는 방 법으로 가장 옳지 않은 것은?

그림의 회로에서 1[Ω]에서의 소비전력이 4[W]라고 할 때, 이 회로의 전압원의 전압 Vs[V]의 값과 2[Ω] 저항에 흐르는 전류 I2의 값[A]은?

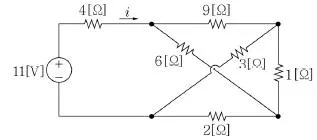

그림의 회로에서 전류 i의 값[A]은?

그림과 같이 전압원 Vs는 직류 1[V], R1=1[Ω], R2=1[Ω], R3=1[Ω], L1=1[H], L2=1[H]이며, t=0일 때, 스위치는 단자 1에서 단자 2로 이동했다. t=∞일 때, i1의 값[A]은?

그림과 같은 회로에서 단자 A, B 사이의 등가저항의 값[k Ω]은?

그림에서 ㈎의 회로를 ㈏와 같은 등가회로로 구성한다고 할 때, x+y의 값은?

그림과 같은 자기회로에서 철심의 자기저항 Rc의 값[Aㆍ turns/Wb]은? (단, 자성체의 비투자율 μr1은 100이고, 공극 내 비투자율 μr2은 1이다. 자성체와 공극의 단면적은 4[m2] 이고, 공극을 포함한 자로의 전체길이 Lc=52[m]이며, 공극 의 길이 Lg=2[m]이다. 누설 자속은 무시한다.)

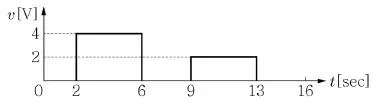

그림과 같은 전압 파형의 실횻값[V]은? (단, 해당 파형의 주기는 16[sec]이다.)

무한히 먼 곳에서부터 A점까지 +3[C]의 전하를 이동 시키 는 데 60[J]의 에너지가 소비되었다. 또한 무한히 먼 곳에 서부터 B점까지 +2[C]의 전하를 이동시키는 데 10[J]의 에 너지가 생성되었다. A점을 기준으로 측정한 B점의 전압[V] 은?

그림과 같은 연산증폭기 회로에서 v1=1[V], v2=2[V], R1=1 [Ω], R2=4[Ω], R3=1[Ω], R4=4[Ω]일 때, 출력 전압 v0의 값[V]은? (단, 연산증폭기는 이상적이라고 가정한다.)

커패시터 양단에 인가되는 전압이 v(t)=5sin(120πt-π/3)[V] 일 때, 커패시터에 입력되는 전류는 i(t)=0.03πcos(120πt-π /3)[A]이다. 이 커패시터의 커패시턴스의 값[μF]은?
