9급 지방직 공무원 서울시 전기이론 2016년 1회 기출문제

4[μF]과 6[μF]의 정전용량을 가진 두 콘덴서를 직렬로 연결 하고 이 회로에 100[V]의 전압을 인가할 때 6[μF]의 양단에 걸리는 전압[V]은?

그림과 같은 회로에서 a, b에 나타나는 전압[V]값은?

자체 인덕턴스가 L=0.1[H]인 코일과 R=1[Ω]인 저항을 직렬 로 연결하고 교류전압 v=100√2sin(10t)[V]인 정현파를 가할 때, 코일에 흐르는 전류의 실효값[A]과 전류와 전압의 위상 차는 각각 어떻게 되는가?

다음 전력계통 보호계전기의 기능에 대한 설명 중 옳은 것만 을 모두 고르면?

그림은 이상적인 연산증폭기(Op Amp)이다. 이에 대한 설명 으로 옳은 것은?

평형 상회로에 대한 설명 중 옳은 것을 모두 고르면? (단, 전 압, 전류는 페이저로 표현되었다고 가정한다.)

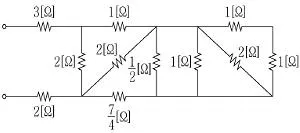

다음의 합성저항의 값으로 옳은 것은?

다음 설명 중 옳은 것은 무엇인가?

자극의 세기가 2×10-6[Wb], 길이가 10[cm]인 막대자석을 120[AT/m]의 평등 자계 내에 자계와 30°의 각도로 놓았을 때 자석이 받는 회전력은 몇[N⋅m]인가?

정격 100[V], 2[kW]의 전열기가 있다. 소비전력이 2,420[W]라 할 때 인가된 전압은 몇 [V]인가?

현재 부하에 유효전력은 1[MW], 무효전력은 √3[MVar], 역 률 cos60°로 전력을 공급하고 있다. 이때, 커패시터를 투입 하여 역률을 cos45°로 개선했을 경우의 유효전력값[MW]으 로 옳은 것은?

ｅ=100√2sinwt+50√2sin3wt+25√2sin5wt[V]인 전압을 R=8 [Ω], wL=2[Ω]의 직렬회로에 인가할 때 제3고조파 전류의 실효값[A]은?

정재파비(S, standing wave ratio)에 대한 설명으로 옳은 것 은?

그림과 같은 회로에서 저항 R의 양단에 걸리는 전압을 V라 고 할 때 기전력 E[V]의 값은?

그림과 같은 회로에서 저항 R1에서 소모되는 전력[W]은 얼 마인가?

ｅ=Emsin(wt+30°)[V]이고 i=Imcos(wt-60°)[A]일 때 전류는 전압보다 위상이 어떻게 되는가?

다음 설명 중 옳은 것을 모두 고르면?

아래 그림과 같은 RLC병렬회로에서 a, b 단자에 v=100√ 2sin(wt)[V]인 교류를 가할 때, 전류 I의 실효값[A]은 얼마 인가?

RLC직렬회로에서 R, L, C 값이 각각 2배가 되면 공진주파 수는 어떻게 변하는가?

기본파의 실효값이 100[V]라 할 때 기본파의 3[%]인 제3 고조파와 4[%]인 제5고조파를 포함하는 전압파의 왜형률 [%]은?
