9급 지방직 공무원 서울시 전기이론 2018년 2회 기출문제

개방 단자 전압이 12[V]인 자동차 배터리가 있다. 자동차 시 동을 걸 때 배터리가 0.5[Ω]의 부하에 전류를 공급하면서 배 터리 단자 전압이 10[V]로 낮아졌다면 배터리의 내부저항값 [Ω]은?

특이함수(스위칭함수)에 대한 설명으로 옳은 것을 ＜보기＞에 서 모두 고른 것은?

공장의 어떤 부하가 단상 220V/60Hz 전력선으로부터 0.5의 지상 역률로 22kW를 소비하고 있다. 이때 공장으로 유입되는 전류의 실횻값[A]은?

＜보기＞와 같은 필터 회로에 대한 설명으로 가장 옳은 것 은?

＜보기＞와 같이 평균길이가 10cm, 단면적이 20cm2, 비투자 율이 1,000인 철심에 도선이 100회 감겨있고, 60Hz의 교류 전류 2A(실효치)가 흐르고 있을 때, 전압 V의 실효치[V]는? (단, 도선의 저항은 무시하며, μ0는 진공의 투자율이다.)

＜보기＞와 같이 종속전압원을 갖는 회로에서 V2전압[V]은?

자유공간에 놓여 있는 1cm 두께의 합성수지판 표면에 수직 방향(법선방향)으로 외부에서 전계 E0[V/m]를 가하였을 경우 에 대한 설명으로 가장 옳지 않은 것은? (단, 합성수지판의 비유전율은 εr=2.5이며, ε0는 자유공간의 유전율이다.)

15[F]의 정전용량을 가진 커패시터에 270[J]의 전기에너지 를 저장할 때, 커패시터 전압[V]은?

자성체의 성질에 대한 설명으로 가장 옳지 않은 것은?

＜보기＞와 같은 회로에서 스위치 S를 닫고 3초 후 커패시 터에 나타나는 전압의 근삿값[V]은? (단, Vs=50[V], R=3[M Ω], C=1[μF]이며, 스위치를 닫기 전 커패시터의 전압은 0 이다.)

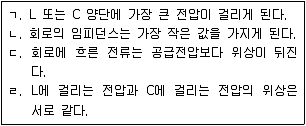

R-L-C 직렬회로에 공급되는 교류전압의 주파수가 [Hz]일 때, ＜보기＞의 설명 중 옳은 것 을 모두 고른 것은?

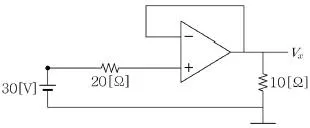

＜보기＞와 같은 회로에서 전압 Vx의 값[V]은?

＜보기＞와 같은 2포트 회로의 어드미턴스(Y) 파라미터를 모두 더한 값[℧]은?

＜보기＞와 같은 RL 직렬회로에서 소비되는 전력[kW]은?

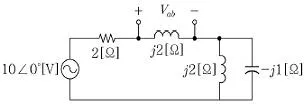

＜보기＞와 같은 회로에서 Vab전압의 정상상태 값[V]은?

＜보기＞와 같은 회로에서 Rx에 최대 전력이 전달될 수 있 도록 할 때, 저항 Rx에서 소모되는 전력[W]은?

비정현파 전류 i(t)=10sinωt+5sin(3ωt+30°)+√3sin(5ωt+60°) 일 때, 전류 i(t)의 실횻값[A]은?

라플라스 함수 의 역변환 (t)는?

비투자율이 3,600, 비유전율이 1인 매질 내 주파수가 1[GHz]인 전자기파의 속도[m/s]는?
