변리사 1차(3교시) 2017년 1회 기출문제

그림과 같이 단열용기에 가득 채워진 10.0 ℃의 물 1.0 kg을 히터를 이용하여 10 분간 가열한 결과, 용기의 부피변화 없 이 물이 60.0 ℃의 평형상태에 도달하였다. 히터 양단에 걸 리는 전압이 100 V일 때 히터의 저항값은 얼마인가? (단, 온 도 증가에 따른 히터의 저항값 변화는 무시하고, 히터의 열은 모두 물로 전달되며, 물의 등적 비열은 4000 J/kg⋅℃ 로 가 정한다.)

그림과 같이 시간 t (sec)에 따라 증가하는 자기장 B(t) = 2t (Tesla)를 반지름 R = 1m인 원형도체의 단면에 수직하게 가 할 경우, 원형 도체에 유도전류 I가 흐른다. 원형 도체의 총 저항값이 8Ω 일 경우, 유도전류 I (Ampere) 의 세기는? (단, 자기장은 공간적으로 균일하며, 원형 도체의 두께와 전자기파 발생은 무시한다.)

그림과 같이 마찰이 있는 경사면에 놓인 물체 A가 도르래를 통해 실로 연결된 물체 B에 의해 등속운동하고 있다. A와 B 의 질량은 각각 4m, m이고 경사면이 수평면과 이루는 각은 30° 이다. 등속운동하는 동안 경사면과 물체 A 사이의 운동 마찰 계수는? (단, 물체 A는 정지하지 않고 있으며, A와 도르 래 사이의 실은 경사면과 나란하며, 공기저항, 실의 질량, 도 르래 마찰은 무시한다.)

그림 (가)는 질량이 m인 인공위성 A가 질량이 MA인 행성을 중심으로 반지름 r의 등속 원운동을 하는 것을 나타낸 것이 고, 그림 (나)는 질량이 m인 인공위성 B가 질량이 MB인 행성 을 중심으로 반지름 2r의 등속 원운동을 하는 것을 나타낸 것이다. 변리사 1차(3교시) 인공위성 A, B의 등속 원운동에 대한 각속도의 크기가 같을 때, 는? (단, MA ≫ m, MB ≫ m이고, 인공위성과 행 성의 크기는 무시한다.)

그림과 같이 4개의 저항과 2개의 전지로 회로를 구성하였다. 회로 상의 점 p에 흐르는 전류의 세기는?

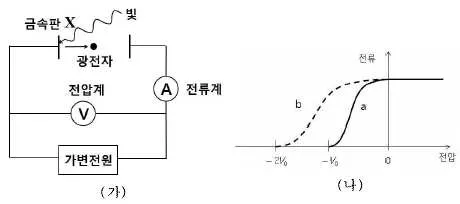

그림 (가)는 금속판 X에 단색광을 비추어 방출된 광전자에 의 한 전류를 가변전원의 전압에 따라 측정하는 장치이다. 그림 (나)는 (가)의 장치를 이용하여 색깔이 다른 두 빛 a, b의 광 전효과로 발생되는 전류를 가변전원의 전압에 따라 각각 나 타낸 것이다. 빛 a 진동수가 금속판 X의 문턱진동수의 2배일 때, 빛 b 진동수는 빛 a 진동수의 몇 배인가? (단, X에 비추 어진 빛은 모두 광전자를 발생시킨다.)

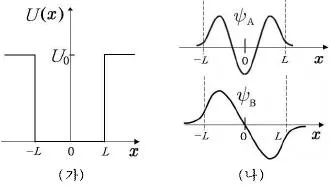

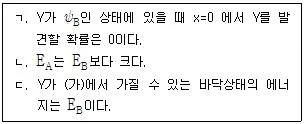

그림 (가)는 우물 깊이가 U0이고 폭이 2L인 일차원 유한 우 물 퍼텐셜 U(x)를 위치 x에 따라 나타낸 것이다. 그림 (나) 는 (가)의 퍼텐셜에 속박된 입자 Y의 파동함수 와 를 각각 나타낸 것이다. , 는 에너지가 각 각 EA, EB인 Y의 고유상태함수이다. 이에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

다음은 AB3(g)가 분해되는 반응의 화학 반응식이다. 2.0L 밀폐 용기에 AB3(g) 0.10 mol을 넣어 분해 반응시켰 더니, AB3(g)가 20 % 분해되어 평형에 도달하였다. 이 평형 상태에 관한 설명으로 옳지 않은 것은? (단, A와 B는 임의 의 원소 기호이고, 기체는 이상 기체로 거동하며, 온도는 T 로 일정하고 RT = 80 Lㆍatm/mol이다.)

다음은 298 K에서 반응 2A(g) → B(g)에 관한 자료이다. 298 K에서 이에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은? (단, qP와 qV는 각각 일정 압력과 일정 부 피에서 진행되는 반응의 열이고, 기체는 이상 기체로 거동 한다.)

그림은 반응 에 대한 퍼텐셜 에너지를 나타낸 것이다. 정반응과 역반응은 각각 X와 Y의 1차 반응이며, kf 와 kr은 각각 정반응과 역반응의 속도 상수이다. 이 반응에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은? (단, kf와 kr은 아레니우스 식을 만족하며 정반응 과 역반응의 아레니우스 상수 A는 서로 같다.) 변리사 1차(3교시)

분자식이 C6H14인 탄화수소의 구조 이성질체 개수는?

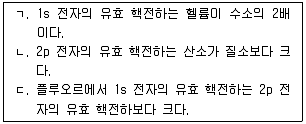

원자의 유효 핵전하에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

다음 화학종에 관한 설명으로 옳은 것은?

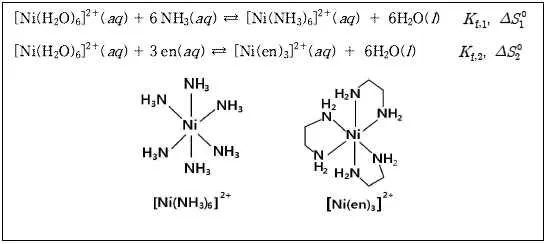

다음은 Ni2＋이 암모니아(NH3), 에틸렌디아민(en)과 각각 6배 위 착화합물을 생성하는 반응의 화학 반응식과 착화합물의 구조를 나타낸 것이다. Kf와 △So는 각각 25 ℃에서의 생성 상수와 표준 반응 엔트로피이다. 이에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

다음 혼합 수용액 중 완충 용량이 가장 큰 것은?

다음은 2 가지 금속과 관련된 반응의 25 ℃에서의 표준 환 원 전위(Eo)이다. 25 ℃에서 반응 2Al3+(aq) + 3Mg(s) ⇄ 2Al(s) + 3Mg2+(aq) 의 표준 자유 에너지 변화(△Go)는? (단, 패러데이 상수 F = a J/Vㆍmol 이다.)

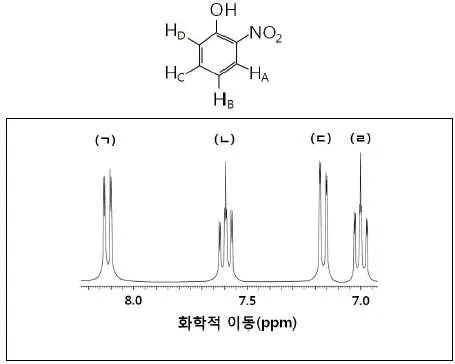

다음은 어떤 화합물의 구조와 1H-NMR 스펙트럼을 나타낸 것이다. 스펙트럼에서 HA ∼ HD에 해당하는 봉우리를 골라 HA, HB, HC, HD 순서로 옳게 나열한 것은?

그림은 형질이 서로 다른 부모의 교배를 통하여 얻은 자손 들의 형질과 개체수를 표시한 것이다. 재조합 비율은 얼마 인가? (단, A와 B는 각각 a와 b에 대하여 우성이다.) 변리사 1차(3교시)

그림은 신장의 네프론과 집합관을 나타낸 것이다. 이에 관 한 설명으로 옳은 것은?

세포분열에 관한 설명으로 옳지 않은 것은?

그림은 자연선택의 3가지 유형을 나타낸 것이다. 화살표는 선택압을 나타낸다. 이에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

그림은 인체 소화기관의 구조를 나타낸 것이다. A 지점을 묶었을 때 직접적으로 영향을 받는 것은?

다음 설명 중 옳지 않은 것은?

그림은 대립유전자 A와 B의 빈도가 동일한 집단의 유전자 풀(gene pool)이 우연한 환경의 변화에 의해 집단의 크기가 감소한 이후, 살아남은 집단의 유전자풀을 나타낸 것이다. 이와 같은 진화요인에 의해 나타난 현상으로 옳은 것은?

세포 내에서 합성되어 분비되는 항체의 이동경로를 순서대 로 옳게 나열한 것은?

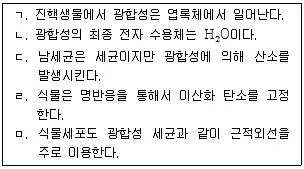

광합성에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

생장을 위해 물질 X를 필요로 하는 곰팡이에 방사선을 조사 하여 물질 X를 합성하는 효소를 만드는 유전자들 중 한 유 전자에만 돌연변이가 일어난 돌연변이체 Ⅰ, II, Ⅲ을 얻었 다. 물질 X 합성 과정의 중간산물인 A, B, C를 최소배지에 각각 첨가하였을 때, 곰팡이의 생장 결과를 표로 나타내었 다. 이에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

지구 내부의 열과 온도에 관한 설명으로 옳은 것만을 보기 에서 있는 대로 고른 것은?

점토광물에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

다음 중 정장석의 풍화를 나타내는 화학 반응식은?

다음 중 SiO2 (%) 함량이 가장 적은 것과 가장 많은 심성암 으로 짝지어진 것은?

바람에 영향을 미치는 힘에 관한 설명으로 옳은 것은?

대기권에 관한 설명으로 옳지 않은 것은?

두 별의 겉보기 등급의 차이가 5 일 때, 겉보기 밝기는 약 몇 배 차이가 나는가?

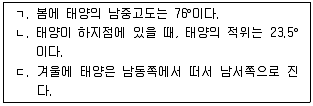

다음은 위도 37°N 인 지역의 사계절 태양 일주운동에 관한 그림이다. 이에 관한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

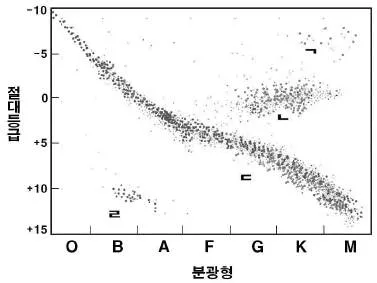

다음 H-R도에 표시된 별들의 종류가 옳게 제시된 것은?
