변리사 1차(3교시) 2014년 1회 기출문제

그림은 기전력이 5 V로 일정하게 유지되는 건전지 E에 10 Ω 의 저항 R과 3H의 인덕터 L을 직렬 연결한 회로를 나타낸 것이다. 스위치 S를 닫은 후 10분이 경과했을 때 이 회로에 흐르는 전류의 값으로가장 가까운 것은?

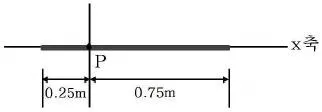

그림과 같이 균일하게 대전되어 있는 가는 막대가 x축을 따 라 놓여있다. 이 막대의 길이는 1 m이고 단위 길이 당 전하 (전하밀도)는 3 C/m 이다. 막대 왼쪽 끝으로부터 0.25 m 떨어진 P점에서 전기장의 크 기는? (단, 쿨롱 상수는 = 9.0 × 109N·m2C2이다.)

그림은 카르노 기관(시스템)의 순환과정을 나타내는 P-V 도 표이다. 순환과정에서 K (→) L과 M (→) N은 등온과정이고, L (→) M과 N (→) K는 가역적단열과정이다. 이 시스템은 높 은 온도 TH인 열저장고로부터 열량 QH를 흡수하며, 낮은 온 도 TL인 열저장고로 열량 QL을 방출한다. 이 순환과정에 대한 설명으로 옳지 않은 것은? 이다.

그림은 수평면에 놓인 질량이 M인 물체를 수평면과 임의의 예각 θ를 이루어 힘 F로 당기는 것을 나타낸 것이다. 힘 F를 점점 증가시켜서 F = Mg일 때 물체가 움직이기 시작 한다면, 이 때 θ의 함수로 나타낸 정지마찰계수는? (단, g는 중력가속도이다.)

반감기가 10분인 방사성 원소로 된 물질이 있다. 이 원소에 의한 방사능을 1차 측정을 한 후 60분이 지나 2차 측정을 하 였다. 1차 측정 방사능은 2차 측정 방사능의 몇 배인가?

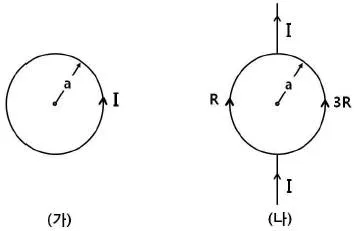

그림 (가)는 반지름 a인 원형 도선에 전류 I 가 흐를 때, 도 선에 흐르는 전류에 의한 자기장의 세기가 원의 중심에서 B0인 것을 나타낸 것이다. 그림 (나)는 저항이 각각 R, 3R 이고 반지름이 a 인 두 반원형 도선을 직선도선 사이에 연 결한 후, 직선도선에 전류 I 가 흐르는 것을 나타낸 것이다. (나)의 원의 중심에서 도선에 흐르는 전류에 의한 자기장의 세기와 방향은? (단, 모든 도선은 동일 지면상에 있으며, 도 선의 굵기는 무시한다.)

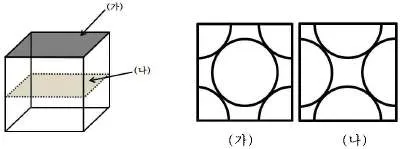

그림은 입방 격자 구조를 갖는 알루미늄(Al)의 단위세포에서 두 단면 (가)와 (나)를 나타낸 것이다. 이 단위세포에 대한 설명으로 옳은 것만을 보기에서 모두 고른 것은? 변리사 1차(3교시)

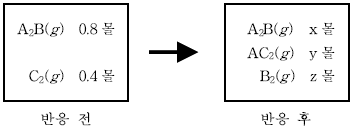

그림은 밀폐된 용기에서 일어나는 A2B와 C2의 반응에서 반 응 전후의 화학종의 종류와 양을 나타낸 것이다. 이에 대한 설명으로 옳은 것은? (단, 온도는 일정하고, A∼ C는 임의의 원소기호이다.)

분자식이 C4H10O이고 알코올인 구조 이성질체의 수와 1차 알코올의 수를 순서대로 옳게 나열한 것은?

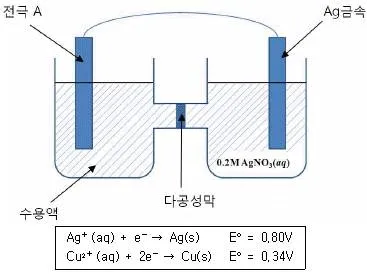

그림은 미완성 갈바니 전지를, 표는 25℃에서 표준 환원 전 위를 나타낸 것이다. 25℃에서 전극 A가 산화 전극으로 작동하는 전지를 구성하 려 할 때, 산화전극 쪽에 사용할 수 있는 전극과 수용액으 로 적당한 것만을 보기에서 모두 고른 것은?

다음은 착이온 [CoCl2L2]+에 대한 자료이다. [CoCl2L2]+에 대한 설명으로 옳은 것만을 보기에서 모두 고 른 것은? (단, Co의 원자 번호는 27이다.)

다음은 암모니아 합성에 대한 화학 반응식이다. 25℃에서의 NH3(g)의 표준 생성 엔탈피(ΔHf°)와 표준 생성 자유 에너지 (ΔGf°)는 각각 -46 kJ/mol, -16 kJ/mol 이다. 이에 대한 설명으로 옳지 않은 것은?

다음은 이원자 분자 A~C에 대한 자료이며, A~C는 CO, NO, O2 중 하나이다. 분자 궤도함수 이론에 근거하여 A~C를 설명한 것으로 옳은 것만을 보기에서 모두 고른 것은?

그림은 단량체 A로부터 합성된 중합체의 구조를 나타낸 것 이다. A에 대한 설명으로 옳은 것은?

다음은 부피가 일정한 용기에서 기체 A로부터 B가 생성되 는 반응의 화학 반응식이다. 표는 온도 25℃와 50℃에서 A의 초기 농도와 반응의 평형 상수를 나타낸 것이다. 이에 대한 설명으로 옳지 않은 것은?

인간 염색체가 복제될 때 필요한 단백질이 아닌 것은?

광합성에 대한 설명으로 옳은 것은?

다음 중 진핵세포는 갖고 있으나 고세균은 갖고 있지 않은 것은?

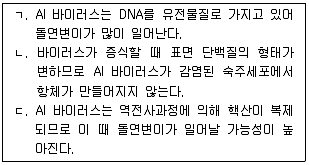

최근 유행하고 있는 조류독감(AI) 바이러스에 대한 설명으로 옳은 것만을 보기에서 모두 고른 것은?

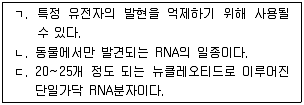

다음 중 siRNA(small interfering RNA)에 대한 설명으로 옳 은 것만을 보기에서 모두 고른 것은?

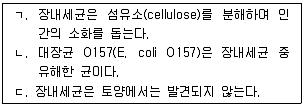

사람 장내세균에 대한 설명으로 옳은 것만을 보기에서 모두 고른 것은?

갑자기 독사를 보고 위험을 느끼게 되면, 호르몬이 분비되 어 심장 박동이 빨라지며 소화관에 있는 혈관들이 수축하고 근육으로 더 많은 혈액이 흐르게 되며 간에서 글리코겐이 빠르게 포도당으로 전환된다. 이 호르몬이 분비되는 곳은?

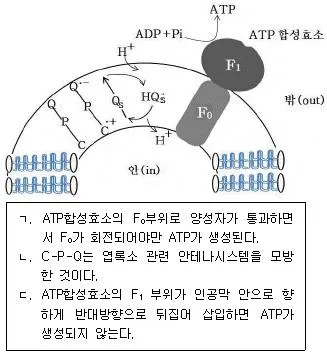

아래 그림은 인공막에서 일어나는 ATP 합성을 위한 모식도 이다. 인공막에 세균에서 분리한 양성자펌프, C-P-Q(carotene-porphyrin-naphthoquinone)와 시금치의 엽록체에서 분리한 ATP합성효소를 삽입하였다. 이 인공막에 서 일어나는 ATP 합성에 관한 설명으로 옳은 것만을 보기 에서 모두 고른 것은?

다음 설명 중 옳은 것은?

다음은 진핵생물의 생식세포와 체세포의 분열과정에 대한 설명으로 옳지 않은 것은?

지구 내부구조에 대한 설명으로 옳은 것은?

그림은 퇴적물의 입도분포를 통하여 각 퇴적물 분급도(입자 크기의 균질도)를 보여주고 있다. 그림에 관한 설명으로 옳 지 않은 것은?

표는 산성암질 마그마와 염기성암질 마그마 특성을 서로 비 교해 놓은 것이다. 아래 ㄱ~ㄹ 에 대해 옳게 기재된 것은?

고도에 따른 기권에 대한 설명으로 옳은 것만을 보기에서 모두 고른 것은?

그림은 어느 지역의 지층순서와 각 지층 A∼C에서 관찰되 는 화석과 퇴적구조를 나타낸 것이다. 지층 A∼C에 대한 설명으로 옳은 것만을 보기에서 모두 고 른 것은?

구름에 대한 설명으로 옳지 않은 것은?

그림은 어느 지역의 지질도이다. 이에 대한 설명으로 옳은 것만을 보기에서 모두 고른 것은?

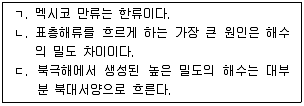

해수의 흐름에 대한 설명으로 옳은 것만을 <보기>에서 모두 고른 것은?

별의 스펙트럼을 관찰할 때 스펙트럼선이 종종 청색 쪽으로 나 적색 쪽으로 이동한다. 청색과 적색 쪽으로의 이동은 각 각 별이 가까워지고 멀어짐을 나타낸다. 이것은 다음 중 어 느 것과 연관이 있는가?

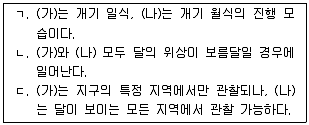

그림 (가)와 (나)는 태양, 지구, 달이 특정한 위치에 있을 때 북반구에서 나타나는 식 현상 진행 과정을 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 보기에서 모두 고른 것은? 변리사 1차(3교시)
