변리사 1차(3교시) 2013년 1회 기출문제

질량 20 kg인 물체가 길이 3.0m인 늘어나지 않는 강체 줄에 연결되어 단진자 운동을 하고 있다. 이 물체가 가장 낮은 위 치를 통과할 때, 줄의 장력이 260 N이다. 이 물체가 운동하 는 최고점과 최저점의 높이(m) 차이는? (단, 공기의 마찰력과 줄의 질량은 무시하고, 중력가속도 크기는 10 m/s2 이다.)

그림은 도선의 단면적이 A인 무한히 긴 직선도선과 도선의 단면적이 A/2인 직사각형 도선고리가 d만큼 떨어져 한 평면 상에 놓여 있는 것을 보인 것이다. 직선도선과 직사각형 도선 고리에 흐르는 전류밀도( )는 같고, 직사각형 도선고리의 각 변의 길이는 각각 a와 l이다. 직선도선과 직사각형 도선고 리 사이에 작용하는 알짜힘을 나타낸 것은? [단, μ0는 투자율 (permeability)이고, 두 도선은 이상적인 도선이다.]

질량 M = 1.00 kg인 나무토막이 높이가 h = 1.25 m인 탁자 끝에 놓여있다. 질량 m = 10.0 g인 총알이 발사되어 바닥에 평행한 방향으로 나무토막에 박힌 후 탁자로부터 거리 L = 8.00 m인 지점에 떨어졌다. 나무토막에 입사되기 직전 총알 의 속력(m/s)은? (단, 나무토막과 탁자사이의 마찰은 무시하 고, 충돌 후 나무토막과 총알의 운동은 질점운동으로 가정한 다. 중력가속도의 크기는 10 m/s2 이다.)

길이가 L이고 질량이 M인 균질한 막대가 수직 벽에 박혀있는 못을 회전축으로 하여 진동할 수 있도록 설치되어 있다. 그림 과 같이 막대를 수평으로 하여 가만히 놓았을 때, 회전축의 반대편에 있는 막대 끝의 최초 접선가속도( )의 크기는? (단, 막대와 못, 공기 및 벽면 사이의 마찰력은 무시하고, 회 전축은 막대의 끝에 위치해 있다. 중력가속도의 크기는 g이 다.)

그림과 같이 온도 Th =127℃인 고온 열원과 온도 Tc =27℃ 인 저온 열원 사이에서 작동하여 외부에 일(W)을 하는 Carnot 열기관이 있다. 이 열기관의 사용 가능한 출력 일률 은 2.0 kW이다. 이 열기관이 매 순환 과정마다 15 kJ의 열을 배출할 때, 한 번의 순환 과정에서 소요되는 시간(s)은? (단, 0℃의 절대 온도는 273 K이다.)

그림은 실리콘(Si) 결정의 표면 위에 일산화실리콘(SiO) 박막 을 코팅하여 제작한 태양전지에 입사각이 θ로 태양광이 입사 되고 반사되는 것을 보인 것이다. Si와 SiO의 굴절률은 각각 nSi = 3.50, nSiO = 1.45이다. 입사되는 빛의 중심 파장이 580 nm일 때, 입사각이 θ = 0° 로 입사되는 빛의 반사가 최소로 되는 SiO박막의 최소 두께 d (nm)는?

폭이 L인 1차원 무한 퍼텐셜우물에 갇힌 전자의 파동함수에 서 확률의 규격화(normalization)로부터 구한 진폭을 A라 할 때, 폭을 절반으로 줄인 우물의 파동함수 진폭은?

일함수가 2.14 eV인 세슘(Cs) 금속 표면에 파장이 310 nm 인 자외선을 조사하였을 때, 방출되는 광전자의 최대 운동 에너지(eV)는? (단, 플랑크상수 h와 빛의 속력 c의 곱은 1,240 eVㆍnm로 한다.)

다음 중 고분자가 합성될 때 물이 빠져나오면서 형성되는 것은?

다음 화합물 중 카이랄 중심(chiral center)이 있으면서 끓는 점이 가장 높은 것은?

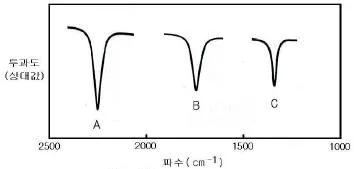

그림은 3가지 화합물 디에틸에터(CH3CH2OCH2CH3), 아세톤 (CH3COCH3), 일산화탄소(CO)에 대하여 탄소(C)와 산소(O) 결합의 신축(stretching) 진동의 저분해능 적외선 분광스펙 트럼(low resolution IR spectrum)을 각각 도식적으로 나타 낸 것이다. 스펙트럼 A, B, C에 해당하는 화합물을 순서대로 옳게 나열 한 것은? (단, 파수(cm-1)는 파장의 역수이다.)

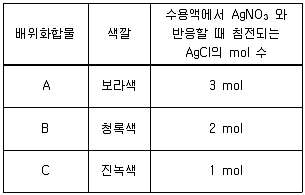

배위화합물 A, B, C는 각각 [Cr(H2O)6 ]Cl3, [ Cr(H2O)5Cl ]Cl2, [ Cr(H2O)4Cl2 ]Cl 중 하나이고, 표는 각 배위화합물 1mol의 실험 결과를 나타낸 것이다. 이에 대한 설명으로 옳지 않은 것은? (단, Cr의 원자 번호는 24이다.)

그림은 온도 T에서 aA(g) ⇄ bB(g) 반응을 강철 용기에서 진행시켜 평형 상태에 도달한 후, t1 에서 온도를 2배(2T)로 증가시켜 새로운 평형에 도달할 때의 시간에 따른 A와 B의 농도를 나타낸 것이다. 이에 대한 설명으로 옳은 것은? (단, a와 b는 반응 계수이 다.)

일정한 외부압력에서 그림과 같은 단열 장치에 이상기체가 들어 있다. 고정 장치를 풀었더니 이상기체가 팽창하여 피스톤이 오른 쪽으로 이동하였다. 이 과정에서 이상기체의 w, △T, △S, △U, △G로 옳은 것은? (단, 피스톤의 질량과 마찰은 무시 한다. w는 이상기체가 한 일, T는 절대 온도, S는 엔트로피, U는 내부 에너지, G는 깁스 자유 에너지이다.)

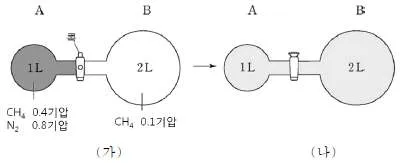

그림 (가)는 메테인(CH4)과 질소(N2)가 각각 0.4기압과 0.8 기압인 1 L의 강철 용기 A와 CH4의 압력이 0.1기압인 2 L 의 강철 용기 B가 콕으로 연결된 것을, (나)는 (가)의 콕을 열어 평형에 도달한 상태를 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은? (단, 기체는 이상 기체이며, 연결관과 콕의 부피는 무 시하고 온도 변화는 없다.) 변리사 1차(3교시)

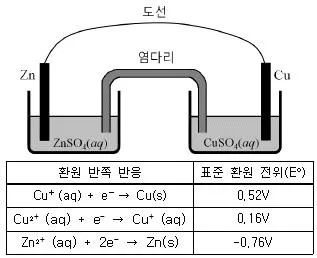

그림은 갈바니 전지를 나타낸 것이고, 표는 25 ℃에서 전극 금속과 관련된 반쪽반응의 표준 환원 전위(Eo)이다. 전지가 작동할 때, 이에 대한 설명으로 옳지 않은 것은? (단, Cu와 Zn의 원자량은 각각 63과 65이다.)

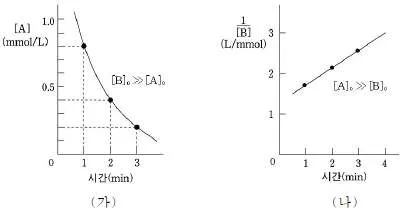

일정한 온도에서 A(g) + B(g) → 2C(g) 반응의 실험을 수행 하였다. 그림(가)는 [B]0 ≫ [A]0 일 때 시간에 따른 [A]를, (나)는 [A]0 ≫ [B]0 일 때 시간에 따른 1/[B]를 나타낸 것 이다. [A]0와 [B]0는 각각 A와 B의 초기 농도이다. 이에 대한 설명으로 옳은 것은?

인슐린과 관련된 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

어느 환자의 심전도에서 심방의 수축은 규칙적이지만, 심방 수축 후의 심실수축은 불규칙한 것이 관찰되었다. 이 환자 는 심장주기(cardiac cycle) 동안 심장의 전기신호 전도 과 정에 이상이 생긴 것으로 확인되었다. 다음 중 이 환자에서 기능에 이상이 생긴 것으로 판단되는 부위로 가장 적절한 것은?

다음은 어떤 유전질환을 가진 집안의 가계도이다. 변리사 1차(3교시) 이 유전질환에 대한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

다음 중 세포막에 대한 설명으로 옳지 않은 것은?

다음 중 엽록체와 미토콘드리아에서 공통적으로 일어나는 것은?

2n=6인 세포가 분열할 때 아래와 같은 염색체 배열이 나타 나는 시기는?

진핵세포 RNA에 대한 설명으로 옳은 것은?

진핵세포의 유전자 발현에 대한 설명으로 옳은 것만을 보기 에서 있는 대로 고른 것은?

종(species)의 상호작용에 대한 설명으로 옳은 것만을 보기 에서 있는 대로 고른 것은?

(가)∼(다)는 지금까지 발견된 화석을 근거로 하여 명명된 사람류(hominins)종의 일부이다. (가), (나), (다)를 과거로부터 현존하는 호모 사피엔스 (Homo sapiens) 이전까지 시간에 따라 옳게 나열한 것은?

방사성원소 A와 B의 반감기는 각각 2억년과 3억년이다. 어 떤 지층 속에 A의 양이 처음보다 1/8 의 양으로 감소하였 변리사 1차(3교시) 고, B의 양은 처음보다 1/4의 양으로 감소하였다. A와 B의 절대 연령은 각각 얼마인가?

일부 암석은 지하수 등 물의 용해작용에 의해 특이한 모양 으로 만들어진다. 이와 같이 물의 용해작용으로 만들어진 것을 보기에서 고른 것은?

해륙풍의 원리에 대한 설명으로 옳은 것만을 보기에서 있는 대로 고른 것은?

다음 중에서 지각변동의 증거로 볼 수 없는 것은?

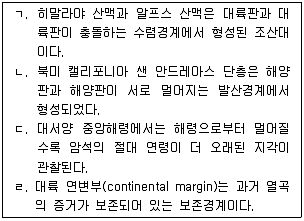

판구조론에 의하면 지각은 여러 개의 판들로 구성되어 있으 며, 이 판들의 상호작용에 의해 다양한 지질구조가 형성된 다. 다음 중 이와 관련된 설명으로 옳은 것을 보기에서 고 른 것은?

그림은 지구 대기 대순환을 나타낸 모식도이다. 이에 대한 설명으로 옳지 않은 것은?

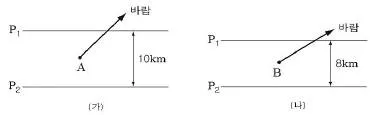

다음 그림 (가)와 (나)는 등압선 P1과 등압선 P2사이의 간격 이 서로 다른 북반구 어느 지역의 지상풍을 나타낸 것이다. 이에 대한 설명으로 옳은 것은? (단, 화살표는 바람의 방향 만을 나타내며 바람의 세기와는 무관하다.)

그림은 달의 공전을 나타내는 모식도이다. 어느 날 서울에서 새벽 4시경에 반달이 떠 있는 모습을 보 았다. 이 달이 떠 있는 하늘의 방향과 그림에서 달의 위치 로 옳은 것은?

그림 (가)는 현재의 지구 자전축의 경사각과 경사방향을, 변리사 1차(3교시) (나)는 미래의 지구 자전축의 경사각과 경사방향을 나타낸 것이다. 아래 그림에 관한 설명으로 옳지 않은 것은? (단, 공전 궤도 이심률의 변화는 없다.)

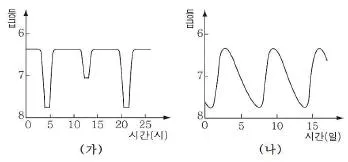

(가)와 (나)는 특성이 서로 다른 변광성의 밝기 변화를 나타 낸 것이다. 자료에 대한 설명으로 옳은 것만을 보기에서 있는 대로 고 른 것은?
