전기산업기사 2020년 2회 기출문제

RC=LG(무왜형 선로) L=1이라고 가정 시 C=G/R[S/옴] s는 지멘스 단위가 아니고 초(sec) 단위 입니다. 1) v=L(di/dt)식에서 L=vdt/di=V/I * t=R*t=[Ω*sec]=[H] 2) Q=CV식에서 C=Q/V, I=dQ/dt 이므로 Q=I*t, 따라서, C=t*I/V=t/R=[sec/Ω]=[F]임 저도 몰라서 찾아봤네요.^^ 그냥 회로이론에서 공부한 과도현상 시정수로 푸시면 됩니다. 인덕턴스[H] = 시정수[sec] × 저항[R] 캐패시터[C] = 시정수 [sec] / 저항 [R] e=L*di/dt L=e*dt/di=v/i*s

무한평면사이(도체간) 전계의세기 E=면전하밀도/유전율 전위차 V= (면전하밀도/유전율)*판간거리(d)=면전하밀도*판간거 리/유전율

0.05/800=6.25×10^-5 투자율 뮤=B/H B= 뮤H 뮤= B/H ?= 0.05/800 = 6.25×10^-5 B[Wb/m^2] = μ * H ▶ μ[H/m] = B / H ▶ 0.05 / 800 = 6.25 * 10^-5[H/m]

자기인덕턴스는 항상 정(+)의 값 상호인덕턴스는 (+) or (-)

Rm= l / μS = N I / 파이 F = N I 자기저항 Rm = l/μS = NI/Φ "자기저항= (자기회로의 총 기자력))/자기회로의 단면을 통과하 는 자속)"이다. 자저 = 자총기 / 자단통속 (자기회로의 총 기자력)/(자기회로의 단면을 통과하는 자속)

P=D(1- 1/εs) 3.0×10-7×(1- 1/2.8)=1.93×10-7 (추가 설명) 분극 세기 = 전속밀도의 차 P = D - D' P = Eε0εr - Eε0 P = (Eε0εr) - (Eε0εr)/εr P = D - D/εr P = D(1 - 1/εr) P = 3.0x10^-7 x (1.8/2.8) P = 1.93x10^-7 분극의세기)P[C/m^2] = D * [ 1 - ( 1 / εs ) ] ▶ 3 * 10^-7 * [ 1 - ( 1 / 2.8 ) ] = 1.928571 * 10^-7

5×10^2×8×10^-8=4×10^-5 F=QE

1/(1*10^-3)^2=1,000,000=10^6 1mm=10^-3 파이/파이*(1*10^-3)^2=1,000,000=10^6 1/ (1*10^-3)^2=1,000,000=10^6 I/S = I/πr^2 = π / π * ( 1 * 10^-3 )^2 = 10^6[A/m^2]

D = εE 구외부 E = Q / 4ㅠεr^2 D = ε x Q / 4ㅠεr^2 = Q / 4ㅠr^2 다른 방법으로, 반지름 r인 구의 표면적은 4ㅠr^2 해당 표면적으로 발산하는 전하량 Q [C] 그러므로, D = Q / 4ㅠr^2 으로 해석 가능함.

(2Wb/m2x (30 x 10^-2) x 30m/s) sin 30˚ = 9[V] 앙페르의 오른손 법칙 e=vblsin@ # 발전기의 원리인 플레밍의 오른손 법칙 전동기(모터)- 플레밍의 왼손 법칙 발전기 유기기전력 e=blvsin세타(세타:B와 V간 사잇각) 문제에서 각도:도선(길이)와 B(자계)가 이루는각이 직각(90도),B 와 V(속도)간 이루는 각 30도 즉 각도에 90도가 아니라 30도를 대입해야 한다 발전기 유기기전력 e = blvsin세타 = 2*0,3*30*sin30 = 9 기전력)e[V] = B * ℓ * v * sinθ ▶ 2 * 0.3 * 30 * sin30˚ = 9[V]

자속밀도 B=μ0H 무한직선도체전류 H=I/2πr B=μ0I/2πr B=μ0H I μ0I H= ㅡㅡ ,B= ㅡㅡ 2πr 2πr [점전하의 최대전속밀도]=-Q/2파이d^2 [선전하의 최대전속밀도]=-람다/파이h 정답 1번 맞읍니다. 무한 도체평면은 전기장이 양쪽으로 퍼져 전하밀도로 환산시 면 적이 S가 2S로 계산해야 합니다. 전하밀도는 전속밀도와 같고 밀도는 전하량 Q를 면적으로 나눈 것인데 면적이 2S이니 전지장의세기 E = Q/4파이*입실론*거리R제곱 전속밀도 D=입실온*E 따라서 이방정식을 풀면 D=Q/2파이*d제 곱이 됨니다.

F=(2×I1×I2×10의-7승)/r 평행전류간 전류의 작용 힘 평행한 두 도선 사이의 힘 F

곡률이 작다=곡률반경이 크다=끝이 뭉퉁하다=전하밀도가 뽀족 한것에 비하여 적다 곡률이 크다=곡률반경이 작다=끝이 뽀족하다=전하밀도가 크다 곡률과 반경은 반대로 외우고 반경이 작아야 뾰족하다고 생각하면 쉽습니다. 뾰족해야 전하 밀도가 많이 모입니다, 따라서 1.번은 곡률이 작다는 것은 곡률반경이 크다라는 것이 것이고 크기에 뭉툭하고 전하밀도가 많이 모이지 않습니다. <= 답 2.번은 곡률반지름이 크니 곡률이 작은것이고 곡률반지름 이 크니 뭉툭하니 전하밀도가 작아야 한다가 맞습니다. 3.번은 개소리 4,번은 곡률반지름이 작으니 뾰족해서 전하밀도가 많이 모이는데 작다라고 했으니 오답 곡률과 전하밀도는 비례, 곡률과 곡률 반지름은 반비례 # 이러한 개념정리하는 말문제가 의외로 계산 문제보다 어려운 데, 전하는 뾰족한곳에 모이려는 성질이 있으므로, 용어 해석을 잘해야 함(허리케인님이 설명 Good Job)

Q=IT=3600 # 3600 = 60(sec) * 60(min), 1시간을 의미 1Ah = 1[C] * 3600(초)

강자성체 철, 망간, 코발트, 니켈 강자성체: 철, 니켈, 코발트 반자성체: 은, 비스무트, 구리, 탄소(은비구탄)

[맥스웰의 전자방정식]

커패시터 파괴

패러데이관 밀도=전속밀도 패러데이관 양측에 정(+), 부(-) 전하 존재 진전하가 없는 곳에서는 연속 전속 밀도 개념 어렵죠... 에너지 보존 법칙으로 개념을 잡으시면 헷갈리지 않읍니다. 영어로 FULX입니다. 전하에서 발생된 전기력선의 총합은 전하량과 항상 같다. 밀도=량/면적 면적에 따라 밀도는 바뀝니다. 장의 개념인데.......태양에서 멀어지면 햇볕에너지의 양이 줄지 만 원 태양의 에너지는 변하지않쵸!

1차측은 공급을 받는 위치 전원측

P=9.8 Q H 9.8×10×100=9800 초당 10톤의 물이 100m를 낙하하는 위치에너지의 변화량 W=mgh Watt * sec = W (주울) 그러므로, 9.8 * 10*10^3 (kg) * 100 m ....Watt가 되며, 이를 kW로 환산하면 9.8 * m (톤 단위, m^3의 물) * 낙차 가 됨. P[kW] = 9.8 * Q * H * η ▶ 9.8 * 100 * 10 * 1 = 9800[kW] Q = 유량[m^3/s] , H = 유효낙차[m], η = 효율[%]

상용주파전압에 대한 피뢰기의 충격방전 개시 전압 - 피뢰기 정 격전압 피뢰기 제한전압 :피뢰기 동작중 피뢰기 단자전압(선로단자와 접지단자 사이 전 압) 방전으로 저하되어(=피뢰기 동작중) 문제에서 충격파 전류가 흐르고 있을때(= 피뢰기 동작중) 이라고 해석하 면 됩니다 해설이 이상해서 적어봤습니다

정태 안정도: 부하 서서히 증가할 때의 안정도 과도 안정도: 부하 급변 시 안정도 동태 안정도: 정태/과도 시 자동전압조정기 등을 이용할 때의 안 정도

I=600/√3×3×0.85=203 203/5=40.6 I=600/루트3*3*0ᆞ85=/135.85 203*1.5=203.8 203/5=40.7 전류I구하는 식은 맞지만 203*1.5가 아니라 -> 135.8*1.5를 해 줘야 됩니다, 바꾸면 I=600/루트3*3*0.85 = 135.8 135.8*1.5=203.7 203/5=40.74 이므로 가장 가까운 4번이 답이됩니다. 변류비=CT비 CT비 =최대부하전류*(1.5~1.25)/5(2차정격전류) 최대부하전류는 부하를 다 쓰다고 가정해서 구한 전류 P=루트 3*V*I*역률 > 최대부하전류=600/루트3*3*0.85 ==135.84[A] ct비=135.84*(1.5~1.25)/5 (문제에서 여유도 1,5라 했지만 1.25 까지 해도 됩니다) 134.84*1.5=203.76 134.84*1.25=169.8 그러므로 ct비:203이 하 169이상 으로 선정해야한다 ct비의 종류 :10,15,20,25,30,40,50,60,75,100,150,200,300,400,500,600,750 ,1000/5 (1000 넘어서도 있지만 1000넘으면 문제에서 알려준 다) 따라서 CT비 : 200/5 를 선정하다 약분하면 40 P = V I CosΘ I = P / (V CosΘ) CT비 = I * 여유도 / 5 I1[A] = ( P / √3 * V * cosθ ) * 여유율 ▶ ( 600 / √3 * 3 * 0.85 ) * 1.5 = 203.77[A] 변류비 = 200 / 5 ▶ 40[A] 해당 문제 해설을 이해하는 도중 계산식에서 전체 계산식이 600/루트3*3*0.85로 계산식이 되어 있어 해당 계산식으로 계산 하면 값이 883.3459가 나옵니다..그래서 일반적으로 처음 하시는 분 들이 보기에는 잘못 볼 수도 있어 이렇게 수정해 적어봅니다. 계산식 (600/0.85)/(루트3*3)*1.5/5로 하여금 해야 사람들이 볼 때 잘못 이해하지 않을 것 같습니다..

Still식 5.5x(루트0.6xl+p/100) =5.5×(루트 0.6×50+30000/100) =99.91 보기좋게 5.5 X 루트(0.6 X 거리 + (P/100)) still식)송전전압[kV] = 5.5√[ 0.6ℓ + ( P / 100 ) ] ▶ 5.5√[ 0.6 * 50 + ( 30000 / 100 ) ] = 99.91246[kV]

[유도장해의 종류]

[3권선 변압기]

부하율 = (평균전력/최대전력)*100[%]

1차는 3150, 2차는 210 승압한 3360이다. 여기서 1차 전원으로 2900V를 공급, 2차에는 3093.3V가 가해진 다. 2차 부하는 80kW, 역률 0.8이므로 정격용량은 80/0.8 = 100kVA가 된다. 정격전류를 구하면 100000/3093.3 = 32.3A 승압기 용량 = 210*32.3 = 6783VA. 즉 6.8KVA 3093.3V가 나오는 이유는 변압비 X 1차 전원 = (3360/3150) X 2900 = 1.067 X 2900 = 3093.33...[V]가 나옴 승압된 전압 E2=E1(1+e2/e1)= 2,900X(1+210/3,150)=3.093.35(V) 승압기 용량 W2 = e2 X I2X10^- 3 = e2 X (P/E2*cosθ)*10^-3 =210 X (80*10^3/(3093.33*0.8))*10^-3 = 약 6.8[kVA] E2[V] = E1 * [ 1 + ( 1 / n ) ] ▶ 2900 * [ 1 + ( 210 / 3150 ) ] = 3093.333[V] I2[A] = P / V2 * cosθ ▶ 80 * 10^3 / 3093.333 * 0.8 = 32.32758[A] W2[KVA] = I2 * e2 ▶ 32.32758 * 210 * 10^-3 = 6.788793[KVA]

역섬락 방지 - 탑각 접지저항 값을 작게

Pr=P×tan 480×0.6/0.8=360 Pr'=360-220=140 cos=480/√480^2+140^2 ×100=96 Q = Pa(tan(기존)-tan(개선)) 220 = 480(0.6/0.8 -tan(세타)) tan(세타) = 0.292 세타 = 16.28 cos(세타) = 0.96 cosθ[%] = P / √[ P^2 + ( Pr - Q )^2 ] ▶ 480 / √[ 480^2 + ( 360 - 220 )^2 ] = 0.96 * 100 ▶ 96[%] 무효전력)Pr[Var] = ( Pr / cosθ ) * sinθ ▶ ( 480 / 0.8 ) * 0.6 = 360[Var]

탈수기 : 물을 짜냄 탈기기 : 기체를 짜냄 (산소, 이산화탄소 등의 기체)

PT: 2차 측 개방 → 개방 X 시 과전류가 흘러 계기 소손 CT: 2차 측 단락 → 단락 X 시 과전압이 가해져 절연 파괴

발전기 열효율 = 860 * W / ( B * H ) = 860 * 발전 전력량 / ( 연료량 * 연료 발열량 ) 전압강하율을 나타내는 식에 해당되지 않는 것을 묻는 문제입니 다..Es가 주어지지 않은 경우 단상 또는 3상일 때 1,2번의 식이 나오고 Es가 주어져 있는 경우 3번의 식이 나옵니다..마지막 식 만 해당이 안돼서 답은 4번인데 문제를 제대로 읽지 않고 넘어 가지 않도록 주의하세요~

[페란티 현상] 경/무부하 시 수전단 전압이 송전단 전압보다 커지는 현상 페란티현상 :송전단 전압보다 수전단 전압이 더 커지는 현상 원인: 선로의 정전용량(충전용량)의 앞선전류 진상전류 충전전류 방지대책: 분로리액터(병렬리액터)

접지=이상전압 방지

AD-BC=1 (회로에서도 나오니 꼭 암기할 것)

비돌극형: Xd=Xq 돌극형: Xd>Xq

2000*0.03=60 맥동률: 정류 후 남아있는 교류 성분 맥동률=교류분/직류분

탄소질 브러시(접촉저항 ↑) : 저전류, 저속기 흑연질 브러시(접촉저항 ↓) : 대전류, 고속기

[회전계자형]

델타결선: 선간=상전압 -> 1차에서 2차로 가해지는 전압= 선간 전압 따라서 델타에서 Y로 선간전압이 가해지면 Y상에서는 델타결선 의 선간전압을 받고 이때 상전압은 V이기에 Y결선의 선간전압은 루트3V가 됨. 권수비: a=V1/V2 -> V2=V1/a=루트3V/a 제일 중요한 권수비 권수비=상전압/상전압 ,상전류/상전류 비 입니다 그러므로 델타 결선은 선간전압과 상전압이 같으므로 1차 상전압은 V 이다 2차 상전압은 권수비를 이용하여 구한다 2차 상전압=1차상전압/권수비 따라서 2차 상전압 = V/a 입니다 2차 선간전압은 2차가 Y결 선으므로 선간전압은 상전압보다 루트3배 크다 2차 선간전압 = 루트3 *2차상전압 =루트3*V/a 입니다 ※권수비) a = V1 / V2 ▶ V2 = V1 / a ※△결선 = Vp(상전압) = Vl(선간전압), Y결선 = √3 * Vp(상전 압) = Vl(선간전압) 2차 선간전압)V2[V] = √3 * V1(상전압) / a\

[단상 유도전압 조정기]

Ns 구하는 공식 120f/P에서 P=P1+P2=12+8=20 f=60 대입하면 360[rpm]이 나옵니다..하지만 문제에선 초당 회전속도인 rps를 물었으므로 60을 한번 더 나눠줘야 하기 때문에 Ns는 6이 됩니 다..(N0=Ns) 무부하속도 = 2*60/(12+8)=6입니다

인버터 DC(직류) -> AC(교류) 인디안으로 많이들 외우시죠 컨버터 인버터반대 인버터: 직류->교류 컨버터: 교류->직류 초퍼: 직류->직류 사잉클로 컨버터: 교류->교류

실부하에서 사용되지 않는 것은 실제로 사용하지 않는 것을 고 른다고 생각하면 돼요. 실재로 전동기와 발전기를 혼용해서 사용하진 않겠죠? 너무 손 해잖아요

P=루트3VIcos@*효율 30kW를 루트3, 역률, 효율로 나눠주면 됨. 단상변압기 1대의 출력 : P [kVA] 단상변압기 2대를 이용하여 V 결선으로 3상의 전원을 만드는 경 우, 그 이용률은 'root 3' / 2 (0.866) 30kW의 3상 전동기의 역률 0.84, 효율 0.86 이므로, 30 kW의 출력을 내기 위한 필요 피상전력 (단상변압기 V 결선에서 공급 하여야 할 피상전력)은 '유효전력 kW' / (역률 0.84 * 효율 0.86) 이 됨. 즉, 더 많은 피상전력을 공급하여야 유효전력이 구 해짐. (유효전력 = 피상전력 * 역률 * 효율 → 피상전력 = 유효전력 / (역률 * 효율)) 좌변 : 단상변압기 피상공급전력 (2대 이므로 2 * P (한대의 피 상공급전력)) 우변 : 3상전동기가 필요로 하는 피상전력 2P * 'root 3' / 2 = 30 kW / (0.84 * 0.86) P * 'root 3' = 30 kW / (0.84 * 0.86) 그러므로, P = 30 kw / (0.84 * 0.86 * 'root 3') [kVA] 변압기의 용량 P = 출력 [kw] / 역률 * 효율 = 30 / 0.84 * 0.86 = 41.53 [kVA] 2대의 단상 변압기를 사용 : V결선 이므로 Pv = 루트3 k 에서 변압기 1대 용량 K = 41.53 / 루트3 = 24kVA

단절권 계수 kp=sin(β/2)π, β=코일간격/극간격, 코일간격은 1슬 롯으로 들어가 8슬롯으로 나올 때 그 사이의 간격을 의미하므로 7이고, 극간격은 한 극당 슬롯이 몇 개 들어있나 하는겁니 다..54/6=9니까 베타는 7/9 나오고 단절권 계수 식에 대입할 때 계산기 모드를 따로 설정해놓지 않은 경우 파이를 약 3.14로 인 식할 수 있으므로 180을 대신 넣어주면 0.93969...로 약 0.9397 나옵니다. Kp=sin((B*pi)/2) 계산기 라디안모드 sin(1/2*7/9*180) = 9397 Kp = sin[(B*pi)/2] ▶ sin[(7/9 *180) / 2] = 0.93969

변압기의 기계적 고장 보호: 브흐홀쯔 계전기 # 변압기 내부 고장 - 비율차동 계전기

최대효율 조건: Pc=Pi

직권은 Ia=If=I이고 자속에 비례하기 때문에 부하 변동 시 속도 가 매우 심하게 변한다. 따라서, 직류 직권 전동기는 벨트 운전을 하면 안 된다.

E=4.44fΦN[V] 식을 보면 알겠지만 권수비 a는 상관없고 마침 자속 Φ[Wb] 빼고 값이 다 나와있네요. Φ =E/4.44fN=6900/(4.44×60×3000)=8.63×10^(-3)

규소강판은 '히스테리시스 손실'을 줄여줄 수 있다.. 한편, 해당 규소강판을 얇은 철심으로 성층하여 만드는 것은 '와 류손'을 줄이기 위한 것이다.. 여기서 질문은 '성층하여 만드는 이유는?' 이기 때문에, '와류손' 을 줄이기 위한 조치에 방점이 있다.. 질문이 '규소강판'을 이용하는 이유는? 이라면 당연히 '히스테리 시스 손실을 줄이기 위하여'가 답이된다..

[기동토크가 큰 순서] 반발 기동형 - 반발 유도형 - 콘덴서 기동형 - 분상 기동형 - 셰이딩 코일형 - 모노 사이클릭형

2층권, 고상권, 폐로권, 환상권 은 직류기의 전기자 권선법 2층권, 중권, 파권, 단절권, 분포권 은 동기기의 전기자 권선법 61. 에서 모 든 초기 값을 0으로 하고 라플라스 변환했을 때 I(s)는? (단, I(s), Ei(s)는 i(t), ei(t)를 라플라스 변환한 것이다.) E(s)=(R+SL+1/sc)I(s) <미분정리 적분 정리를 이용> Eis=Ris+SLis+1/Sc is (is로 묻는다) Eis=is(R+SL+1/SC) > is= Eis/(R+SL+1/Sc) 인데 보기 식을 보 니 없으니 분모를 통분 해야한다 분모통분 is=SC*Eis/s^2*LC+RCs+1 `tip: 라플라스변환을 정확히 이해 하고 싶은 분은 1.자연상수 e 를 먼져이해하세요 자연상수 e는 수렴의 원칙을 따릅니다.2.맥클리린급수와 멱미분급수를 이해하세요3.부분적분을 이해하세요 4.보소함수를 이해해야합니다 그러면 왜 i(t)가 I(S)로 t/dt 가 S로 인테그랄 i(t)가 1/S로 바뀌는지 이해됩니다. 암기해서 대응하기엔 힘든 과정 입니다.

왜형률 = √전 고조파의 실효치 / 기본파의 실효치 왜형률 = root ( 각 실효값 ^2 / 기본파 ^2) 그러므로, root {(0.3 ^2 + 0.2 ^2)/ 1 ^2} = 0.3605

Ia=I0+I1+I2 a상의 전압)V[V] = 1/3 * ( V0 + V1 + V2 ) ▶ 1/3 * ( -8 + j3 + 6 - j8 + 8 + j12 ) = 6 + j7 Va=V0+V1+V2 , 각상의 대칭 좌표법에 의해서

(120+j90)*(3+j4)=720+j210VA cosθ=P/Pa 720/√√ 720^2+210^2 =0.96 cos = p/pa = R/√R^2+X^2 720+j210 [ 720 자리가 R , 210 자리는 X(리액턴스) ] <역률> cos세타(세타: 전압과 전류의 위상차) 임피던스 정의식 V/i 복소수형태 이므로 극좌표로 나타내는경우 크기<위상 (여기에서 위상이 전압과 전류의 위상차를 말한다) 문제에 전압과 전류가 실수부 와 허수부 직각좌표를 나왔으므로 계산기를 이용하여 극좌표로 바꿔서 나온 위상 (16.26)을 COS(16.26)대입하면 답이 나옵니다 복소전력에서 전압과 전류의 허수부분의 어느한쪽을 켤레복소수 (공액복소수)로 고친 다음 곱해야 합니다. 공액복소수를 취하지 않으면 쎄타는 전압과 전류의 위상차가 아니라 위상의 합과 같 아집니다. [관리자 입니다. 문제지 사진원본 확인해 봤는데 3+j4가 맞습니다. 다른 문제집 확인 가능한분 계시면 확인 부탁 드립니다. 신고시 출판사명까지 기제 부탁 드립니다.] Pa = lVl*I=(120-j90)*(3+j4)=720+j210 루트720^2+210^2 = 750 역률 = P/Pa = 720/750 = 0.96 3-j4로 해설에 나와있는 이유는 전류에 공액을 취해주었기 때문 입니다. 공액을 취하지 않으면 전압과 전류의 위상이 더해지는 오류가 발생하기 때문에 전압 또는 전류에 공액을 취해줍니다. 주로 전류에 공액을 취합니다.

Xc= V^2/√Pa^2-P^2 100^2/√(100*30)^2-1800^2=4.2 V=100[V],I=30[A],P=1.8[kW] Pa=VI=100×30=3000=3[kVA]=√(1.82+Pr2) Pr=2.4[kVar]=V2/XL=100^2/XL=10000/XL=2400[Var] XL210000/2400=4.17≒4.2[Ω] ∴Xc=4.2[Ω] 루트 1.8제곱+ 2.4제곱 = 3 전압제곱 나누기 2.4kVar 해주면 답 나옵니다 병렬콘덴서: 부하의 역률을 개선한다 콘덴서 용량 Qc= P(tan세타1-tan세타2) (탄젠트는 코사인 분에 사인)을 이용한다 콘덴서른 투입하기전 역률 = 1800/3000 > 0.6 콘덴서를 투입후 역률= 1(100%) 식에 대입 콘덴서 용량 = 1800(0.8/0.6- 루트1-1^2/1) (삼각함수 공식 사 인제곱세타 +코사인제곱세타=1, 사인세타=루트1-코사인제콥세 타) =2400[var] 옴의법칙 Xc=Vc/ic (Vc= 100 병렬연결) ic=Pc/Vc >2400/100 =24 Xc=100/24 =4.16 대략 4.2[옴] P = 1800 Pa = VI = 100*30 = 3000 Pr = 루트(Pa^2-P^2) = 루트(3000^2-1800^2) = 2400 단상교류의 무효전력은 Pr = VIcos⊖ = I^2*X = V^2/X X = V^2/Pr = 100^2/2400 =4.1666... ≒ 4.2 Pa[VA] = V * I ▶ 3000[VA] Pr[Var] = √( Pa^2 - P^2 ) ▶ √( 3000^2 - 1800^2 ) = 2400[Var] Pr[Var] = V^2 / X ▶ X[Ω] = V^2 / Pr ▶ 100^2 / 2400 = 4.16667[Ω]

Pr=Pa*sin@ cos@=0.8 -> sin@=루트(1-0.8^2) cos + sin = 1 sin = 루트 1-cos^2 cos0.8 = sin0.6 cos0.6 = sin0.8 cos1 = sin0 cos0 = sin1 등등 몇가지 더 있지만 막상 생각나는 기본적인 것들만 적어봐 요 외워두시면 문제풀이시 시간단축이 길게보면 많이 줄어들어 총 공부시간에 큰 영향일겁니다! 무효전력? Q = p sin@ = p루트(1-cos^2@) = 22*루트(1-0.8^2) = 13.2 Pr[kVar] = Pa * sinθ ▶ 22 * √( 1 - 0.8^2 ) ▶ 22 * 0.6 = 13.2[kVar] 병렬 단일 소자 회로 입니다....... A B I 1 0 I C D I Y 1 I 그림을 똑바로 보세요! 어드미턴스 뿐이죠.......직렬 회로가 아니죠....! 4단자망은 1. 직렬 회로의 전압강하의 원리와 병렬 회로의 전류 감소의 원리가 다입니다.

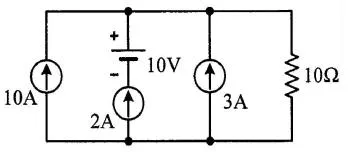

중첩의 원리 사용

직렬 연결시 5*10=50 병렬 연결시 10/5=2 저항값R이 동일항경우 저항갯수n만 다른경우의 조건시 직렬 R×n 병렬 R/n

V결선 이용률: 86.6, 출력: 57.7

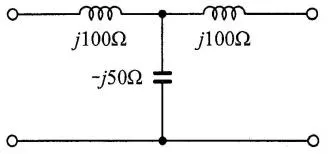

Z01= 루트(AB/CD) . 대칭 이므로 Z01=루트(B/C) Z1 = j100 , Z2= j100 , Z3= -j50 B= (Z1Z2 + Z2Z3+ Z1Z3) / Z3 = (5000+5000-10000) / -j50 이므로 B= 0 이다..따라서 Z01 = 0

2*3√2/파이 실효x1.414(루트2)=최대 최대x0.637 = 평균 평균x1.11= 실효 이것만알아도 다푼다 잘 쓰지도 않는 평균값을..... 숫자나 공식을 외우지 마시고, 개념적으로 평균값은 교류는 +/- 가 1주기 2파이 동안 반복 반주기 파이로 평균을 내서 2배하면 되죠...... 그래서 2/파이 입니다

시정수와 과도시간은 비례한다. 밀만의 정리

A=10*10/10+10+30=2 B=10*30/10+10+30=6 C=10*30/10+10+30=6 델타결선을 Y 결선으로 변환하면, 그 저항이 각각 2옴, 6옴, 6 옴이 된다.. 그러므로, 2옴과 직렬 연결된 가변저항 R은 4옴이 되어야 Y 결 선이 평형을 유지하게 된다.. 위의 계산식은 '델타결선 저항'을 'Y결선 등가저항으로 변환한 것'이다.. 그냥 델타 결선상태로 계산하세요.... c와b단자 사이가 병렬 관계로 합성 저항이 12옴 이죠! c와a단자 사이가 병렬 관계로 8옴 + x 죠 .... 그래서 4옴이 쉽게 나옵니다. 2선을 직렬로 연결하고 나머지 선과 병렬 연결한다고 생각하시 면 이해하기 편합니다. (10+10) * 30/ 50 = 12옴 (10+30) * 10/ 50 = 8옴이 나오고 12옴과 같으려면 4옴을 직 렬 연결 해주면 되니 답은 2번 △ → Y 결선으로 변경 Za = Za * Zb / Za + Zb + Zc ▶ 10 * 10 / 10 + 10 + 30 = 2[Ω] Zb = Zb * Zc / Za + Zb + Zc ▶ 10 * 30 / 10 + 10 + 30 = 6[Ω] Zc = Za * Zc / Za + Zb + Zc ▶ 10 * 30 / 10 + 10 + 30 = 6[Ω] 선전류가 모두 같게 되기 위한 R[Ω] = 4[Ω]

고압 및 특고압은 제 1종 (2021년 KEC 규정 변경으로 인하여 접지관련 문제는 출제되지 않습니다.)

60kv 이하 = 2m , 60kv 초과 = 12cm가산 (15.4-6)*0.12+2=3.2 (1) 60kV 이하 : 2m (2) 60kV 초과 : 12cm 가산 단수 n=154-60/10=9.4 -> 10단, 따라서 이격거리=2+10x0.12=3.2m

급전선이란 변전소로부터 다른 전기 철도용 변전소 또는 전차선 에 이르는 전선을 말한다.

[제 1종 특고압 보안공사](35kV 이상, 제 2차접근 상태) - 목주와 A종 지지물 시설 불가. 1종 특고압 보안공사는 목주랑 A종 불가 철탑은 지선을 사용할 수 없고 지지물로 사용할 수 없는 건 목주 입니다ㅎㅎ

저압 가공인입선 도로(5m), 철도(6.5m) 고압 가공인입선 도로(6m), 철도(6.5m) [가공인입선의 시설]

절연내력시험은 최저 시험시간 10분을 견뎌야함. 7k이하 전로인경우 1.5배 7k초과 비접지식인 경우 1.25배 60k초과 중서점 접지식인 경우 1.1배

고압과 저압의 이격거리 50cm(케이블 사용시 30cm) [병가]

금속관은 거의 모든 폭연 분진등 폭발위험장소에 설비가능한 배 관임. 위험물있는데는 기본적으로 금속관이 만능 폭연성 분진 위험 장소: 금속관/케이블 배선(캡타이어 케이블 제 외) 가연성 분진 위험 장소: 금속관/케이블/합성수지관

22900×0.92 = 21068 다중접지 = 0.92배 접지 = 1.1배 비접지 = 1.25배 7kv 이하 1.5배

1.전선 가. 8.01 kN 이상 또는 단면적 25(단선일 경우 지름 5mm) 이상 의 경동선 나. 단면적 16(단선일 경우 지름 4mm) 이상의 절연전선

130kV 이하 : 충격섬락전압 50프로 값이 근처 애자의 110% 130kV 초과: 105%

3배 이하의 전압이 가해진 경우 방전 장치를 가까운 1극에 설치 (단, 피뢰기를 설치 했거나, 혼촉방지판을 설치해 접지저항이 10 옴 이하인 경우 제외) 변압기 2차측이 고압인경우 (고압은 7000 이하) 입니다 사용전압이 3배이하 전압이 가해진경우 방전하는 장치 시설

[안전율] 경동선, 내열동합금선: 2.2 그 외: 2.5

풍차-100kVA 수차-500kVA 가 맞습니다. 2021년 1월 1일부터 시행한 "산업통상자원부 공고 제2020-738 호 한국전기설비규정(KEC)" 351.3 1번 나, 다항 내용 직접 확인했습니다. [오류신고 반론] 47조 (발전기 등의 보호장치) ① 발전기에는 다음 각 호의 경우에 자동적으로 이를 전로로부 터 차단하는 장치를 시설하여야 한다.

[감전 우려가 있는 콘센트] - 정격감도전류 15mA 이하, 동작시간 0.03초 이내인 전류동작 형 누전차단기 [물기가 있는 장소에 시설하는 기계 기구] - 정격감도전류 30mA 이하, 동작시간 0.03초 이내인 전류동작 형 누전차단기

[수중조명등 시설]

진열장 사용전압 400 v이하 단면적 0.75mm^2이상인 코드 또는 케이블 붙임점간의 거리 1m KEC 개정으로 삭제

최소 인장하중 4.31

자동 전로 차단장치 시설 가) 분로리액터, 전력용 커패시터

대지전압=300 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
