전기산업기사 2019년 3회 기출문제

2019-08-04 시행 · 83문항

이 회차 문제 풀기 →
2번
E = i + 2j + 3k (V/cm)로 표시되는 전계가 있다. 0.02 μC 의 전하를 원점으로부터 r = 3i (m)로 움직이는는데 필요로 하는 일(J)은?
  1. ① 3 × 10-6
  2. ② 6 × 10-6
  3. ③ 3 × 10-8
  4. ④ 6 × 10-8
정답 확인

정답 ②

3번
플레밍의 왼손법칙에서 왼손의 엄지, 검지, 중지의 방향에 해 당되지 않는 것은?
  1. ① 전압
  2. ② 전류
  3. ③ 자속밀도
  4. ④ 힘
정답 확인

정답 ①

5번
여러 가지 도체의 전하 분포에 있어서 각 도체의 전하를 n배 할 경우, 중첩의 원리가 성립하기 위해서 그 전위는 어떻게 되는가? 이 된다.
전기산업기사 2019년 3회 5번 문제 그림
  1. ① n배가 된다.
  2. ② n2배가 된다.
  3. ③ 2n배가 된다.
정답 확인

정답 ②

6번
반지름 1m의 원형 코일에 1A의 전류가 흐를 때 중심점의 자 계의 세기(AT/m)는?
  1. ① 1/4
  2. ② 1/2
  3. ③ 1
  4. ④ 2
정답 확인

정답 ②

7번
전류가 흐르는 도선을 자계 내에 놓으면 이 도선에 힘이 작 용한다. 평등자계의 진공 중에 놓여 있는 직선전류 도선이 받 는 힘에 대한 설명으로 옳은 것은?
  1. ① 도선의 길이에 비례한다.
  2. ② 전류의 세기에 반비례한다.
  3. ③ 자계의 세기에 반비례한다.
  4. ④ 전류와 자계 사이의 각에 대한 정현(sine)에 반비례한다.
정답 확인

정답 ①

8번
106cal의 열량은 약 몇 kWh의 전력량인가?
  1. ① 0.06
  2. ② 1.16
  3. ③ 2.27
  4. ④ 4.17
정답 확인

정답 ②

9번
인덕턴스의 단위에서 1H는?
  1. ① 1A의 전류에 대한 자속이 1Wb인 경우이다.
  2. ② 1A의 전류에 대한 유전율이 1F/m이다.
  3. ③ 1A의 전류가 1초간에 변화하는 양이다.
  4. ④ 1A의 전류에 대한 자계가 1AT/m인 경우이다.
정답 확인

정답 ①

10번
어떤 물체에 F1 = -3i + 4j – 5k와 F2 = 6i + 3j – 2k의 힘 이 작용하고 있다. 이 물체에 F3을 가하였을 때 세 힘이 평 형이 되기 위한 F3은?
  1. ① F3 = -3i – 7j + 7k
  2. ② F3 = 3i + 7j - 7k
  3. ③ F3 = 3i – j - 7k
  4. ④ F3 = 3i – j + 3k
정답 확인

정답 ①

11번
직류 500V 절연저항계로 절연저항을 측정하니 2MΩ이 되었 다면 누설전류(μA)는?
  1. ① 25
  2. ② 250
  3. ③ 1000
  4. ④ 1250
정답 확인

정답 ②

13번
인덕턴스가 20mH인 코일에 흐르는 전류가 0.2초 동안 6A 가 변화되었다면 코일에 유기되는 기전력은 몇 V인가?
  1. ① 0.6
  2. ② 1
  3. ③ 6
  4. ④ 30
정답 확인

정답 ①

14번
전기기기의 철심(자심)재료로 규소강판을 사용하는 이유는?
  1. ① 동손을 줄이기 위해
  2. ② 와전류손을 줄이기 위해
  3. ③ 히스테리시스손을 줄이기 위해
  4. ④ 제작을 쉽게 하기 위하여
정답 확인

정답 ③

15번
평행한 두 도선간의 전자력은? (단, 두 도선간의 거리는 r(m)라 한다.)
  1. ① r에 반비례
  2. ② r에 비례
  3. ③ r2에 비례
  4. ④ r2에 반비례
정답 확인

정답 ①

16번
M.K.S 단위로 나타낸 진공에 대한 유전율은?
  1. ① 8.855 × 10-12 N/m
  2. ② 8.855 × 10-10 N/m
  3. ③ 8.855 × 10-12 F/m
  4. ④ 8.855 × 10-10 F/m
정답 확인

정답 ③

17번
자유공간의 변위전류가 만드는 것은?
  1. ① 전계
  2. ② 전속
  3. ③ 자계
  4. ④ 분극지력선
정답 확인

정답 ③

18번
접지 구도체와 점전하 사이에 작용하는 힘은?
  1. ① 항상 반발력이다.
  2. ② 항상 흡인력이다.
  3. ③ 조건적 반발력이다.
  4. ④ 조건적 흡인력이다.
정답 확인

정답 ②

20번
동의 용량 C(μF)의 커패시터 n개를 병렬로 연결하였다면 합 성정전용량은 얼마인가?
  1. ① n2C
  2. ② nC
  3. ③ C/n
  4. ④ C
정답 확인

정답 ②

21번
송전선로에 낙뢰를 방지하기 위하여 설치하는 것은?
  1. ① 댐퍼
  2. ② 초호환
  3. ③ 가공지선
  4. ④ 애자
정답 확인

정답 ③

22번
3상 3선식 송전 선로에서 정격전압이 66kV이고, 1선당 리액 턴스가 10Ω일 때, 100MVA 기준의 %리액턴스는 약 얼마인 가?
  1. ① 17%
  2. ② 23%
  3. ③ 52%
  4. ④ 69%
정답 확인

정답 ②

24번
송전선로를 연가하는 주된 목적은?
  1. ① 페란티효과의 방지
  2. ② 직격뢰의 방지
  3. ③ 선로정수의 평형
  4. ④ 유도뢰의 방지
정답 확인

정답 ③

25번
부하전류 및 단락전류를 모두 개폐할 수 있는 스위치는?
  1. ① 단로기
  2. ② 차단기
  3. ③ 선로개폐기
  4. ④ 전력퓨즈
정답 확인

정답 ②

26번
송전단 전압 161kV, 수전단 전압 155kV, 상차각 40°, 리액 턴스가 49.8Ω일 때 선로손실을 무시한다면 전송 전력은 약 몇 MW인가?
  1. ① 289
  2. ② 322
  3. ③ 373
  4. ④ 869
정답 확인

정답 ②

27번
송전선로에 근접한 통신선에 유도장해가 발생하였을 때, 전 자유도의 원인은?
  1. ① 역상전압
  2. ② 정상전압
  3. ③ 정상전류
  4. ④ 영상전류
정답 확인

정답 ④

28번
뒤진 역률 80%, 10kVA의 부하를 가지는 주상변압기의 2차 측에 2kVA의 전력용 콘덴서를 접속하면 주상변압기에 걸리 는 부하는 약 몇 kVA가 되겠는가?
  1. ① 8
  2. ② 8.5
  3. ③ 9
  4. ④ 9.5
정답 확인

정답 ③

29번
양수발전의 주된 목적으로 옳은 것은?
  1. ① 연간 발전량을 늘이기 위하여
  2. ② 연간 평균 손실 전력을 줄이기 위하여
  3. ③ 연간 발전비용을 줄이기 위하여
  4. ④ 연간 수력발전량을 늘이기 위하여
정답 확인

정답 ③

30번
어떤 수력발전소의 수압관에서 분출되는 물의 속도와 직접 적인 관련이 없는 것은?
  1. ① 수면에서의 연직거리
  2. ② 관의 경사
  3. ③ 관의 길이
  4. ④ 유량
정답 확인

정답 ③

31번
차단기에서 정격차단 시간의 표준이 아닌 것은?
  1. ① 3Hz
  2. ② 5Hz
  3. ③ 8Hz
  4. ④ 10Hz
정답 확인

정답 ④

32번
변류기 개방 시 2차측을 단락하는 이유는?
  1. ① 2차측 절연 보호
  2. ② 2차측 과전류 보호
  3. ③ 측정오차 방지
  4. ④ 1차측 과전류 방지
정답 확인

정답 ①

33번
66kV, 60Hz 3상 3선식 선로에서 중성점을 소호리액터 접지 하여 완전 공진상태로 되었을 때 중성점에 흐르는 전류는 몇 A인가? (단, 소호리액터를 포함한 영상회로의 등가 저항 은 200Ω, 중성점 잔류전압을 4400V라고 한다.)
  1. ① 11
  2. ② 22
  3. ③ 33
  4. ④ 44
정답 확인

정답 ②

34번
배전선로의 역률개선에 따른 효과로 적합하지 않은 것은?
  1. ① 전원측 설비의 이용률 향상
  2. ② 선로절연에 요하는 비용 절감
  3. ③ 전압강하 감소
  4. ④ 선로의 전력손실 경감
정답 확인

정답 ②

35번
다음 중 전력선 반송 보호계전방식의 장점이 아닌 것은?
  1. ① 저주파 반송전류를 중첩시켜 사용하므로 계통의 신뢰도 가 높아진다.
  2. ② 고장 구간의 선택이 확실하다.
  3. ③ 동작이 예민하다.
  4. ④ 고장점이나 계통의 여하에 불구하고 선택차단개소를 동 시에 고속도 차단할 수 있다.
정답 확인

정답 ①

37번
발전소의 발전기 정격전압(kV)으로 사용되는 것은?
  1. ① 6.6
  2. ② 33
  3. ③ 66
  4. ④ 154
정답 확인

정답 ①

38번
송전계통의 중성점을 접지하는 목적으로 틀린 것은?
  1. ① 지락 고장 시 전선로의 대지 전위 상승을 억제하고 전선 로와 기기의 절연을 경감시킨다.
  2. ② 소호리액터 접지방식에서는 1선 지락 시 지락점 아크를 빨리 소멸시킨다.
  3. ③ 차단기의 차단용량을 증대시킨다.
  4. ④ 지락고장에 대한 계전기의 동작을 확실하게 한다.
정답 확인

정답 ③

39번
정격용량 150kVA인 단상 변압기 두 대로 V 결선을 했을 경 우 최대 출력은 약 몇 kVA인가?
  1. ① 170
  2. ② 173
  3. ③ 260
  4. ④ 280
정답 확인

정답 ③

41번
3300/200V, 50kVA인 단상 변압기의 %저항, %리액턴스를 각각 2.4%, 1.6%라 하면 이때의 임피던스 전압은 약 몇 V 인가?
  1. ① 95
  2. ② 100
  3. ③ 105
  4. ④ 110
정답 확인

정답 ①

42번
단상 직권정류자전동기에 관한 설명 중 틀린 것은? (단, A: 전기자, C:보상권선, F:계자권선이라 한다.)
  1. ① 직권형은 A와 F가 직렬로 되어 있다.
  2. ② 보상 직권형은 A, C 및 F가 직렬로 되어있다.
  3. ③ 단상 직권정류자전동기에서는 보극권선을 사용하지 않는 다.
  4. ④ 유도 보상 직권형은 A와 F가 직렬로 되어 있고 C는 A에 서 분리한 후 단락되어 있다.
정답 확인

정답 ③

43번
동일 정격의 3상 동기발전기 2대를 무부하로 병렬 운전하고 있을 때, 두 발전기의 기전력 사이에 30°의 위상차가 있으 면 한 발전기에서 다른 발전기에 공급되는 유효전력은 몇 kW인가? (단, 각 발전기의(1상의) 기전력은 1000V, 동기 리 액턴스는 4Ω이고, 전기자 저항은 무시한다.)
  1. ① 62.5
  2. ② 62.5 × √3
  3. ③ 125.5
  4. ④ 125.5 × √3
정답 확인

정답 ①

44번
2대의 변압기로 V결선하여 3상 변압하는 경우 변압기 이용 률(%)은?
  1. ① 57.8
  2. ② 66.6
  3. ③ 86.6
  4. ④ 100
정답 확인

정답 ③

45번
권선형 유도전동기의 속도-토크 곡선에서 비례추이는 그 곡 선이 무엇에 비례하여 이동하는가?
  1. ① 슬립
  2. ② 회전수
  3. ③ 공급전압
  4. ④ 2차 저항
정답 확인

정답 ④

46번
동기발전기에 회전계자형을 사용하는 이유로 틀린 것은?
  1. ① 기전력의 파형을 개선한다.
  2. ② 계자가 회전자이지만 저전압 소용량의 직류이므로 구조 가 간단하다.
  3. ③ 전기자가 고정자이므로 고전압 대전류용에 좋고 절연이 쉽다.
  4. ④ 전기자보다 계자극을 회전자로 하는 것이 기계적으로 튼 튼하다.
정답 확인

정답 ①

47번
동기전동기의 전기자반작용에서 전기자전류가 앞서는 경우 어떤 작용이 일어나는가?
  1. ① 증자작용
  2. ② 감자작용
  3. ③ 횡축반작용
  4. ④ 교차자화작용
정답 확인

정답 ②

48번
직류기의 전기자에 일반적으로 사용되는 전기자 권선법은?
  1. ① 2층권
  2. ② 개로권
  3. ③ 환상권
  4. ④ 단층권
정답 확인

정답 ①

49번
PN 접합 구조로 되어 있고 제어는 불가능하나 교류를 직류 로 변환하는 반도체 정류 소자는?
  1. ① IGBT
  2. ② 다이오드
  3. ③ MOSFET
  4. ④ 사이리스터
정답 확인

정답 ②

50번
유도전동기의 회전자에 슬립 주파수의 전압을 공급하여 속 도를 제어하는 방법은?
  1. ① 2차 저항법
  2. ② 2차 여자법
  3. ③ 직류 여자법
  4. ④ 주파수 변환법
정답 확인

정답 ②

52번
60Hz, 12극, 회전자 외경 2m의 동기발전기에 있어서 자극 면의 주변속도(m/s)는 약 얼마인가?
  1. ① 34
  2. ② 43
  3. ③ 59
  4. ④ 63
정답 확인

정답 ④

53번
이상적인 변압기에서 2차를 개방한 벡터도 중서로 반대 위 상인 것은?
  1. ① 자속, 여자 전류
  2. ② 입력 전압, 1차 유도기전력
  3. ③ 여자 전류, 2차 유도기전력
  4. ④ 1차 유도기전력, 2차 유도기전력
정답 확인

정답 ②

54번
정격전압 6000V, 용량 5000kVA 의 Y결선 3상 동기발전기 가 있다. 여자전류 200A에서의 무부하 단자전압 6000V, 단 락전류 600A일 때, 발전기의 단락비는 약 얼마인가?
  1. ① 0.25
  2. ② 1
  3. ③ 1.25
  4. ④ 1.5
정답 확인

정답 ③

55번
정격전압 200V, 전기자 전류 100A일 때 1000rpm으로 회전 하는 직류 분권전동기가 있다. 이 전동기의 무부하 속도는 약 몇 rpm인가? (단, 전기자 저항은 0.15Ω, 전기자 반작용 은 무시한다.)
  1. ① 981
  2. ② 1081
  3. ③ 1100
  4. ④ 1180
정답 확인

정답 ②

56번
3상 유도전동기의 원선도 작성에 필요한 기본량이 아닌 것 은?
  1. ① 저항 측정
  2. ② 슬립 측정
  3. ③ 구속 시험
  4. ④ 무부하 시험
정답 확인

정답 ②

57번
3상 분권정류자전동기의 설명으로 틀린 것은?
  1. ① 변압기를 사용하여 전원전압을 낮춘다.
  2. ② 정류자권선은 저전압 대전류에 적합하다.
  3. ③ 부하가 가해지면 슬립의 발생 소요 토크는 직류전동기와 같다.
  4. ④ 특성이 가장 뛰어나고 널리 사용되고 있는 전동기는 시 라게 전동기이다.
정답 확인

정답 ③

58번
다음은 직류 발전기의 정류 곡선이다. 이 중에서 정류 초기 에 정류의 상태가 좋지 않은 것은?
  1. ① ⓐ
  2. ② ⓑ
  3. ③ ⓒ
  4. ④ ⓓ
정답 확인

정답 ③

62번
전압과 전류가 각각 v = 141.4sin(377t + )(V), i = √ 8sin(377t + )(A)인 회로의 소비(유효)전력은 약 몇 W 인가?
전기산업기사 2019년 3회 62번 문제 그림
  1. ① 100
  2. ② 173
  3. ③ 200
  4. ④ 344
정답 확인

정답 ②

64번
단자 a와 b사이에 전압 30V를 가했을 때 전류 I가 3A 흘렀 다고 한다. 저항 r(Ω)은 얼마인가?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ③

65번
Y결선된 대칭 3상 회로에서 전원 한 상의 전압이 Va = 220 √2 sinωt(V)일 때 선간전압의 실효값 크기는 약 몇 V인가?
  1. ① 220
  2. ② 310
  3. ③ 380
  4. ④ 540
정답 확인

정답 ③

66번
a+a2 의 값은? (단, a=ej2π/3=1∠120° 이다.)
  1. ① 0
  2. ② -1
  3. ③ a3
  4. ④ 1
정답 확인

정답 ②

67번
코일의 권수 N=1000회이고, 코일의 저항 R=10Ω이다. 전류 I=10A를 흘릴 때 코일의 권수 1회에 대한 자속이 ø=3×10-2Wb이라면 이 회로의 시정수(s)는?
  1. ① 0.3
  2. ② 0.4
  3. ③ 3.0
  4. ④ 4.0
정답 확인

정답 ①

69번

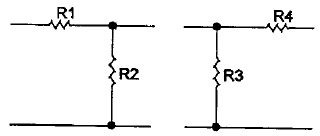

다음 두 회로의 4단자 정수 A, B, C, D가 동일한 조건은?
전기산업기사 2019년 3회 69번 문제 그림전기산업기사 2019년 3회 69번 문제 그림
  1. ① R1 = R2, R3 = R4
  2. ② R1 = R3, R2 = R4
  3. ③ R1 = R4, R2 = R3 = 0
  4. ④ R2 = R3, R1 = R4 = 0
정답 확인

정답 ④

71번
평형 3상 저항 부하가 3상 4선식 회로에 접속되어 있을 때 단상 전력계를 그림과 같이 접속하였더니 그 지시 값이 W(W) 이었다. 이 부하의 3상 전력(W)은?
전기산업기사 2019년 3회 71번 문제 그림
  1. ① √2 W
  2. ② 2 W
  3. ③ √3 W
  4. ④ 3 W
정답 확인

정답 ②

73번
저항 1Ω과 인덕턴스 1H를 직렬로 연결한 후 60Hz, 100V의 전압을 인가할 때 흐르는 전류의 위상은 전압의 위상보다 어떻게 되는가?
  1. ① 뒤지지만 90° 이하이다.
  2. ② 90° 늦다.
  3. ③ 앞서지만 90° 이하이다.
  4. ④ 90° 빠르다.
정답 확인

정답 ①

74번
어떤 정현파 교류전압의 실효값이 314V일 때 평균값은 약 몇 V 인가?
  1. ① 142
  2. ② 283
  3. ③ 365
  4. ④ 382
정답 확인

정답 ②

75번
그림과 같은 RC 직렬회로에 t=0에서 스위치 S를 닫아 직류 전압 100V를 회로의 양단에 인가하면 시간 t에서의 충전전 하는? (단, R=10Ω, C=0.1F 이다.)
전기산업기사 2019년 3회 75번 문제 그림
  1. ① 10(1-e-t)
  2. ② -10(1-et)
  3. ③ 10e-t
  4. ④ -10et
정답 확인

정답 ①

76번
전압이 v = 10sin10t + 20sin20t(V) 이고 전류가 i = 20sin10t + 10sin20t(A)이면, 소비(유효)전력(W)은?
  1. ① 400
  2. ② 283
  3. ③ 200
  4. ④ 141
정답 확인

정답 ③

77번
평형 3상 부하의 결선을 Y에서 △로 하면 소비전력은 몇 배 가 되는가?
  1. ① 1.5
  2. ② 1.73
  3. ③ 3
  4. ④ 3.46
정답 확인

정답 ③

79번
다음과 같은 4단자 회로에서 영상 임피던스(Ω)는?
전기산업기사 2019년 3회 79번 문제 그림전기산업기사 2019년 3회 79번 문제 그림전기산업기사 2019년 3회 79번 문제 그림전기산업기사 2019년 3회 79번 문제 그림전기산업기사 2019년 3회 79번 문제 그림전기산업기사 2019년 3회 79번 문제 그림
  1. ① 200
  2. ② 300
  3. ③ 450
  4. ④ 600 80. 의 라플라스 변환은? (단, x(0)=0, X(s)=ℒ[x(t)].)
정답 확인

정답 ④

81번
전기철도에서 직류 귀선의 비절연 부분에 대한 전식 방지를 위한 귀선의 극성은 어떻게 해야 하는가?
  1. ① 감극성으로 한다.
  2. ② 가극성으로 한다.
  3. ③ 정극성으로 한다.
  4. ④ 부극성으로 한다.
정답 확인

정답 ④

82번
내부에 고장이 생긴 경우에 자동적으로 전로로부터 차단하 는 장치가 반드시 필요한 것은?
  1. ① 뱅크용량 1000kVA인 변압기
  2. ② 뱅크용량 10000kVA인 조상기
  3. ③ 뱅크용량 300kVA인 분로리액터
  4. ④ 뱅크용량 1000kVA인 전력용 커패시터
정답 확인

정답 ④

83번
제2종 접지공사에 사용하는 접지선을 사람이 접촉할 우려가 있는 곳에 철주 기타의 금속체를 따라서 시설하는 경우에는 접지극을 그 금속체로부터 지중에서 몇 m 이상 이격시켜야 하는가? (단, 접지극을 철주의 밑면으로부터 30cm 이상의 깊이에 매설하는 경우는 제외한다.)
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ①

84번
사용전압 154kV의 가공전선을 시가지에 시설하는 경우 전 선의 지표상의 높이는 최소 몇 m 이상이어야 하는가? (단, 발전소・변전소 또는 이에 준하는 곳의 구내와 구외를 연결 하는 1경간 가공전선은 제외한다.)
  1. ① 7.44
  2. ② 9.44
  3. ③ 11.44
  4. ④ 13.44
정답 확인

정답 ③

85번
과전류차단기를 설치하지 않아야 할 곳은?
  1. ① 수용가의 인입선 부분
  2. ② 고압 배전선로의 인출장소
  3. ③ 직접 접지계통에 설치한 변압기의 접지선
  4. ④ 역률조정용 고압 병렬콘덴서 뱅트의 분기선
정답 확인

정답 ③

86번
가공전선로의 지지물에 시설하는 지선의 안전율과 허용 인 장하중의 최저값은?
  1. ① 안전율은 2.0 이상, 허용 인장하중 최저값은 4kN
  2. ② 안전율은 2.5 이상, 허용 인장하중 최저값은 4kN
  3. ③ 안전율은 2.0 이상, 허용 인장하중 최저값은 4.4kN
  4. ④ 안전율은 2.5 이상, 허용 인장하중 최저값은 4.31kN
정답 확인

정답 ④

87번
건조한 장소로서 전개된 장소에 한하여 고압 옥내배선을 할 수 있는 것은?
  1. ① 금속관공사
  2. ② 애자사용공사
  3. ③ 합성수지관공사
  4. ④ 가요전선관공사
정답 확인

정답 ②

88번
전용 개폐기 또는 과전류차단기에서 화약류 저장소의 인입 구까지의 배선은 어떻게 시설하는가?
  1. ① 애자사용공사에 의하여 시설한다.
  2. ② 케이블을 사용하여 지중으로 시설한다.
  3. ③ 케이블을 사용하여 가공으로 시설한다.
  4. ④ 합성수지관공사에 의하여 가공으로 시설한다.
정답 확인

정답 ②

89번
백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지 전압을 몇 V 이하이어야 하는가?
  1. ① 150
  2. ② 300
  3. ③ 400
  4. ④ 600
정답 확인

정답 ②

90번
특고압 가공전선로의 지지물에 시설하는 가공통신 인입선은 조영물의 붙임점에서 지표상의 높이를 몇 m 이상으로 하여 야 하는가? (단, 교통에 지장이 없고 또한 위험의 우려가 없 을 때에 한한다.)
  1. ① 2.5
  2. ② 3
  3. ③ 3.5
  4. ④ 4
정답 확인

정답 ③

91번
특고압 가공전선로에 사용하는 가공지선에는 지름 몇 mm 이상의 나경동선을 사용하여야 하는가?
  1. ① 2.6
  2. ② 3.5
  3. ③ 4
  4. ④ 5
정답 확인

정답 ④

92번
특고압 가공전선로에서 철탑(단주 제외)의 경간은 몇 m 이 하로 하여야 하는가?
  1. ① 400
  2. ② 500
  3. ③ 600
  4. ④ 700
정답 확인

정답 ③

93번
피뢰기를 반드시 시설하지 않아도 되는 곳은?
  1. ① 발전소・변전소의 가공전선의 인출구
  2. ② 가공전선로와 지중전선로가 접속되는 곳
  3. ③ 고압 가공전선로로부터 수전하는 차단기 2차측
  4. ④ 특고압 가공전선로로부터 공급을 받는 수용장소의 인입 구
정답 확인

정답 ③

94번
지중전선이 지중약전류 전선 등과 접근하거나 교차하는 경 우에 상호 간의 이격거리가 저압 또는 고압의 지중전선이 몇 cm 이하일 때, 지중전선과 지중약전류 전선 사이에 견고 한 내화성의 격벽(隔璧)을 설치하여야 하는가?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 60
정답 확인

정답 ③

95번
발전기의 보호장치에 있어서 과전류, 압유장치의 유압저하 및 베어링의 온도가 현저히 상승한 경우 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 한다. 해당되지 않 는 것은?
  1. ① 발전기에 과전류가 생긴 경우
  2. ② 용량 10000kVA 이상인 발전기의 내부에 고장이 생긴 경 우
  3. ③ 원자력발전소에 시설하는 비상용 예비발전기에 있어서 비상용 노심냉각장치가 작동한 경우
  4. ④ 용량 100kVA 이상의 발전기를 구동하는 풍차의 압유장 치의 유압, 압축공기장치의 공기압이 현저히 저하한 경 우
정답 확인

정답 ③

96번
전기욕기용 전원장치로부터 욕조안의 전극까지의 전선 상호 간 및 전선과 대지 사이에 절연저항 값은 몇 MΩ 이상이어 야 하는가?
  1. ① 0.1
  2. ② 0.2
  3. ③ 0.3
  4. ④ 0.4
정답 확인

정답 ①

97번
지중 전선로를 직접 매설식에 의하여 시설하는 경우에 차량 및 기타 중량물의 압력을 받을 우려가 있는 장소의 매설 깊 이는 몇 m 이상인가?(관련 규정 개정전 문제로 여기서는 기 존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 1.0
  2. ② 1.2
  3. ③ 1.5
  4. ④ 1.8
정답 확인

정답 ②

98번
지중 또는 수중에 시설되어 있는 금속체의 부식을 방지하기 위한 전기부식방지 회로의 사용전압은 직류 몇 V 이하이어 야 하는가? (단, 전기부식방지 회로 전기부식방지용 전원 장 치로부터 양극 및 피방식체까지의 전로를 말한다.)
  1. ① 30
  2. ② 60
  3. ③ 90
  4. ④ 120
정답 확인

정답 ②

99번
특고압 전선로에 사용되는 애자장치에 대한 갑종 풍압하중 은 그 구성재의 수직 투영면적 1m2에 대한 풍압하중을 몇 Pa를 기초로 하여 계산한 것인가?
  1. ① 588
  2. ② 666
  3. ③ 946
  4. ④ 1039
정답 확인

정답 ④

100번
교류 전차선로의 진로에 시설하는 흡상변압기(吸上變壓 器)・직렬커패시터나 이에 부속된 기구 또는 전선이나 교 류식 전기철도용 신호 회로에 전기를 공급하기 위한 특고 압용의 변압기를 옥외에 시설하는 경우 지표상 몇 m 이상 에 시설해야 하는가? (단, 시가지 이외의 지역으로 울타리 를 시설하지 않는 경우이다.)(관련 규정 개정전 문제로 여 기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세 한 내용은 해설을 참고하세요.)
  1. ① 5
  2. ② 6
  3. ③ 7
  4. ④ 8 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2019년 2회 다음 회차2020년 1회

전기산업기사의 다른 회차

2020년 2회
2020-08-22 · 88문항
2020년 1회
2020-06-06 · 93문항
2019년 3회
2019-08-04 · 83문항
2019년 2회
2019-04-27 · 87문항
2019년 1회
2019-03-03 · 85문항
2018년 3회
2018-08-19 · 82문항
2018년 2회
2018-04-28 · 83문항
2018년 1회
2018-03-04 · 84문항
2017년 3회
2017-08-26 · 86문항
2017년 2회
2017-05-07 · 90문항
2017년 1회
2017-03-05 · 84문항
2016년 3회
2016-08-21 · 88문항
2016년 2회
2016-05-08 · 89문항
2016년 1회
2016-03-06 · 86문항
2015년 3회
2015-08-16 · 86문항
2015년 2회
2015-05-31 · 88문항
2015년 1회
2015-03-08 · 93문항
2014년 2회
2014-08-17 · 89문항
2014년 1회
2014-05-25 · 89문항
