전기산업기사 2020년 1회 기출문제

수직 입사 시: 직진 수직 x 시: 굴절(유전율1>유전율2 -> @1>@2)

반지름이 9cm이었던 도체구에 반지름이3cm인 도체구를 접촉시 키면 두 도체구의 반지름의 합이 12cm가 되고 비율로 따지면 3:1의 비율을 갖는다..이때 전하도 똑같은 비율을 적용하면 도체 구A에는 6C의 전하가, 도체구B에는 2C의 전하가 분포되게 되므 로 정답은 2번이다 a2/a1+a2 = 3/9+3 = 1/4 = 8*1/4 = 2 도체구의 축전량 공식 C=4*pi*엡실론제로*r 를 보면 축전량은 반지름으로 결정된다. 접촉된 두 구의 반지름 비율은 9:3이므로 전하도 9:3으로 분배 된다. 따라서 도체구B의 전하는 8x(3/9+3) = 2C RC=저항률*유전율 → 동심구에서의 정전용량 C=4파이*유전율 /1/a -1/b

정전응력=전하밀도^2/2*유전율 정전응력F=(1/2)xεxE2 전하밀도σ=εE F = σ2/ 2ε

3/(1/3)=9 접선 Sin 법선 Cos (분모가 다름) 굴절각 tan 분모가 같음)

일주=0 합성전하 Q=C1V1+C2V2 =a1 V1 + a2 V2 합성 정전용량 C = C1 + C2 = a1 + a2 (병렬접속이므로) a1 V1 + a2 V2 공통 전위 V = ----------------- [V] a1 + a2 일단 문제를 보면가는 도선이라고 하는데 이건 공통전위(병렬) 입니다 그리고 공통전위 공식은 Qt/Qt (t는 스몰t입니다) = c1v1+c2v2/c1+c2가 나옵니다 (숫자는 스몰) 정전용량 구는 4파이입실론a입니다 그걸 그대로 c에 대입후 약 분하면 a1v1+a2v2/a1+a2가 나옵니다

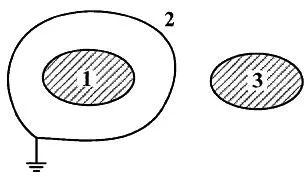

도체2 접지 >> 0전위, 도체1과 도체3 정전차폐

주파수에 제곱에 비례한다. # Pe = K(tfBm)^2 K: 도전율 t:두께 f:주파수 Bm:최대자속밀 도 철심의 두께,주파수,자속밀도의 제곱에 비례

E H 를 주고 단위 면적을 지나는 에너지(전력)[w/m^2] P(포인팅벡터)[W/m^2] = EH = P/4파이r^2 = E^2/120파이 P=W/S=EH 입니다 에너지를 구하고 있기때문에 결론적으로는 P=EH

평행 도체에 작용하는 힘 2IaIb10^-7/r [N/m] 문제에서는 왕복 도체이기 떄문에 Ia = Ib F=2×(I의제곱)×(10의-7승) / 선간거리 0.1m 대입후 I(전류)의 값을 찾으면 됩니다. F=I^2제곱*10^-7제곱/R 이고 I를 구하는 것이기 때문에 I^2제곱 빼고 이항시키면 대입하면 I^2제곱 =4*10^-6 *0.1/2*10^-7 에서 I를 구해야 하니 모든 식을 제곱으로 나눠준다면 I=루트2가 나옵니다 I^2제곱 = 루트(4*10^-6 *0.1 / 2*10^-7) = 루트2 F[N/m] = 2 * I^2 * 10^-7 / r ▶ I[A] = √( F * r / 2 * 10^-7 ) ▶ √( 4 * 10^-6 * 0.1 / 2 * 10^-7 ) = √2[A]

M = K루트L1L2 = K(L1L2)^1/2 K는 결합계수이고 0 ~ 1 의 값을 갖는다. M=K루트L1*L2 입니다 여기서 문제에 K에 1을 대입해 달라 햇으니 M=루트L1*L2 가 나오고 여기서 모두 제곱을 해주면 M^2제곱 = L1*L2 가 나옵니다 이 게 답입니다 ^^

C0=ε0 , C= ε= ε0* εS C/C0 = ε0 * εS/ ε0 = εS

변위전류밀도 = @D/@t D = E * 유전율

환상 솔레노이드 자기 인덕턴스 L =μS N^2 / l S는 단면적 N은 권수 l은 길이(2파이r)

J= Q/S = M/V 자기력선의 밀도 와 자화선의 밀도는 다릅니다. 자기력선의 밀도 개념은 외부에서 인가하는 자기장이며 자화선의 밀도 개념는 내부에서 자화되려는 자기장 입니다. 자기모멘트는 면적을 체적으로 바꿀때 길이가 꼽해져 자기모멘 트로 바뀐겁니다. 그래서 4번이 틀린거 입니다.

# 세제곱에 반비례 하는 것을 찾아라는 문제여야 하는데 비례하 는 것으로서 답이 없음. 그래서 전체 정답 처리 된듯 세제곱에 반비례 하는 것일 경우 전기쌍극자에 의한 전계 쌍극자 E= M/4파이입실론r^3제곱 *루트 1+3cos^2제곱세타 하 오니 r^3제곱 반비례 입니다

정사각형의 면적을 3배로하면 √3이 됩니다. I/S *100 전류/면적*100 2/√3*100 = 115.47 삼각형=((9*i)/(2*파이*거리)) 사각형=((2*루트2*i)/(파이*거리)) 육각형=((루트3*i)/(파이*거리)) 정사각형의 면적을 3배로하면 √3이 됩니다. I/S *100 = 전류/면적*100 = 2/√3*100 = 115.47

원형 코일 자계의 세기 H= N*I/2r H=NI/2a 일때, N=1 이므로 1/2a입니다

OVR 오버(이상) 볼테이지 릴레이 과전압계전기 OVGR 지락과전압계전기 UVR 언더(이하) 볼테이지 릴레이 부족전압계전기

카플란수차 - 높이가 낮은 물 (저 낙차) 프란시스수차 - 평균 높이의 물 (중 낙차) 펠턴수차 - 높이가 높은 물 (고 낙차) 튜블러수차 : 3~20m 카플란수차 : 3~90m 프란시스수차 : 30~600m 펠톤수차 : 200~1800m

정전용량 증가 C 수전단전압이 송전단전압보다 높아지는 현상 분로(병렬)리액터 설치 Vs<Vr 송전단<수전단이라는걸 페란티라하는데 이유는 선로의 정전용량 때문입니다

야간 발전전력에 여유가 있을 때 상부저수지에 물을 저장하였다 가 첨두부하 시 발전하므로 양수식발전소 조력 - 밀물, 썰물의 차 양수식 - 상부저수지, 첨두부하 유역변경식 - 낙차가 더 큰 지점, 강의 줄기 변경 수로식 - 수로를 따라 낙차 키워드 중심으로...

일당량 1로 변환 J/cal J/Kcal J=kg*m => kg*m/kcal # 문제에 답이 있는 케이스 열량 : Cal(칼로리) 일(힘X이동거리) : MKS 단위계 기준 Kg*m (힘을 가했을때 물 체가 이동한 거리가 있어야 일을 했다 라고 표현 됨)

인덕턴스 L 감소 정전용량 C 증가 인덕턴스: 선간거리에 비례, 정전용량: 선간거리에 반비례 -> 복도체 방식 사용 시 선간거리 D가 짧아지기 때문에 작용인 덕턴스L는 작아지고, 작용정전용량 C는 커진다.

연가의 주 목적: 선로정수의 평형 [효과]

# 비율차동계전기 KIL(키르히호프의 전류 법칙)에 의한 입력되는 전류와 전력 계통 을 거쳐 되돌아 오는 합성 전류의 차이를 비교 (EX : 10A가 입력되면, 기기 및 계통에서 누설되는 전류가 없다 면 되돌아 오는 합성전류도 10A 이여함)

피뢰기 - 이상전압을 대지로방전. 기기의 전연보호 (이상전압이 생기면 한전 기기 보호하겠다는 거죠. 변압기 변성기 등) 가공지선 - 낙뇌(벼락, 번개)로 부터 송전선로 보호 소호각 - 이상전압으로 부터 애자련 보호 (이상전압이 생기면 한전 기기 보호하겠다는 거죠.)

# 1.전압의 승압, 강압 변경이 용이하다. - 상용전원으로서 교류 송전방식을 채택한 가장 결정적인 이유 에디슨 : 직류(DC)송전방식 주창 테슬라 : 교류(AC)송전방식 주창 결정적으로, 경제적 비용적인 측면의 합리성 및 당시 기술의 한계라는 복합적인 면에서 송전간 교류 특유의 리액턴스 성분의 존재라는 단점에도 불구하고 교류송전 방식이 표준으 로서 채택됨 현재는, 기술의 발달로 송전효율이 높은 직류 송전 방식의 장점을 이용하여 해상송전로 등 직류 송전 방식을 점차 사용중

단상 2선식 2I(Rcosθ+Xsinθ) 급전점의 전압(송전단전압) Vs=Vr+e =Vr+2I(Rcosθ+Xsinθ) 부하는 순저항부하이고 라는 말 은 Xsinθ는0이고 cosθ는 1이 됩니다.. Vr+2IR (I=P/V 3000/100=30) 100+2*30*0.15=109V 급전점의 전압)V[V] = Vr + 2IZ ▶ Vr + 2I( R + jX ) ▶ 100 + 2 * 30( 0.15 + 0.25 ) ▶ ( 100 + 2 * 30 * 0.15 ) + j( 2 * 30 * 0.25 ) = 109 + j15 ▶ √( 109^2 + 15^2 ) = 110.02726[V] ※I[A] = P / Vr ▶ 3 * 10^3 / 100 = 30[A]

반한시성: 전류의 크기와 동작시간 반비레

3상3선식이라 루트3!!

한류리액터 : 단락전류 제한 소호리액터 : 지락전류 제한 직렬리액터 : 제5고조파 제거 및 돌입전류 억제 분로리액터 : 페란티현상 방지 한류 단락 소호 지락 직렬 5고조파 분로(병렬) 페란티

(역률 60%) 무효전력 : 유효전력 = 4 : 3 (역률 80%) 무효전력 - 2800 : 유효전력 = 3 : 4 무효전력 - 2800 : 0.75무효전력 = 3 : 4 1.75무효전력 = 11200 무효전력 = 6400kVA 유효전력 = 0.75무효전력 = 4800kW Q=P(tanθ1-tanθ2) Q 커패시터 P용량 P=Q/(tanθ1-tanθ2) 2800 분에 0.8/0.6-0.6/0.8=4800 Q=P(tanθ1-tanθ2) Q 커패시터 P용량 P=Q/(tanθ1-tanθ2) = 2800/((0.8/0.6) - (0.6/0.8)) = 4800[kW] Q[kVA] = P * ( tanθ1 - tanθ2 ) ▶ P[kW] = Q / ( tanθ1 - tanθ2 ) ▶ [ 2800 / ( 0.8 / 0.6 ) - ( 0.6 / 0.8 ) ] = 4800[kW]

3선식이 더좋으므로 둘다 좋은걸 찻으면된다 전압강하가 작은면 좋고 효율이 높으면 좋다

공급전력,송전전력 P = V2

고저압과 혼촉이 되면 저압측에 전위가 상승되기 때문에 위험 그래서 2차측에 접지하고 귀로함 (Y결선 → 델타결선 220V에 22.9 * 루트3 +- 220V 그대로 들어옴 절연파괴 → 사 고) 변압기 2차측접지목적은 만약 지락사고발생하게되면 큰전류의 위해서 자기장이 발생할수 있는데 그 자기장이 서로 만나지않게 2차측에 접지해서 혼촉을 방지목 적

Ps=100/%Z*Pn %Z는 20% 2뱅크 20/2=10 100/10*100=1000 Ps=100/%Z*Pn %Z는 20% Ps = 500 2뱅크 500 * 2 = 1000

반파정류 효율은 변하지 않음 40.6 외우세요 정류기 암기하쎄용~ 단상반파 단상전파 3상반파 3상전파 정류효율 40.6 81.2 96.5 99.8 맥동률 121 48 17 4 주파수 1 2 3 6 평균전압 0.45E 0.9E 1.17E 1.35E

균압모선 = 직권, 복권

상 회전방향을 기준으로 회전하기 때문에 두선을 바꾸면 상의 위치가 바뀌면서 상회전이 바뀌됩니다.

220/105*1.5+220/40 계자전류=220/40=5.5[A] 기동전류=105*1.5= 157.5[A] 전기자전류=157.5-5.5=152[A] R=V/I=220/152=1.45 기동저항=1.45-0.1=1.35 계자전류)If[A] = V / Rf ▶ 220 / 40 = 5.5[A] 기동전류)I[A] = 105 * 1.5 = 157.5[A](※기동전류는 정격의 150[%] 이므로) 전기자전류)Ia[A] = I - If ▶ 157.5 - 5.5 = 152[A] 전체저항)R[Ω] = V / Ia ▶ 220 / 152 = 1.45[Ω] 기동저항)Rs[Ω] = R - Ra ▶ 1.45 - 0.1 = 1.35[Ω]

E2/E1*N 452/300 *200 = 301[rpm] E2=V-Ia*(Ra+Rf) 500-30*(0.8+0.8)=452[V] E=kΦN E∝N E2/E1= N2/N1 역기전력)E0 = V - Ia( ra + rf ) ▶ 500 - 30( 0.8 + 0.8 ) = 452[V] E / E0 = N / N0 ▶ ( E0 / E ) * N ▶ ( 452 / 300 ) * 200 = 301.333[V]

역호 : 음극에 대해 부전위로 있는 양극에 어떠한 원인에 의해 음극점이 형성되어 정류기의 밸브 작용이 상실되는 현상

P=1.026N*T -> N은 주파수와 비례 따라서, 출력 또한 비례

사이리스터 SCR은 위상각을 제어하는 양방향성 3단자 소자입니 다. 밗오이님 해설중 SCR은 양방향성이 아닌 단방향성입니다. 단방향 3단자 : SCR, GTO 양방향 3단자 : TRIAC, 양방향 2단자 : DIAC 입니다.

N=Ns(1-s) Ns=120f/p p=120f/N (1-s) 120*60/1164 (1-0.03) = 6 그런데 1164rpm 이면 1200rpm 6극 880rpm 이면 900rpm 8극 대충 찍으면 될 것같음. 2극3600 4극1800 6극1200 8극900 12극600 N[rpm] = ( 1 - s ) * Ns ▶ Ns[rpm] = N / 1 - s ▶ 1164 / 1 - 0.03 = 1200[rpm] Ns[rpm] = 120 * f / p ▶ p = 120 * f / Ns ▶ 120 * 60 / 1200 = 6

[안정도 증대 대책]

a=3300/110=30 Z1+a^2*Z2 = (12+j13) + (900*0.015+900*j0.013) Z1+a^2(Z2) a=3300/110=30 12+j13 +30^2 (0.015+j0.013)= 25.5 + j24.7 2차 임피던스를 1차로 환산하려면 권수비의 제곱을 곱해주면 됩 니다.. 1차 임피던스를 2차 임피던스로 환산하려면 권수비의 제곱으로 나눠주면 되고요.

평형 3상 전압을 유기하고 있는 발전기의 단자를 갑자기 단락하 면 단락 초기에 전기자 반작용이 순간적으로 나타나지 않기 때 문에 막대한 과도전류가 흐르고, 그 후 전기자 반작용이 나타나 기 시작하여 단락전류가 서서히 감소하고 수 초 후에 영구 단락 전류값에 이르게 된다.

역률개선시 무효전렷,피상전력은 감소하지만 유효전력은 변하지 않습니다. 답은 1번맞아요. 역률 개선시 무효전력, 피상전력은 감소하고 유효전력은 변하지 않으므로 1번문제는 피상전력과 유효전력을 감소한다는 이야기므로 틀린 거잖아요 유효전력은 변하지 않으니까 1번이 틀린문제죠 그러므로 1번 답 맞아요 음... 아마도 콘덴서로 무효전력분을 상쇄시켜줘서 무효전력이 감소하고 무효전력이 감소됐기에 피상전력 또한 감소되지만, 유효전력은 일정하다고 생각할 수 있을 것 같습니다. 답은 1번이 맞습니다. 지문을 제대로 확인하지 않으신 분들이 계셔서 해설의 답이 갈린것 같습니다. 설명이 틀린것이므로 변 하지 않는 유효전력에 대한 설명이 잘못된 1번이 답입니다. 정답은 1번 피상전력과 유효전력은 감소한다. 가 아니라 피상전력과 유효전력은 불변이다. 가 맞는말 따.라.서 정답은 1번

단락장치가있는 전동기는 반발기동형 단상유도전동기이다. 반콘분셰는 기동토크가 큰 순서로 나열한 것이기 때문에 단락장 치의 유무와 관련이 없다 기동 시 정류자에 불꽃이 일어나려면 기동 토크가 강해야합니다 또한 단락장치에 고장이 일어나야 하니 단락장치가 있어야겠죠 직권 전동기에는 정류자,전기자,계자,브러쉬가 있고 단락장치는 없으며, 셰이딩 코일형은 기동토크가 매우 작습니다. 그러므로 지문의 조건에 모두 충족하는 답은 3번 입니다.

중권은 극수만큼 파권은 2 중권 100V * 8극 =800에서 파권으로 변경하면 /2 =400V 전류는 200/8 = 25A를 파권으로하면 25*2=50[A] 전압은 * 전류는 / E=PZ자속N/60a 이공식을 이용하면 됩니다. 기전력 딱 맞아 떨어지네요

N=Ns(1-s)900(1-0.04*5)=720[rpm] R+R2 0.16+0.04=0.2 R/s 0.2/0.04=5 Ns=120*60/8=900 Ns=120f/P=(120×60)/8=900[rpm] s1=4[%]=0.04 R=0.16[Ω] r2=0.04[Ω] r2/s1=(r2+R)/s2=0.04/0.04=(0.04+0.16)/s2=1=0.2/s2 s2=0.2=20[ %] N2=(1-s2)Ns=(1-0.2)×900=720[rpm] r2/s = ( r2 + R ) / s' ▶ 0.04 / 0.04 = ( 0.04 + 0.16) / s' ▶ 1 = 0.2 / s' ▶ s' = 0.2 N[rpm] = 120 * f / p ▶ 120 * 60 / 8 = 900[rpm] N'[rpm] = ( 1 - s ) * N ▶ ( 1 - 0.2 ) * 900 = 720[rpm]

100/%Z 100/5=20

변압기 등가회로 작성시험 - 단락시험(구속시험) : 임피던스전압, 와트(동손), 단락전류 - 개방(무부하)시험 : 여자전류, 철손 a=N1/N2=V1/V2=I2/I1=√(Z1/Z2)=√(Y2/Y1) Y2/Y1=a2 ∴Y2=a2Y1

동기기에서의 제동권선

P[W] = 3 * ( Vp^2 * R / R^2 + X^2 ) ▶ 3 * [ ( Vl / √3 )^2 * R / R^2 + X^2 ) ▶ Vl^2 * R / R^2 + X^2 ▶ 250^2 * 5√3 / ( 5√3 )^2 + 5^2 ▶ 5412.6587[W]

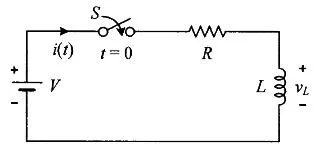

VL=L(di/dt)=100 -> di/dt=400 따라서 100/400=0.25

전류를 최소로 하기 위한 저항 -> 가변저항을 반반으로 동일하 게 나누어짐

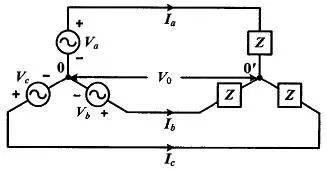

평형 시 영상 정상 역상 중 정상분 값만 존재한다..이때 세 전압 Va Vb Vc의 합은 0

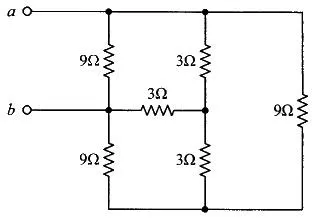

위에서 1,2번째 검은 점을 가운데 하나로 모으고 밑에 검은 점 을 중앙으로 옮기면은 휘스톤 브리지가 만들어지는데 1,4번째 저항의 곱과 2,3번째 저항의 곱이 각각 27로 같아지면 서 가운데 3옴에는 전류가 흐르지 않게되어 의미가 없어집니다. 그러면 자연스럽게 9옴 두개 직렬, 3옴 2개 직렬, 9옴 하나 이 렇게 3병렬이 되고 18,6,9 병렬접속이 됩니다. 이 회로는 델타 결선 안에 y결선이 있는 회로로 변환이 가능 변환시킨 회로에서 y결선을 델타결선으로 바꿔주면 9옴과 9옴이 병렬로 연결 되있음 계산하면 4.5옴이 델타 결선으로 연결 마지막으로 계산하면 (4.5+4.5) * 4.5 40.5 ------------------ = ---- = 3 (4.5+4.5)+4.5 10.5 Rab[Ω] = 1 / ( 1 / R1 ) + ( 1 / R2 ) + ( 1 / R3 ) ▶ 1 / ( 1 / 18 ) + ( 1 / 6 ) + ( 1 / 9 ) = 3[Ω] ※휘스톤 브리지)1,4번째 저항의 곱과 2,3번째 저항의 곱이 각 각 27로 같아지면서 가운데 3옴에는 전류가 흐르지 않음 G(s)=e2/e1 e1=R1+R2+1/Cs e2=R2+1/Cs e2/e1=(R2Cs+1)/(R1Cs+R2Cs+1)

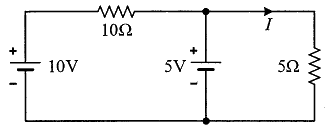

I=I1+I2=0+1=1[A] 5V 단락시키면 전압이 있던 자리의 저항이 0이 되므로 5Ω에 흐 르는 전류는 0 10V 단락시키면 10Ω과 5Ω이 전압과 병렬을 이루게 됩니다..셋 다 5V가 걸리게 되고 5Ω에 5V가 걸리므로 흐르는 전류는 1A, 10Ω에도 5V로 0.5A가 흐르게 되니 저항에 따라 전류가 잘 흐르네요.

-2+6+8=12 j4-j5+j10=j9 √12^2+9^2=15 Ia[A] = I0 + I1 + I2 ▶ -2 + j4 + 6 - j5 + 8 + j10 = 12 + j9 ▶ √( 12^2 + 9^2 ) = 15[A]

_ Pa=VI =(50루트3+j50)(15루트3+j15) =1500+j1500루트3 유효분 무효분 (50루트3-j50)x(15루트3-j15) 복소전력이라 v,i중 하나만 허수쪽 부호 바꿔서 곱하면 됩니다 둘 다 맞는겁니다

반파대칭=홀수 (기수항) 정현대칭=sin

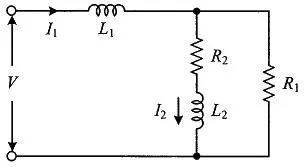

R1(I1-I2)=I2xR2+I2xjwL2 ==> R1xI1=(R1+R2+jwL2)xI2 V=I1xjwL1+R1(I1-I2)를 I2에 대해 정리 ==> V=jwL1x(R1+R2+jwL2)xI2/R1+(R1+R2+jwL2)xI2-R1xI2 위상이 90도 뒤진다 ==> 실수부=0 실수부=-(w^2)L1xL2/R1+R2=0 ==> R1xR2=(w^2)L1xL2 I1 = V/Z Z = jwL1+(R1*(R2+jwL2))/(R1+R2+jwL2) 1/Z = (R1+R2+jwL2)/((R1R2-w^2*L1L2)+jw(R1L1+R2L1+R1L2)) I2 = R1/(R1+R2+jwL2) * I1 = R1/(R1+R2+jwL2) * V/Z = R1/(R1+R2+jwL2) * (R1+R2+jwL2)/((R1R2-w^2*L1L2)+jw(R1L1+R2L1+R1L2)) * V = R1/((R1R2-w^2*L1L2)+jw(R1L1+R2L1+R1L2)) * V 보기쉽게 정리해서 a = (R1R2-w^2*L1L2), b = w(R1L1+R2L1+R1L2) I2 = R1/(a+jb) * V , 위상이 90도 뒤진다 ⇾ L만의 회로 ⇾ 실수부 = 0 I2 = (R1(a+jb))/(a^2-b^2)에서 실수부 (R1*a)/(a^2-b^2) = 0 분자가 0이므로 a = R1R2-w^2*L1L2 = 0 ∴ R1R2=w^2*L1L2

시정수 T=RC -> 시정수 값이 클 수록 과도현상이 길어진다.

V결선 시 출력=변압기 1대 용량*루트3

루트(7^2 + (14.1/루트2)^2) = 12.18

기전력 E=8(r+5) = 4(r+15) 연립해서 계산하면 r=5 r을 대입하면 E= 80 기전력 E = 8(r+5) = 4(r+15) = 8r+40 = 4r+60 = 4r = 20 r = 5 e = 8*(5+5) e = 40+40 = 80

구형파는 평균값, 실횻값이 모두 최댓값과 같아서 파형율과 파 고율이 모두 1입니다. 파형률: 실효값/평균값, 파고율:최대값/실효값 [각 파형의 실효값, 평균값(앞 실효값, 뒤 평균값)]

A=1+4/4 = 2 B=4+4+(4*4)/4 = 12 C=1/4 D=A=2 B=r1r2+r1r3+r2r3/r3=(16+16+16)÷4=12 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] A=4+4/4 = 2

A = V1 / V2 ▶ 12 / 4 = 3 B = V1 / I2 ▶ 16 / 2 = 8 C = I1 / V2 ▶ 2 / 4 = 0.5 D = I1 / I2 ▶ 4 / 2 = 2

점검도 못하는데 목주에 400v이상 하면 위험하니 안됨 옥측전선로(한국전기설비규정 221.2) 버스덕트공사는 목조 이외의 조영물(점검할 수 없는 은폐된 장 소는 제외한다)에 시설하는 경우에 한한다.

지선 안전율 : 2.5 소선지름 : 2.6mm 소선가닥수 : 3 허용인장하중 : 4.31kN 도로횡단 : 5m

KEC 개정으로 삭제된 문제

혼촉 2종 (2021년 KEC 규정 변경으로 인하여 접지관련 문제는 출제되지 않습니다.)

고압전로에 사용전압의 3배 이하의 전압이 가해진 경우 방전하 는 장치를 가까운 1극에 시설 (하지만, 피뢰기를 시설했거나 혼촉방지판을 시설하여 접지저항 값이 10옴 이하인 경우 제외)

[수상전선로 시설 기준]

저압 0.6m(60cm) 케이블 0.3m(30cm) 저육삼 고압 0.8m(80cm) 케이블 0.4m(40cm) 고팔사 특고압공가2M 암기 [특고압과 저/고압선 병가] 35kV 미만: 1.2m(케이블: 0.5) 35~60kV 이하: 2m(케이블: 1) 60kV 초과: 2m+단수*0.12

발판볼트는 작업자 외에 함부로 일반인이 승주하면 안되기 때문 에 평균 키 이상인 1.8m 이상

보호망 => 상호간 간격 1.5m이하, 1종접지공사

[옥내용 고압 이동전선 시설]

전선의 굵기, 높이 2.5 제3종 접지. 300V 이하. 2.5m 이상 3325 삼삼이오 [교통신호등 시설]

직류 전차선의 레일면상의 높이 일반 4.8 전용부지 4.4 강색차선 4 터널, 교량 3.5 광산 갱도 1.8 KEC 개정으로 인해 삭제

[터널 안 전선로 시설]

저/고압 가공전선과 교류 전차선이 교차하는 경우

1차측 3300[V]은 7[kV] 이하 이므로 1.5배율 2차측 220[V] 최저전압 500[V] 3300x1.5= 4950[V] 최저전압 500[V]

가공전선을 동일 지지물에 시설하는 경우 이격거리 병가(전력선-전력선) 공가 전력선-약전류 전선(통신선) 고압 - 저압 50cm 케이블 30cm 저압 - 약전류전 선 75cm 케이블 30cm 22.9 - 저압 1m 케이블 50cm 고압 - 약전류전 선 1.5m 케이블 50cm 특고압 - 저, 고압 1.2m 케이블 50cm 특고압 - 약전류 전선 2m 케이블 50cm [병가 시설]

나전선-나전선 1.5 절연선-절연선 1 케이블-케이븡 0.5 나나1.5 절절1 케케0.5 나1.5-0.5절0.5-케 양쪽이 나전선인 경우 이격거리는 1.5m 이상 맞습니다. KEC 333.32-9 15kV 초과 25 kV 이하 특고압 가공전선 이격거 리 특고압 가공전선로가 상호 간 접근 또는 교차하는 경우에는 다 음에 의할 것 사용전선의 종류 이격거리 어느 한쪽 또는 양쪽이 나전선인 경우 1.5m 양쪽이 특고압 절연전선인 경우 1.0m 한쪽이 케이블이고 다른 한쪽이 케이블이거나 0.5m 특고압 절연전선인 경우

(2021년 KEC 규정 변경으로 인하여 접지관련 문제는 출제되지 않습니다.) 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 동일출판사 22년도 책 현재 이문제 나옵니다 책에는 페이지 1078 94번

[의료기기] 그룹0: TN, TT계통 접지 적용 그룹1: "(하지만 의료 상황에 지장을 줄 우려가 있는 경우 의료 IT 계통 사용 가능) 그룹2: 의료 IT 계통 사용
